Настройка по температуре

Довольно часто владельцы частных домов лишены проектной документации. В таких случаях, единственным решением остается балансировка системы отопления по температуре. Чтобы выполнить этот процесс самостоятельно, требуется установить специальные вентили на выходе каждого радиатора.

Выполнить балансировку можно и избитым методом, посредством шайб. Но здесь, все равно придется производить расчет проходного отверстия в шайбе по расчетному расходу теплоносителя.

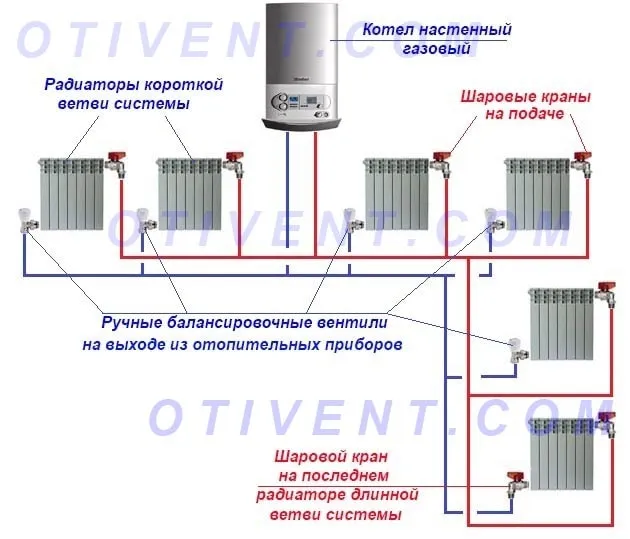

Первое, что необходимо сделать — это открыть вентиль на самом дальнем и мощном отопительном приборе.

Остальные следует открывать на конкретное число оборотов.

Предположим, что на одной ветви шесть батарей, а клапан откручивается на пять оборотов, тогда на первом радиаторе надо сделать один оборот, на второй — два, и так далее. Последний открывается до самого конца. Приблизительная балансировка двухтрубной отопительной системы частного дома основана на том, чтобы температура на выходах всех нагревателей была идентичной.

Для этого необходимо измерять температуру металлического корпуса вентиля. Если она высокая, то его надо немного прикрыть, если пониженная — наоборот открыть.

Подводя итог всего вышеописанного, стоит сказать, что балансировка отопительной системы — очень важная и нужная операция, от которой зависит эффективность обогрева вашего жилья. Она требует серьезного и ответственного подхода, поэтому если вы не уверены, что можете самостоятельно грамотно выполнить процедуру, то лучше обратиться к профессионалам. Но ни в коем случае нельзя ее пренебрегать.

Что представляет собой балансировка отопительной системы

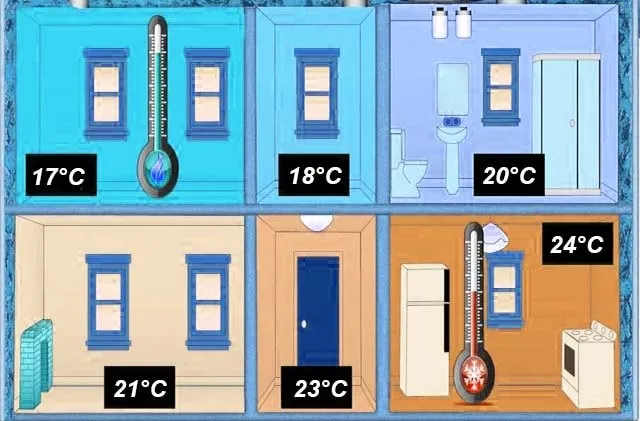

Балансировка — это распространение тепловой энергии по различным местам трубопровода, исходя из требований для каждого помещения.

Выполняется такая процедура при помощи регулировки запорно-регулирующей арматуры. Это тот компонент отопления, осуществляя регулировку которого можно уменьшать и увеличивать поступление теплоносителя на определенные участки. При этом каждому владельцу дома необходимо понимать, что установка автоматической системы регулировки температурного режима не “освобождает от ответственности” и выполнять балансировку радиаторов необходимо.

Подобные системы — это вспомогательное средство, посредством которого можно поддерживать заданный температурный режим в комнатах, в то время как балансировка радиаторов и отопительного прибора — это обязательное условие. Это означает, что изначально следует заняться балансировкой, а уже после, производить монтаж автономной системы (при желании).

Процесс балансировки выполняется посредством следующих компонентов:

  • регуляторы расхода;

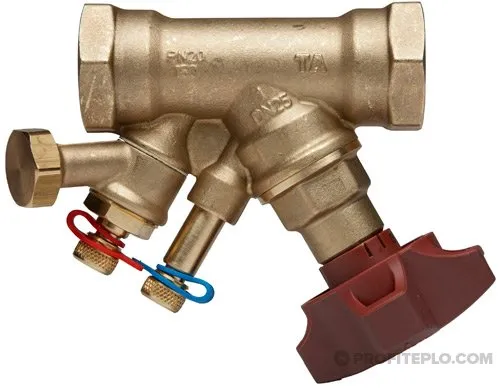

  • балансировочные клапаны;
  • перепускные клапаны;
  • регуляторы давления.

Установка определенных деталей основывается на устройстве отопительной системы. Например, в простых однотрубных контурах можно обойтись установкой ручных кранов для выполнения балансировки. Таким образом, владелец сможет самостоятельно выбирать и задавать интенсивность подачи теплоносителя в любое место в доме. В двухтрубных системах, которые снабжены автоматическими температурными регуляторами — нужно будет обязательно монтировать балансировочные клапаны.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.

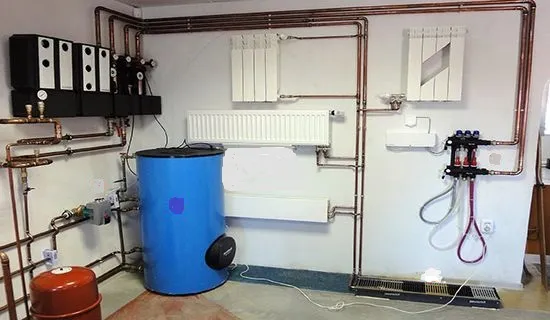

В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

  • нагревательный котел;
  • трубопровод;
  • отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды. Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.


Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Функционирование системы заключается в передвижении горячего теплоносителя по ней при помощи циркуляционного насоса. Вода сначала нагревается в котле, а затем распределяется по трубам, из которых поступает в радиаторы.

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

  • По количеству теплоносителя исходя из расчетных значений по расходу.
  • По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

  • Достоинство данного способа: точность.
  • Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

  • Достоинства: Простота процесса
  • Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.

Инструменты и приборы для балансировки

Чтобы самостоятельно произвести регулировку радиаторов отопления и теплых полов частного дома, понадобится минимум приспособлений:

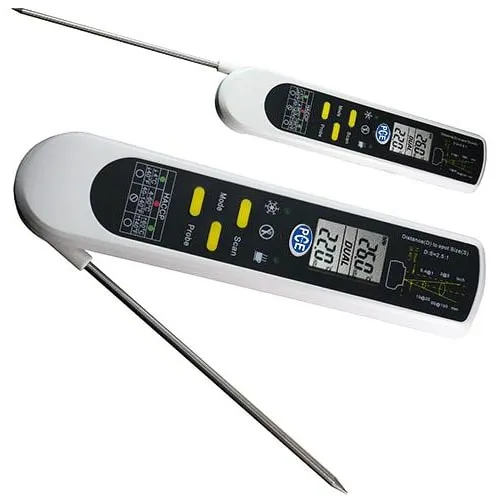

  • термометр электронный контактный;
  • отвертка;
  • барашек или ключ для вращения штока балансировочного клапана (обычно применяется шестигранник);
  • лист бумаги, карандаш.

Справка. Профессиональные сантехники часто используют тепловизор, дающий ясную картину прогрева всех отопительных приборов. Аппарат дорогостоящий, так что обойдемся более простыми средствами.

7b79d836dbe90412f6ef71c8428c923c.jpgДля замеров температуры лучше применять электронный прибор контактного типа

Вместо бесконтактного термометра допускается использование дистанционного пирометра. Учтите: температуру блестящих поверхностей прибор измеряет с небольшой погрешностью. Замечание касается радиаторов с новым лакокрасочным покрытием.

Если у вас отсутствует схема разводки по жилому зданию, перед началом работ стоит зарисовать ее на бумаге. Эскиз поможет разобраться в очередности подключения батарей к магистралям и отдаленности от помещения топочной. Также сделайте промывку грязевика на входе в котел и разогрейте систему до температуры 70—80 °С независимо от уличной погоды.

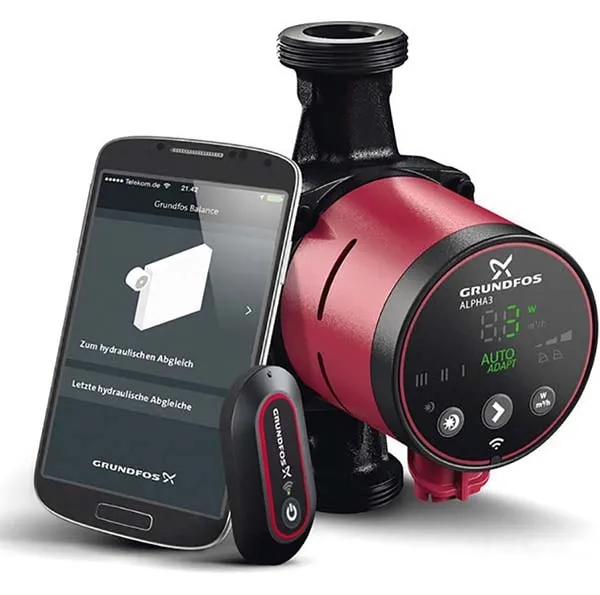

Большим подспорьем в настройке является современный циркуляционный насос Grundfos Alpha 3, который с помощью приложения для смартфона точно показывает глубину регулировок. Минус – приличная цена агрегата (начинается от 240 у. е.).

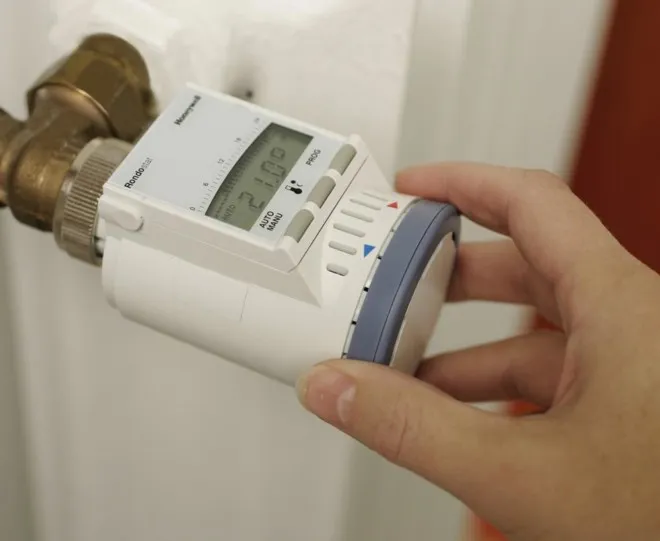

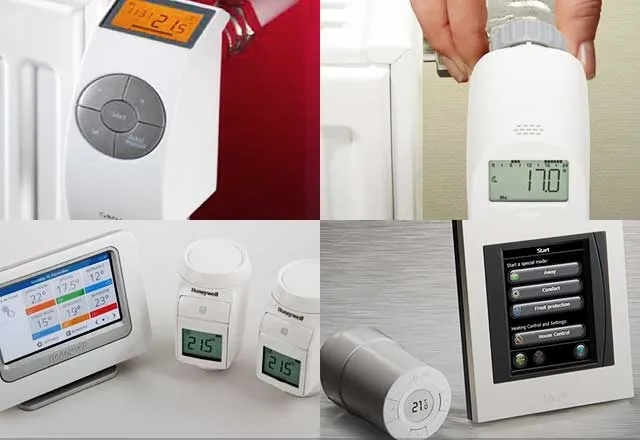

Электронные терморегуляторы

Максимальным функционалом обладают электронные устройства, оснащенные блоком управления, как на следующем фото. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель с кнопками и дисплеем. Запорная головка перемещается с помощью механического реле с электрическим приводом по сигналу, поступающему от управляющей схемы.


Такие терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически снижается, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.

Совет: для изменения способа регулировки батарей необязательно покупать новый терморегулятор. На один клапан обычно можно установить термоэлемент любого типа: ручной или автоматический.

Подробно о самостоятельной установке и настройке терморегулятора для батареи отопления написано в .

Какими методами осуществляется балансировка

Данная техническая процедуры может выполняться одним из нескольких методов. Наиболее простым, но при этом и наиболее трудоемким в настоящее время считается способ, при котором регулярно замеряются показания каждого балансировочного клапана при корректировке их положений. Главная цель состоит в том, чтобы подогнать положения клапанов так, чтобы достичь необходимого результата.

Вторым методом, более сложным, но и более надежным является разбивка системы на определенное количество отдельных модулей. Прибегая к нему, общую мощность системы берут за 100 процентов, а данные, полученные с отдельных модулей, «конвертируются» в соответствующий долевой показатель – например, 20 процентов, 50, и так далее.

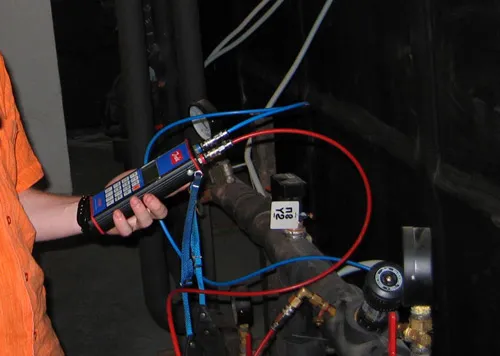

Замер показаний балансировочного клапана

Затем проводится регулировка каждого модуля в отдельности – это необходимо для того, чтобы довести интенсивность потока теплоносителя до желанного процентного показателя от общих 100 процентов отопительной системы. Предположим, модуль такой комнаты, как спальня берет на себя 20 процентов от общей 100-процентной мощности теплоносителя, но вам в ней недостаточно тепло и хотелось бы повысить этот показатель и довести его до 30 процентов – для этого вы просто слегка откручиваете клапан модуля.

Перед тем, как начать выполнять балансировку, следует открыть каждый запорный кран системы и сделать тестовый запуск, цель которого состоит в проверке правильности работы насоса, радиатора и других составляющих системы.

Подводя итоги, нужно отметить, что балансировка представляет собой очень важное мероприятие, которое должно производиться не только в больших зданиях, а в каждом строении, в котором установлена система отопления. Оно требует ответственного и серьезного подхода, и если вы не уверены, что сможете справиться с этой задачей, то лучше обратится к компании, специалисты которой имеют богатый опыт в этом вопросе

Запорные краны

Простейшее приспособление, способное изменять температуру батарей, – это запорный кран. Он может на самом примитивном уровне управлять подачей горячей воды из отопительной системы дома. Запорная арматура имеет вид шарового краника, имеющего всего два положения:

  • «закрыто» – движение горячей жидкости остановлено, батарея остывает;
  • «открыто» – через радиатор проходит максимальный объем теплоносителя, и он греет в полную силу.

Существенным минусом применения запорного крана является необходимость постоянных манипуляций. Создать устойчивый температурный режим с помощью этого устройства невозможно.

Важно! Шаровой кран нельзя оставлять в промежуточном положении, поскольку перекрывающий клапан повреждается из-за твердых частиц, находящихся в воде отопительной системы. . Использовать кран для регулирования температуры радиатора можно, только если перед батареей установлен байпас (обходная труба)

В противном случае закрытый кран нарушит циркуляцию теплоносителя в общедомовой системе.

Использовать кран для регулирования температуры радиатора можно, только если перед батареей установлен байпас (обходная труба). В противном случае закрытый кран нарушит циркуляцию теплоносителя в общедомовой системе.

Процесс регулировки батарей

Зачастую в начале строительства настройку системы отопления производят за счет одной лишь разводки труб различной толщины от котла по радиаторам. Однако, такого подхода для эффективного управления системой отопления недостаточно.

Даже если котел запрограммирован на определенную температуру, батареи могут быть холоднее, чем требуется. Это происходит от того, что в трубах находится большое количество воздуха. Если его спустить, вода сможет свободнее течь по трубам. Следственно, помещение начнет прогреваться более быстро и с повышенной эффективностью. Поэтому при регулировке батарей в первую очередь следует спустить воздух из радиаторов. (См. также: Обвязка радиаторов отопления )

Непосредственно для этих целей абсолютно на каждой батарее с одной из сторон расположен специальный кран, при повороте которого вы сможете выпустить ненужный воздух. Однако, будьте при этом осторожны и открывайте его медленно, чтобы избежать резкого выброса горячего пара, так как он находится там под высоким напором.


Чтобы правильно регулировать батареи отопления, только лишь открывать и закрывать специальный регулировочный кран на батарее, конечно же, недостаточно. В зависимости от того, сколько батарей присоединено к котлу, открывайте их на определенное количество оборотов. Например, у вас есть три радиатора, подсоединенных к котлу. Чтобы давление равномерно распределялось по всей системе отопления, первую батарею откройте на пару оборотов, вторую – на три, третью – на четыре. Такая регулировка батарей отопления в квартире позволит нагреть помещения за более короткий срок.

В том случае, если у вас в системе присутствует функция принудительной прокачки воды, появляется возможность на каждом радиаторе установить так называемые трехходовые краны. При наличии в котле достаточной мощности отрегулировать температуру батареи отопления не составит труда. Вообще, чтобы упростить процесс настройки необходимой температуры, каждый радиатор должен иметь специальные вентили. (См. также: Схема подключения батарей отопления )

Их наличие позволит контролировать поступление тепла и рациональное расходование мощностей отопительного оборудования. К примеру, если в комнате стало слишком жарко, либо она не используется и стоит закрытой, то поступление горячей воды в радиатор можно при помощи такого крана понизить либо полностью перекрыть.

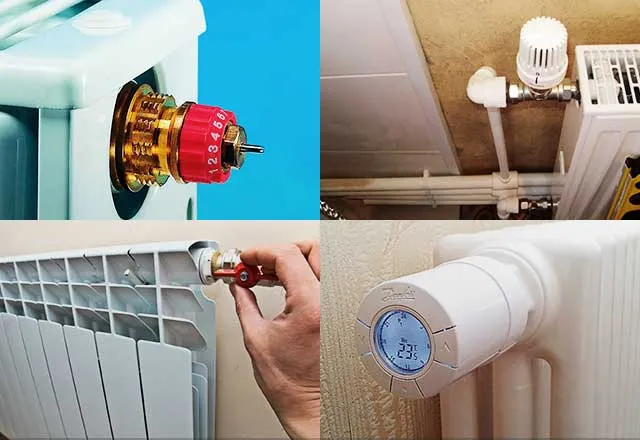

Типы регулировочных кранов


Виды кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

  • Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

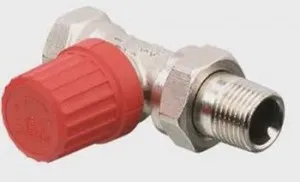

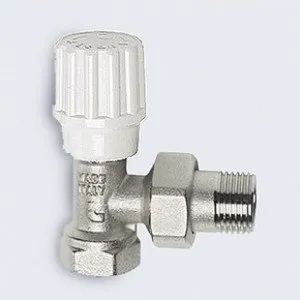

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.

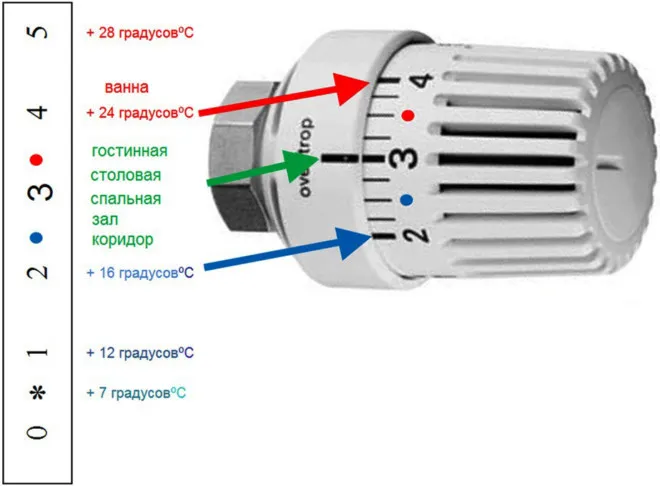

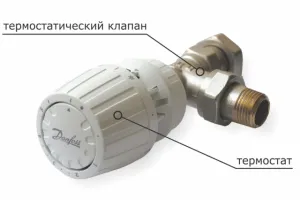

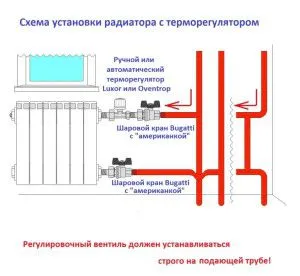

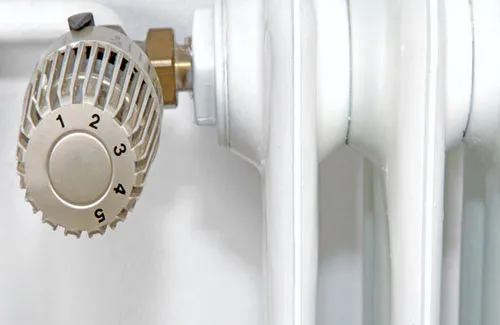

  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Принцип устройства

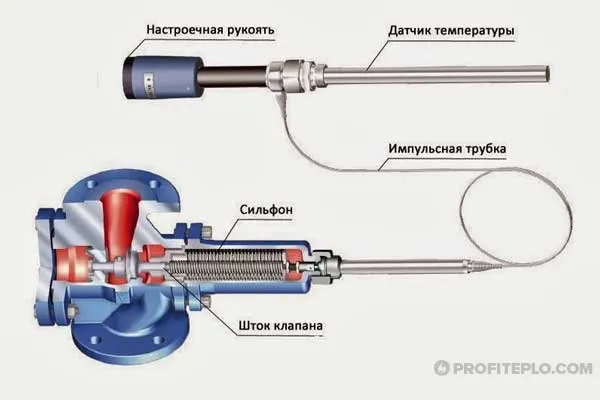

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

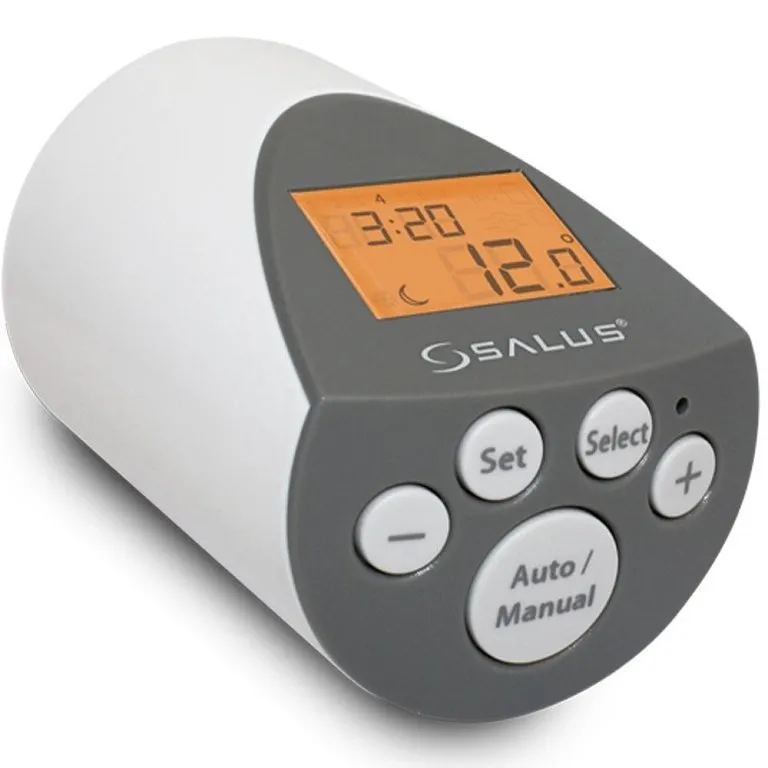

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

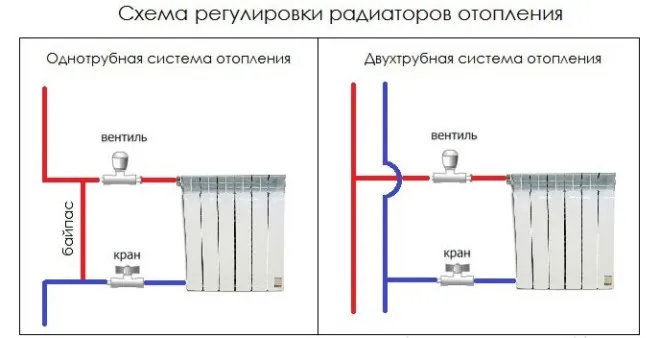

Виды отопительных систем и принцип регулировки радиаторов


Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

  • В случае индивидуального отопления, регулировка проходит легче, когда:
  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

2 Как настроить отопление в частном доме особенности и нюансы

Отопительные сети частных домов и жилищ в многоквартирных домах сильно различаются. В отдельно стоящем жилом строении на работу теплоснабжения могут влиять только внутренние факторы – проблемы автономного отопления, но не поломки в общей системе. Чаще всего накладки возникают из-за котла, на работу которого влияет его мощность и используемый вид топлива.


Настройка отопления

Возможности и способы регулировки зависят от нескольких факторов, наиболее значимыми среди которых являются следующие:

  1. 1. Материал и диаметр труб. Чем больше сечение трубопровода, тем быстрее происходит нагревание и расширение теплоносителя.
  2. 2. Особенности радиаторов. Нормально регулировать радиаторы можно только при условии их грамотного подключения к трубам. При правильной установке в процессе эксплуатации системы можно будет контролировать скорость и объем проходящей воды через прибор.
  3. 3.  Наличие смесительных узлов. Смесительные узлы в двухтрубных системах позволяют уменьшать температуру теплоносителя за счет смешивания холодных и горячих потоков воды.

Монтаж механизмов, позволяющих комфортно и чутко регулировать давление и температуру в системе, нужно предусмотреть на стадиях проектирования новой автономной коммуникации. Если устанавливать такое оборудование без предварительных расчетов в уже функционирующую систему, ее КПД может существенно снизиться.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.


Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.


В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Балансировка центральной отопительной системы

При нормальной работе обогревательной сети все радиаторы должны получать одинаковое тепло. Но в том случае, если не правильно произведена балансировка батарей отопления, тогда в начале цепи радиаторы будут слишком горячими, а в конце еле теплыми.fbb968606bf5ef7e07175101bd384757.jpg

Рассмотрим, как можно решить данную проблему. Для того чтобы проконтролировать поток жидкости по системе, необходимо на каждый отопительный прибор установить вентиль двойной регулировки. При этом если в начале цепи закрыть часть клапанов можно обеспечить распределение горячей воды, которое будет более равномерным.

Для того чтобы правильно сделать балансировку системы, необходимо перекрыть отопление, дать воде охладиться и открыть клапаны на всех батареях. Для этого снимают с них крышки и при помощи плоскогубцев включают их.

Далее подключают отопление и переходят к первой батарее в цепи, регулируют ее и далее, поочередно балансируют и другие

Если не знают очередность, тогда при включении системы обращают внимание на их нагрев.

Это важно! Термометры для радиаторов устанавливают на обратную и подающую трубы. Закрывают клапан, а после постепенно вновь открывают его до тех пор, пока между показаниями термометров не установиться разница в 10°C (по Фаренгейту 20°C)

Тоже повторяют со всеми радиаторами, входящими в конкретную цепь. В итоге получают сбалансированную и эффективно работающую отопительную систему.

Не удивляйтесь, если вентиль на последней батарее будет полностью открыт, так как для хорошего обогрева помещения необходимо равномерная работа (обогрев) всей системы.

Для эффективной работы отопительной системы и для качественного обогрева помещения необходимо сбалансировать работу цепи. Для этого лучше пригласить специалистов, которые быстро и качественно выполнят данную задачу, а если хотите сделать все самостоятельно, но не знаете, как правильно отрегулировать батареи отопления, то ознакомьтесь с инструкцией и с нюансами работы.

  • Биметаллические радиаторы отопления: новое слово с мире тепла
  • Напольный радиатор отопления – шаг навстречу современному дизайну жилого помещения
  • Основные отличия устройства водяного теплого пола от других систем отопления жилища
  • Как грамотно использовать при монтаже маты для теплого водяного пола

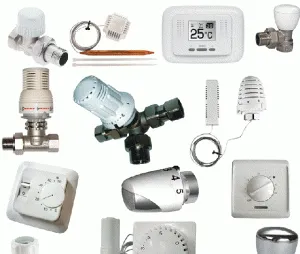

Виды регулирующих устройств

Во многом от качества этих устройств зависит способность по-настоящему влиять на температуру воздуха в помещении.

Регулирующая арматура для отопления многоквартирного дома бывает нескольких видов:

  1. как перекрыть батарею отопления в квартире? По сути, регулировочный кран – это теплообменник запорного устройства, который крепится к радиатору. Одним из таких устройств являются шаровые краны, основная функция которых в защите системы от аварийных ситуаций, а их способность проворачиваться на 90 градусов позволяет перекрывать теплоносителю доступ или открывать ему путь по трубам. Их с натяжкой можно назвать регулирующими, так как их назначение – защита.

Шаровой кран должен быть либо открыт, либо закрыт. В половинчатом состоянии у него со временем повреждается уплотнение, и он дает течь.

Стандартные вентили являются бюджетным вариантом регулирующих устройств, и прок от них такой же.Так как в них нет температурной шкалы, то можно только предполагать, насколько поменяются условия в квартире при их открывании или закрывании.
Как регулировать отопление в квартире?Регулировка системы отопления многоквартирного дома при помощи устройства, оснащенного термической головкой. дает возможность контролировать уровень нагрева и охлаждения отопительной системы.

Последний вид терморегуляторов бывает двух типов:

  1. Устройство прямого действия. в основе которого сифон с газом или специальной жидкостью, реагирующей на любые температурные изменения теплоносителя. Если он разогревается, то носитель внутри сифона, запаянного в корпус, будет расширяться и давить на специальный клапан. Тот, перемещаясь под давлением, перекрывает теплоносителю отопительной системы доступ в нее. При понижении температуры, происходит обратный процесс.
  2. Лучшим, но и более дорогим вариантом является регулятор с электронным датчиком. Задав ему необходимые параметры, автоматика самостоятельно будет отслеживать любые нарушения параметров в ту или иную сторону.

Как отрегулировать отопление в многоквартирном доме? Чтобы действительно знать, как настроить батареи отопления в квартире, лучше приобрести качественный терморегулятор, задать ему необходимые параметры, и быть уверенным, что все находится под его неустанным контролем. Этот прибор, регулируя подачу носителя в систему, поможет сэкономить на оплате тепла, таким образом, оправдав свою рентабельность.

Работа с однотрубной и двухтрубной системой


Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

  1. После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
  2. измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
  3. Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
  4. Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
  5. Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
  6. Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
  7. После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

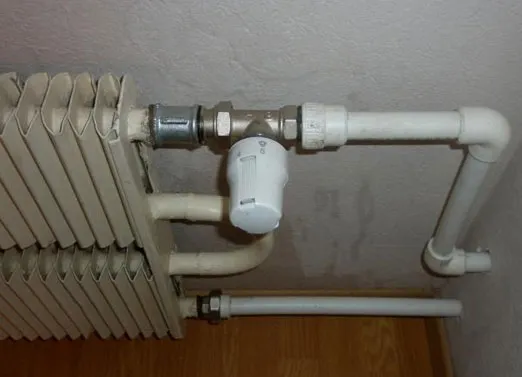

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Балансировка системы отопления многоэтажного дома

Виды подключений

Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.

Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.

Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.

По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.

Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.

Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.

Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.

Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.

Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.

Недостатки однотрубной системы

К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.

Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.

В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.

Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.

Теплоноситель при таком отоплении поступает к домостроению от городской ТЭЦ.

В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом -только на отопление.

3 Способы стабилизации давления в домашней системе

При нагреве теплоносителя он существенно увеличивается в объеме, однако из-за этого в сети может сильно подскочить давление, превысив все возможные критические значения, что приводит к самым неприятным последствиям. Для регулировки давления в системах часто используются расширительные баки. Бак – это емкость, разделенная на две камеры, одна из которых заполняется водой из сети теплоснабжения, а в другую нагнетается воздух. В воздушной камере давление воздуха равняется нормальной величине давления в отопительных трубах, потому в случае повышения давления в системе сверх нормы, специальная мембрана увеличивает объем водяной камеры, компенсируя расширение жидкости в трубах.

Прежде чем регулировать давление, необходимо проверить настройки и общее состояние расширительного бака. Просто изменять давление можно, если в вашей системе установлен бак, позволяющий задавать значение давления в воздушной камере. Чтобы проще было контролировать давление, можно также установить манометр. Однако в случае резкого скачка давления в сети одного расширительного бака для его стабилизации будет недостаточно, поэтому специалисты рекомендуют использовать дополнительные устройства.

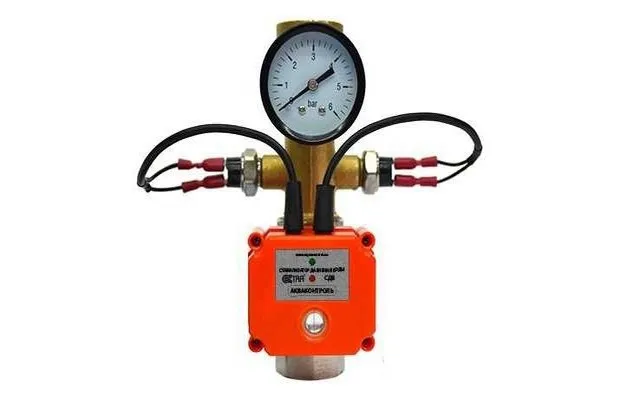

Регулировка давления в сети отопления

Для регулировки давления в сети отопления при любых, даже критических значениях, можно использовать специальную группу безопасности. Она включает в себя целый комплект полезных приборов:

  1. 1. Манометр, позволяющий визуально контролировать работу сети.
  2. 2. Воздухоотводчик с клапаном, через который избыток воздуха выходит из труб при достижении температуры теплоносителя 100 градусов.
  3. 3. Предохранительный клапан, который при достижении системой критических характеристик автоматических сольет из труб избыток воды.

Блок безопасности нужен для предотвращения аварий в системе в целом, его нельзя использовать для регулировки отдельных элементов (радиаторов) теплоснабжения квартиры или частного дома. Чтобы регулировать состояние батарей, необходимо использовать другое устройство, а именно – кран Маевского. По своей конструкции такой кран очень похож на предохранительный клапан, но имеет небольшой размер и может быть установлен на патрубок радиатора даже маленького диаметра. Кран Маевского можно использовать в следующих случаях:

  1. 1. При возникновении воздушных пробок в батареях. За счет открытия крана можно медленно спустить излишки воздуха из радиатора и перекрыть вентиль, как только из крана начнет течь вода.
  2. 2. При высоком давлении в радиаторе. В случае аварийного расширения теплоносителя из-за высокого давления можно открыть клапан и стабилизировать давление в системе.

Несмотря на возможность использования крана Маевского для стабилизации давления, применяется он для этих целей очень редко. Намного проще и эффективнее использовать специальную группу безопасности, но если ее нет, можно пользоваться и этим нехитрым средством.

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

  • электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
  • отвертка;
  • ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
  • бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась . Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

Как можно регулировать температуру батареи отопления

642930b00c406920f977754231baf83b.jpegВ частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

917ac9ee23d8f15361ccbb1c361fc38a.jpgИзбежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

  • Максимальная нагрузка на систему не обеспечивает комфортную температуру.
  • При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
  • Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

  • Уменьшение расхода топлива и затрат на отопление.
  • Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
  • Упрощает запуск.

ebb154d0caebc036e0405c592180f44e.jpgСовременный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

Методика:

  • При помощи клапанов-партнеров гидравлическая система делится на модули.
  • Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
  • После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

01a4caba83e3fe4c8cac2a81d6e999a4.jpgРегулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

  • Определение неисправности при том, что система обогрева продолжает работать.
  • Проверка технического состояния и рабочих параметров оборудования.
  • Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.


В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.


Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.


Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.


Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Несколько советов по регулировке батарей и систем отопления

  • Для установки регуляторов на радиаторы следует использовать только специальные краны и вентили.
  • Чтобы батареи отдавали тепло по максимуму, старайтесь в процессе монтажа оптимально соотнести количество углов, наклонов и поворотов труб. При чрезмерном количестве изгибов производительность всей системы будет малоэффективна, но в то же время в трубах и батареях понизится давление.
  • Тщательно изолируйте батареи и трубы в тех помещениях, где отопление не так важно. Например, в кладовке, гараже и т. д. Изоляция будет препятствовать нецелесообразному расходованию тепла на тех отрезках пути, где его подача, в общем-то, не так важна.
  • На момент регулировки батарей отопления помещения должны полностью использоваться по своему прямому назначению. Этот подход даст понять, какая оптимальная температура потребуется для комфортной эксплуатации комнат.
  • Чтобы избежать нерационального расходования тепла, учтите все дополнительные источники обогрева в комнате, а также факторы, способствующие охлаждению воздуха и появлению сквозняков: кондиционеры, открытые окна и т. д.
  • Начинайте регулировку температуры батарей отопления с определения самой холодной комнаты. Как правило, это самое большое и нежилое помещение в доме. Для этого закройте все краны и замерьте температуру в помещениях. После того, как самая холодная комната определена, начинайте настройку батарей с нее, полностью открыв там запорный кран. Комната будет прогреваться более эффективно, но при этом сам проток горячей воды не уменьшится.
  • Чтобы не догадываться о температуре по личным ощущениям, развесьте в помещениях термометры. Они необязательно должны находиться на видном месте и иметь вид градусника (если вы переживаете за нарушение гармонии в интерьере). Тем более, что, например, при +20С один человек может чувствовать себя вполне комфортно, а другому такая температура покажется несколько низкой.
  • Чтобы довести температуру в помещениях до максимально комфортного значения, настройте регулятор на котле. При этом в более теплых комнатах температура будет немного превышать требуемое значение.
  • Помните о том, что нагретые помещения охлаждаются достаточно медленно. Поэтому, если температура показалась вам в комнате немного завышенной, не запирайте полностью кран, а лишь слегка приспустите его. Чтобы регулировка температуры батарей отопления прошла максимально эффективно, прикручивайте краны по очереди в каждой комнате.

Когда нужно балансировать систему

Теоретически, регулировка требуется всегда. Инженер-проектировщик, разрабатывая и рассчитывая схему водяного отопления, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки системы исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Важный момент. Расчет потребности в тепле и соответствующего расхода нагретой воды делается для самых неблагоприятных условий – минимальной уличной температуре. Поэтому вначале настройки все радиаторные и другие регулировочные вентили полностью открываются, а котел выводится в максимальный рабочий режим.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

  1. Ближние к котлу батареи нагреваются заметно сильнее дальних приборов, соответственно, в комнатах жарко или прохладно.
  2. Один из радиаторов издает явственный шум — журчание протекающей воды.
  3. Замоноличенные в стяжку трубы прогревают полы неравномерно.
  4. В процессе наладки новой отопительной разводки, собранной своими руками.

c5c7f13e9097bec9ce3fd9741338fe4c.jpgЕсли при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Примечание. Подразумевается, что арматура и оборудование подобрано правильно, система заполнена теплоносителем, и прочие дефекты отсутствуют. Иначе заниматься гидравлической балансировкой бессмысленно – результат выйдет нулевой.

Когда не следует регулировать подачу теплоносителя:

  1. Если радиаторная сеть и теплые полы работают без нареканий, лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
  2. При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
  3. Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

1fe949ffd1bd8b95a729fa8d631f9d4c.jpgПроток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

Особенности установки и обслуживания регуляторов


Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

  • Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
  • Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
  • Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
  • Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

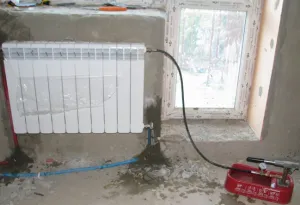

Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

  • Проверка работоспособности кранов и терморегуляторов;
  • Соответствие их фактических параметров паспортным данным;
  • Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

В видеоматериале показан пример организации регулировки радиаторов отопления в доме:

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. . Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Кто должен менять батареи в квартире?


В квартире, обычно ответственность за замену батарей отопления несет владелец или арендатор квартиры. Если вы владелец квартиры, то обычно вам нужно будет заботиться о техническом обслуживании и ремонте отопительной системы, в том числе замене батарей отопления, если это потребуется. Если вы арендатор квартиры, то, как правило, замена батарей отопления должна осуществляться хозяином квартиры, однако это может зависеть от условий договора аренды.

В любом случае, рекомендуется своевременно обращаться к квалифицированным специалистам для замены батарей отопления, если вы не имеете достаточных знаний и навыков, чтобы выполнить эти работы самостоятельно. Также необходимо соблюдать меры безопасности при работе с отопительной системой, так как неправильная замена батарей или других элементов отопления может привести к аварии или пожару.

Добавить комментарий
