В ситуациях боевых действий или на стрельбище автомат Калашникова может застревать или требовать чистки. Для оперативной реакции воин должен быть ознакомлен с устройством и последовательностью разборки и сборки АК-74.

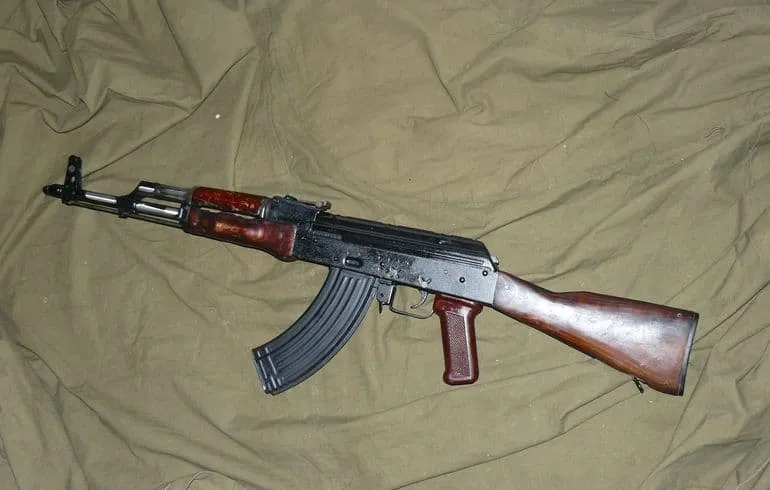

История и автомат АК-74 сегодня

Все началось с изобретения в 1943 году нового патрона. Он имел калибр 7,62 мм, поэтому его так и обозначили. Дальность поражения и мощность заряда оказались примерно посередине между пистолетными и винтовочными боеприпасами. Вскоре начались работы по созданию для него оружия, которое могло бы заменить устаревшую винтовку Мосина, а также пистолет-пулемет Шпагина, или знаменитый ППШ, и пистолет-пулемет Судаева — ППС. В дело вступили все ведущие дизайнерские агентства страны.

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

В Советском Союзе в те годы главным заказчиком стрелкового оружия было Главное артиллерийское управление. В 1945 году он организовал конкурс на изобретение 43-х стрелкового патронного автомата. Он должен обеспечивать высокую точность стрельбы, малую массу и габариты, неприхотливость и надежность в бою, ремонтопригодность в боевых условиях и простоту обслуживания. В следующем году к работе приступил старший сержант Михаил Калашников, служивший на Центральном научно-исследовательском полигоне стрелкового и минометного вооружения.

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

Именно его разработку и образец ОКБ Симонова — самозарядный карабин — выбрали финалисты. Конкурсная комиссия признала проект молодого изобретателя более простым и дешевым в производстве, чем СКС. Кроме того, из-за меньших габаритов из АК было удобнее стрелять, а при необходимости он мог стрелять в одиночном режиме и заменить винтовку. Производство нового оружия было налажено на предприятии «Ижмаш.

У первых образцов оказалась некачественная ствольная коробка, которая изготавливалась методом штамповки.

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

В 1952 году была изобретена специальная техника механической обработки, которая оказалась очень дорогой. При этом первоначальная технология была усовершенствована, и в 1959 году был достигнут желаемый результат. Эта модификация получила название АКМ. Получился меньший вес и более экономичный производственный процесс. В то же время на базе обычного пулемета был разработан ручной пулемет Калашникова, оказавшийся самым главным в перечне вооружения армии СССР.

В пятидесятых годах прошлого века Советский Союз разрешил производство продукта восемнадцати странам.

Первоначально они были союзниками по социалистическому блоку. В то же время 11 штатов начали производить его без разрешения. А количество производителей в малых количествах или кустарным способом не сосчитать. Клоны производятся в основном в азиатских и африканских странах. В Европе тоже есть нелегальные производители. По состоянию на 2009 год срок действия всех лицензий истек. По подсчетам всего было выпущено 70-150 миллионов пулеметов различных модификаций.

Развитие автомата в наши дни

Новая разработка 1974 года — АК74 — производилась с 1976 года и получила меньший калибр, более мощный ствол, что положительно сказалось на кучности и кучности стрельбы как одиночным режимом, так и очередями. Модификация АК74М работала с боеприпасами калибра 5,45 мм, новым стволом и компенсатором, препятствовавшим смещению оружия вверх. Кроме того, он получил выдвижной пластиковый приклад, специальную штангу для крепления ночного прицела или гранатомета.

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

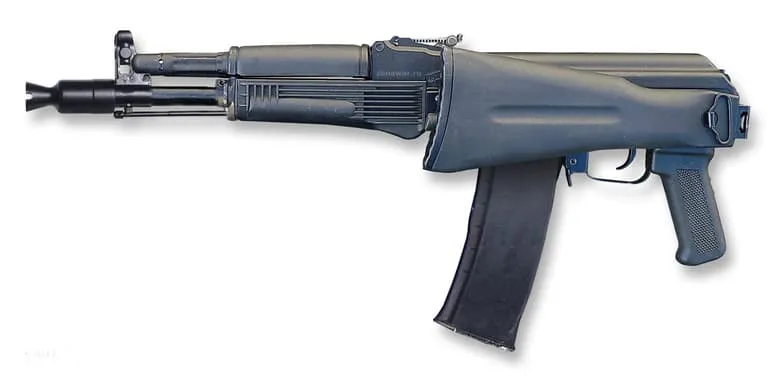

Дальнейшее развитие продолжилось выпуском АК-101 и АК-103 под патрон стандарта НАТО 5,56 х 45 мм. Производство оружия для охоты началось:

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

  • Карабины Сайга под оболочковые или экспансивные пули, а также их гладкоствольные самозарядные модификации.
  • Аналогичная техника выпускалась под брендом «Вепрь.
  • Для тренировок и спорта существовали газобаллонные модели.

Всего АК состоит на вооружении в 106 странах мира. На гербах или флагах Мозамбика, Зимбабве, Буркина-Фасо есть его изображение.

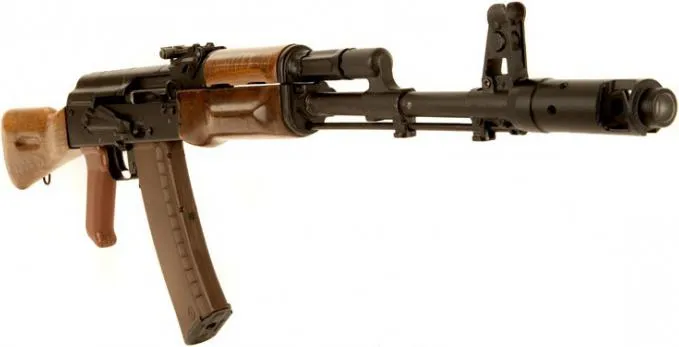

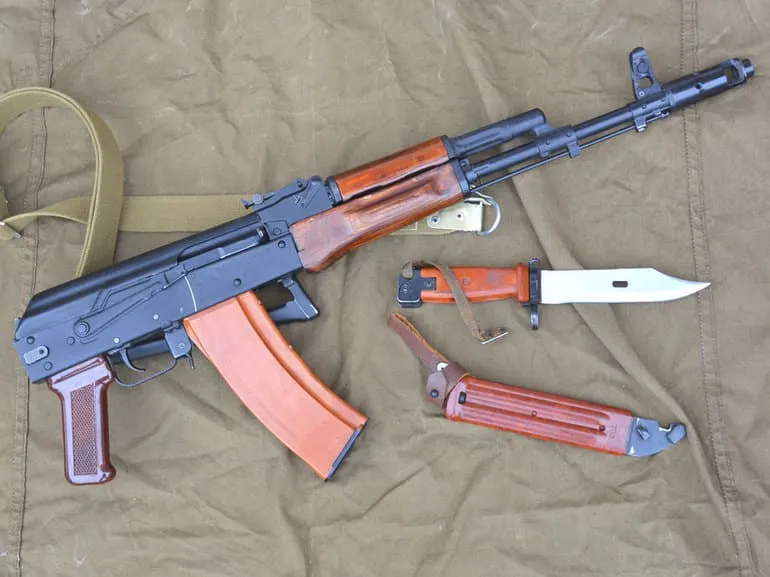

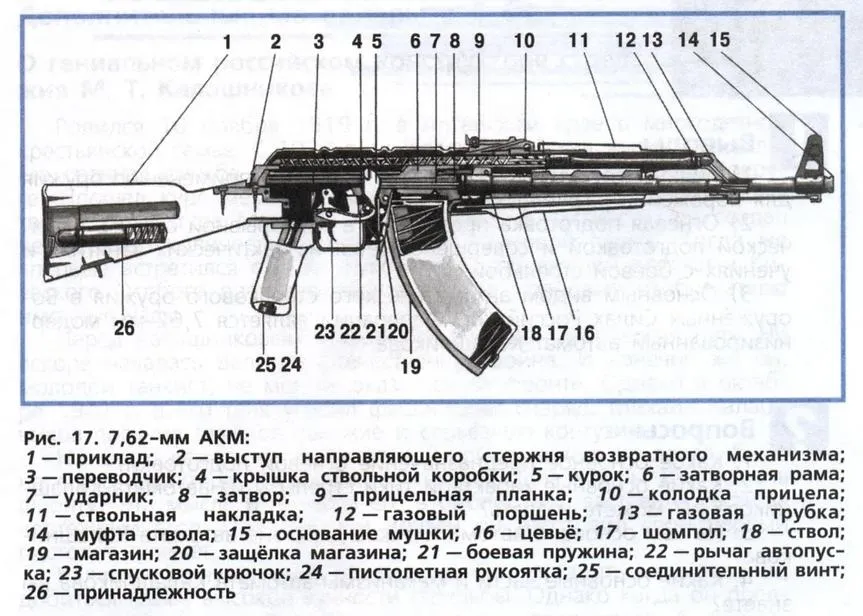

Строение АК-74

Конструкция АК-74 позволяет вести стрельбу одиночными и очередями (три выстрела или непрерывная) в зависимости от характера боевых действий или поставленных тактических задач.

Продукт состоит из:

  • Прицела — для точной стрельбы в автоматическом режиме и легкий.
  • Рукоятки и складывающийся приклад – для эксплуатации изделия.
  • Ствола и ствольной коробки — соединяет части автомата, запирает затвор и канал ствола.
  • Затвор — досылает патрон в патронник.
  • Возвратный механизм – возвращает затвор в исходное положение.
  • Спусковой механизм — нажимает на спусковой крючок и начинает стрельбу
  • Магазин — устройство для хранения патронов перед их досыланием в патронник.

Разборка автомата Калашникова

На момент выпуска АК-74 считался усовершенствованной моделью, но со временем стали проявляться конструктивные недостатки.

Для чего необходима разборка автомата Калашникова?

У многих из тех, кто впервые взял в руки оружие, возникает вопрос, целесообразно ли его собирать и разбирать. А старые вояки знают, что автомат любит заботу. Почищенный и смазанный, он будет служить бойцу верой и правдой долгие годы.

На самом деле сборка и разборка автомата АК-74 производится в первую очередь для осмотра и чистки. Даже если автомат не стрелял, эта процедура необходима. Кроме того, оружие, прошедшее боевые или учебные стрельбы, подлежит чистке.

Виды разборки

Прежде чем приступить к обучению, необходимо всегда погружаться в суть. Профессионалы различают два вида разборки и сборки автоматов Калашникова: неполная и полная. Начало у этих процессов примерно одинаковое, но даже по названию понятно, в чем их главное отличие. Частичная разборка-сборка АК-74 предназначена для чистки, смазки и осмотра автомата. Как правило, проводится раз в 2-3 дня, даже если из оружия не стреляли. Интенсивность очистки зависит от состояния автомата и степени загрязнения пороховыми газами. После стрельбы нужно аккуратно работать с каждой запчастью, а для нестреляного оружия иногда достаточно сухой тряпки с тряпкой со специальным оружейным маслом.

Полная разборка-сборка АК-74 применяется, если автомат получил серьезные загрязнения, длительное время находился в воде, песке или снегу. Эта процедура также подходит при переходе на новое смазочное масло. Конечно, без полной разборки и при ремонте не обойтись. Этот процесс имеет две функции: во-первых, его желательно проводить под наблюдением опытного оружейника, а во-вторых, не стоит без надобности разбирать его полностью — оружие этого не любит, детали быстрее изнашиваются.

Нюансы процесса

На АК-74 распространяются правила, общие для всех автоматических винтовок серии.

  • Сборка-разборка производится на столе или чистой суконной поверхности.
  • Все детали и механизмы разложены для разборки рядом, а не друг над другом.
  • Никаких дополнительных усилий прилагать нельзя.

Что касается последнего пункта, то даже новобранцы знают, что если какие-то действия требуют применения грубой силы, значит, что-то пошло не так. Порядок сборки и разборки АК-74 всегда одинаков. В целом автомат Калашникова устроен таким образом, что каждое действие можно совершить одним-единственным способом — правильным. Новое желание тянуть или толкать сильнее говорит только об одном: действие неправильное. Если что-то куда-то не подходит, значит, этому не место. В этом случае стоит снять деталь и снова попробовать сделать движение. Как правило, с помощью этого простого правила удается быстро обнаружить ошибку.

Порядок неполной разборки

Прежде чем приступить к разборке, необходимо снять подствольный гранатомет и штык-нож, если он используется.

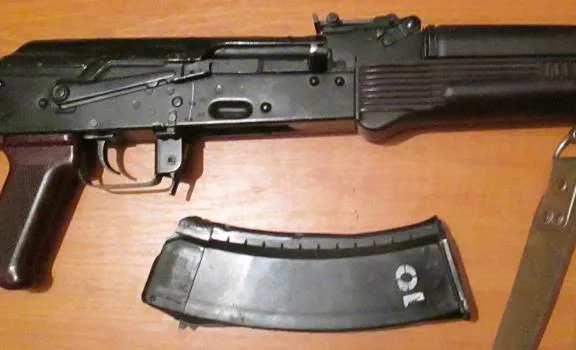

  1. Сборка и разборка АК-74 всегда начинается со снятия магазина. Левой рукой держим оружие, правой рукой захватываем магазин и большим пальцем нажимаем на замок. Затем толкаем магазин вперед, и он легко выходит из слота. сборка разборка ак 74
  2. Переводим блок предохранителей в положение «ОД» или «АВ».
  3. Отводим рукоять затворной рамы назад, осматриваем патронник. Если в этот момент в нем был патрон, то он вылетит. Бросаем ручку, нажимаем курок. Важное правило: ручку отпускаем резко, а не пытаемся плавно вернуть обратно.

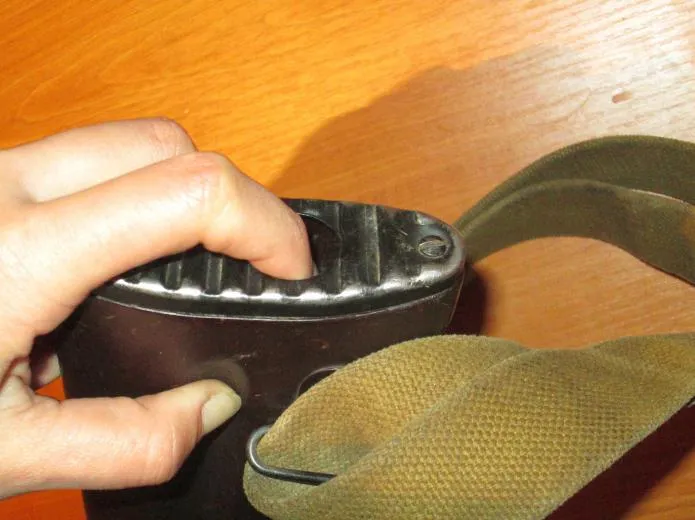

  4. Вынимаем пенал. Для этого нажмите пальцем на круглую крышку прикладодержателя. Достаем из пенала ершик, тряпочку, отвертку, пробойник, шпильку.разборка сборка стандартная АК 74

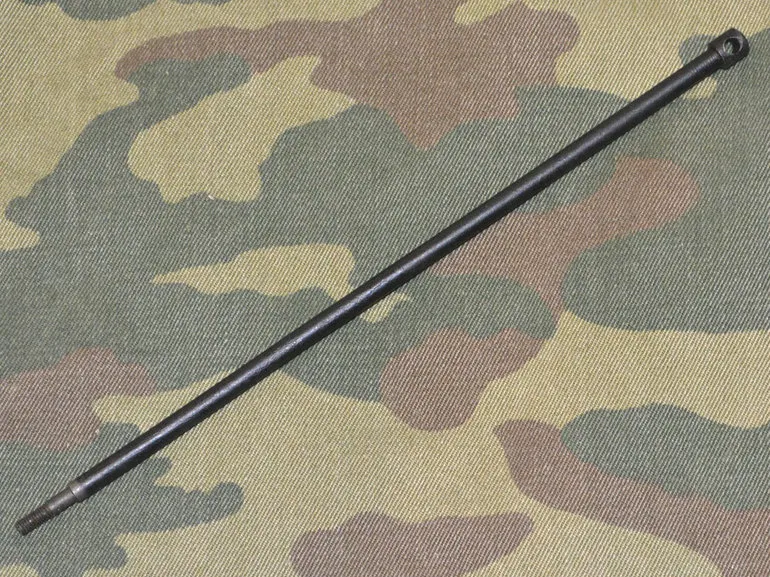

  5. Отделяем шомпол. При помощи инструмента (из пенала) можно поддеть шомпол за отверстие на конце.сборка-разборка АК 74
  6. Надавливаем большим пальцем на пятку, выступающую из ствольной коробки, пока она не выйдет из отверстия. Это позволяет снять крышку ствольной коробки. Далее отделяем сам возвратный механизм от швеллера до затворной рамы.неполная разборка ак 74
  7. Разъединяем затворную раму с затвором. Для этого отводим рамку назад до отказа, поднимаем ее вместе с затвором и отделяем от ствольной коробки.ак 74 разборка сборка порядок
  8. Снимаем затвор.сборка разборка ак 74 рекорд
  9. Снимаем газовую трубу. Для этого удобно использовать специальный инструмент от пенала с прямоугольным отверстием. Надеваем инструмент на выступ переключателя газовой трубы, поворачиваем контактор, снимаем деталь.разборка ак 74

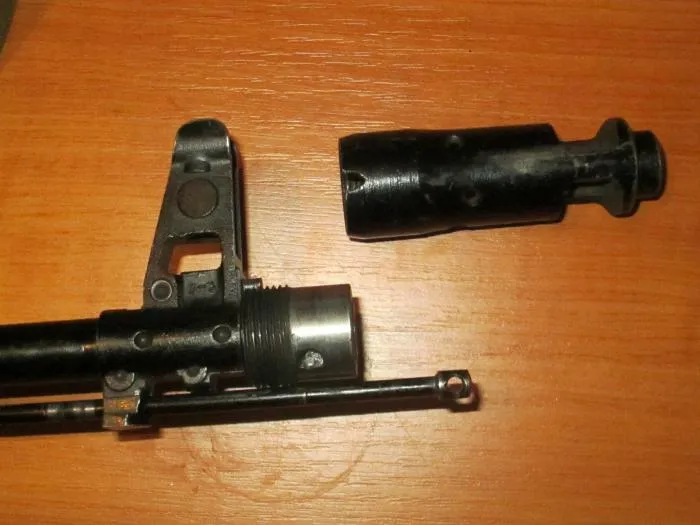

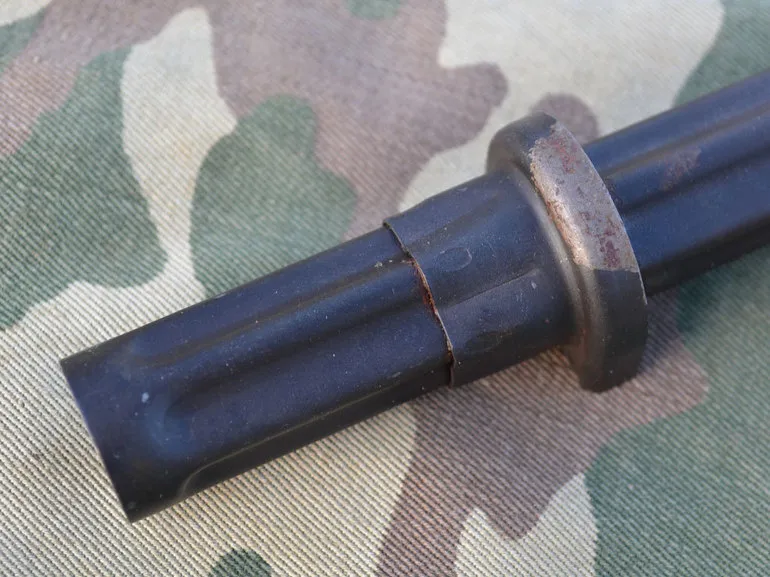

  10. Откручиваем дульный тормоз-компенсатор, сжав палец на штифтовом замке.ак 74 разборка

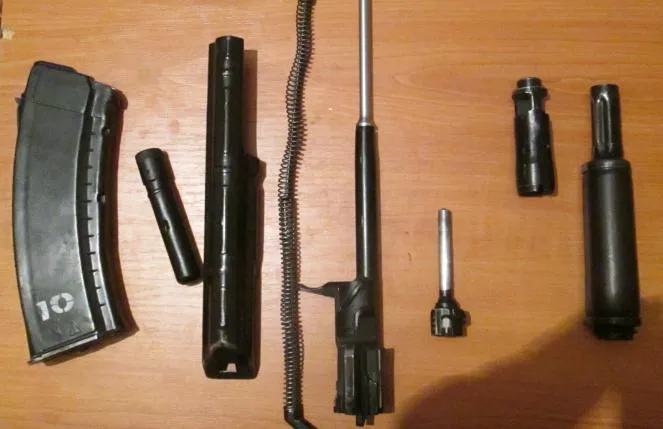

Полная сборка (подготовка к чистке)

Чистка автомата Калашникова

Такая схема разборки оружия на составные части необходима при его серьезном загрязнении, длительном нахождении во влажной среде, в снегу или песке. Будет полезно провести техническое обслуживание автомата после длительного хранения и при переходе на новые смазочные материалы. Эта процедура стала обязательной перед ремонтом. Сервисные работы необходимо проводить под наблюдением опытного оружейника и не повторять их часто, так как детали быстрее изнашиваются. Новичкам рекомендуется изучить конструкцию изделия по чертежу и постараться как можно лучше запомнить порядок разборки и сборки АК 74.

Перед пуском проверьте, чтобы патроны не были заряжены в патроннике. Если там пусто, нужно сдвинуть затвор и сделать контрольный выстрел в сторону, где нет людей, или в специально оборудованную камору. После этого можно снять штык-нож и ослабить магазин. Для этого вам нужно:

  • Одной рукой держите предплечье, другой захватите его.
  • Большой палец нажимает на защелку, когда она выдвигает нижнюю часть корпуса вперед.
  • Удалить деталь.

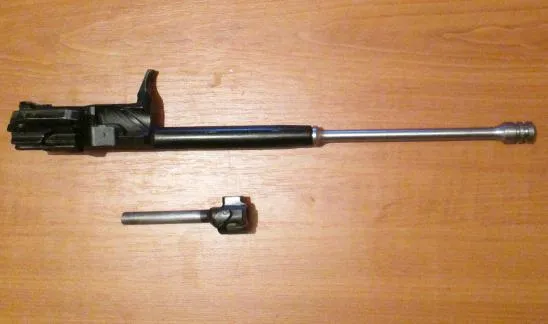

Корень рамы автомата Калашникова

Затем полоса рамы отделяется. Вы должны освободить его голову от упора. Для этого просто оттяните конец от дула. Далее снимаем крышку дульной коробки:

  • Левая рука прикрывает шейку приклада.
  • Большой палец давит на выступающую часть трубки, входящей в возвратный механизм.
  • Правая рука снимает крышку.

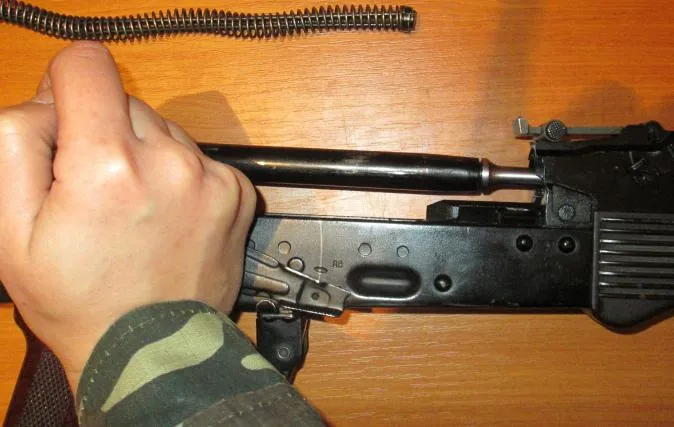

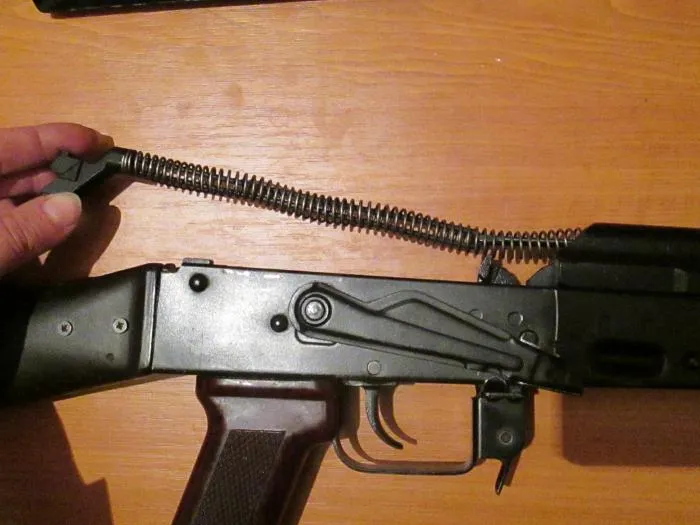

Затем нужно снять возвратный механизм. Это можно сделать, удерживая АК одной рукой, а другой рукой толкая ствол отдачи вперед, пока он не выскочит из прорези на ствольной коробке.

Для разборки затвора переведите переключатель огня в положение АВ, потяните затворную раму до конца и поднимите ее, оттяните назад. Затем переворачивается болтом вверх, правая рука берет его на себя и поворачивает до отделения выступа болта от выреза. Теперь вытащить его не составит труда.

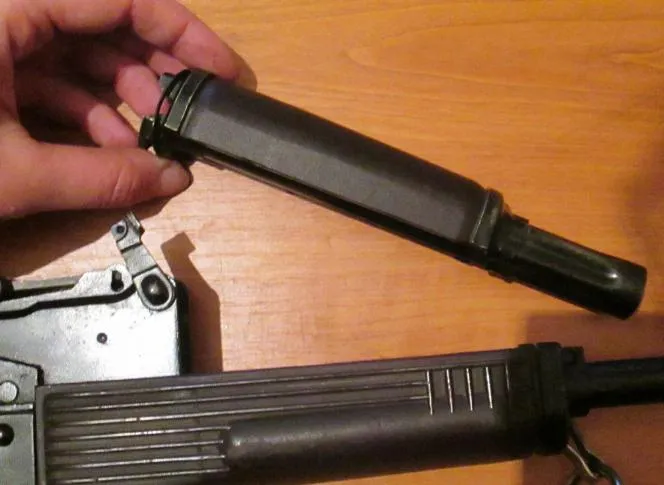

Газовая трубка автомата Калашникова

Разъединить газовую трубку вместе с гильзой ствола можно, повернув флажок контактора в вертикальное положение и приподняв его и вытащив наружу.

Сложнее демонтировать возвратный механизм. Для этого его берут левой рукой и кладут вертикально на стол. При сжатии возвратной пружины муфта снимается, а сама снимается со штока и трубки. Кроме того, эти две детали являются отдельными.

Магазин уложен вверх дном крышкой и спереди выпуклой стороной. Затем отверткой от карандаша нужно надавить на выступ стопорного стержня, для которого имеется отверстие. Крышка сдвигается вперед и снимается. Делать это нужно осторожно, удерживая и постепенно ослабляя пружину. Она и подаватель патронов снимаются в последнюю очередь.

Затем начинают разбирать сам затвор. С помощью поршня выталкивается штифт, на котором закреплены ударник и вал выбрасывателя. После этого их можно легко получить. Процесс разборки спускового механизма более сложен:

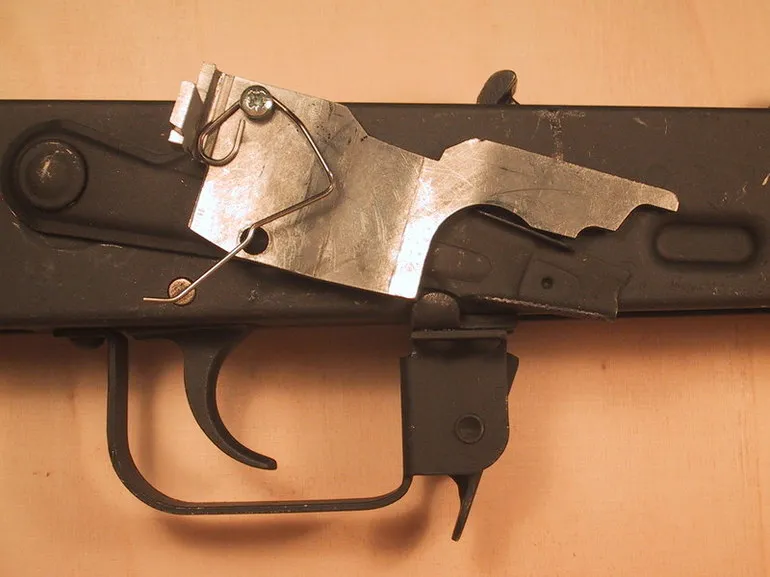

Спусковой крючок автомата Калашникова

  • Начать нужно с курка. Нажатие рычага автоматической разблокировки приводит в действие шептало. Крючок вдавлен. Отвертка цепляется за боевую пружину кончиками, выводит их из ствольной коробки по выступам натяжения. Этот же инструмент получает автоспуск. Ось спускового крючка перемещается влево и убирается. При повороте спускового крючка штифт перемещается. Курок можно вытянуть и от него отделить боевую пружину.
  • Последними предстоит разобраться с автоспуском и переводчиком огня. В редких случаях цевье демонтируется. Снимается при попадании оружия в реку, снег или песок. Делается это отверткой, поверните узел на пол-оборота вперед и сдвиньте муфту в сторону газовой камеры. Затем само цевье отходит от себя и отделяется от ствола.

Чистка автомата

Автомат, разобранный на запчасти, обычно сразу чистят. Конечно, если речь не идет исключительно о стандарте сборки и разборки АК-74.

чистка ак 74

Сначала нужно подготовить ветошь для просушки и удалить старую смазку и масло перед нанесением новых. Затем разберите машинку, разложите детали в порядке разбора на ровной поверхности.

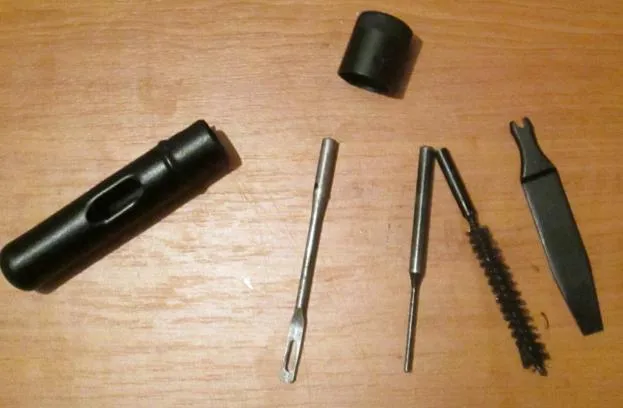

Чистящие принадлежности условно делятся на два вида: находящиеся в пенале, и отдельно от автомата.

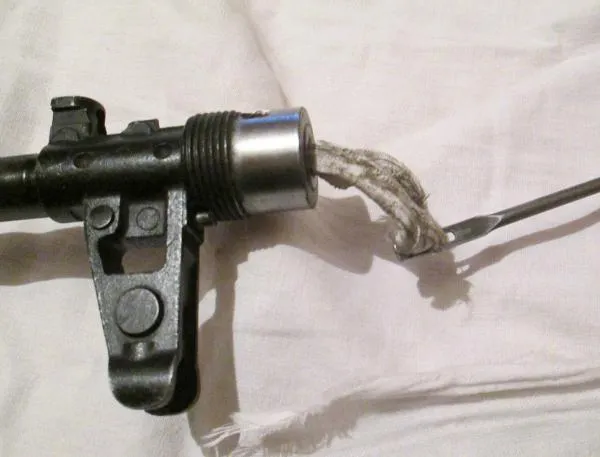

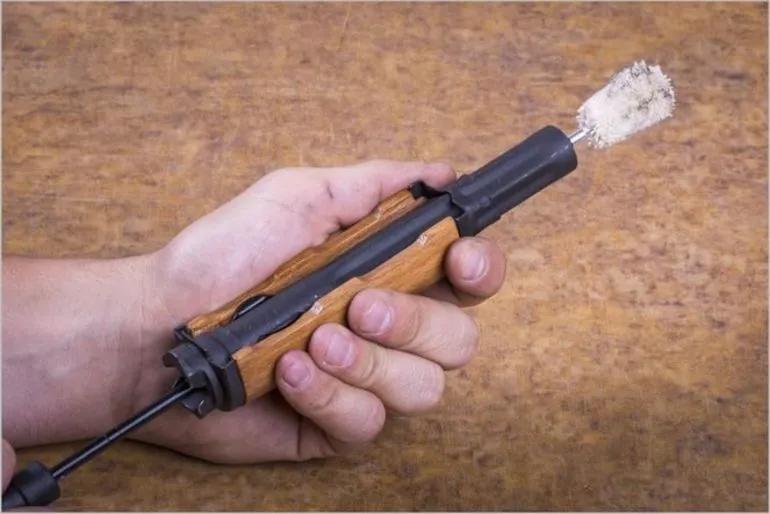

  • Шомпол. Необходимо почистить ствол: к головке прикручивается тряпка, а к резьбе – щетка.
  • Притирка. Предназначен для очистки и смазки внутренней части дульного среза, затворной рамы и газовой трубки.
  • Ёршик. С его помощью с поверхностей различных деталей, а также резьбы удаляются шлак и затвердевшие скопления жира.
  • Отвертка и выколотка: для работы с шурупами.

Для очистки внутренней поверхности ствола соединяют отвертку, выколотку и шток домкрата, затем отвертку и выколотку складывают в пенал. Последний, в свою очередь, носится на спине. Если у автомата металлический приклад, то пенал носится в подсумке.

В условиях ограниченности времени и ресурсов в головку шомпола просто продевается длинный кусок тряпки для чистки ствола. Однако есть риск, что он там и останется, поэтому лучше использовать щетку и втирать.

Порядок чистки оружия следующий:

  1. Очистите ствол шомполом, удалив самый крупный мусор (например, частицы грязи или смазки).
  2. Присоединить к шомполу протирку, на стержень надеть ствольную накладку (защищает резьбу ствола от ударов о контейнер и стержень каркаса от деформации), прикрепите его к контейнеру. Для сушки сложите кусок тряпки в виде восьмерки, предварительно пропитав ее оружейной смазкой. Толщина тряпки должна быть такой, чтобы шомпол мог свободно входить и выходить из ствола.
  3. Поставьте автомат на чистящую подставку (если это стол) или положите приклад на землю чистой тряпкой.
  4. Вставьте шомпол в ствол и навинтите его на длину протирки, и несколько раз проверните шомпол, охватывая всю длину канала. Вытащить.
  5. Затем оберните чистой тряпкой и таким же образом протрите внутреннюю часть ствола.

Затем все остальное очищается:

  1. Газовая трубка и ее отверстие, а также дульный тормоз-компенсатор очищаются оружейной смазкой и протираются начисто.
  2. После чистки ствол необходимо осмотреть с обеих сторон, указывая на свет: не должно быть инородных тел, проколов и выступов.
  3. Мушка, целик, рукоять, приклад протираются ветошью до полного удаления грязи.
  4. Остальные детали (затворная рама со ствольной коробкой, а также поршень) смазываются ружейной смазкой и протираются сухой тряпкой.

Детали автомата Калашникова смазываются в следующем порядке:

  1. Сначала ствол, потом патронник и компенсатор.
  2. Каналы газовых труб и держатель болта.
  3. Остальные металлические детали (снаружи смазка наносится тонким слоем и вытирается).

Сборка оружия

Изделие собирается в обратном порядке. Поэтому важно с самого начала разложить детали на столе в порядке отсоединения. Так:

  1. Установите газовую трубу с защитой для рук.
  2. Вставьте затвор в пазы на раме затвора.
  3. Затворная рама с затвором стыкуется со ствольной коробкой и выдвигается вперед, пока не окажется в пазах.
  4. Устанавливается противооткатный механизм и навешивается крышка ствольной коробки (последняя должна быть защелкнута, чтобы открыть выступ противооткатного механизма).
  5. Нажимается спусковой крючок, а предохранитель устанавливается на затвор.
  6. Дульный тормоз-компенсатор привинчен к концу ствола.
  7. Шомпол продевается через петли под стволом так, чтобы головка упиралась в нижнюю часть мушки.
  8. Пенал отправляется в гнездо в тылу
  9. Магазин прилагается.

Почему важно ставить предохранитель даже после этапа установки возвратного механизма? Все просто: в этот момент конструкция позволяет контролировать правильность работы спускового крючка и затвора. А в конце, после присоединения магазина, многие по привычке передергивают затвор и досылают патрон в патронник. Чтобы этого избежать, изделие заранее надевают на предохранитель.

Укладка боеприпасов

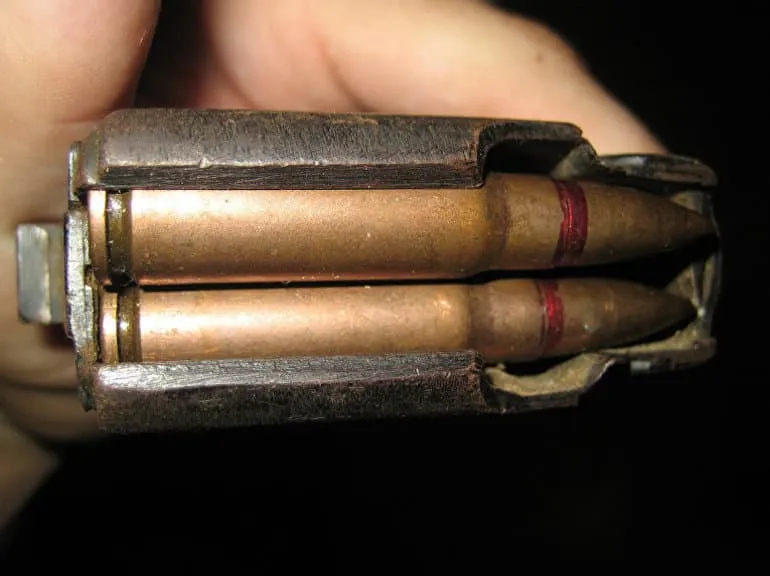

Затем нужно начать загрузку магазина.

Сборка и разборка автомата Калашникова - схема, последовательность и нормы

Для подготовки боекомплекта нужно взять его левой рукой горловиной вверх, а правой рукой разместить патроны по направляющим на боковых стенках. Если это готовая клипса, то нужен специальный переходник для пикировки.

В армейских частях также необходимо заряжать патроны по нормативам. Отличный показатель получается, когда кладешь 30 штук боеприпасов за одинаковое количество секунд. Для оценки «хорошо» необходимо уложиться в 35, а для тройки – в 40 секунд. Требования считаются выполненными, если не были нарушены условия, изложенные в Курсе стрельбы. При невыполнении хотя бы одного пункта инструкции оценка снижается на единицу.

Неудовлетворительным результатом признается, когда в процессе сборки и разборки автомата были получены повреждения или оружие пришло в негодность и требует ремонта.

Норматив разборки автомата АК-74

Армейский стандарт огневой подготовки предполагает оценку отдельно по времени сборки и отдельно по разборке, а также в сумме.

При сдаче норматива на разборку солдат находится в положении за столом, оружие на коврике. Выполняется одним человеком.

разборка сборка ак 74 стандарт

Оценка печатается следующим образом:

  • 15 сек — отлично;
  • 17 сек — хорошо;
  • 19 секунд — удовлетворительно.

Хронометраж начинается с команды инструктора «Начать с неполной разборки оружия» и заканчивается докладом «Готово». Если по неопытности военнослужащий разобрал изделие и встал по стойке смирно без доклада, время продолжается до произнесения команды готовности.

При сдаче норматива на сборку изделия солдат стоит за столом, автомат разбирается на коврике, детали раскладываются по порядку.

Время рассчитывается следующим образом:

  • 25 сек — отлично;
  • 27 сек — хорошо;
  • 32 секунды — удовлетворительно.

Время отсчитывается от команды «Приступить к сборке оружия» до ответа «Готово». Условия те же.

В общей сложности солдат должен уложиться в общей сложности в 40 секунд, чтобы пройти норматив на отлично. Не у всех получается с первого раза, но после долгих тренировок все добиваются желаемого результата.

Рекорд

Не думайте, что 36 секунд (13 + 23) — это минимальное время, за которое может быть завершена сборка и разборка АК-74. Рекорд намного ниже этих цифр. На сегодняшний день в чемпионате мира соревнуются многие курсанты военных училищ, военные профессионалы и простые любители оружия, но официальный победитель не объявлен. Дело осложняется тем, что существуют четкие требования к признанию журнала. Во-первых, детали машин не должны разлетаться во все стороны и уж тем более падать на пол, а многие потенциальные рекордсмены не очень серьезно относятся к этому правилу. Во-вторых, нельзя нарушать порядок сборки-разборки. Кроме того, предмет не будет засчитан, если хотя бы одна деталь будет отделена от пулемета способом, не регламентированным «Курсом стрельбы». Если боец ​​допустит хотя бы одну ошибку, которая может привести к травмированию человека или поломке автомата, можно говорить не только о рекорде, но и о прохождении самого норматива.

полная разборка ак 74

Разборка, сборка и зарядка магазина

Нормы существуют не только для самого АК-74. Сборка-разборка, чистка и оснащение на время также осуществляется для цехов. В бою спасение жизней напрямую зависит от скорости наполнения магазина патронами. И не один пулемет, а целую группу. Высылаемым «отлично» считается комплектация магазина тридцатью патронами за 30 секунд. Ограничения по времени на монтаж и демонтаж магазина как такового нет, так как вне боевой обстановки эта процедура выполняется не очень часто, а время ее выполнения во многом зависит от возраста и состояния внутренней пружины. И все же после контакта с песком или влагой это необходимо сделать.

Чтобы разобрать магазин, нужно сначала извлечь из него патроны, если он был заряжен. Затем переверните его глухой частью вверх и плавно нажмите на кнопку, утопив ее. Затем сдвиньте подвижную металлическую часть в сторону внутреннего изгиба магазина и нажмите пальцем на крышку за ней. Пружина в нем сжата, поэтому снимать крышку нужно аккуратно. Далее уборка проводится по ситуации: влага вытирается тряпкой, выпавший песок и мусор – щеткой. Пружину также необходимо регулярно смазывать. Магазин собирается в порядке, обратном разборке.

Уход за автоматом, его хранение и сбережение

Изделие должно содержаться в чистоте и исправном состоянии и быть всегда готовым к действию, но отдельно от боеприпасов. Следует понимать, что уборка проводится не только перед съемкой, но и после. Ведь при несвоевременном уходе изделие может застрять или вовсе выйти из строя в самый неподходящий момент.

Гильза может заклинивать в затворе, не выбрасываться из него или досылаться обратно в патронник.
Это происходит, если система выброса не работает должным образом или в патроннике есть грязные подвижные детали.
Как исправить такую ​​проблему? Чтобы снять втулку на место, отведите болт, пока он не вылетит. Также визуально проверьте, нет ли в затворе посторонних предметов.
После стрельбы следует проверить исправность внутренних деталей. Если система выброса неисправна, ее необходимо заменить.
Если правильно, чистите.
Как часто нужно чистить машину? При возвращении со съемок не позднее 3-4 дней.
После наряда — сразу.
В отношении учений или боевых действий — в период затишья, пока есть свободное время.
В мирное время, если оружие бездействует — раз в неделю.

АК-74 — простое и практичное оружие, модернизация которого не прекращается ни на день. Помимо армейских частей, используется организациями, занимающимися довоенной подготовкой и гастролями в рамках патриотического воспитания молодежи.

Пулемет настолько популярен, что используется в качестве элемента символов многих государств. Например, Мозамбик, Зимбабве, Буркина-Фасо и Восточный Тимор.
