Реневабленные источники энергии сейчас очень популярны. В некоторых странах Евросоюза независимые источники тепла покрывают более половины потребностей в энергии. В России солнечные коллекторы еще не широко распространены из-за высокой цены на оборудование. Например, нужно заплатить минимум 16-20 тыс. рублей за гелиопанель, произведенную в России.

Продукция европейских брендов обойдется еще дороже, начиная с 40-45 тыс. руб.

Содержание:

Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы

Изготовление солнечного коллектора своими руками будет дешевле, по крайней мере в половину. Самодельный гелиоколлектор обеспечит достаточным количеством тепла для нагрева душевой воды на 3-4 человек. Для изготовления понадобятся строительные инструменты, смекалка и подручные средства.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

  • корпус;
  • абсорбер;
  • теплообменник, внутри которого будет циркулировать теплоноситель;
  • отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

  • Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
  • Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
  • ГВС — используется два принципа подогрева горячей воды:
    1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
    2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

  • поликарбоната;
  • вакуумных трубок;
  • ПЭТ бутылок;
  • пивных банок;
  • радиатора холодильника;
  • медных трубок;
  • ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора. При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас. Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

Гелиосистема из пластиковых бутылок

Для приготовления потребуется около 30 шт. ПЭТ бутылок. При сборке удобнее использовать тару одинакового размера на 1 или 1,5 л. На подготовительном этапе с бутылок снимают этикетки, поверхность тщательно промывают. Кроме пластиковой тары понадобится следующее:

  • 12 м шланга для полива растений, диаметром 20 мм;
  • 8 Т-образных переходников;
  • 2 колена;
  • рулон тефлоновой пленки;
  • 2 шаровых крана.

При изготовлении солнечных коллекторов из пластиковых бутылок внизу основания делают отверстие, равное диаметру горлышка, куда вставляют резиновый шланг, либо ПВХ трубу. Коллектор собирают в 5 рядов по 6 бутылок на каждой линии.

В ясный день уже через 15 мин. вода нагреется до температуры 45°С. Учитывая высокую производительность солнечный водонагреватель из пластиковых бутылок имеет смысл подключить к накопительной емкости в 200 л. Последнюю хорошо утепляют для предотвращения теплопотерь.

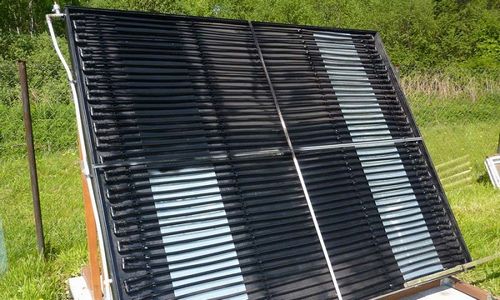

Коллектор из алюминиевых пивных банок

Алюминий отличается хорошими теплотехническими характеристиками. Не удивительно, что металл используют для изготовления радиаторов отопления.

Алюминиевые банки можно применять при изготовлении самодельных гелиосистем. Для производства не подойдут банки из жести и любого другого металла.

Для одной гелиопанели будут необходимы следующие комплектующие:

  • банки, около 15 шт. на линию, в корпус вмещается 10-15 рядов;
  • теплообменник — используется коллектор из резинового шланга, или пластиковых труб;
  • клей для склеивания банок между собой;
  • селективная краска.

Поверхность банок окрашивается в темный цвет. Короб накрывают толстым стеклом или поликарбонатом.

Солнечный коллектор из алюминиевых банок чаще изготавливают для воздушного отопления. При использовании водяного теплоносителя снижается теплоэффективность устройства.

Гелиосистема из холодильника

Еще одно популярное решение, требующее минимальных затрат времени и средств. Солнечный коллектор делают из радиатора старого холодильника. Змеевик уже окрашен в черный цвет. Достаточно только уложить решетку в деревянный корпус с изоляцией и подключить его к ГВС, при помощи пайки.

Существует вариант изготовления из конденсатора кондиционера. Для этого несколько радиаторов соединяют в единую сеть. Если существует возможность приобрести дешево около 8 шт. конденсаторов, изготовление коллектора вполне возможно.

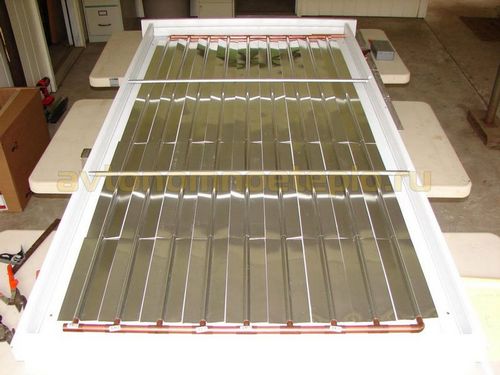

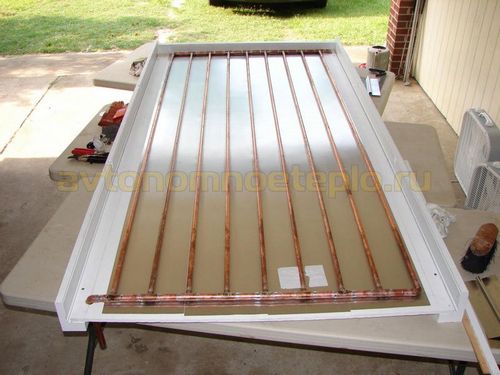

Коллектор из медных трубок

Медь отличается хорошими теплотехническими свойствами. При изготовлении медного солнечного коллектора используют:

  • трубы диаметром 1 1/4″, используемые при монтаже систем отопления и горячего водоснабжения;
  • трубы на 1/4″, используемые в системах кондиционирования;
  • газовая горелка;
  • припой и флюс.

Корпус радиаторной решетки собирается из медных труб с большим диаметром. В поверхности просверливают отверстия равные 1/4″. В полученные пазы вставляют трубы соответствующего диаметра. Радиатор закрывают стеклом или поликарбонатом. Медь окрашивают селективной краской.

Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы

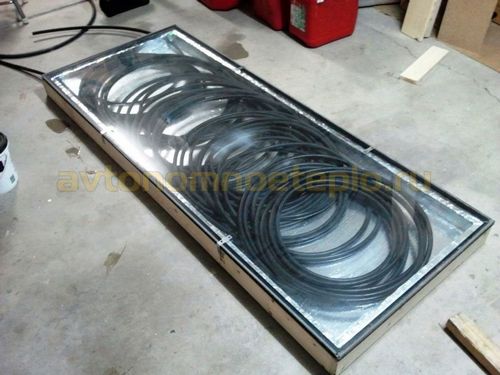

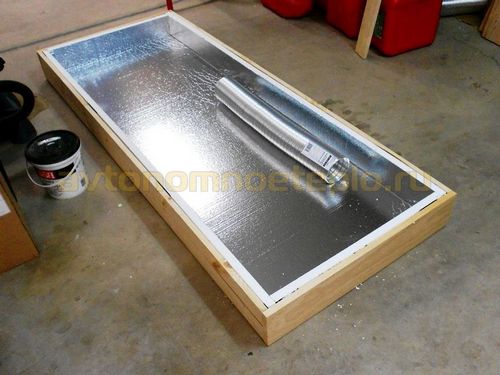

Солнечный бойлер из ПНД труб и ПВХ шлангов

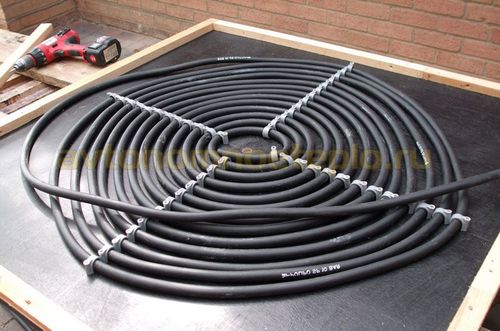

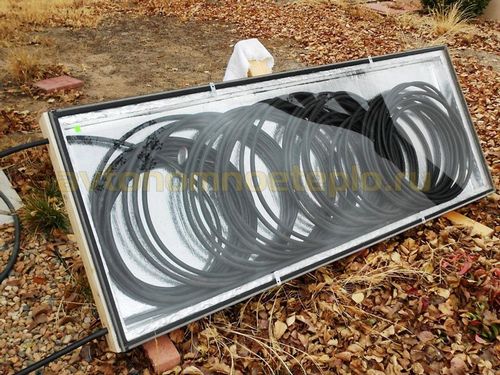

При производстве гелиосистем используют практически любой подручный материал. Существуют решения, позволяющие изготовить коллектор из гофрошланга, резинового шланга, используемого для полива растений.

Из металлопластиковой трубы гелиосистемы не делают из-за резиновых уплотнителей фитингов, не выдерживающих сильного нагрева. При интенсивном солнечном излучении нагрев в коллекторе достигает 300°С. При перегреве уплотнительные прокладки обязательно дадут течь.

Существует возможность изготовления солнечного коллектора из гофрированной нержавеющей трубы. Популярность решения обусловлена скоростью и простотой монтажа. Гофротруба из нержавейки укладывается кольцами или змейкой. Недостаток, относительная дороговизна нержавеющей гофрированной трубы.

Несмотря на существующие варианты, описанные выше, наиболее популярными остаются солнечные коллекторы из пропиленовых и ПНД труб. У каждого варианта есть свои преимущества:

  • Солнечный коллектор из ПНД трубы — для изготовления выбирают материал, устойчивый к нагреванию. Продается большое количество фитингов, облегчающих сборку теплоаккумулирующего радиатора. Трубы из полиэтилена низкого давления изначально имеют черный или темно-синий цвет, поэтому не требуют окрашивания.
  • Солнечный коллектор из ПВХ труб — популярность решения в простоте монтажа конструкции, осуществляемого с помощью пайки. Наличие большого количества уголков, тройников, американок и других фитингов облегчает процесс сборки. С помощью пайки можно создать теплообменник коллектора любой конфигурации.
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы

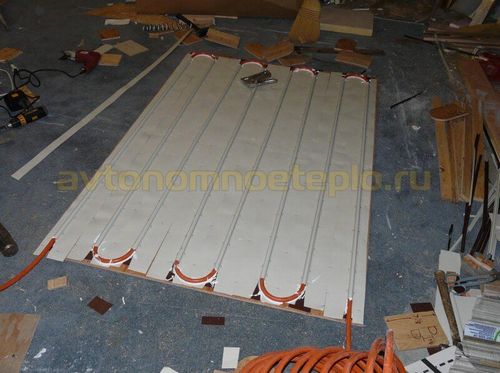

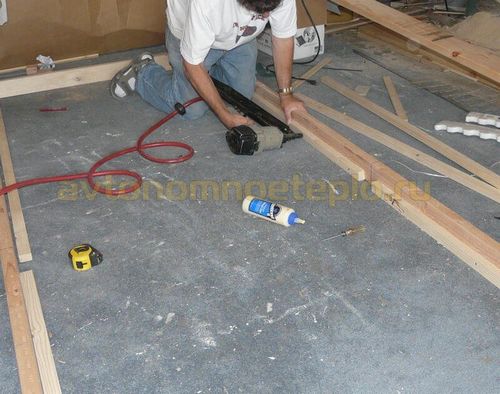

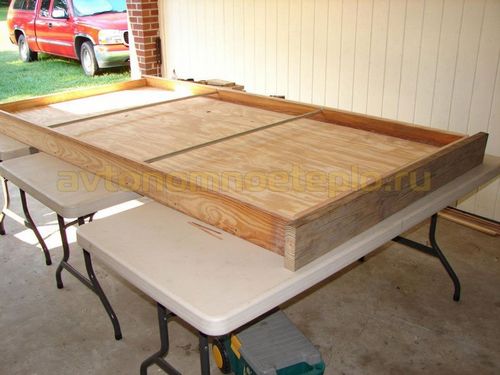

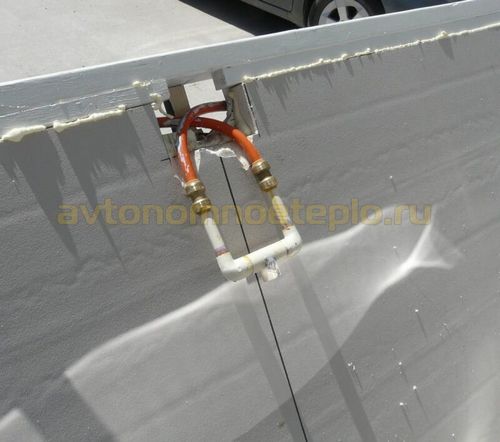

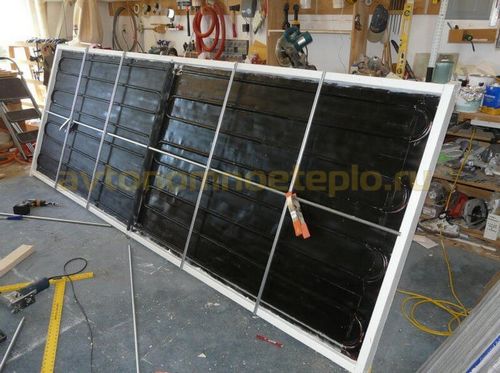

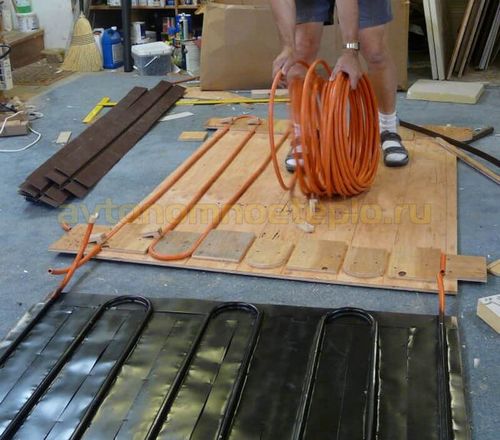

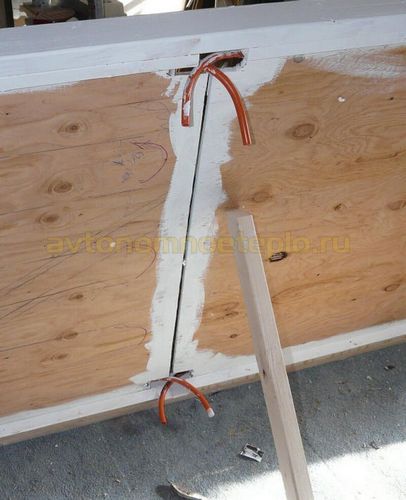

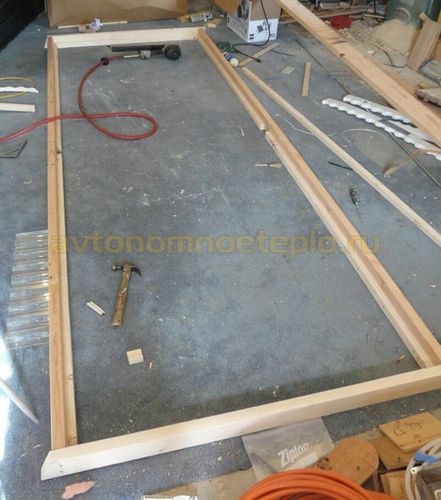

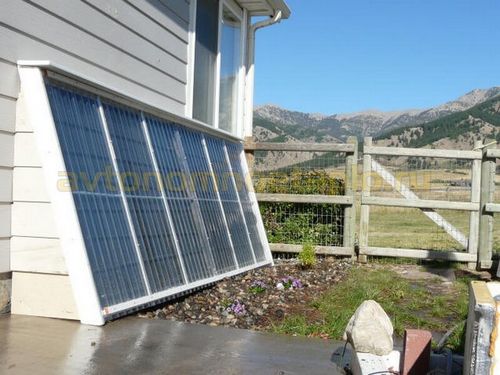

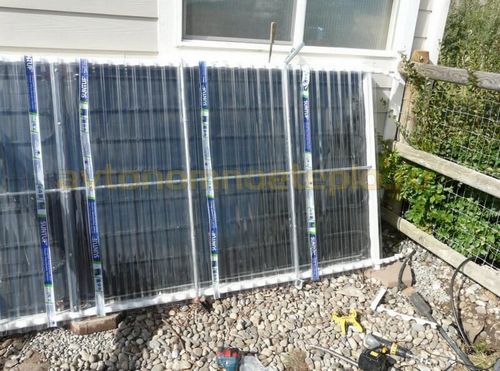

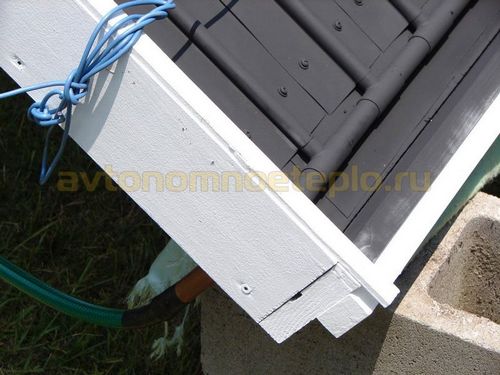

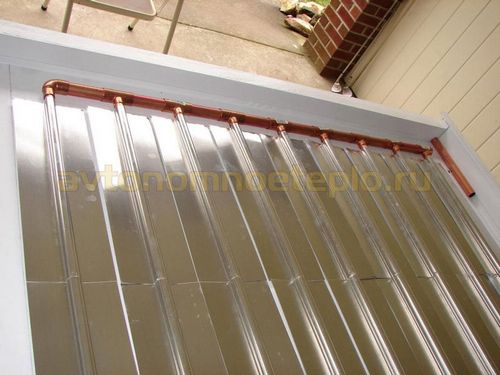

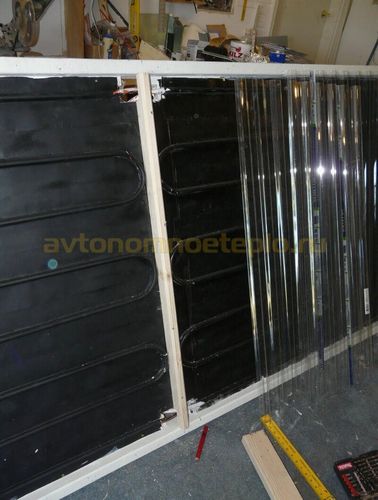

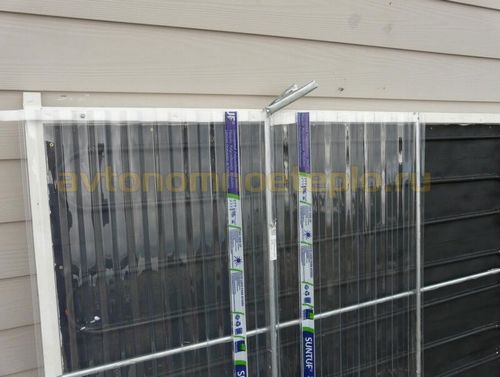

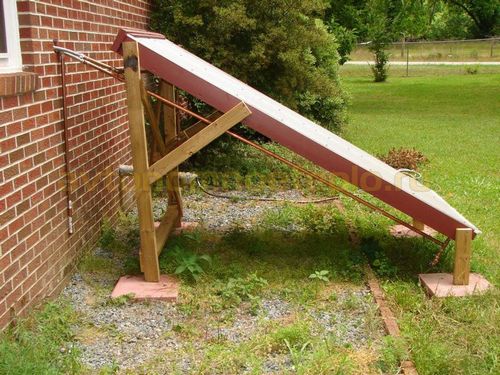

Изготовление солнечного водогрейного коллектора из PEX трубы:

Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы
Как сделать солнечный коллектор — подробная инструкция по изготовлению самодельной гелиосистемы

Все описанные трубы с той или иной эффективностью используются в качестве сердечника при изготовлении самодельного гелиоколлектора из пластиковых бутылок и алюминиевых банок.

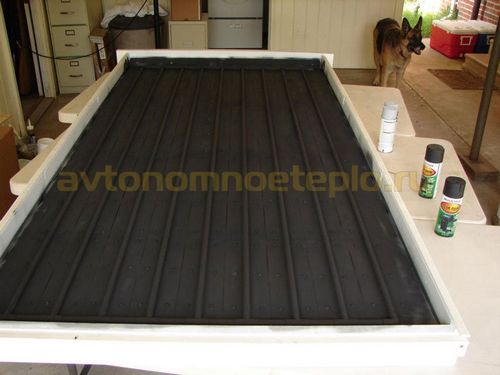

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

  • Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
  • Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя
