Ремонт стиральных машин-автомат своими руками

  1. Устройство и принцип работы стиральной машины
  2. Инструменты, необходимые для ремонта
  3. Основные неисправности стиральных машин и их устранение
  4. Видео

Время от времени даже самая надежная бытовая техника нуждается в восстановлении и ремонте. Износ деталей в процессе эксплуатации неизбежно приводит к поломкам. Это утверждение применимо и к стиральным машинам — как автоматическим, так и полуавтоматам. Если вас интересует вопрос «ремонт стиральных машин», то это является естественной неотъемлемой частью их эксплуатации.

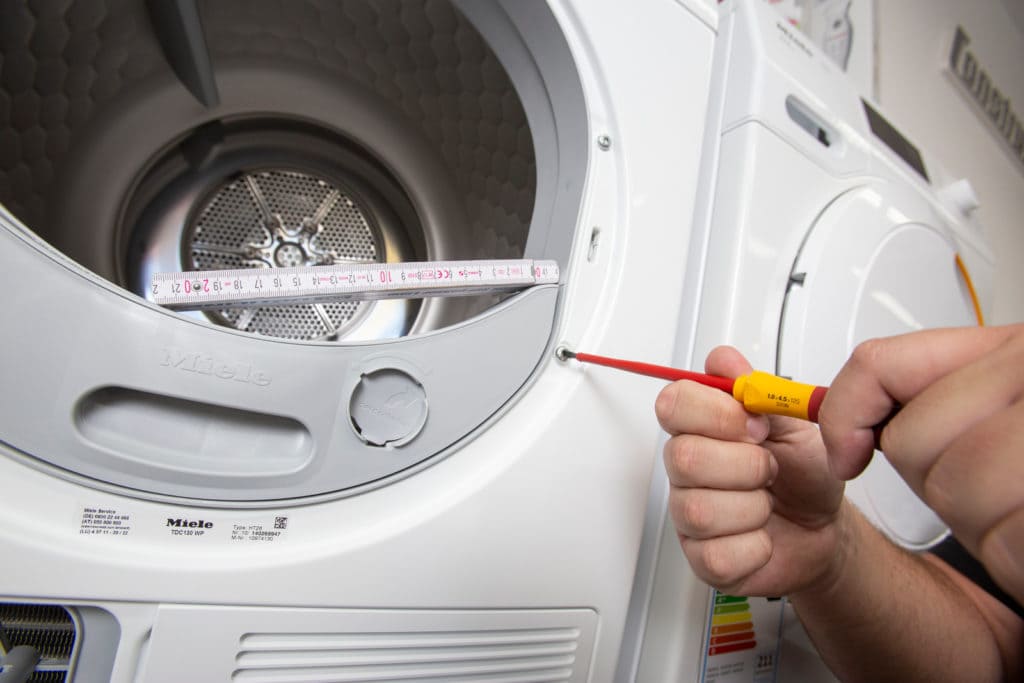

Ремонт стиральной машины своими руками

При наличии необходимых инструментов и навыков выполнить ремонт стиральной машины можно своими силами

Устройство и принцип работы стиральной машины

Чтобы успешно выполнить ремонт стиральной машины-автомат, нужно ознакомится с ее устройством. Поскольку самыми распространенными сегодня являются стиральные машинки с фронтальной загрузкой, далее рассмотрим, как они работают.

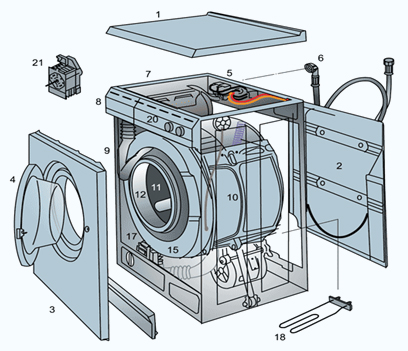

Основные узлы и детали стиральной машинки

Узлы и детали

Чтобы отремонтировать стиральную машину, нужно знать назначение деталей, из которых она состоит. Ниже перечислены функции некоторых узлов стиральной машинки:

  • клапаны и датчики WPS – выполняют функцию защиты от протечек в рамках одноименной системы (Waterproof-System);
  • датчик и клапан WCS (прессостат) – контролирует объем жидкости, залитой в бак;
  • противовесы – гасят колебания СМ при отжиме, представляют из себя массивные искусственные грузы, которые крепят к баку сверху и снизу;
  • пружины подвески и амортизаторы – также гасят колебания во время работы агрегата;
  • сифон – выполняет роль гидравлического затвора в сливном шланге;
  • датчик дисбаланса – корректирует вращение барабана таким образом, чтобы белье не сбивалось в комок, является основным элементом системы контроля дисбаланса;
  • шариковый клапан – открывает и закрывает сливной шланг;
  • сливной фильтр – задерживает мелкие предметы, волосы, волокна ткани, попадающие в воду при стирке, защищает от них сливной насос.

Конструктивно АСМ могут отличаться, иногда существенно. Но основные детали – такие как бак, барабан, электромотор, блок управления, сливной насос, шланги и противовесы – присутствуют во всех моделях. В некоторых СМ есть дополнительные узлы – например, система защиты от протечек. Могут отсутствовать некоторые из вышеперечисленных – к примеру, сифоны.

Порядок работы

Работает АСМ следующим образом:

  1. Пользователь загружает белье, выбирает режим и запускает стирку. После этого закрывается электромагнитный замок, загрузочный люк блокируется и начинается работа.
  2. Открывается впускной клапан и вода набирается в барабан, проходя через лоток для порошка.
  3. Как только вода достигает требуемого уровня, срабатывает датчик и впускной клапан закрывается.
  4. Включается ТЭН, который нагревает воду до необходимой температуры, которая зависит от выбранной программы стирки. Затем температурный датчик подает сигнал на модуль управления, который выключает ТЭН. Параллельно работает барабан, медленно поворачиваясь в разных направлениях для того, чтобы белье равномерно намокло и нагрелось.
  5. После выключения нагревательного элемента начинается стирка. Барабан вращается в разных направлениях, предотвращая сбивание вещей в комок.
  6. По завершении цикла стирки барабан останавливается, грязная вода сливается в канализацию при помощи сливного насоса.
  7. Затем вновь набирается чистая вода и начинается полоскание. Каждый режим стирки имеет свои показатели времени полоскания и скорости вращения барабана. Данный этап заканчивается откачкой грязной воды из бака.
  8. После этого барабан начинает быстро вращаться, отжимая белье. Насос постоянно откачивает воду. Во многих моделях стиральных машин скорость вращения барабана при отжиме можно задавать самостоятельно или вообще отключать эту функцию.
  9. По окончании отжима барабан останавливается, блокировка загрузочного люка выключается. Стирка закончена.

Инструменты, необходимые для ремонта

Для того чтобы выполнить ремонт стиральной машины своими руками, нужно разобрать агрегат и выполнить диагностику, а для этого потребуются инструменты:

  • набор шлицевых и крестовых отверток разных размеров;
  • набор рожковых гаечных ключей, в который должны входить ключи размерами 8/9 и 18/19;
  • пассатижи и кусачки;
  • клещи для самозажимных хомутов (1472-Beta);
  • фонарик, желательно налобный, чтобы освободить руки;
  • утконосы с изогнутыми и прямыми губками, большой пинцет;
  • сервисный крюк для стиральных машин, чтобы подвешивать большие детали, например, бак с барабаном;
  • мультиметр.

Прежде чем приступать к ремонту, нужно подготовить необходимые инструменты

Вышеперечисленные инструменты понадобятся для разборки и ремонта большинства моделей АСМ таких торговых марок, как LG, Samsung, Indesit, Ariston, Zanussi, Candy и др.

Ремонт стиральной машины: где можно

Прежде чем приступать к ремонту, обязательно ознакомьтесь с инструкцией по эксплуатации техники.

Основные неисправности стиральных машин и их устранение

Перед тем как починить стиральную машинку своими силами, нужно узнать, какая деталь вышла из строя. Для определения причины неисправности и самостоятельного ремонта стиральной машины следует выяснить, на какой фазе стирки произошла поломка. Это поможет определить узел, который в тот момент работал. Поскольку конструктивно АСМ большинства марок похожи, основные неисправности имеют схожие признаки и причины.

СМ не включается

Такая ситуация – одна из распространенных поломок. Причины могут быть банальными: не включен в розетку шнур питания, неплотно закрыта дверца загрузочного люка, неправильно выбрана программа для стирки. В других случаях причину отказа нужно искать в электронных узлах. Сразу же нужно проверить, загорается ли хотя бы один из индикаторов на панели управления, работает ли дисплей. Если нет, может отсутствовать входное напряжение.

Если напряжение поступает в блок управления, при включении агрегата должен работать дисплей или хотя бы один индикатор

Для обнаружения причины неисправности необходимо проверить наличие напряжения 220 В на клеммах розетки при помощи мультиметра. Если напряжения нет, возможно, сработал автоматический предохранитель или пробка в распределительном щитке. Если розетка работает, тогда следует «прозвонить» всю цепь, по которой электроэнергия поступает в блок управления. Нужно проверить сетевой шнур, выключатель машинки, все контактные клеммы, для чего снимается верхняя панель агрегата. Если клеммы окислены, понадобится их очистка. Возможно, в процессе проверки выяснится, что вышла из строя одна из деталей в блоке питания или в плате управления машинкой.

Когда индикация на панели работает, но программа стирки не запускается, причина сбоя может быть в том, что в бак не поступает вода. Бывает, что перекрыты входные вентили или пережат впускной шланг. Если с водой все в порядке, следует обратить внимание на механическое реле времени (в случае его наличия). Если реле неисправно, СМ не запустит программу.

Некоторые сервисы готовы предложить демократичную цену ремонта, если стиральная машина не включается, например ob-service.ru предлагает стоимость всего от 800 руб.

Вода поступает в барабан медленно или вовсе не набирается

Кроме вышеперечисленных случаев – зажатого впускного шланга или перекрытого вентиля – есть другие причины возникновения проблем с набором воды:

  1. Низкое давление воды в водопроводных трубах.
  2. Засорились впускной шланг или входной фильтр. Перед тем как приступить к очистке данных деталей, нужно перекрыть вентиль подачи воды. Впускной шланг отсоединяют и прочищают специальным тросиком. Затем извлекают фильтр и промывают его под сильной струей воды. Сборка производится в обратной последовательности.
  3. Сломался впускной клапан. Способ решения проблемы – замена детали.
  4. Не работает датчик регулировки уровня воды (прессостат). Когда жидкость поступает в бак, давление воздуха внутри него увеличивается, и воздушная масса давит на мембрану датчика. Когда давление достигает критического уровня, датчик отключает поступление воды. Неисправности детали могут быть связаны с засорением трубки (ее можно легко прочистить) или окислением контактов. Если после проведенных манипуляций датчик не заработал, его нужно заменить.

Датчик уровня воды – прессостат

Не вращается барабан

Причин неисправности может быть несколько. Самая распространенная – растянулся, порвался или соскочил приводной ремень, соединяющий вал электромотора со шкивом барабана. Натяжение проверить просто – достаточно сильно нажать на ремень. Он не должен провиснуть более чем на 10 мм. Если есть узел, регулирующий натяжение, ремень следует отрегулировать. Если такой возможности нет, деталь заменяют.

Приводной ремень несложно заменить самому

Барабан не будет вращаться, если неисправен электродвигатель – сгорела обмотка или вышли из строя щетки. Обмотку можно проверить мультиметром. Если не получится заменить щетки или перемотать обмотку, электромотор придется заменить.

Чтобы проверить электродвигатель, его нужно демонтировать

Неисправный управляющий модуль не сможет запустить барабан. Ремонт блока управления под силу только специалистам, а вот замену можно выполнить и своими руками. Предварительно нужно отключить питание и отсоединить все разъемы.

Ремонт стиральных машин ARDO / Ардо

Заменить электронный блок управления АСМ можно в домашних условиях

Загрузочный люк не открывается

Если люк не открывается, нужно подождать 1-2 минуты. Возможно, программа стирки еще не завершилась. Если дверца не откроется, причины могут быть в следующем:

  1. Из бака не удалена вся вода. Проблемы со сливом могут быть связаны с засорением сливного фильтра или неисправностью насоса. Чтобы устранить поломку, нужно принудительно слить всю воду, после чего вынуть фильтр и вычистить его. Насос также нужно осмотреть на предмет попадания мусора (например, если на крыльчатку намотаны нити или волосы, то она не будет правильно вращаться). При необходимости помпу заменяют.
  2. Вышел из строя выключатель блокировки загрузочного люка (УБЛ). В этом случае нужно будет заменить деталь.

Сливной фильтр необходимо периодически очищать

Вода не нагревается до нужной температуры

Воду в баке нагревает трубчатый электронагреватель (ТЭН). Если вы заметили, что качество стирки резко упало, а дверца люка во время стирки при +60℃ и выше остается холодной, значит, ТЭН сгорел или на нем образовался толстый слой накипи. Причина также может быть в неисправных датчиках уровня воды или температуры.

Работоспособность ТЭНа можно проверить мультиметром, включив режим измерения сопротивления. Если сопротивление огромно, это значит, что в цепи есть обрыв, а нагреватель сгорел. В таком случае ТЭН нужно снять и заменить. Если обрыва нет, а сопротивление имеет величину в несколько десятков Ом, ТЭН очищается от накипи и эксплуатируется дальше.

Контактная панель ТЭНа в стиральной машинке

Вышедший из строя датчик уровня воды не дает блоку управления информацию о том, что бак заполнен, а тот в свою очередь не включает ТЭН. Аналогичная ситуация возникает при поломке датчика температуры. Неисправности устраняются путем ремонта или замены датчиков.

Утечка воды из стиральной машины

В большинстве современных моделей стиральных машин есть система защиты от протечек воды – полная или частичная. Но в АСМ, выпущенных более 10 лет назад, или в бюджетных моделях она может отсутствовать или же выйти из строя.

Чтобы установить локализацию неисправности, нужно вытереть под машинкой пол и положить туда сухую тряпку. Затем запустить программу стирки без белья и порошка. Мокрые следы на полотенце укажут на место, где возникла течь. Причиной протечки могут быть:

  • трещина в шланге;
  • ослабленный хомут;
  • повреждение уплотнителя на люке;
  • нарушение герметичности бака;
  • засор канализации.

Иногда, чтобы предотвратить утечку воды, нужно заменить манжету люка

Определив, какая деталь неисправна, можно выполнить ремонт стиральной машины своими руками.

Шум, треск и другие посторонние звуки во время стирки

Посторонние звуки появляются во время работы стиральной машины по нескольким причинам:

  1. Если слышится металлический звон, постукивание или дребезжание, причина может быть в том, что в барабане оказались мелкие предметы из металла – монеты или ключи, вывалившиеся из карманов одежды.
  2. Жужжание может быть признаком неисправности защелки люка. Нужно срочно отремонтировать стиральную машину, починив или заменив защелку, иначе дверцу может заклинить в любой момент.
  3. Треск, шум и стук во время отжима появляются из-за износа подшипников. Требуется немедленная замена узла, иначе он может окончательно разрушиться, а это приведет к повреждению вала и необходимости дорогостоящего ремонта.

Замена подшипника в стиральной машине – трудоемкий процесс

Советы по ремонту стиральной машины

Сильная вибрация во время отжима

Иногда владельцы АСМ могут наблюдать ситуацию, когда агрегат при отжиме начинает вибрировать и перемещаться по полу. Причин такого явления может быть несколько. Самая распространенная заключается в следующем: барабан перегружен или же белья немного, но вещи перепутались и сбились в комок, в результате чего возник дисбаланс. Возможен также обрыв одной из амортизационных пружин или ослабление крепежа противовесов.

Чтобы устранить дисбаланс, белье равномерно распределяют внутри барабана. Пружины и амортизаторы также несложно заменить самостоятельно.

Исходя из вышеизложенного, можно сделать вывод: ремонт стиральной машины своими руками возможен в случае возникновения большинства распространенных неисправностей. Нужно только уметь пользоваться инструментами, изучить устройство агрегата и разобраться в том, как разобрать стиральную машину. Порядок разборки популярных марок АСМ как с фронтальной, так и с вертикальной загрузкой, описан в нашей статье «Как разобрать стиральную машину».

Самые распространенные поломки стиральных машин связаны c неправильной эксплуатацией. Чтобы агрегат прослужил долго, нужно соблюдать несложные правила:

  • не перегружать барабан;
  • использовать только качественные стиральные порошки;
  • регулярно очищать входной и выходной фильтры;
  • после каждой стирки оставлять приоткрытым люк, а уплотнитель протирать насухо.

Видео

Читатели могут посмотреть видео о ремонте стиральных машин своими руками.
