Профнастил для крыши — размеры листа

Профнастил представляет собой оцинкованный стальной лист, который после изготовления проходит процесс гофрирования (профилирования). Такие листы находят широкое применение в строительстве.

В качестве материала для изготовления металлических профилированных листов используется листовая сталь, которая прессуется холодным методом при помощи особой формы, создающей на металле трапециевидные или прямоугольные выступы. Такие выступы придают листу существенный запас жесткости.

Для того чтобы подобрать подходящий профилированный лист, сперва нужно разобраться, чем отличаются различные типы профнастила. Стоит отметить, что характеристики изделия могут варьироваться в зависимости от марки.

Профнастил имеет не так много основных характеристик. В первую очередь — это длина и ширина, толщина и форма профиля.

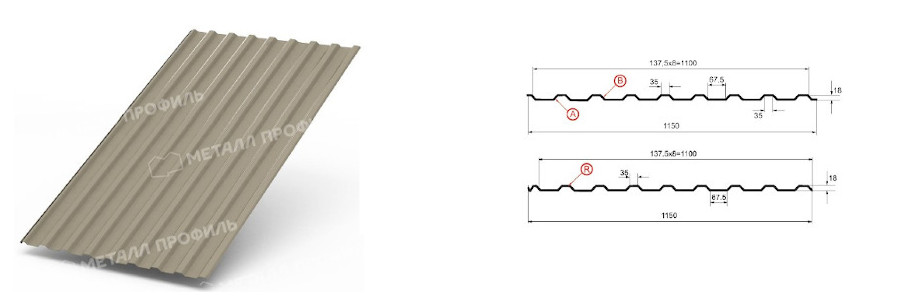

Размеры: длина и ширина

ГОСТ 24045-94 определяет параметры, по которым производится один из самых качественных типов профилированных листов, в том числе размеры листа для крыши. В данном стандарте указаны все параметры и характеристики, которым должен соответствовать качественный профилированный лист.

Размеры кровельного профлиста являются очень важным его преимуществом. Современные прокатные станки рассчитаны на работу с листами больших размеров. Некоторые из таких станков могут работать с листами, длина которых достигает 14 метров. Это позволяет заказать сразу крупный лист, ширина которого разом накроет большую часть крыши.

Минимизация количества стыков на крыше, несомненно, поднимет уровень качества кровли ― она станет более герметична и надежна. А если скат крыши менее 14 метров, то стыков по горизонтали не будет вообще.

Как ни странно, такой подход существенно снижает расход материала на покрытие всей крыши. Это связано с тем, что маленькие листы должны укладываться внахлест, что требует использования существенного количества дополнительного материала.

Главным недостатком большого листа профнастила является ощутимая стоимость доставки. В связи с этим листы, размеры которых превышают 10 метров, компании изготавливают в индивидуальном порядке. Чаще всего в процессе возведения жилого дома используют профнастил длиной 6 метров.

Профилированный лист обрабатывается довольно просто. При необходимости можно прямо на строительной площадке отрезать от листа необходимую часть при помощи ручного инструмента. Однако в большинстве случаев производитель выпускает свою продукцию уже с учетом всех размеров, предоставляемых заказчиком. Длина профлиста для кровли программируется в компьютере, который управляет оборудованием для резки, после чего листы нарезаются автоматически и с максимальной точностью.

Нужно принять во внимание, что ширина профиля зависит от высоты гофры, или волны профиля: чем она выше, тем уже будет профиль. Например:

1. Профлист С8 — ширина 1 200 мм.
2. Профлист Н75 — ширина 800 мм.

Профилированный лист может измеряться в ширину двумя способами. Первый — геометрическая ширина, измерить которую можно при помощи обычной рулетки. Второй — «полезная» ширина. Этот показатель говорит о том, какая часть крыши будет накрыта профнастилом с вычетом нахлеста. В качестве примера можно привести профнастил С8, который имеет ширину 1 200 мм, а его полезная ширина равна 1 150 мм. Значит, на перекрытие соседнего листа уходит 50 мм. Когда рассчитываются размеры профнастила для крыши для определения необходимого количества материала, необходимо учитывать этот момент.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

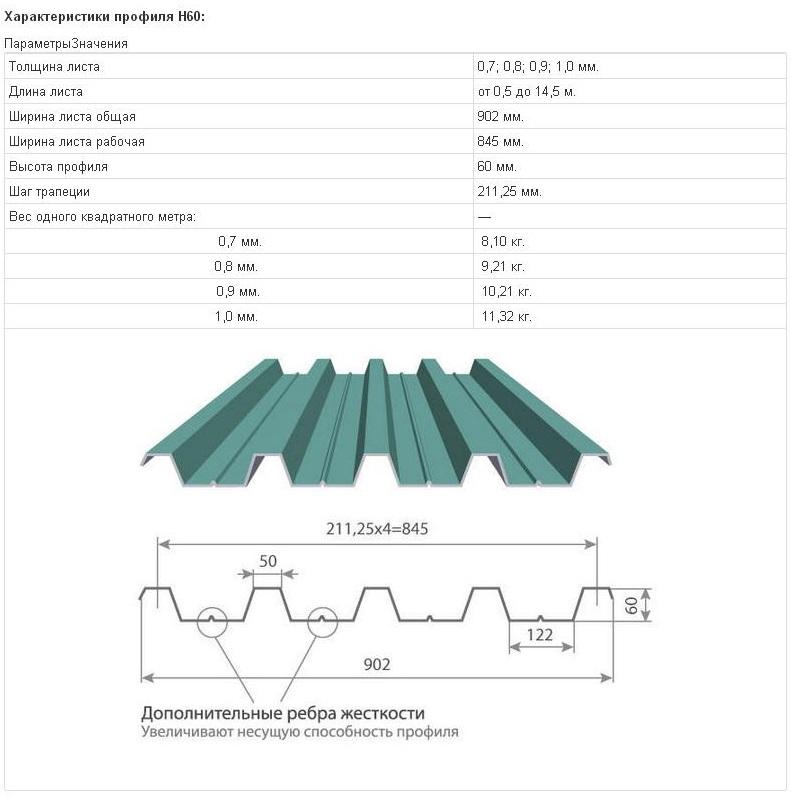

Зависимость характеристик профнастила от формы профиля

Как уже было сказано, на надежность профнастила сильно влияет его толщина. Однако плоский лист не выдержит даже незначительных нагрузок. Поэтому он имеет особую форму, которая многократно повышает жесткость настила. От высоты волны зависит то, какую сможет выдержать нагрузку профнастил.

Высота волны не является единственным показателем, который отличает кровельный профнастил от обычного. Форма профиля тоже играет важную роль. В качестве примера можно привести НС35, Н60 и Н75, у которых имеются дополнительные ребра жесткости, делающие изделие менее гибким.

Эти модели идеально подходят в тех случаях, когда профлисты должны использоваться в конструкциях, находящихся под статическими нагрузками. Если такой профнастил использовать в качестве кровли, то это позволит увеличить шаг между обрешеткой стропильной системы.

Стоимость популярных моделей

Профлисты являются очень популярным материалом в сфере строительства. Их можно по умеренной цене приобрести у любой профильной компании. Хотя чаще всего профлисты продаются в листах стандартных размеров, цена на них указывается именно в квадратных метрах. Самой большой популярностью пользуются марки профлиста Н и НС, которые имеют волну высотой примерно 60 мм.

Ассортимент профнастила очень разнообразен. На его стоимость влияют:

• толщина материала,
• высота гофры,
• наличие или отсутствие полимерного покрытия,
• наличие или отсутствие цинкового покрытия,
• покраска.

Профилированные листы универсальны и могут использоваться в различных сферах деятельности. Главное, при выборе профлиста использовать предоставленную нами информацию, которая поможет подобрать профилированные листы, идеально подходящие именно под ваши нужды. Если же к выбору профлиста подойти поверхностно, то можно выбросить на ветер существенную сумму.

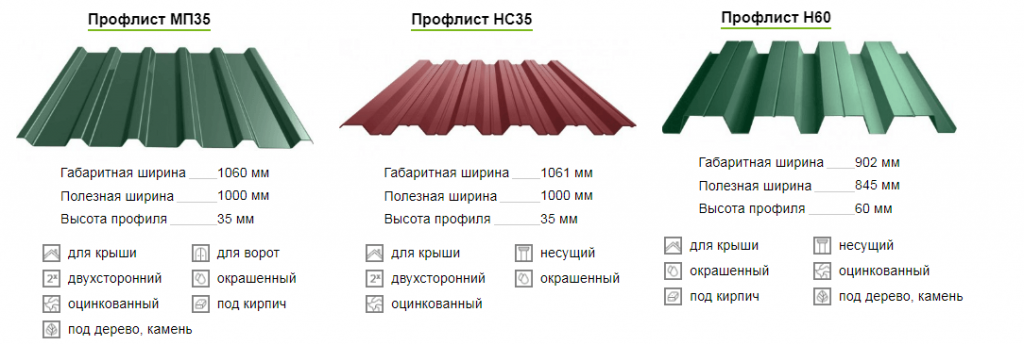

Существует несколько популярных марок материала, которые используются в качестве кровельного покрытия. Очень востребованным в качестве строительного материала является профнастил Н 57 900.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

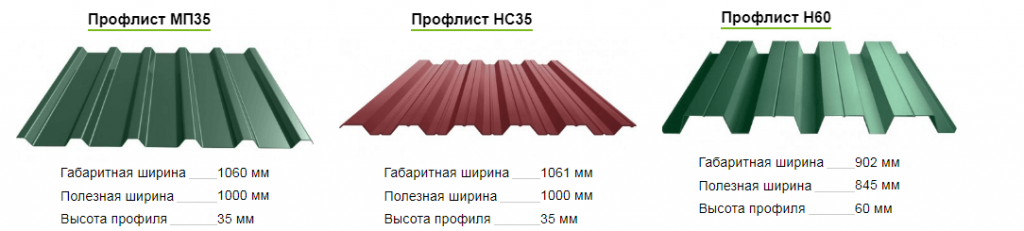

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

• А – длина ската,
• В – длина края листа, который должен выступать за обрез карниза (5-10 см),
• D – длина профилированного листа,
• N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

• С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
• Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.
