Котлы отопления на твердом топливе: как выбрать твердотопливный котел?

Трудно представить комфортный дом без системы отопления, так как тепло в помещении зависит от ее наличия и эффективности. Основным элементом такой системы является отопительный котел, который нагревает теплоноситель до определенной температуры. Существует множество различных типов оборудования, различие между которыми заключается в используемом топливе и рабочем принципе устройства.

Содержание:

• Как работает такой агрегат?
  • Этап #1 — розжиг котла
  • Этап #2 — прогрев теплоносителя
  • Этап #3 — прогорание топлива
• Как устроен твердотопливный котел?
• Виды устройств по принципу сжигания топлива
  • Вариант #1 — котлы классического горения
  • Вариант #2 — аппараты длительного горения
• Каким маркам отдать предпочтение?

Как работает такой агрегат?

Твердотопливные устройства для своей работы используют различные виды твердого топлива. Это дрова, уголь, горючие сланцы, торф и т.п. Цикл работы котла можно условно разделить на три фазы. Рассмотрим каждую из них подробнее.

Этап #1 — розжиг котла

Начинается цикл с розжига, который характеризуется резким повышением температуры в среднем с 40°С до 600°С за 5-10 мин. Начинают расти температурные значения топочного теплообменника, которые зависят от параметров системы и могут колебаться в пределах от 40°С и до 70°С. При минимуме возможен тепловой удар по системе отопления в целом и собственно по теплообменнику. Последний, особенно выполненный из чугуна, не сможет долго выдерживать таких условий и лопается. Если скорость циркуляции теплоносителя невелика, а прогрев проходит быстро, может произойти закипание жидкости, что приведет к тепловому и гидравлическому удару по отопительной системе. Наиболее уязвимы к нему – пластиковые трубы. На этом этапе трубы начинают прогреваться, однако воздух в помещении еще холодный.

В качестве топлива для котлов твердотопливного типа могут использоваться уголь, дрова, пеллеты, торф и т.д.

Этап #2 — прогрев теплоносителя

Температура в топке продолжает повышаться и достигает значений 1300°С для угольных котлов и порядка 1000С для дровяных. Теплоноситель продолжает прогреваться. На этом этапе важен контроль, иначе он может разогреться до максимальной температуры котла, которая оставляет 95°С, а это уже опасно.

Регулирование осуществляется с помощью задвижки, контролирующей подачу воздуха. Оптимальная температура должна поддерживаться вплоть до полного сгорания топлива. На этой фазе трубы в помещении становятся горячими, прогревается воздух.

Этап #3 — прогорание топлива

В конце цикла работы котла топливо полностью прогорает, и образуются тлеющие угли. Температура понижается до 600°С-400°С, которые считаются наиболее комфортными для системы. Теплоноситель медленно остывает, воздух в помещении так же начинает понемногу остывать. После того, как образовались тлеющие угли, процесс охлаждения воздуха и теплоносителя сразу же ускоряется.

Рассмотрев все фазы работы котла на твердом топливе, можно четко увидеть его главную особенность – температурную цикличность. Она обусловлена необходимостью время от времени закладывать новую порцию топлива, чтобы минимизировать колебания температуры теплоносителя. В большей степени эта проблема решена у автоматических котлов, где присутствует автоматизированная подача топлива и наддув вентилятора горелки. Остальные нуждаются в постоянном контроле со стороны человека и своевременном пополнении запаса топлива.

Как устроен твердотопливный котел?

Надо понимать, что твердотопливный котел это собранная в стальном корпусе модульная конструкция, в состав которой входят такие узлы:

• Топочная камера, оснащенная дверцей. Здесь проходит процесс сгорания топлива.
• Колосниковая решетка. На нее укладывается и равномерно распределяется топливо. После его прогорания образующаяся зола через специальные отверстия высыпается в зольник.
• Прочистной люк. Предназначен для очистки котла.
• Теплообменник. Представляет собой конструкцию, передающую энергию от разогретого теплоносителя к холодному. Чаще всего это бочка, через которую проложены дымогарные трубы. Газы, проходящие через них, разогревают теплоноситель циркулирующий в теплообменнике.
• Терморегулятор для котла, позволяющий регулировать скорость сгорания топлива.

Кроме вышеперечисленных обязательных элементов устройства, они так же могут оснащаться оборудованием, существенно облегчающим их эксплуатацию. Например таких как регулятор тяги, газовые горелки, термостатический клапан. Подробнее о каждом из них — читайте дальше.

Схематично устройства котла, работающего на твердом топливе, представлено на рисунке

Регулятор тяги незаменим при регулировке температуры внутри подающего трубопровода и контроля за доступом воздуха в топочную камеру. Устройство при нагреве расширяется и может оказывать воздействие на заслонку, открывая или, наоборот, прикрывая ее при охлаждении оборудования. Котлы, оснащенные таким регулятором, могут работать в автоматическом режиме. Устройство устанавливается на передней стенке оборудования. При запуске котла оно регулируется таким образом, чтобы значения температуры не опускались ниже 65°С и не поднимались выше 90°С.

Газовая горелка работает на природном или сжиженном газе и позволяет получить множество преимуществ:

• Розжиг занимает всего несколько секунд.
• Безопасность в использовании.
• Простая конструкция, что обеспечивает надежность оборудования.
• Возможность комбинации с котлами разных типов.
• Эксплуатация в закрытых помещениях.

Термостатический клапан предназначен для экстренного отвода тепла от котла при перегреве. Для охлаждения аппарата горячий теплоноситель из системы спускается, а не его место закачивается холодная вода. Контур охлаждения для стального оборудования устанавливается внутри устройства, а для чугунного – на подаче.

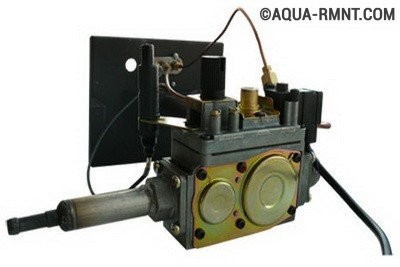

Использование газовой горелки позволяет получить практически мгновенный розжиг и безопасность в использовании прибора. Такую горелку можно устанавливать в котлах любого типа

Виды устройств по принципу сжигания топлива

Существует несколько разновидностей отопительных котлов, работающих на твердом топливе. Рассмотрим их более подробно.

Вариант #1 — котлы классического горения

Оборудование имеет топку большого размера, в которой естественным образом происходит сжигание топлива. В конструкции, как правило, присутствует датчик-контроллер температуры теплоносителя, с функцией механической регулировки воздушной заслонки. Такие котлы отличаются предельной простотой конструкции, что делает их стоимость относительно небольшой, а эксплуатацию очень легкой. Кроме того они весьма неприхотливы к типу и качеству топлива и могут отапливаться как углем, так и дровами, брикетами и т.д. Однако у классических аппаратов есть и недостатки:

• Небольшое время горения. Как показывает практика, одной закладки топлива может хватить максимум на восемь часов работы.
• Сложность автоматизации отопительных режимов.
• Более низкий, чем других разновидностей твердотопливных котлов, КПД, что приводит к большому расходу топлива.
• Неоптимальный процесс горения приводит к повышенной зольности.

Из всех перечисленных недостатков нивелировке поддается проблема частой загрузки топлива. Она частично решается путем установки бака-теплоаккумулятора, который накапливает тепло и тем самым сглаживает температурные перепады теплоносителя. Бак представляет собой емкость из металла с хорошей теплоизоляцией. Его объем рассчитывается в зависимости от емкости отопительной системы и мощности оборудования. Впрочем, его наличие – это дополнительные расходы и риск поломки системы.

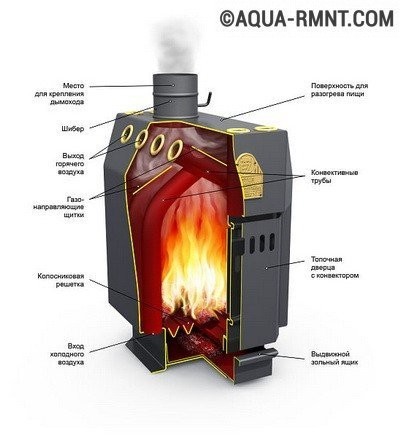

Традиционные котлы классического горения очень нетребовательны к топливу. Однако в силу конструктивных особенностей их КПД ниже, чем у других устройств, поэтому они отличаются повышенной зольностью и высоким расходом топлива

Вариант #2 — аппараты длительного горения

Эти котлы лишены описанных выше недостатков. Существует два вида таких устройств — пиролизные и приборы «тлеющего» типа. Пиролизный твердотопливный котел длительного горения отличается от классического наличием двух камер сгорания. Топливо начинает гореть в условиях дефицита кислорода. Под воздействием высоких температур оно начинает выделять древесный газ, так называют смесь из угарного газа, пропана, метана и водорода. Этот процесс называется пиролиз. По окончании этого процесса топливо попадает во вторую камеру, где сжигается с избытком кислорода. В результате КПД системы увеличивается до 90%.

Топливо сгорает практически без остатка, золу приходится убирать раз в несколько дней. Одной загрузки хватает в среднем на 12 часов. Средний расход топлива невелик. Так же к достоинствам пиролизных приборов можно отнести:

• Возможность поддержания заданной температуры теплоносителя.
• Работа на различном виде твердого топлива: уголь, брикеты, дрова.
• Широкие возможности автоматизации систем контроля режимов горения.

К недостаткам системы можно отнести более высокую стоимость оборудования, энергозависимость и требовательность к уровню влажности топлива.

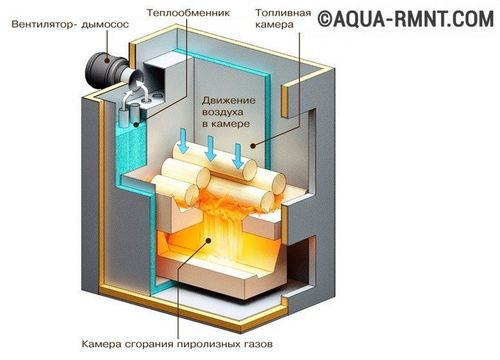

Пиролизные котлы отличаются наличием двух камер сгорания. В первой происходит пиролиз, то есть выделение древесного газа, а во второй — собственно сгорание материала

Устройства «тлеющего» типа отличаются наличием встроенной по всему периметру водяной рубашки. Процесс горения идет по типу свечи – сверху вниз. Процесс медленного тления верхней части топлива и большой объем камеры горения, а в некоторых случаях он достигает 100 л, позволяет растянуть процесс сжигания на продолжительное время.

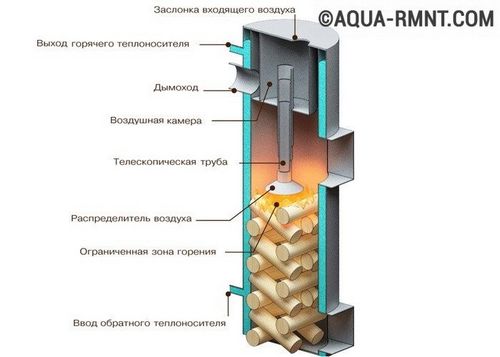

Устройство котлов тлеющего типа таково, что топливо, подожженое сверху, может гореть без добавления новой порции достаточно долго, иногда до нескольких суток

Существуют модели, которые могут «продержаться» на одной угольной закладке пять суток. К этому несомненному достоинству аппарата можно добавить несколько меньшую, чем у пиролизных котлов стоимость.  Однако эти устройства очень требовательны к топливу. Это должен быть либо уголь высшего качества, либо дерево влажностью не более 20%. Нужно обращать внимание и на содержание смол в топливе, если оно высоко, неизбежны частые чистки системы и автоматика быстрее выходит из строя.

Каким маркам отдать предпочтение?

Наиболее известными производителями твердотопливных котлов классического типа горения можно считать:

• SAS. Компания имеет более чем 30-летний опыт в выпуске отопительного оборудования. Производит более девяти моделей котлов различного назначения.
• Aton. Производитель выпускает три серии устройств ТТК V, ТТК и TRADYCJA. Первые две модификации полностью энергонезависимы, последняя оснащена автоматическим управлением и наддувом.
• Galmet. Большое количество вариаций различной мощности, предназначенных для работы на угле, дровах, брикетах, а так же комбинированные модели.
• SIME. Компания предлагает два типа устройств. Ассортимент марки Solida включает шесть котлов с вариацией мощностей от 16 до 40 кВт. Модельный ряд Solida Evolution представлен пятью приборами с диапазоном мощностей 23-67 кВт.

Средняя стоимость таких устройств зависит от мощности и начинается от 20 тысяч рублей.

К числу наиболее известных производителей пиролизных котлов можно отнести:

• ATMOS. Производятся модели для работы на угле, дровах или угле, пеллетах, комбинированные, с возможностью установки газовой горелки.
• VERNER. Компания выпускает оборудование марки VERNER V, классические пиролизные устройства, предназначенные для работы на биомассе. По мощности различаются две модификации VERNER V45 и VERNER V25.

Стоимость приборов начинается от 40 тыс. рублей.

Наиболее популярные производители аппаратов «тлеющего» типа:

• Stopuva. Выпускаются модели мощностью от 10 до 40 кВт, работающие на дровах или угле и дровах.
• Candle. Выпускаются различные по мощности вариации, использующие в качестве топлива дрова, щепу, торф, брикеты.

Цена оборудования начинается от 40 тысяч рублей.

Твердотопливные котлы – надежные и практичные устройства. Они дают возможность использовать, практически, любые виды топлива, что очень удобно. Главный недостаток устройств классического горения – перепады температур теплоносителя. Однако  у модификаций длительного горения он отсутствует. Это оборудование может быть полностью автоматизировано, что дает возможность пользоваться прибором с максимальным удобством.
