Мансардная крыша – это оптимальный способ превратить чердак в полезное помещение для жилья или отдыха. Она увеличивает функциональность здания и сохраняет его привлекательный внешний вид. Мансардная крыша эквивалентна полноценному этажу и получила свое название за счет «сгибания» скатов.

Содержание:

Мансардная крыша ломаная своими руками - мансарда

Проектирование

Мансардная крыша ломаная своими руками - мансарда

Проектирование — это очень важный момент. Отнеситесь к нему со всей серьезностью, точно выполняя необходимые расчеты, поскольку даже небольшие погрешности могут привести к некачественному созданию несущей конструкции, которая впоследствии может не выдержать вес кровли и стропильной системы. В общем проекте дома стены и фундамент обязательно должны быть рассчитаны на возведение мансардной крыши.

В случае, когда проект не удается разработать самостоятельно, можно привлечь профессионалов. В результате проведения проектных работ вы получите детальные чертежи на стропильную систему, узлы сопряжения, расположение обрешетки, «кровельный пирог» и на другие элементы мансардной крыши. Наличие подробного проекта позволит вам легко определить требуемое количество материалов.

Защита древесины

Мансардная крыша ломаная своими руками - мансарда

Перед изготовлением стропильной системы крыши необходимо защитить древесину от воздействия излишней влаги и огня. Прежде всего, тщательно и последовательно обработайте все конструкции противопожарными средствами и антисептиками. Для обеспечения глубокого проникновения в древесину их обработку следует проводить с помощью широкой кисти. Не забудьте во время работ защитить себя специальными перчатками и маской.

Установка мауэрлата

Мансардная крыша ломаная своими руками - мансарда

Для равномерного распределения нагрузки от стропил на верхнюю часть стены и закрепления крыш к стенам дома используйте мауэрлат. При изготовлении двухскатной мансардной ломаной крыши его крепление производится с двух сторон, а для четырехскатной крыши – по всему периметру. Непосредственно перед монтажом мауэрлата необходимо выполнить гидроизоляцию из двух слоев рубероида. Крепление мауэрлата чаще всего производится с помощью шпилек, заливаемых в верхний бетонный пояс стены.

Для уменьшения количества близкорасположенных врезок расстояние между шпильками подбирается так, чтобы они были расположены между стропилами. Это позволит максимально сохранить прочностные свойства мауэрлата. После высверливания отверстий под шпильки и установки мауэрлата необходимо его прочно зафиксировать с помощью шайб и гаек.

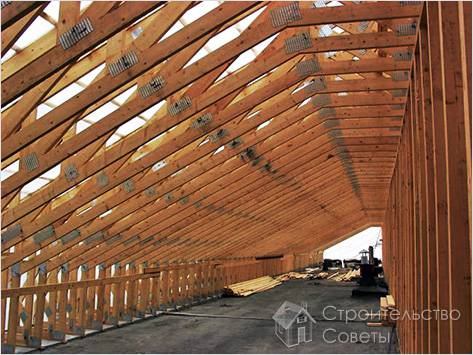

Монтаж стропильной системы

Мансардная крыша ломаная своими руками - мансарда

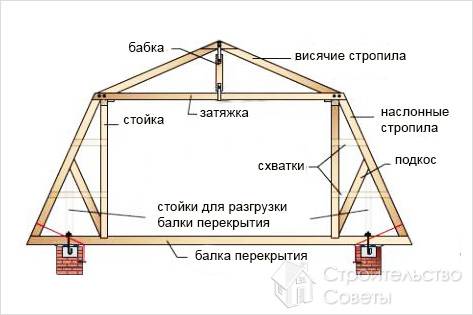

После установки мауэрлата последовательно произведите ряд шагов:

  • Первым делом в месте, где будут располагаться стены мансарды, установите (строго вертикально) крайние стойки из бруса 100х150мм, высотой на 10 см больше расчетной высоты чистовых потолков. Далее, после натяжения шнурков, произведите монтирование части промежуточных стоек 50х150мм. Все установленные стойки необходимо закрепить временными распорками.
  • Далее на стойки сверху необходимо установить прогоны из доски 50х150мм и смонтировать оставшиеся стойки. В итоге мы получим каркас боковых стен помещения мансарды.
  • Затем на прогоны устанавливаются ригеля 50х200мм, которые крепятся с помощью уголков для кровли. Для исключения провисания под ригелями необходимо установить временные подпорки и затем скрепить ригеля сверху дюймовой доской 25х150мм (в 20 см от оси помещения).
  • На следующем этапе необходимо изготовить, установить и закрепить боковые стропила (изготовить шаблон, выполнить верхний запил, разметить по месту нижний запил и закрепить). После проделанной работы установите заглушки для утеплителя.
Мансардная крыша ломаная своими руками - мансарда
  • Затем приступайте к монтажу стропил верхних скатов. Вначале вам требуется изготовить шаблон стропил. С помощью полученного шаблона изготовьте и установите стропила верхних скатов. Временно скрепите их дюймовой доской (пока не смонтирована обрешетка). Для придания необходимой жесткости установите по 2 подкоса в каждом направлении.
  • Далее необходимо смонтировать подвески из доски 25х150, предотвращающие провисание ригелей. Это позволит убрать временные подпорки под ригелями.
  • На последнем этапе, необходимо смонтировать каркас фронтона и обшить его. Затем выполнить монтаж карнизов, обрешетки, фронтонных свесов, фронтонных отливов. После этого можно приступать к выполнению кровельных работ.

Примечание: В данном разделе показаны приблизительные сечения всех досок, на самом деле сечения нужно брать из проекта.

Гидроизоляция и утепление

Мансардная крыша ломаная своими руками - мансарда

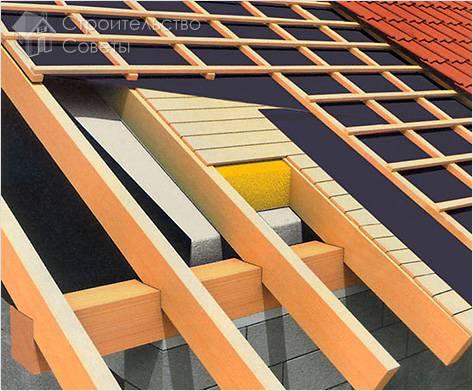

Созданием «кровельного пирога» решается вопрос гидроизоляции и утепления кровли. Для этого на обрешетку необходимо установить специальную гидроизолирующую пленку, сверху на нее уложить утеплитель (рулонный или в матах), затем расстелить и закрепить к обрешетке слой толя. После этого монтируется второй ряд обрешетки, на который и будет устанавливаться кровельный материал.
