Как отапливать дом, если он не подключен к газовой магистрали? Ответ прост: пеллетами! Использование пеллетного котла гораздо удобнее, чем другие способы отопления с твердым топливом. При этом цена на топливо не высока, поэтому расходы на отопление можно существенно сократить. Автоматическое управление позволяет не чаще раза в месяц проводить техническое обслуживание системы.

Однако бесперебойная и эффективная работа дорогостоящего оборудования во многом зависит от того, насколько правильно была выполнена обвязка пеллетного котла.

Содержание:

Особенности работы и монтажа пеллетных котлов

Хотя пеллетные котлы и относят к твердотопливному оборудования, они на порядок лучше, чем традиционные агрегаты, в которых сжигают дрова или уголь, поскольку:

  • сухие пеллеты сгорают, отдавая гораздо больше тепла, что значительно увеличивает КПД агрегата;
  • в процессе работы производится минимальное количество продуктов сгорания топлива;
  • загрузка пеллет в бункер осуществляется значительно реже, чем при использовании дров или угля.

Достигается такой эффект благодаря особой конструкции оборудования, а также за счет использования высокоэффективных процессов пиролизного горения. Важным моментом при работе пеллетного котла является влажность топлива, которая должна быть менее 20%. Если это требование не выполняется, в дальнейшем мощность оборудования снизится и в систему попадет конденсированная влага. А это может очень скоро привести к серьезным поломкам оборудования.

Существуют комбинированные пеллетные котлы, в которых имеется две топки: одна — для сжигания пеллет, другая — для обычного твердого топлива. КПД таких агрегатов несколько ниже, чем у котлов, которые работают только на пеллетах, а требования по монтажу и обвязке остаются довольно высокими.

Во время монтажа пеллетного котла необходимо установить бункер, горелку и шнековый механизм для подачи пеллет. Нередко специалисты рекомендуют использовать также специальную буферную емкость, объем которой может составить 50 л на каждый кВт мощности пеллетного котла. Все это существенно увеличивает размеры котельной, в которой будет производиться монтаж и обвязка оборудования.

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

  • монтаж распределительных гребенок;
  • монтаж соответствующих насосных контуров для каждого потребителя;
  • установка предохранительного оборудования;
  • установка расширительного бака;
  • монтаж запорной арматуры;
  • соединение котла с подающим и обратным контурами;
  • заполнение контуров теплоносителем;
  • опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

Обвязка пеллетного котла отопления: правила грамотного монтажа

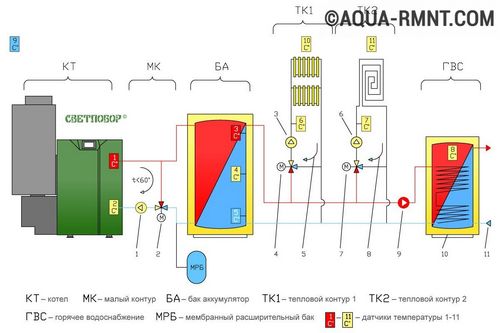

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

  • выполнить установку котла;
  • подключить соответствующую горелку (если используется комбинированная модель котла);
  • установить бункер для пеллет;
  • подключить шнек для подачи топлива;
  • подключить пульт автоматического управления котлом.

После этого следует выполнить:

  1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
  2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
  3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
  4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
  5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Обвязка пеллетного котла отопления: правила грамотного монтажа

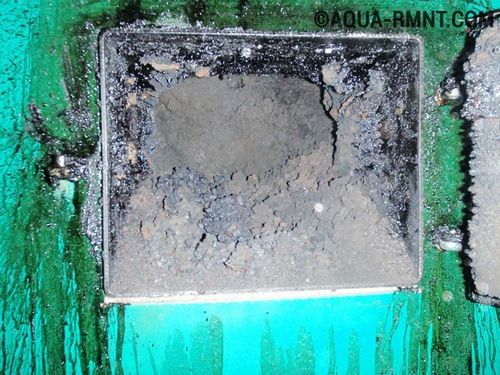

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Несколько слов о дымоходе

Хорошая тяга во многом определяет эффективность работы пеллетного котла. Если дымоход устроен правильно, он обеспечит достаточную тягу при любом ветре и температуре воздуха. Прежде всего следует помнить, что диаметр дымоходной трубы должен быть таким же, как и размеры выходного патрубка. В таком дымоходе обязательно устанавливают устройство для отвода конденсата. Правильно установленный колпак не будет создавать аэродинамический подпор или перекрывать сечение трубы.

Обвязка пеллетного котла отопления: правила грамотного монтажа

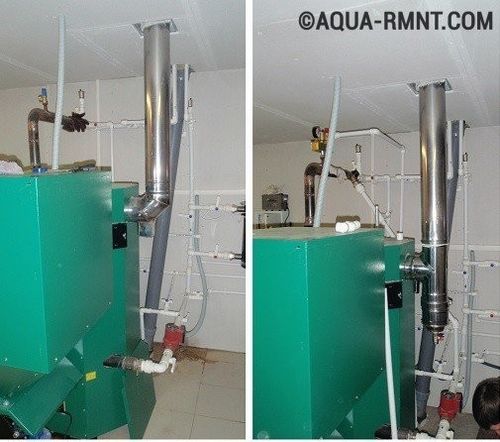

На фото представлены два варианта установки дымохода пеллетного котла отопления. Слева продемонстрирован неправильный вариант, справа дымоход установлен правильно

Обычно для дымоходов используют металлические трубы, которые следует снабдить люками для очистки, а также тщательно утеплить. Просвет между наружной поверхностью дымовой трубы и элементами перекрытий и кровли должен быть не менее 130 мм. Следует помнить, что для пеллетных котлов опасна и слишком большая тяга, и слишком малая. Для устранения этой проблемы понадобится шиберная заслонка или стабилизатор тяги.

Распространенные ошибки и их устранение

Неопытные монтажники в процессе установки пеллетных котлов нередко допускают ряд опасных ошибок. Вот самые распространенные из них:

  1. Мастер пренебрегает установкой системы контроля за уровнем нагрева обратной воды, что вызывает увеличение количества конденсата, нагара и дегтя.
  2. Нарушена герметизация котла, бункера или дымохода, что приводит к утечке пиролизных газов и существенно уменьшает КПД оборудования.
  3. Не проведены теплоизоляционные работы при монтаже основания. На тонком полу в зимнее время такой котел «мерзнет», в результате образуется вредный конденсат.
  4. Чаша пеллетной горелки установлена неправильно. Чаще всего вместо нее устанавливают чашу, предназначенную для других видов топлива.
  5. Размеры помещения котельной не позволяют свободно вынуть длинный шнек подачи пеллет для очистки бункера.

Не а если вы вроде бы все сделали правильно, а котел коптит, чадит, внезапно гаснет, и в зольнике обнаруживаются не сгоревшие до конца пеллеты, значит после пуска котел был настроен не правильно, либо вообще не был настроен.

Обвязка пеллетного котла отопления: правила грамотного монтажа

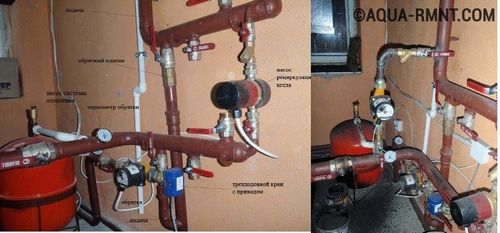

Слева представлен кустарный вариант обвязки пеллетного котла отопления, выполненный с ошибками. Справа показана правильная обвязка, исправленная опытным мастером (клик для увеличения)

Не стоит надеяться на заводские настройки пеллетного котла. Его нужно настраивать во время первого пуска, учитывая фактическое состояние топлива, заданную мощность и тягу дымохода.
