Определение размеров мансардных окон и расчет площади остекления

В современных частных домах часто можно заметить жилые мансарды, которые создаются на верхних этажах, крышах и в подкровельных пространствах. Определение оптимальных размеров мансардных окон, выбор площади для остекления и количество окон, которые следует встроить в мансарду, можно осуществить с помощью рекомендаций ГОСТов и нормативной базы, а также экспертных советов специалистов, которые помогут определиться с расположением окон и их количеством.

Подобны помещения, как и другие жилые комнаты, требуют освещения, за исключением кладовок, гардеробных, туалетов . Какие размеры мансардных окон необходимо выбрать, какую площадь отвести под остекление, сколько окон нужно встроить в мансарду можно определить с помощью нормативной базы и ГОСТов, а советы специалистов помогут определиться с количеством окон и местом их расположения. К конструкции мансардных окон существуют высокие требования. Окно должно быть достаточно прочным, чтобы выдержать порывы ветра и осадки. Обеспечить необходимую степень освещенности, поддерживать вентиляцию комнаты и при этом не нарушать эстетику и общий архитектурный облик здания.

1. Виды кровельных окон
2. Выбор кровельного окна
3. Конструктивные особенности
4. Как проектировать
5. Как определить площадь остекления
6. Где разместить
7. Как выбрать систему открытия

Виды кровельных окон

Существует различные типы оконных конструкций, встраиваемых в кровли зданий. Основное деление оконных проемов в кровле зданий происходит на слуховые и мансардные. Под слуховыми подразумеваются конструкции устроенные в чердаках, дабы дать доступ воздуху и свету. В основном, проемы слуховых окон устроены вертикально и нуждаются в сооружении стропильной конструкции.

Слуховые окна зачастую небольшого размера.

Слуховые оконные проемы делают треугольной формы, арочными или трапециевидными, застекленными целиком в вертикальной плоскости. В зависимости от типа крыши окна разделяются также на:

• окна в односкатной кровле;
• окна в двухскатной кровле;
• окна в вальмовой кровле;
• арочные конструкции (имеющие полуциркульную или лучковую арку);
• плоские французские.

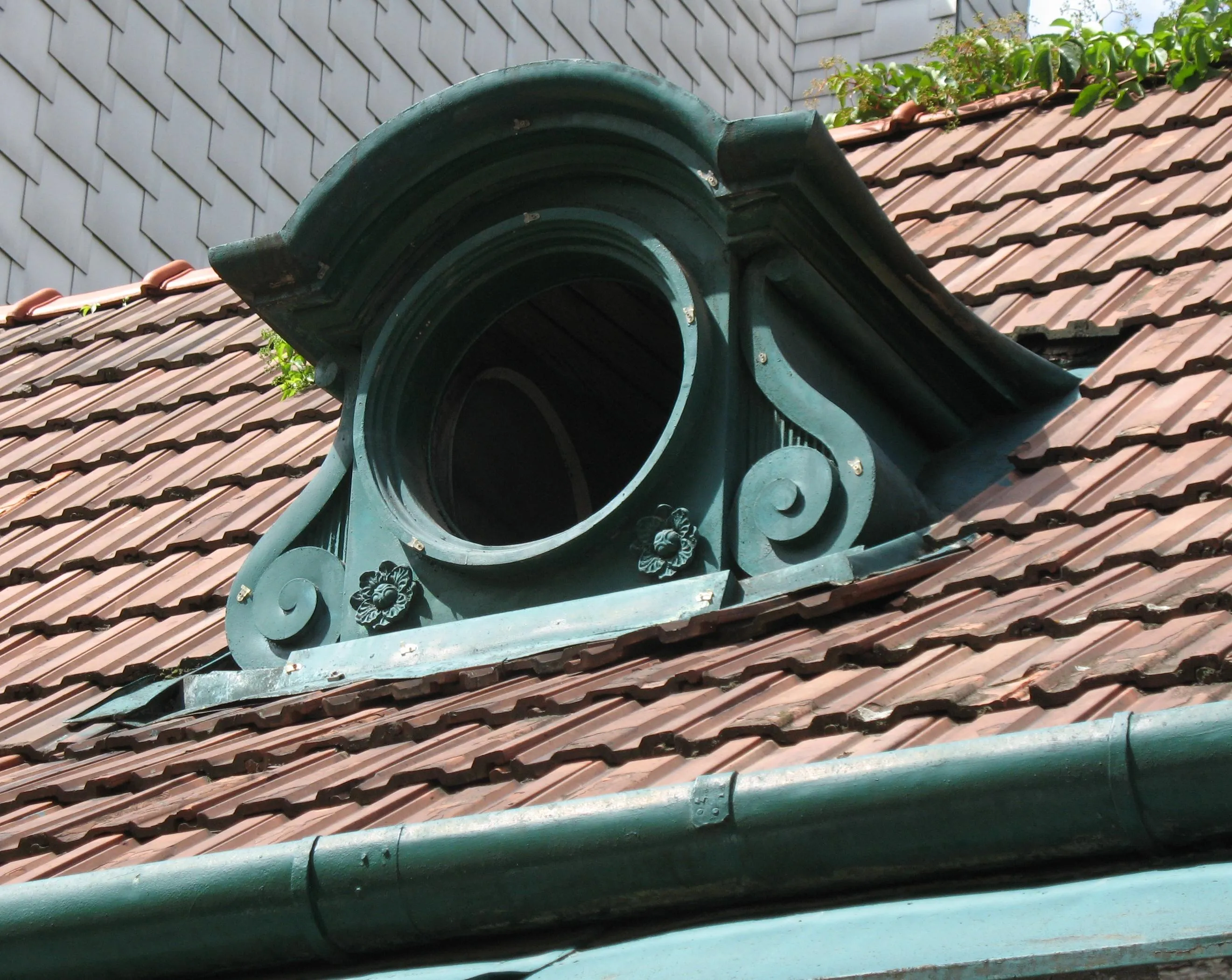

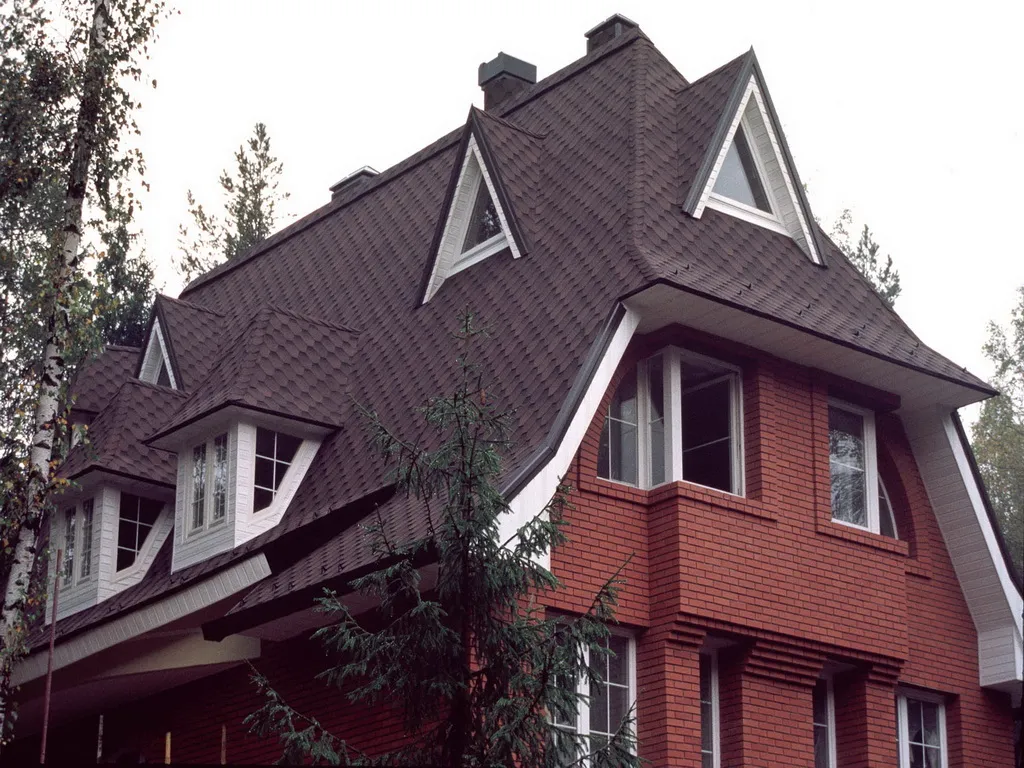

Чаще всего слуховые окна делают треугольной формы.

Мансардные окна отличаются от слуховых тем, что изначально располагались наклонными, встроенными в поверхность кровли и давали больше освещенности. В настоящий момент мансардный тип распространяется все шире и наряду с классической конструкцией появляются:

• окна в щипцовой стене;

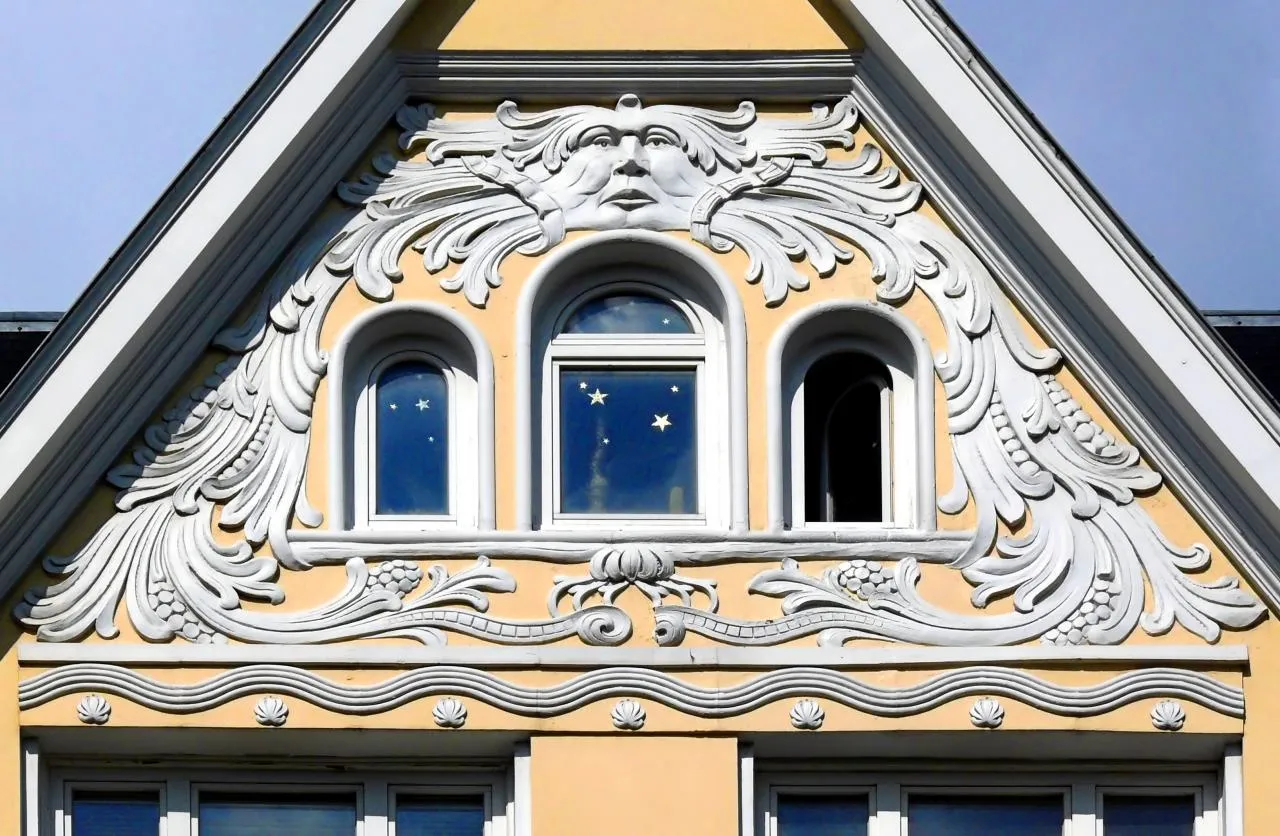

  Такие окна заметно украшают фасад здания.

• дормер, проем с выступающей вертикальной конструкцией;

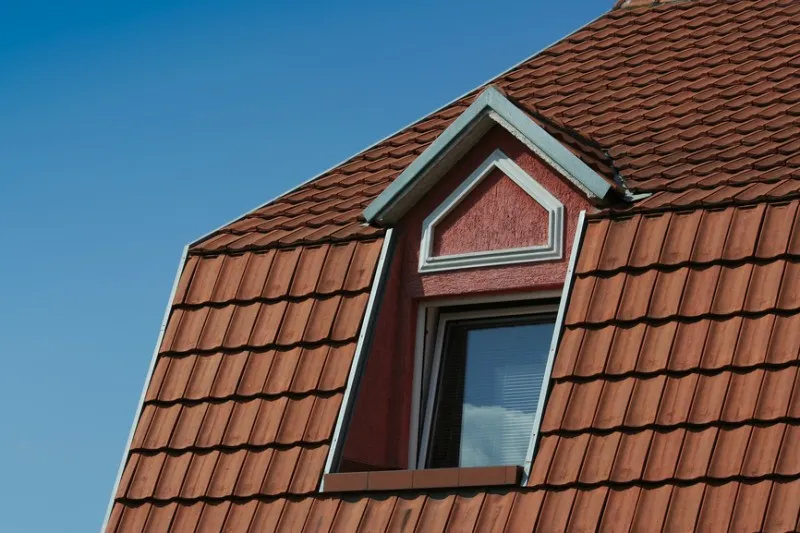

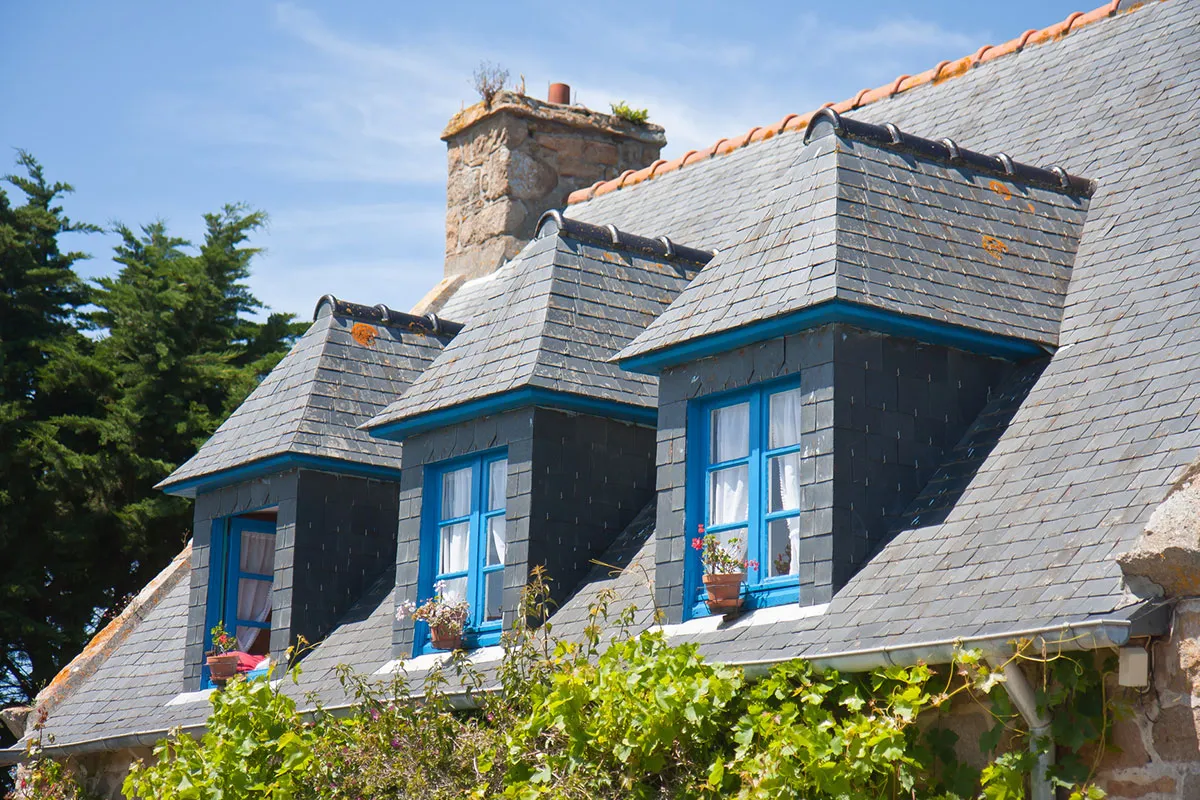

  Дормер — это еще и отличный декоративный элемент.

• антидормер, проем со втопленной вертикальной конструкцией;


  Антидормер — не самое популярное решение.

• классическое окно наклонной конструкции.

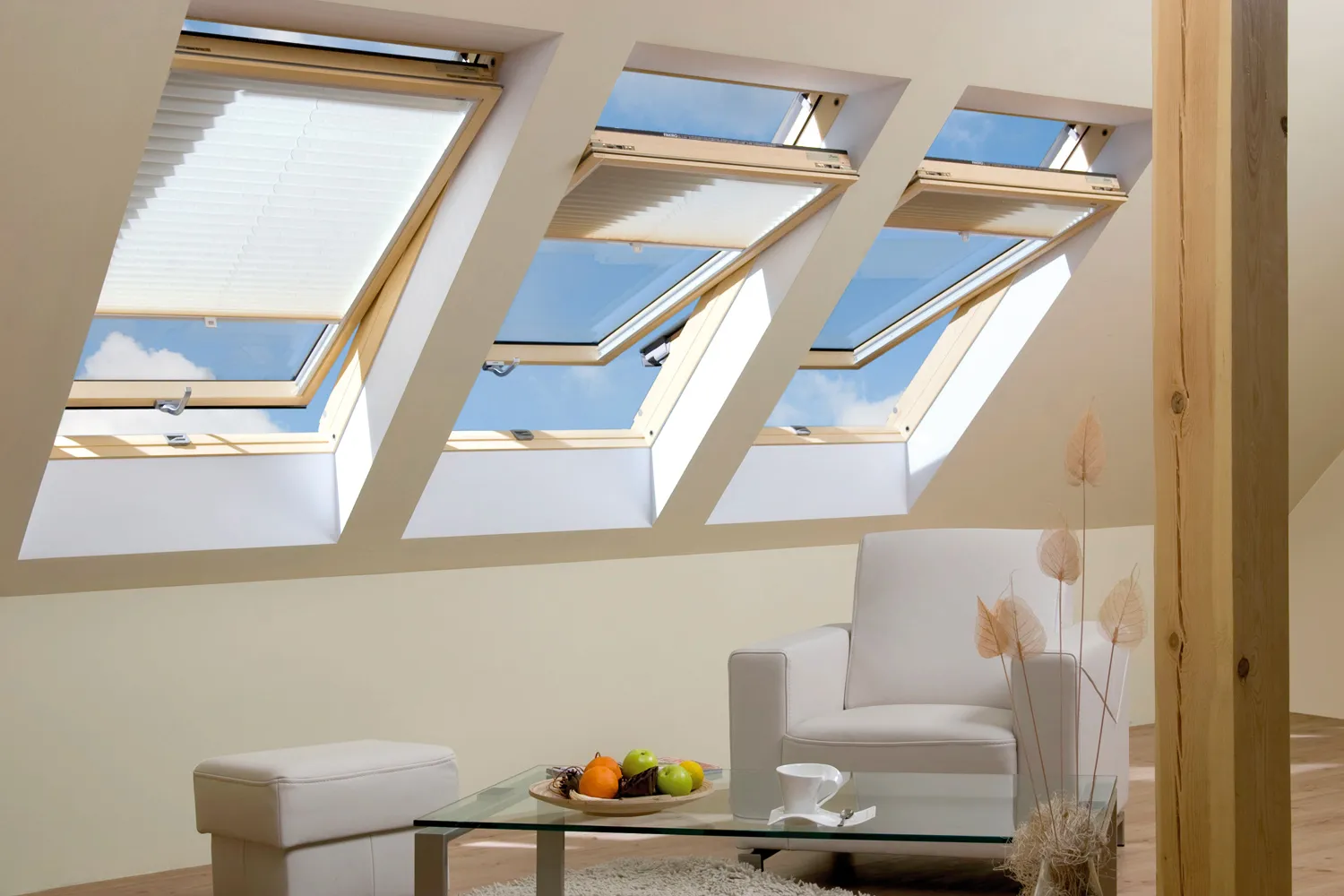

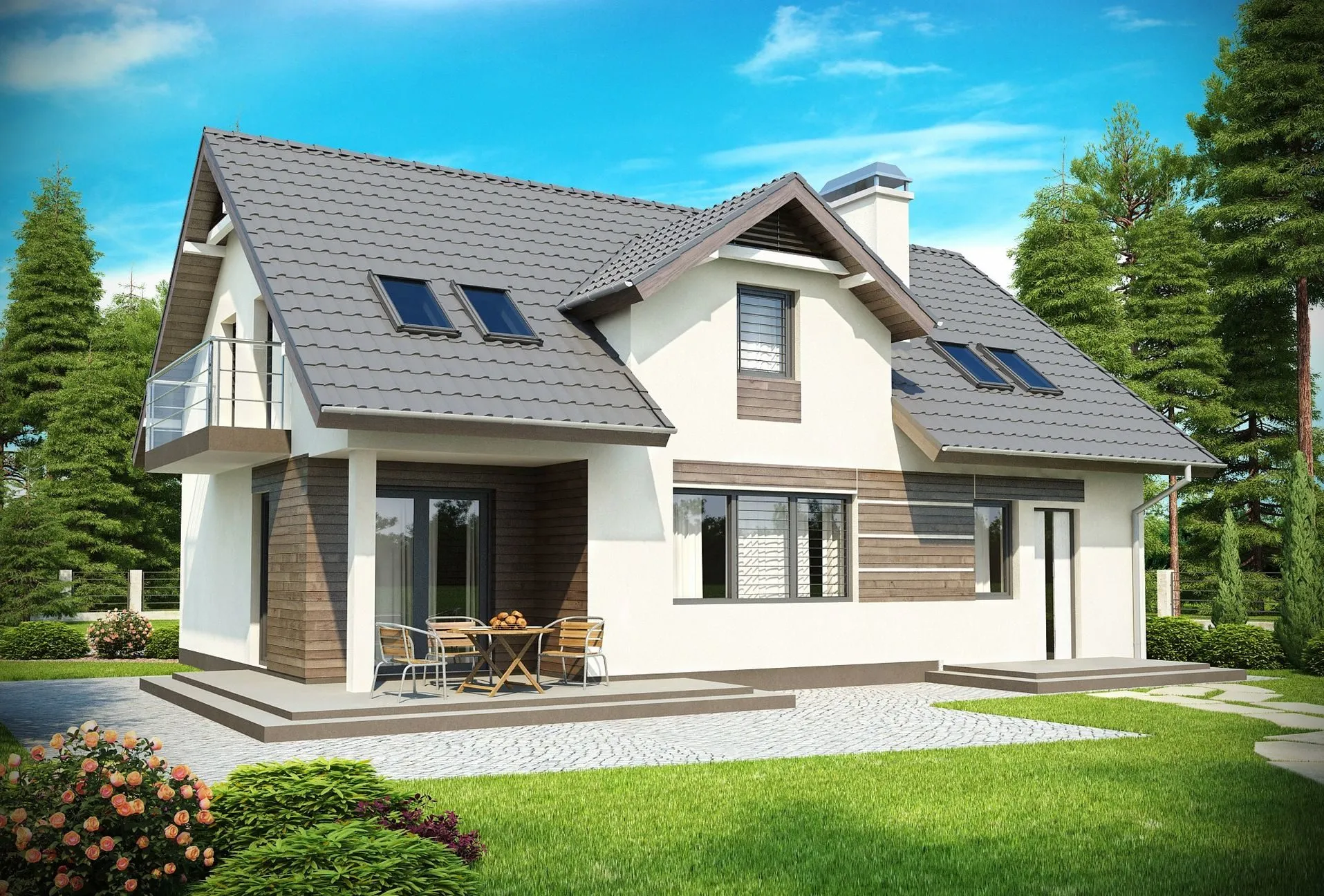

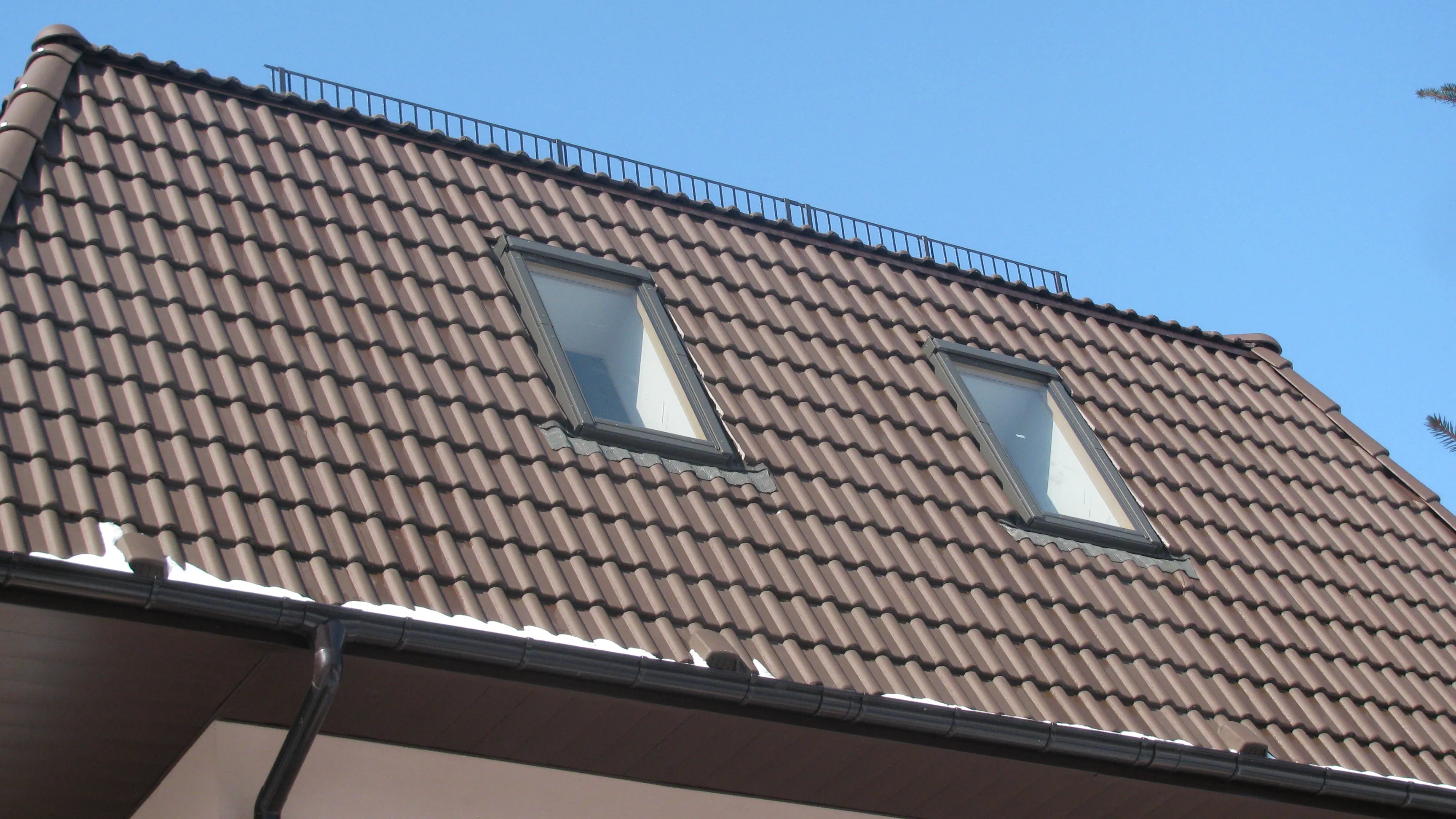

  Классические мансардные окна наиболее популярны в современных частных домах.

Совет!Тип и размещение мансардных окон рекомендуется выбирать, учитывая стиль здания и места расположения обычных оконных проемов. Иначе вид дома будет не эстетичным, и мансардные проемы будут вносить дисгармонию. При этом не следует отступать от ГОСТов.

Выбор кровельного окна

Решение о выборе конструкции, также как и о количестве мансардных оконных проемов, в идеале следует принимать на этапе создания проекта и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов мансардных оконных конструкций. Если же приходится перестраивать уже существующую крышу, сооружая мансарду в готовом доме, то необходимо внимательно обследовать устройство крыши. В старых постройках возможно и не удастся встроить оконный проем желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. В относительно новых домах, перестройка мансарду под жилое помещение, позволит встроить и подходящее по нормам мансардное окно. [ot-gallery url=»//lestnitsygid.ru/gallery/varianty-mansardnyx-okon»]

Конструктивные особенности

Чаще всего, крепление мансардных оконных конструкций производится между стропилами. Рамы не должны пропускать воду, количество которой на крыше гораздо больше, поэтому конструкция должна быть герметичной. Наиболее простой способ купить у производителя готовый стеклопакет, который будет защищать помещение от холода и протекания.

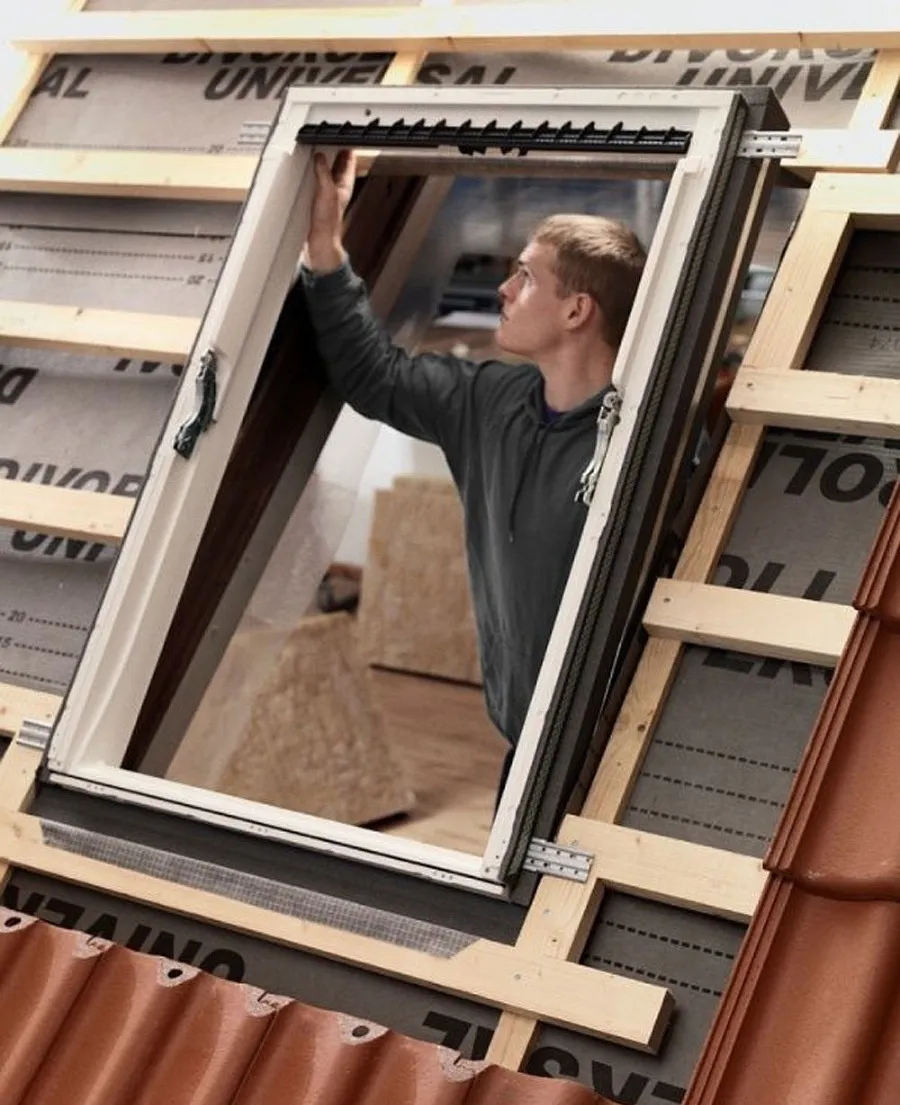

Готовое изделие гораздо проще устанавливать, а эффективность его выше.

Крепление в кровле мансардных оконных конструкций производится с помощью опорной пластины. Отводке влаги помогает рамный оклад в виде металлической рамки. Чтобы открыть стеклопакет предусмотрены фрикционные петли, устроенные над центральной осью окна. Расположение петель устроено таким образом, что при открывании влага стекает на кровлю, а не в помещение.

Как проектировать

Проектировщики при планировании конструкции мансарды должны придерживаться строительных норм и правил и требованиям и ГОСТа. Основными являются СНиП II-26 и СНиП 21-01, придерживаясь этих нормативов можно обеспечить надежное и долгосрочное функционирование мансардных окон, в то же время, не нарушая технических и эксплуатационных характеристик крыши и всего здания.

Помимо технических моментов также важно учитывать эстетическую составляющую.

Основные требования ГОСТов и СНиП для оконных конструкций, устраиваемых в кровле, включают в себя:

• требования к углу наклона скатов, который не должен превышать 35 градусов;
• расположение надстроек должно выдерживать регламентные расстояния от внешних стен дома;
• открывающиеся створки не могут иметь размер менее 0,60х0,80 м;
• допустимый размер 1,20×0,80 м;
• проемы на конструкциях с вальмовой кровлей при 4-х угольном проеме не должны располагаться на фасадах, которые являются продолжением стены дома.

Облицовочные материалы согласно ГОСТу можно использовать различных типов: медные и металлические листы, черепица, пластиковые элементы. Жестких требований по конструктивным характеристикам нет в ГОСТах. Мансардные окна могут иметь выступы или утапливаться внутрь, иметь собственный козырек и водосточный желоб. Большие оконные проемы могут иметь балконную конструкцию, что украшает архитектурный облик здания. Окна-люкарны, которые характерны наличием боковых стен, также имеют место и органично вписываются в фасады со сплошным остеклением.

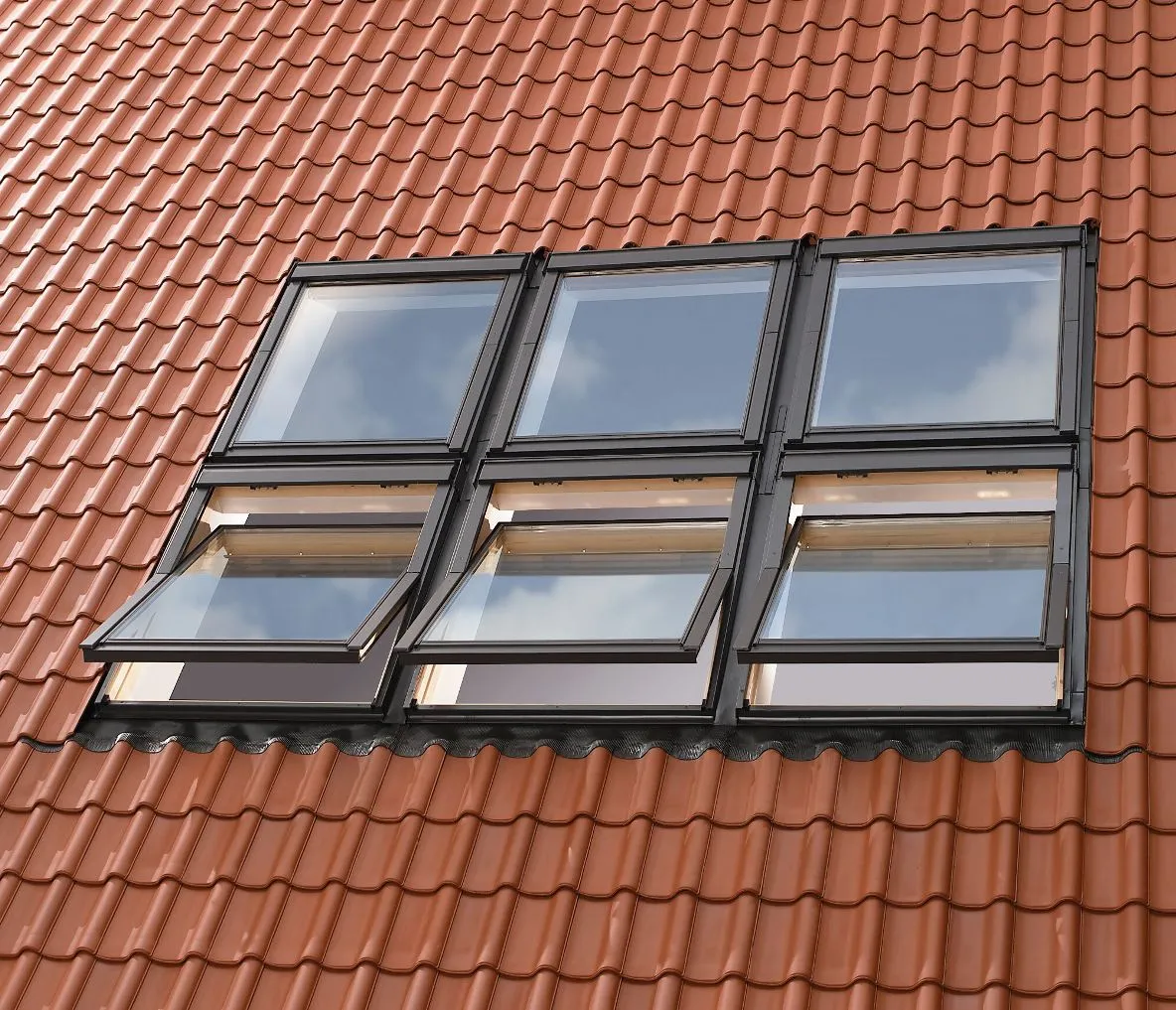

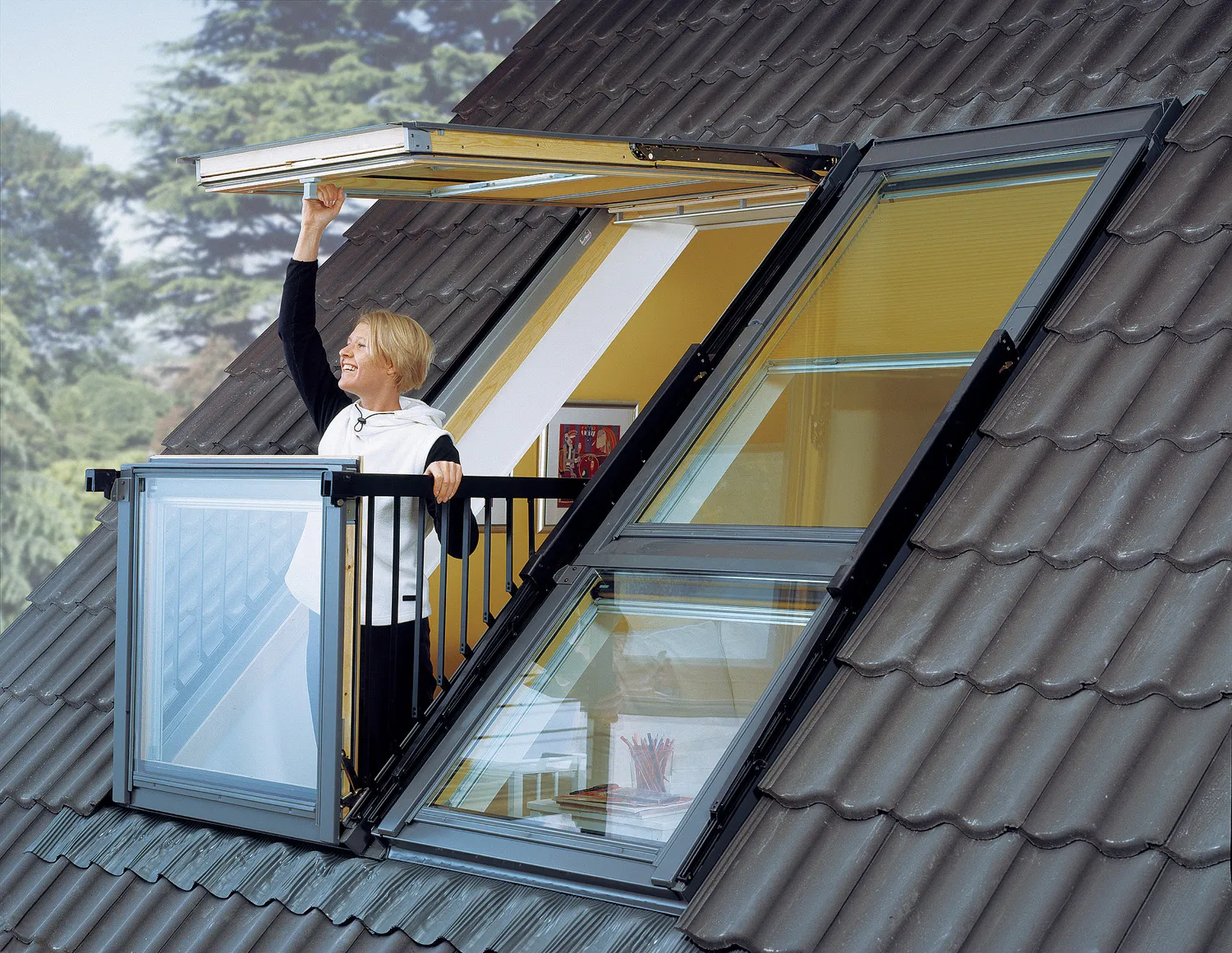

Довольно популярны оконные конструкции, способные трансформироваться в балкон.

Как определить площадь остекления

Размеры остекленной поверхности в мансардных помещениях, также как и во всех жилых определяются главным образом площадью комнат. Согласно ГОСТам, существующим в строительстве, соотношение жилой площади комнаты и площади остекления окон должно быть 1:10, т.е. 1 квадратный метр окон должен соответствовать каждым 10 м2 помещения. Для детских комнат, а также гостиных, устроенных на мансарде, соотношение рекомендуется выбирать 1:8. Все комнаты, исключая туалеты и подсобные помещения (кладовки, гардеробы) должны иметь минимум один оконный проем.

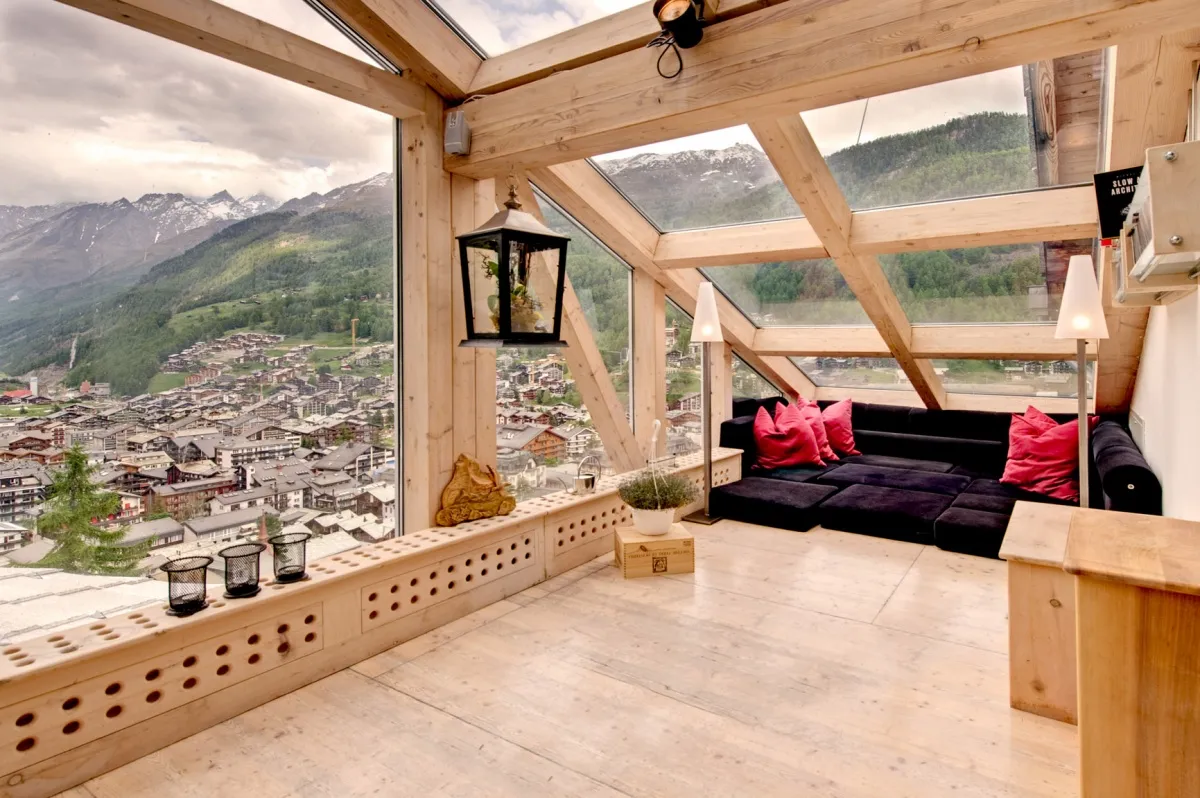

Иногда уместно остеклить всю площадь кровли.

Где разместить

Мансардные окна отличаются от обычных тем, что, благодаря своему наклонному расположению, они дают больше освещенности. Поэтому они получили широкое распространение. При проектировании места расположения мансардных оконных проемов следует учитывать принцип, по которому два разнесенных по разным местам окна дадут лучшую освещенность, чем одно такой же площади. Рекомендуемый ГОСТами уровень нижнего окончания проема – 85 – 125 сантиметров от уровня полов. Верхний же край не следует устраивать более чем 195-225 сантиметров от уровня полов. Таким образом, размер наклон зависит от угла наклона крыши — чем меньше уклон, тем длиннее проем.

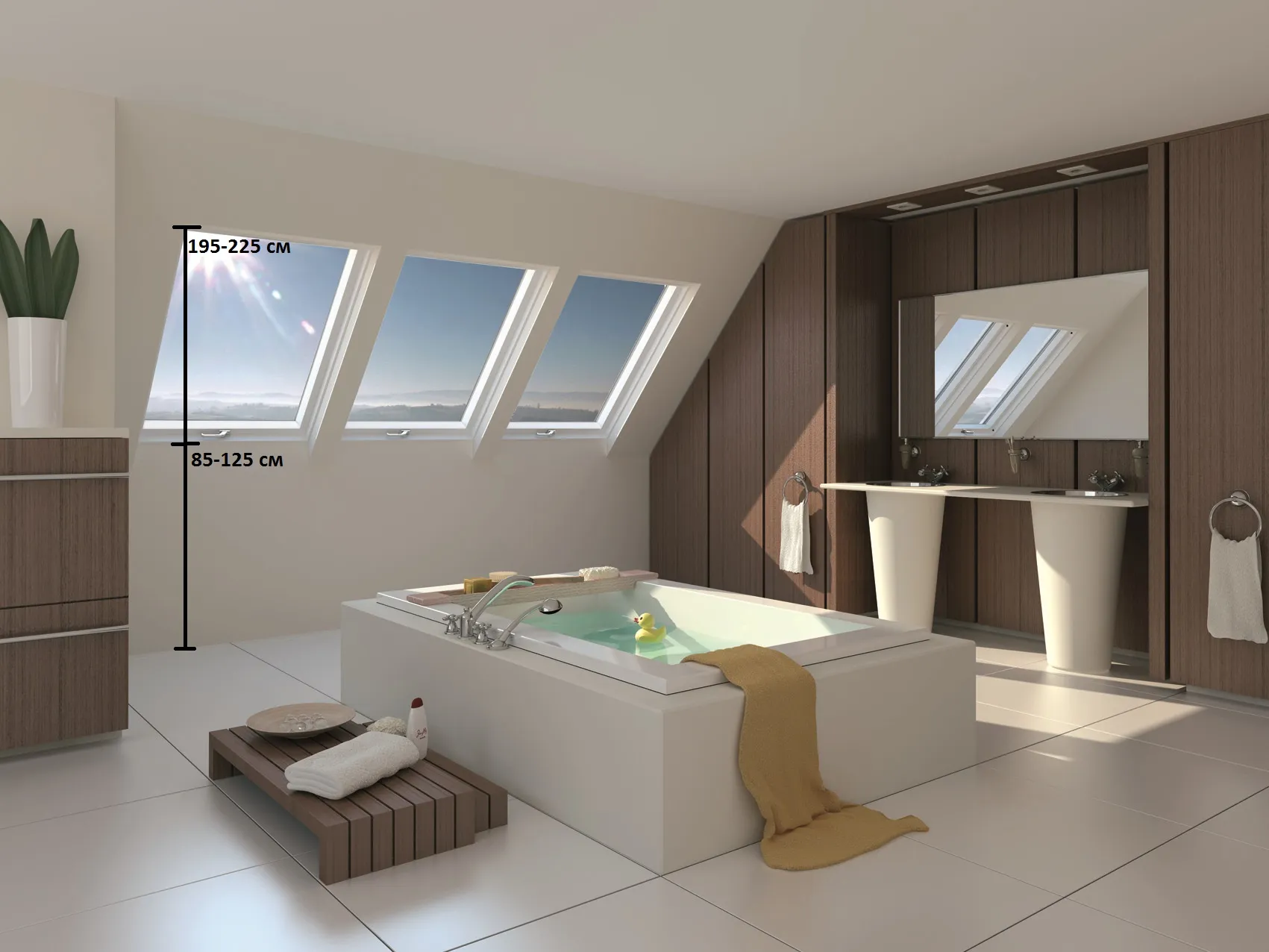

Правильное расположение мансардных окон.

Величина оконных проемов в соответствии с ГОСТом не должна быть более 10% от площади плоскости, расположенной ниже. Если оконные проемы на мансарде слишком велики, это может привести к излишним потерям тепла. К тому же стекло менее прочное, чем кровля и большая площадь остекленной поверхности может не сдержать природные осадки и сильные порывы ветра. Оптимальным решением расположения проемов – строго в центре между стропилами крыши.

Как выбрать систему открытия

Система управления окном – открывания и закрывания, зависит от конструкции и, в первую очередь, от оси открывания рамы. Ось поворота рамы может располагаться:

• в верхней части;

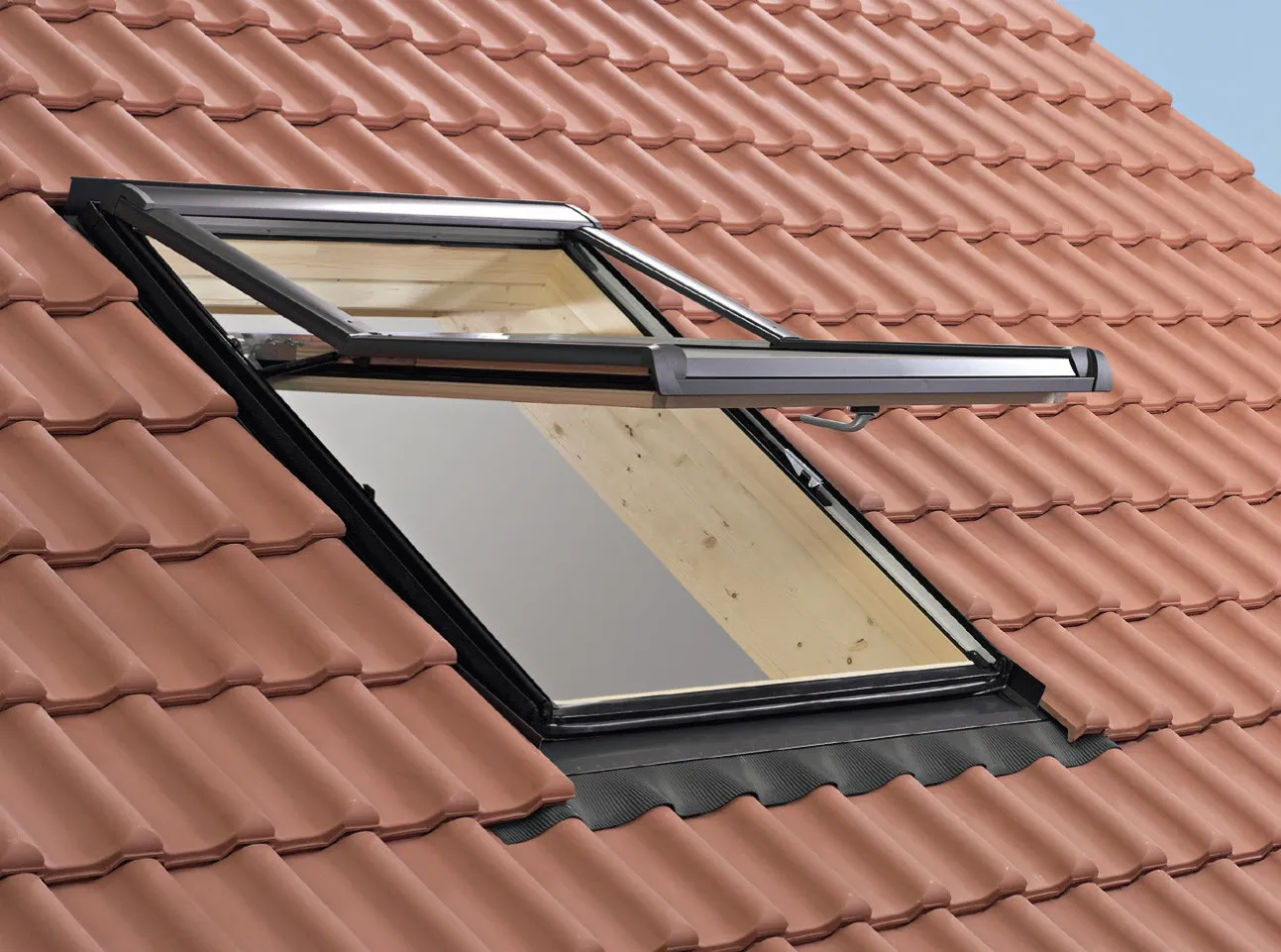

  Мансардные окна с верхним открыванием.

• в средней, центральной части рамы;

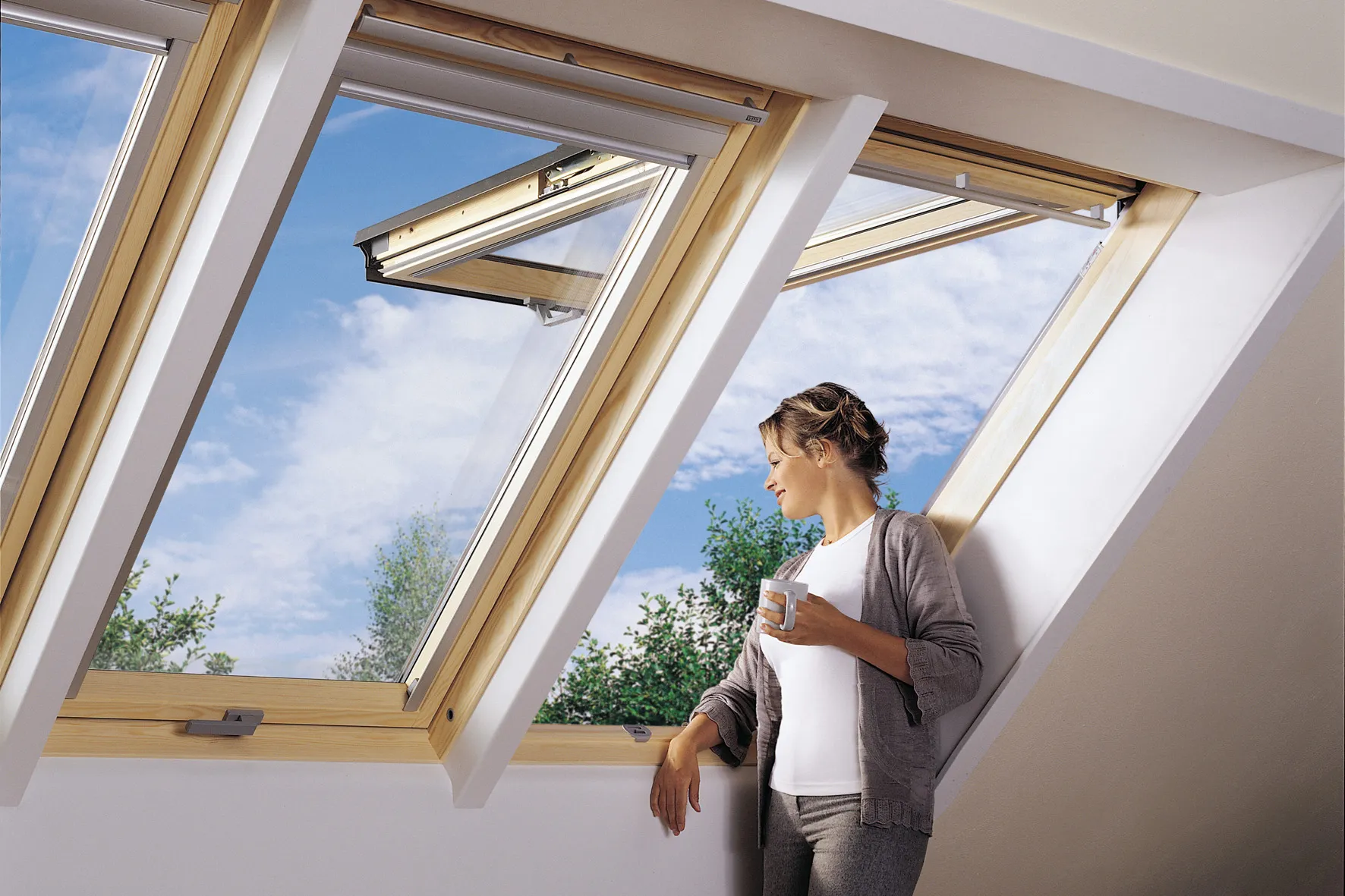

  Окна с креплением по центру рамы.

• на высоте 2/3 от размеров рамы;


  Крепеж на 2/3 размера рамы.

• комбинировано.

Комбинированная конструкция мансардного окна.

Самая распространенная схема управления имеет центральное расположение оси, поскольку такие конструкции наиболее просты и доступны по цене. Выбираем систему открытия окна https://www.youtube.com/watch?v=4lwYg9VfSk0 Оконные ручки, как правило, располагаются внизу рамы, но месторасположение может быть изменено по желанию заказчика. Если в семье растут дети, следует позаботиться об установке блокировки от произвольного открывания. При наличии в мансардном помещении нескольких проемов, допускается на некоторых из них глухая конструкция, т.е. без функции открывания-закрывания. Дорогие конструкции мансардных оконных проемов снабжаются дистанционным управлением и открывание производится электрическим (реже пневматическим) приводом. Такая система позволяет легко и быстро проветривать помещение.

Сколько стоит монтаж мансардной крыши?

Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
