Многие механические устройства требуют использования различных видов технического масла. Во время работы этих устройств, масло перегорает, теряет свои характеристики и становится неэффективным. Такое масло более не может быть использовано в технических целях и называется отработанным, потому что оно потеряло свои первоначальные свойства. Дальнейшее использование такого масла может привести к повреждению механических устройств.

Содержание:

Печь на отработке: Как сделать печь на отработке своими руками, инструкция и фото

Сжигать такое масло в печах в качестве топлива — это удачный ход по сравнению со сбросом его в систему канализации. Отработка — это дешевое или бесплатное масло, которое можно применять как топливо в печи. Печки, используемые отработку в качестве топлива, используются не только для отопления зданий и сооружений, но в лесу и поле, в гаражах и банях.

Принцип работы

Печь на отработке: Как сделать печь на отработке своими руками, инструкция и фото

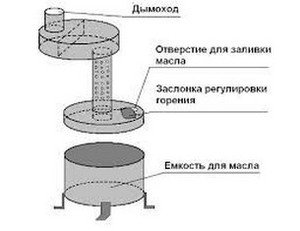

Работа такой печи основывается на горении паров масла. Это происходит следующим образом. В бак для топлива через воронку в специальное отверстие заливается не менее одного литра отработки или заполняется бак на 4/5 его объема. Для горения масла сверху льется немного бензина и поджигается. Через 5−7 минут горения бензин нагревает верхний слой масла, оно закипает, пары масла поднимаются над поверхностью, начинают гореть и подниматься по специально продырявленной трубе. Отверстия в трубе способствуют поступления воздуха, что помогает процессу горения.

Достигнув стабильного режима горения, температура в печи становится 800−900˚С. На трубе расположен бак, выполняющий функцию теплообменника. Его можно использовать как плиту для подогрева воды для своих нужд или для создания контура водяного обогрева. Если печь выполнена грамотно, то продолжительность ее работы на одной заправке может достигать от 12 до 20 часов. Регулирование температурой происходит с помощью отверстия, в которое вливается масло. Чтобы уменьшить температуру достаточно прикрыть отверстие заслонкой, а если полностью закрыть отверстие, то печь перестанет работать.

Конструктивно печи на отработке разнятся между собой, они могут быть простыми, состоящими из двух емкостей, трубы с отверстиями между ними и дымоходом (обязательный атрибут всех печей). Могут быть с принудительным наддувом воздуха для улучшенного сгорания топлива, подача масла может быть капельной для продления времени горения без дополнительной заливки масла вручную. Есть печи Стропува, принцип действия которых основан не на традиционном горении снизу вверх, а на горении сверху вниз. По этому принципу делаются многие самодельные печи длительного горения.

Заводские варианты печей на отработке

Печь на отработке: Как сделать печь на отработке своими руками, инструкция и фото

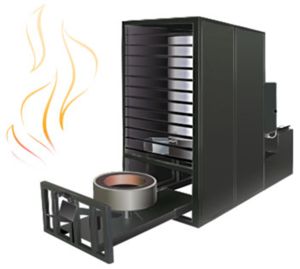

Заводы тоже не остались в стороне и наладили выпуск печей на отработке. Представленная на картинке печь изготовлена заводском оборудовании, имеет эстетичный вид, мощностью 12 кВт. Ее размеры 430*350*760 мм (длина, ширина, высота), выхлопная труба диаметром 108 мм, толщина крышки верхнего бака 6 мм, все остальные стенки 4 мм. Цвет печки черный, она окрашена термостойкой краской. Расход топлива в час — один-полтора литра. В печь заливается отстоянное масло, без осадков. Цена такой печи от 7 900 р.

Печь на отработке Жар-25 сконструирована для отопления пространства комнаты теплым воздухом. Топливом для нее берётся отработанное масло двигателей, гидравлических контуров, их смесей и дизельного топлива.

Характеризуется печь следующими параметрами:

  • температурой воздуха 50−70˚С на выходе из топочного агрегата;
  • плавной коррекцией скорости вращения насоса для установки нужной мощности 20−40 кВт;
  • мягкой регулировкой вращения вентилятора поддува для качественного сгорания отработки;
  • присутствием в комплекте топливного бака, позволяющего работать печи без дополнительной заправки топливом;
  • наличием сертификата качества и 12-месячной гарантии;
  • 130 кг веса;
  • расходуемым топливом за час от 2,5 до 4,5 л, автоматическим розжигом;
  • системой капельной подачи масла;
  • стоимостью от 92 000 р.

Можно ли самому сделать печь на отработке

Самое частое применение печей на отработке — это в обогрев неотапливаемых гаражей,где умельцы своими силами стараются создать себе комфортную темперутару. Сделать печку при небольших строительных навыках совершенно несложно. Есть простые конструкции, которые, тем не менее, эффективны в своем предназначении, о них ниже.

Инструменты и материалы, необходимые для изготовления:

  • аппарат сварочный с электродами;
  • металлический уголок для ножек;
  • болгарка со шлифовальным и отрезным кругами;
  • краска для высоких температур (по металлу).

Печь может быть изготовлена из листового железа и разно диаметральных обрезков труб.

Пошаговая инструкция:

Печь на отработке: Как сделать печь на отработке своими руками, инструкция и фото

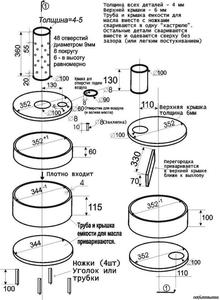

Нижняя камера в этой конструкции является одновременно камерой первичного сгорания и топливным баком. По размерам, указанным в чертеже вырезаются детали емкости для масла, края зачищают, дно и стенки сваривают между собой. Стенку целесообразнее оставить цельной, подойдет труба, соответствующего диаметра. С четырех сторон к стенке привариваются ножки из уголка. Крышку вырезают с отверстиями для трубы в центре и для заливного отверстия с края. Если сделать крышку съемной — в дальнейшем это облегчит задачу транспортировки печи и очистки бака.

В трубе, соединяющей нижний и верхний баки, сверлят множество отверстий, располагая их равномерно как по окружности, так и по высоте. Они нужны для подачи воздуха.

Трубы перпендикулярно привариваются к верхней крышке нижнего бака, на ней прикрепляют заслонку болтом, либо заклепкой. Диаметр отверстия под нее 6 см, она используется для заливки жидкого топлива и поджигания.

Верхнюю емкость изготавливают подобно нижнему баку, стенку также целесообразнее выполнить цельную из обрезка трубы диаметром 35,5 см.В нижней пластине отверстие под трубу смещают к краю, и приваривают небольшой отрезок диаметром 11 см для дальнейшего надевания его на перфорированную трубу.

Крышку верхней емкости выполняют из металла толщиной 6 мм, потому что она более всех подвергается воздействию высоких температур. В ней делают отверстие для дымохода. Ближе к отверстию для дыма на крышке приваривают отсекатель пламени, он выполняется из толстого металлического листа.

Дымовая труба приваривается сверху крышки, она же затем присоединяется к дымоходу. Чтобы придать жесткость конструкции, между верхней и нижней емкостью приваривается кусок трубы 2−3-сантиметрового диаметра или уголок в качестве распорки. Для придания печи цивильного вида, её красят жаропрочной краской по металлу.

Видео инструкция

Нюансы использования печи

Размещение печи должно оставлять удобный доступ и для подачи воздуха в отверстия и залива масла. Длина вертикальной части дымохода конструктивно должна быть 4 м и более. Удлинение его до 5−6 м способствует лучшей работе печи. Минимальное количество отработки, которое нужно залить — это 1−3 л. Чтобы розжиг произошел сразу, заливается 100 мл керосина или бензина, скрученная газета или бумага поджигается и вставляется в отведенное для этих целей отверстие. Проходит 5−7 минут и масло в емкости закипает. Печь можно разжечь без керосина. Но времени на ее разогрев понадобится больше. От величины зазора воздушной заслонки зависит температура, качество сгорания и соответственно КПД печи. Оптимальный промежуток один-полтора см. Во время горения добавлять масло можно в отверстие, в случае возгорания пролитого масла никоим образом нельзя тушить водой, нужно использовать огнетушитель.

Важно соблюдение правил по технике безопасности:

  • не применять легковоспламеняющиеся жидкости вместо масла;
  • не монтировать печку в местах сквозного воздушного потока;
  • не ставить рядом предметы легковоспламеняющиеся, в полуметре от печи пространство должно быть свободным;
  • не использовать агрегат при обнаружении неисправностей или дефектов типа негерметичности дымового канала;
  • не покидать объект обогрева на длительное время;
  • используемая отработка должна быть без водных включений.

Плюсы печи:

  • экономичность, простота конструкции;
  • возможность подключения водяного подогрева;
  • мобильна, легко демонтируется и транспортируется;
  • простой розжиг.

Минусы печи:

  • обязательная установка четырехметрового дымохода;
  • еженедельная тщательная очистка дымохода и емкостей от сожженных материалов;
  • масло для топлива должно храниться в тепле, т. е. для него необходимо отапливаемое помещение;
  • отработанное масло должно подвергаться предварительной очистке, в результате чего, оно становится не намного дешевле солярки.
