Печь на отработке своими руками

Можно сказать, что любой любитель садоводства может сделать печь для отопления своими руками, достаточно только немного упорства и использования правильной схемы. В дальнейшем, мы рассмотрим все подробности о том, как составляется схема и как правильно ее сделать. Часто интересные изделия и устройства не требуют больших финансовых затрат или усилий.

Содержание:

• Что представляет собой печь на отработке
• Особенности изготовления и варианты конструкций
• Секреты самостоятельного изготовления печки на отработке с водяным контуром
• Безопасность превыше всего

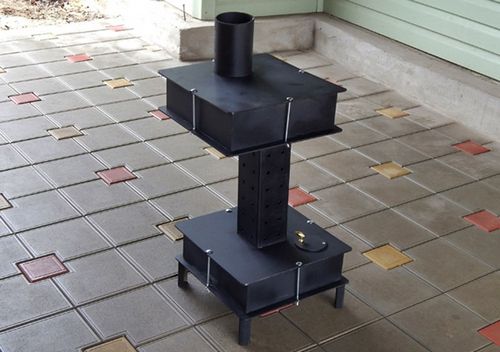

Печка на отработанном масле

Что представляет собой печь на отработке

На самом деле, печь, созданная на отработанном масле, это очень полезная конструкция. С ее помощью можно легко обеспечить эффективное отопление, не зависящее от центральной магистрали. Используют такое устройство в основном в помещениях, которые являются нежилыми – гараж, теплица, небольшой склад.

Народ часто называет такие приспособления чудо-печками. А всего лишь потому, что топливо для них стоит копейки. Ведь для ее работы используют различные масла, которые уже отработали свой ресурс в механизмах. Это масло из трансмиссии, мотора и другие. Поэтому эксплуатация не требует большого финансирования.

Задача такой печки на отработке заключается в отоплении всего помещения за счет нагревания самого воздуха, который находится в данном помещении. Если смотреть со стороны конструкции, то все устройство, по сути, состоит всего из двух отсеков для горения:

• в первом – сгорает масло, которое используется с образованием горючих паров;
• во втором – горючие пары с первой камеры перемешиваются с воздушной массой, при этом происходит быстрое сгорание паров, поскольку их температура очень высока.

В результате такого процесса и получается поступление большого количества тепла. Так что вполне реально использовать такую печь как основное отопление в помещениях нежилого формата. Ниже приведена самая популярная схема агрегата.

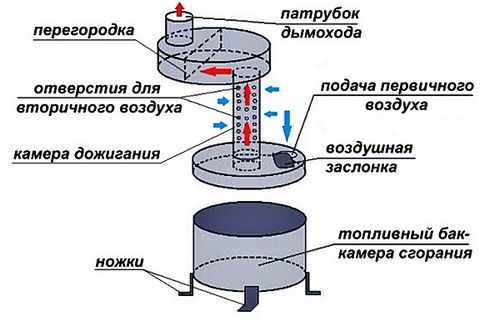

Схема печки на отработке

Но важно в такой схеме придерживаться определенных правил. Оптимальная работа обеспечивается только при условии перманентной подачи воздуха во все отсеки агрегата. К тому же, обязательно нужно произвести установку особой заслонки в первом отсеке. Она будет выполнять функцию регулирования количества воздуха, который попадает в устройство.

Такая печка обладает важными плюсами, которые так важны при обеспечении обогрева помещения:

• высокая безопасность (масло не горит, а происходит сгорание только его паров);
• простое изготовление, не требует особых условий в эксплуатации и уходе;
• для самостоятельного создания нужны материалы, которые есть под рукой, или купить их не составит труда.

Но есть и нюансы, как и в любом другом агрегате. Их нельзя упускать из виду, конструируя у себя дома чудо-печку. А именно.

1. Хранить масло только в теплом помещении. В противном случае оно будет замерзать и при этом терять свои качества, что негативно скажется на всей работе устройства.
2. Отработанное масло должно специально профильтровываться. Использование обычного грязного отработанного масла с СТО ни в коем случае применять нельзя. Печально, что самостоятельное очищение почти недостижимая цель.

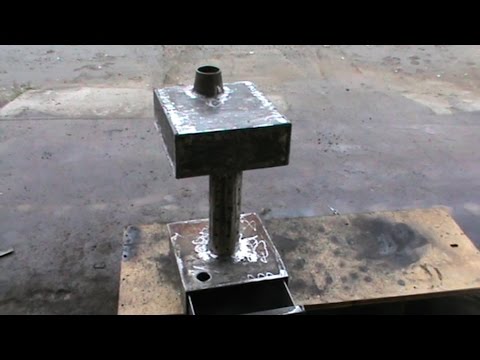

‘);»> Печь на отработке своими руками

Особенности изготовления и варианты конструкций

Самый простой вариант такой печки можно сделать из подручных средств в домашних условиях. Для этого понадобится.

1. Устройство, оснащенное вспомогательным наддувом.
2. Листы металла или газовый баллон.
3. Устройство, где масло будет поступать по каплям.

Существует несколько вариаций изготовления, которые мы рассмотрим ниже.

• Простейший вариант требует наличия газового баллона и листов из стали большой толщины. В качестве замены можно взять трубы из металла, которые имеют большое сечение.

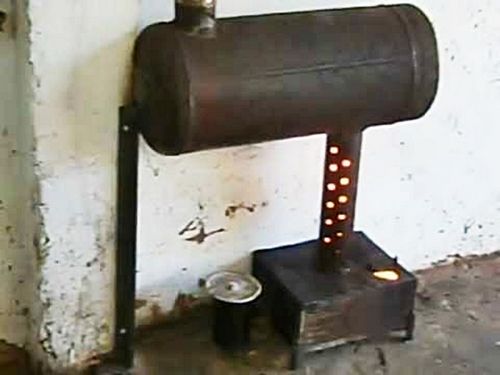

Простая печка

• Если изготавливать печь с наддувом, то не обойтись без дополнительной установки вентилятора. Он будет обеспечивать подачу воздушной массы во второй отсек. Стоит отметить, что так обеспечивается более эффективное сгорание паров. Также, получаемое тепло расходиться по помещению быстрее и более равномерно.

• Вариант с капельной подачей масла самостоятельно сделать довольно проблематично. Обязательно нужен соответствующий профессиональный чертеж (можно найти в интернете). Помимо этого, нужно обладать специальными знаниями и опытом в сфере строительства оборудования для отопления такого типа. В случае правильного сооружения такой вариант будет наиболее функциональным прибором.

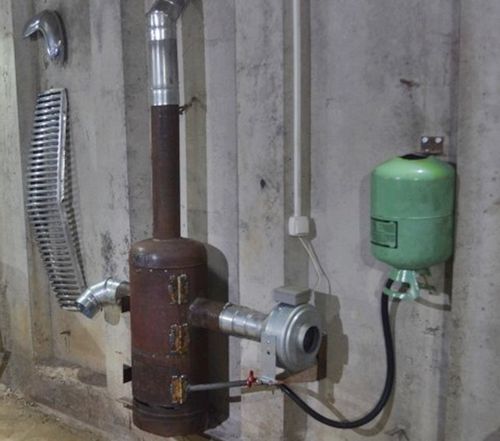

Печка с капельной подачей

Секреты самостоятельного изготовления печки на отработке с водяным контуром

Рассмотрим, как сделать стандартную печь на отработке собственными силами. В домашних мастерских и гаражах чаще всего можно встретить печь из листов стали. Такая конструкция не только легко справиться с отопительной функцией. На ней можно даже приготовить еду. Да и параметры ее позволяют пользоваться вплоть до маленьких комнатушек.

Для сооружения понадобятся такие материалы и инструменты:

• баллон емкостью 50 л;
• трубы со стенами в 2-3 мм для сооружения дымохода;
• листы металла;
• аппарат для сваривания;
• трубы для изготовления горелки;
• болгарка и дрель;
• рулетка или метр;
• уровень.

Таким вот образом создается печь на отработанном масле.

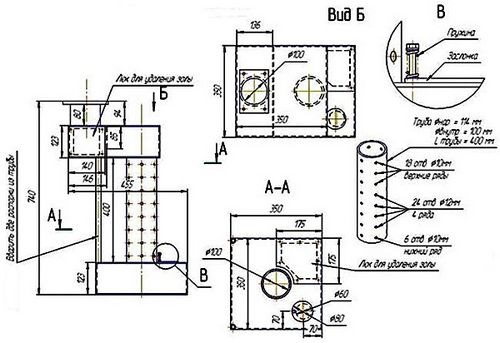

Чертеж печи с водяной рубашкой

1. Необходимо обзавестись желаемым чертежом будущей печи.
2. Далее изготавливается топливное и корпусное дно. Для этого подойдут металлические листы толщиною 6 мм. А вот резервуар можно сделать из стали меньшей толщины (4 мм). Здесь вам стоит поработать болгаркой, чтобы изготовить нужные заготовки.
3. Вырезаем полоску из 4 мм стали шириной 11,5 см. После этого согните полоску, чтобы получилось кольцо около 34 см диаметром. К нему приварить полоску. Так вы получите резервуарную трубу топлива, которое уже отработано.
4. Такой же толщины нужно вырезать круг диаметром в 34 см. Он будет использоваться как крышка для сооруженного резервуара. Нужно к этой крышке приварить железные уголки с четырех сторон.
5. Из 6 мм листа нужно вырезать полоску шириною 6 см и создать кольцо. Также, вырезать второй круг, диаметр которого немного больше 35 см (как и кольца).
6. По центру вырезается круг диаметром 10 см. Это нужно для формирования дымохода. Недалеко от него сделать отверстие поменьше (5,5 см). Через него будет подаваться топливо. Кольцо и круг свариваются в единое целое, чтобы получилась емкость, куда будет заливаться отработанное масло.
7. После этого необходимо сделать нижнюю часть бака. Для этого понадобиться стальной лист 6 мм, из которого вырезается круг. В нем проделать отверстие (2 см от края). Оно нужно для подсоединения дымоходного патрубка.
8. Патрубок изготавливается из трубы с 10 см сечением. Достаточно куска в 13 см.
9. Формирование перегородки происходит с использованием 6 мм стали. Нужен кусок размером 70 х 330 мм. Эту перегородку крепят с помощью сварки в круг, который больше. После этого можно установить патрубок.
10. В первой трубе необходимо сделать отверстия диаметром 0,9 см (48 шт.) каждые 6 см. Обработав данную трубу, ее можно установить в крышку топливного бака. Ее положение должно быть идеально ровным. Любое отклонение можно убрать болгаркой или напильником. Но работать нужно очень аккуратно.

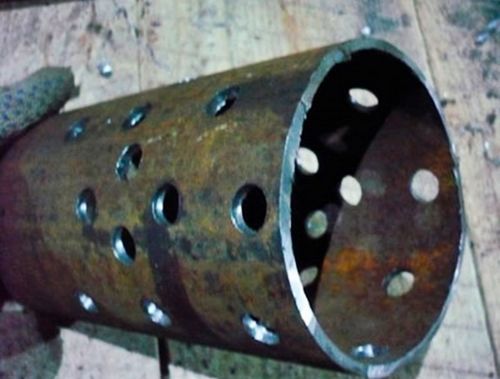

Отверстия в трубе

Важно: не приваривайте крышку к трубе. Но следите за ровным вхождением.

1. Верхнюю и нижнюю часть бака соединить, но не сваривать. Уплотнительные кольца обеспечат плотное и надежное соединение.
2. Емкость для топлива приварить к трубе с отверстиями.
3. Установите глазок (особая пластинка круглой формы) на отверстие, через которое подается масло. Прикрепить таким образом, что открывание и закрывание было легким.
4. Прикрепить дымоход. Его длина не должна быть меньше четырех метров. Наружная часть должна быть строго вертикальной, без изгибов и наклонов. Для проверки пользуйтесь уровнем. В помещении дымоход может иметь небольшой уклон, как на фото ниже.

Готовая печь

Безопасность превыше всего

В работе следует придерживаться техники безопасности.

• под печкой должна быть негорючая поверхность;
• если недалеко есть стены, то стоит произвести отделку жаропрочными материалами;
• рядом нельзя держать вещи, которые легко воспламеняются;
• избегайте сквозняков там, где установлена печь; из-за них огонь может распространиться на топливо;
• перед растопкой отсек должен быть заполнен на две трети, а также долить небольшое количество бензина или растворителя; ‘то необходимо для начала горения и испарения топлива;
• вся отработка обязательно должна быть отфильтрована;
• не доливайте масло в огонь, когда идет стадия интенсивного горения;
• устройство нельзя оставлять без присмотра надолго.

Как видите, довольно легко создать печь на отработке своими руками. Главное, следовать рекомендациям по созданию и соблюдать правила безопасности. Теперь в холодную пору вам не придется мерзнуть в гараже или другом помещении. А больше интересной информации про чудо-печки можно увидеть в видео.

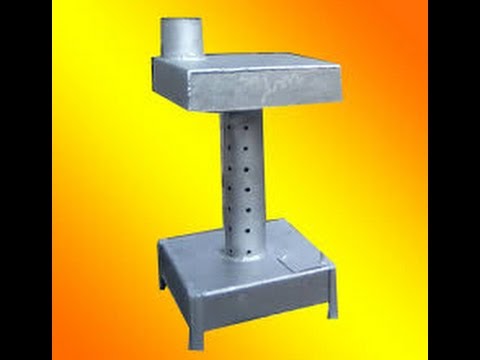

‘);»> Печь на отработке своими руками!
