Перекрытие – горизонтальная конструкция, являющаяся не только разделительным барьером между этажами, жилым уровнем и подвалом или кровлей, но и выполняет функцию передачи и распределения принимаемой на себя нагрузки на несущие стены и другие элементы, также обеспечивает жесткость дома.

Перекрытия в домах из газобетона: виды

А в том случае, если речь идет о кровельных, подвальных или цокольных перекрытиях, то они должны быть устроены таким образом, чтобы гарантировать сохранение тепла.

Устройство монолитного армирующего пояса

Содержание

Для зданий из газобетона устройство армирующего пояса является обязательным. Кроме того, что он выполняет функцию распределения создаваемой нагрузки от самих перекрытий, стен верхнего этажа, и так называемой полезной нагрузки: людей, предметов интерьера, оборудования и т.д., армопояс компенсирует основной недостаток газобетона, связанный с его неспособностью работать на изгиб.
И несмотря на то, что газобетон хорошо выдерживает сжатие, отсутствие армирующего пояса приведет к неравномерной нагрузке на несущие стены. В итоге на стенах появляются трещины, а некоторые блоки могут даже лопнуть. Для устройства армирующего или обвязочного контура используются тяжелые виды бетона и арматура, соответствующая классу А III.

Перекрытия в домах из газобетона: виды

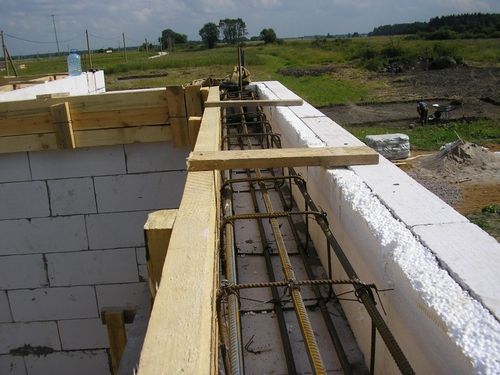

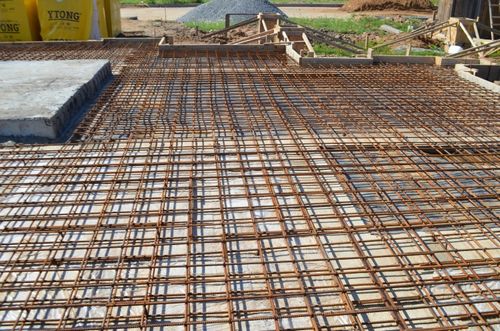

Одним из способов устройства армирующего пояса может быть следующий:

  • сначала по внешнему краю устанавливаются блоки из бетона или можно использовать для этого силикатный кирпич;
  • между ними и краем перекрытия укладывается арматура, которая обязательно перевязывается (размер ячеек, в среднем, 10×10 см);
  • углы, внешние и внутренние, укрепляются стальными скобами;
  • после этого – армирующий пояс заливается бетоном

Перекрытия в домах из газобетона: виды

Основные виды перекрытий для домов из газобетона

При строительстве домов из газобетона можно применять как монолитные, так и сборные перекрытия. Перекрытия могут устраиваться по деревянным и металлическим балкам, с использованием пустотных плит из тяжелого бетона или ячеистого, сборно-монолитными конструкциями или изготавливаться непосредственно на месте в виде монолитной плиты.
Каждый вид перекрытия имеет свои неоспоримые преимущества и, соответственно, недостатки, но учитывая популярность использования газобетона в частном домостроении, на первый план выходят три следующих критерия выбора:

  1. Необходимость в использовании спецтехники;
  2. Стоимость материалов и монтажа;
  3. Скорость строительства.

Перекрытия в домах из газобетона: виды

Выбор перекрытий по прочностным характеристикам и максимальным нагрузкам, в большинстве случаев не актуален, так как все эти виды обеспечивают ее на достаточном для такой категории строительных объектов уровне, в среднем расчетные данные находятся в пределах от 500 до 800 кг нагрузки на 1 м² площади.

Но при выборе предпочтительны материалы имеющие меньший вес, при сохранении прочностных характеристик, и достаточный срок эксплуатации, соизмеримый с газобетоном, и стойкость к различным внешним воздействиям: природного или химического характера.

Перекрытия из газобетонных плит

Использование подобного по свойствами и характеристикам материала для перекрытий, для домов из газобетона является оправданным, особенно учитывая, что теплопроводность материала одинаковая. Тем более, что остановившись на этом материале, можно выбрать для устройства перекрытия дома:

  • сборно-монолитные конструкции, которые в процессе монтажа усиливаются устройством бетонных армированных соединений;
  • монолитные плиты;
  • армированные газобетонные плиты для перекрытий.

Перекрытия в домах из газобетона: виды

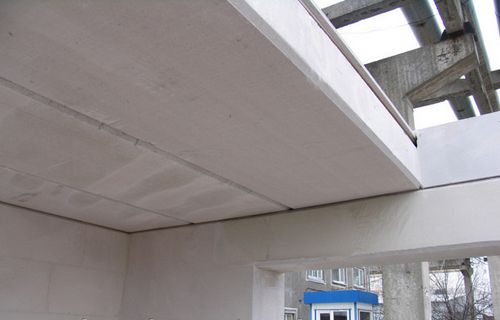

Многие производители газобетонных блоков предлагают изготовление плит перекрытий по индивидуальным размерам, но в среднем ее длина составляет до 6 м, ширина – до 1,5 -1,8 м, а толщина – всего 30 см, а расчетная нагрузка на 1 м² составляет около 600 кг. Изготавливаются газобетонные плиты для перекрытий только автоклавным способом, а плотность их соответствует D500.

Часто монолитные плиты снабжаются пазо-гребневыми соединениями, что обеспечивает плотность их прилегания друг к другу, а монтаж выполняется в максимально сжатые сроки – за одну рабочую смену бригада из 2-4 человек может выполнить перекрытие на площади от 50 до 120 м². Самый ответственный момент при монтаже перекрытий данным способом – согласование сроков изготовления плит, их транспортировки на участок и времени аренды подъемного крана, необходимого для этого.

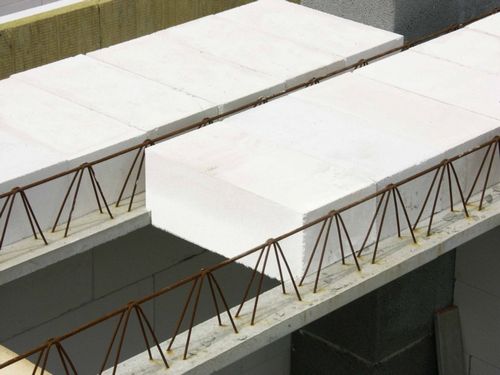

Для перекрытий с использованием сборно-монолитных Т-образных блоков используются специальные облегченные балки из железобетона, длина которых составляет около 7 м, а высота – всего 20 см. Вес такой конструкции приблизительно 120 кг, что позволяет выполнять ее установку ручным способом.

Перекрытия в домах из газобетона: виды

Шаг установки балок составляет 68 см, что при длине блока в 60 см, обеспечивает ему опору на балку равную 2 см с каждой стороны. При установке первого ряда, одна сторона блока перекрытия также должна не менее чем на 2 см опираться на несущую стену здания.

Образовавшиеся соединения между блоками, в виде канавок должны заливаться бетоном, класс его должен соответствовать В20, а после того как уложены все блоки перекрытия, вяжется арматурная сетка и укладывается слой бетона в 5 см. Полное схватывание бетона происходит спустя 4 недели, но частично нагружать конструкцию допускается через 6-7 суток.

Перекрытия из ЖБИ плит

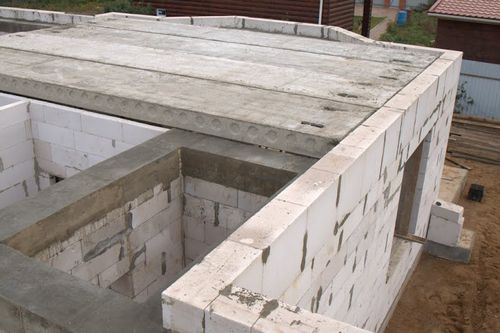

Традиционные пустотелые плиты перекрытий из тяжелого бетона вполне могут быть использованы и для домов, построенных из газобетона. Наиболее оправданно их применение в том случае, если образуемые пролеты 4,5-6 метров. Но до того, как приступить к монтажу, также необходимо устройство прочного монолитного армопояса, который и будет распределять ее довольно большой вес на несущие стены.

По стоимости – это один из наиболее экономичных вариантов устройства перекрытия здания, даже с учетом того, что необходимо привлекать для их установки спецтехнику, а именно кран. Кроме того, доставка плит на стройплощадку часто сопровождается определенными сложностями, учитывая вес и особенно длину изделий. Перекрытие данного вида плит допускает нагрузки в 800 и даже немного более на 1 м².

Перекрытия в домах из газобетона: виды

Деревянные и металлические балочные перекрытия

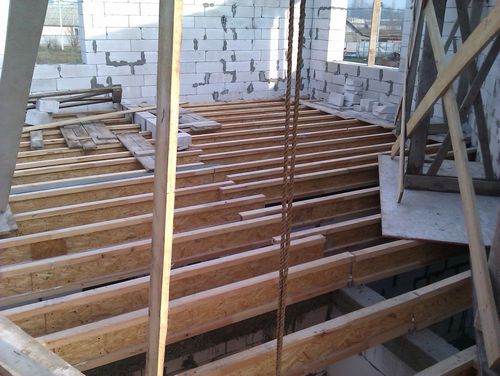

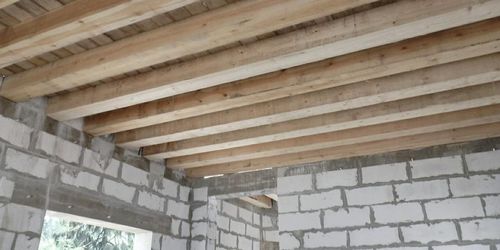

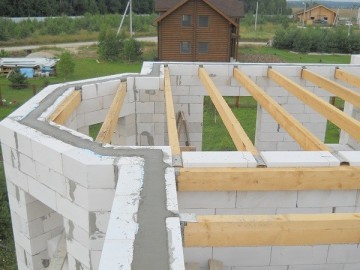

На деревянных балках в домах из газобетона можно устраивать не только межэтажные перекрытия, но также цокольные, мансардные или чердачные. Но не рекомендуется использовать данный вид в случае, если расстояние между несущими стенами превышает 6 м, в этом случае происходит образование прогиба, превышающего 1/300 длины бревна или бруса, используемых в качестве балок. Размер сечения балки определяется прежде всего ее типом, планируемыми нагрузками и длиной пролета.


Но важно соблюдать следующее правило: расстояние между осями смежных балок должно укладываться в пределах от полуметра до метра.

Опирание балки на предварительно подготовленный армированный пояс из монолитного железобетона должно составлять 12-15 см. Для их закрепления применяются имеющие антикоррозийное покрытие специальные анкерные пластины.

Но, отдав предпочтение деревянным балкам, следует помнить, что они должны быть обработаны антипиритными составами, а также средствами, направленных против размножения насекомых и различных микроорганизмов. Единственное, следует исключить средства, изготовленные на маслянистой основе, так как они препятствуют испарению влаги, а учитывая влагопоглощение основного строительного материала здания, будут ухудшать его прочностные и эксплуатационные характеристики.

Важно также позаботится и о достаточной теплоизоляции такого перекрытия – это убережет от формирования точки росы прямо в самой балке. Необходимо уделить внимание и соединению стены и балки, так называемого, узла сопряжения.

Перекрытия в домах из газобетона: виды

Для предотвращения конденсирования влаги в этом месте все зазоры должны изолироваться, например, герметиками или жгутами из пенополиэтилена. Не следует допускать полного соприкосновения по всей длины балки со стеной, в этом месте необходим 5-ти сантиметровый зазор, который заделывают утеплителем, чаще всего – это минеральная вата.

Балки, длина который превышает 4-4,5 м могут за счет своего прогиба деформироваться и разрушать монолитный пояс, поэтому рекомендуется перед их установкой, выполнять небольшую фаску на их концах для исключения проявления данных негативных процессов. После того, как установлены балки, можно приступать к устройству чернового пола и укладке теплоизоляции, А если выполняется цокольное перекрытие, необходимо позаботится и об эффективной пароизоляции.

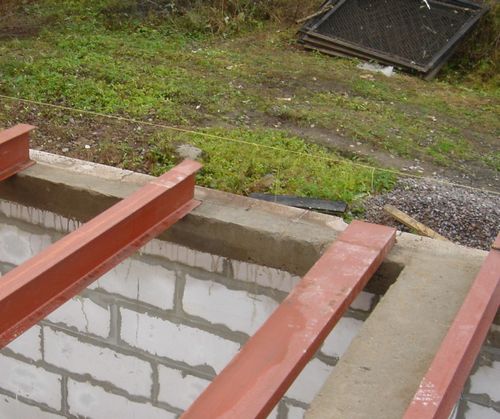

Аналогично происходит установка металлических балок, для которых используются:

  • двутавровые балки;
  • швеллера;
  • трубы с квадратным сечением.

Несущая способность их достаточно высока, они обеспечивают допустимые нагрузки до 500-600 кг на 1 м², но обязательно должны иметь надежную противокоррозионную обработку. Их установка, так же, как и деревянных балок, не требует привлечения спецтехники и может быть выполнена бригадой из 2-3 человек.

Перекрытия в домах из газобетона: виды

Монолитное перекрытие

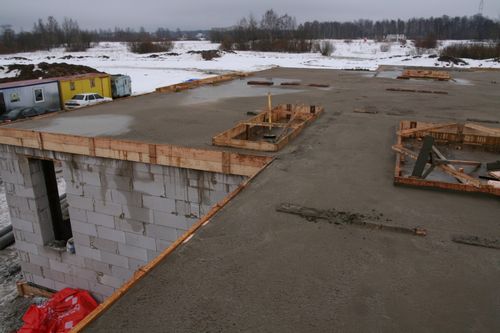

Устройство данного вида перекрытия также является допустимым в домах из газобетона и устраивается с помощью опалубки. Толщина плиты при этом может составлять 10-20 см. У такого перекрытия самая высокая несущая способность, превышающая 800кг/1 м². Для такого перекрытия не имеет значение величина пролета, а также конфигурация: его можно сделать и круглым, и полукруглым, а также любой другой формы.

Изготовить бетон можно непосредственно на участке, но рекомендуется использовать заводской, с точным соблюдением всей технологии его производства. Также, скорей всего, потребуются услуги бетононасоса, так как смесь необходимо подавать на некоторую высоту.

Перекрытия в домах из газобетона: виды

Отзывы

Юрий Седых, г. Тольятти
Для своего дачного дома из газобетона, я решил сделать перекрытия из деревянных балок, но когда заказывал блоки, узнал о возможности использования сборных конструкций, изготовленных из того же материала. А так как дача у меня используется круглый год, то вопрос теплоизоляции являлся актуальным. Двое мастеров, которые у меня работали на стройке, справились за два дня. С того времени в нашей семье новая традиция – отмечать зимние праздники на даче, и никто еще не замерз: в доме тепло и сухо.

Вадим Арколотов, г. Кострома
Строили семьей загородный 2-х этажный коттедж из газобетона. При разработке проекта, мне предложили использовать разные типы перекрытий для дома. Подвал от дома перекрыт монолитной плитой, а перекрытие между этажами и мансардой – устанавливались деревянные балки. В отличие от устройства монолитного перекрытия, когда пришлось остановить работы на месяц, в этот раз, весь процесс, вместе с черновым полом занял всего неделю. Пугали трещинами в блоках, но уже прошло 7 лет – и никаких проблем.

Виталий Погребежкин, г. Орел
Дом для свой семьи я решил построить сам. Выбрал для этого газобетон, но главное, что меня пугало, что не справлюсь с установкой перекрытий без помощи специалистов. Но узнав от своего знакомого, работающего менеджером в строительной компании о сборно-монолитных перекрытиях, решил, что у меня будут именно такие и не ошибся. Не имея специального образования я со своим братом справился с перекрытием первого этажа за неделю. Кроме того, что работать с этим материалов совсем не сложно, меня порадовал эффект – получилось быстро, красиво и не очень дорого.
