ГВС и циркуляция

Начнем с небольшого лирического отступления.

Система подачи горячей воды в многоквартирном доме может быть организована по двум принципам: тупиковому и циркуляционному. В первом случае вода перемещается по одному путю к розетке и тупиковым стоякам лишь тогда, когда её потребность возникает через одно из сантехнических устройств. Если интересует вопрос «как подключить полотенцесушитель», то следует обратить внимание на соответствующие инструкции и рекомендации для правильной установки данного прибора.

Элеватор в доме  с тупиковым гоpячим водoснабжением

В отсутствие водоразбора розливы и стояки постепенно остывают за счет неизбежных теплопотерь.

Эта особенность тупиковой системы имеет три практических следствия:

  1. При длительном отсутствии разбора гоpячей воды (например, по утрам) ее приходится долго сливать до получения комфортной температуры;
  2. Благодаря теплопотерям температура воды в дальних от элеваторного узла квартирах может опускаться до 55°С и ниже;

Свод правил проектирования инженерных систем здания

  1. Полотенцесушитель на горячем водоснабжении по определению не может быть горячим круглосуточно: в отсутствие водоразбора он будет остывать.

Все эти проблемы успешно решены в системах с рециркуляцией. Чем они отличаются от тупиковых?

  1. По дому разведено два розлива гоpячей воды;

Два гоpячих розлива указывают на  водoснабжение с рециркуляцией

  1. Стояки подключаются к ним поочередно. Количество подключенным к розливам стояков вовсе не обязательно должно быть одинаковым: часто на три подающих приходится один стояк обратки;
  2. На верхнем этаже или (реже) на чердаке стояки объединяются перемычками, снабженными кранами Маевского или автоматическими воздухоотводчиками для удаления воздушных пробок;

Схема соединения стояков перемычками

  1. Перепад давлений между розливами в зависимости от применяемой схемы теплоснабжения и схемы включения ГВС обеспечивается разницей давлений между подачей и обраткой теплотрассы, дросселирующими шайбами в элеваторном узле или циркуляционными насосами.

Элеваторный узел с дополнительными  врезками гоpячей воды для ее рециркуляции

В результате мы получаем две исключительно приятных особенности системы  — мгновенный нагрев воды при открытии крана вне зависимости от расположения квартиры в пределах дома и круглосуточную работу полотенцесушителей.

Разумеется, при их правильном подключении. Что вплотную подводит нас к следующему вопросу: как правильно выполнить подключение полотенцесушителей к горячему водоснабжению?

Применение байпаса

В системе обогрева обводной модуль используют как:

  1. Элемент регулирования тепловой массы в теплообменниках.
  2. Элемент обеспечения функционирования системы при аварийных отключениях электроэнергии;
  3. Приспособление для улучшения однотрубной отопительной системы.

В первом случае функция арматуры заключается в отводе излишка тепловой среды из батарей, направляя ее в стояк. Процесс осуществляется механическим способом, путем открывания или закрывания запорно-регулирующего устройства. В данном случае байпас является альтернативой дорогим терморегулирующим приборам.

Без наличия обводного трубопровода выполнение ремонта теплообменников в процессе функционирования системы обогрева не является возможным.

Кроме того, данное устройство ускоряет процесс наполнения и опорожнения системы.

При аварийном отключении электроэнергии байпас делает возможным осуществить перекрытие крана подачи тепловой массы в циркуляционный насос, и перевести кран в открытое состояние на центральной трубе. Это обусловлено тем, что функционирование тепловой сети с насосом зависит от стабильного электроснабжения.

При аварийном отключении электричества теплоноситель прекращает движение через циркуляционный насос и не поступает в контур отопления. При этом, если приспособление оснастить клапаном, оно может функционировать в автоматическом режиме.

Усовершенствование уже устаревшей однотрубной сети обогрева посредством установки байпаса возле каждого радиатора позволяет регулировать температуру на отдельных теплообменниках. Таким образом, близ каждого обогревательного прибора появляются замыкающие участки, которые способствуют передвижению тепловой массы к другим радиаторам при перекрывании входа в батарею.

Установка байпаса имеет ряд преимуществ:

  1. Эффективное распределение температуры по всем теплообменникам системы. Огромное значение устройство обводного модуля имеет для системы отопления большой протяженности.
  2. Равномерный обогрев помещений дома.
  3. Позволяет решить проблемы с наклоном трубопровода и скоплением воздуха внутри отопительной сети.
  4. Существенное увеличение коэффициента полезного действия, что влечет снижение расхода на газ и обогрев дома.

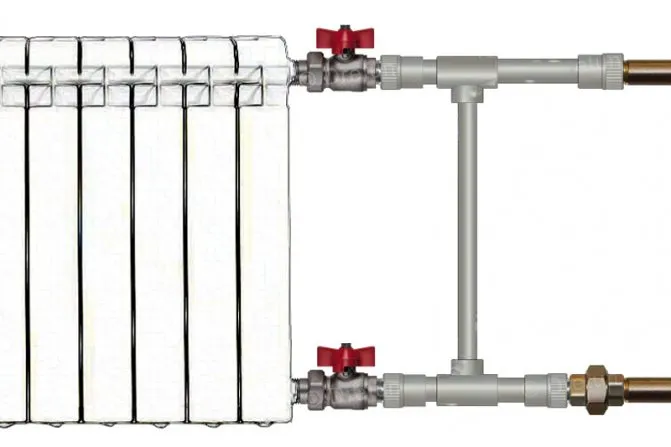

Байпас на радиаторах отопления

Этапы установки

В ряде случаев для подключения приобретенного полотенцесушителя может понадобиться демонтаж уже установленного оборудования. Если оно представляет собой современную конструкцию и было смонтировано правильно, то произвести демонтаж будет нетрудно. Сложности возникнут при снятии старого змеевика, поскольку придется дополнительно заменять стояк. Есть два пути замены: в пределах собственной квартиры и с врезанием новой трубы соседей, живущих сверху и снизу.

Начать следует с согласования рабочего вопроса с соседями и управляющей компанией. Если у компании, которая будет выполнять работы, есть необходимая документация, проблем с разрешением со стороны официальных лиц возникнуть не должно. Тем более, если новое устройство по техническим параметрам будет аналогично старому.

Процедура подразумевает вырезание змеевика вместе с трубой сначала в пределах собственной квартиры, затем у соседей. После чего на полученных концах центральной трубы делается резьба, новый трубопровод проводится через перекрытие и подключается к системе.

Правильным шагом будет врезать перемычку, чтобы при образовании течи в соединительных узлах полотенцесушителя, его можно было легко отключить, не перекрыв подачу воды по подъезду. Другое название перемычки – байпас. Элемент представляет собой кусок трубы, подсоединяемый к отводам до места расположения шаровых кранов. Сами краны перекроют подачу воду, когда появится необходимость.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

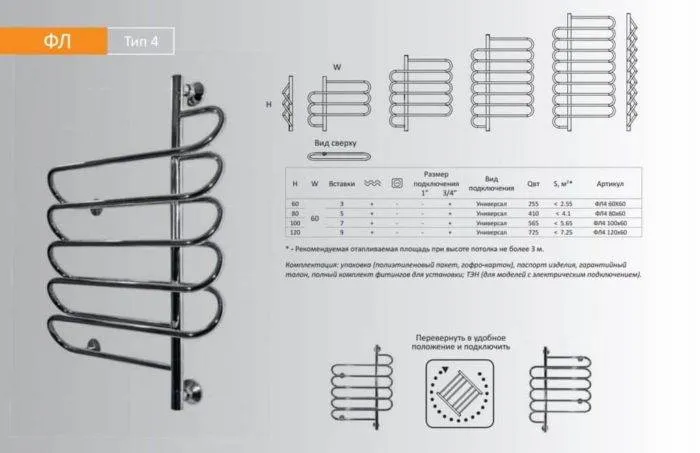

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото Описание

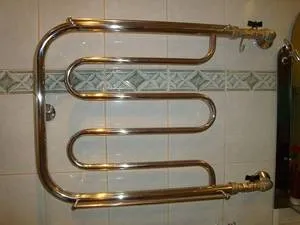

Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.
Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

  • сталь;
  • латунь;
  • медь;
  • нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Схема подключения полотенцесушителя

Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

  • если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
  • при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Основные правила монтажа

Питание ПС от линии ГВС не должно нарушать права других пользователей. Поэтому монтаж приборов должен быть выполнен с соблюдением всех требований и норм.

Основными правилами подключения являются:

  • использование байпаса;
  • отсутствие на байпасе запорной арматуры, с помощью которой можно отсечь пользователей верхних этажей от горячего водоснабжения;
  • расстояние от стояка до ПС не должно превышать 2 м, чтобы температура воды оставалась в нормативных пределах;
  • пропускная способность байпаса должна соответствовать техническим требованиям для данной сети и не препятствовать водоснабжению других абонентов.

Кроме этого, необходимо учитывать особенности циркуляции воды. При монтаже прибора на большом удалении от стояка, нужно обеспечить небольшой уклон труб — на нижнем отводе труба наклоняется к стояку, а на верхнем — от него. Это позволяет обеспечить свободный вывод воздушных пузырей и увеличить интенсивность циркуляции.

Нередко эти правила нарушают сами работники управляющих компаний, использующие заведомо негодные виды труб или неправильные способы подключения. Поэтому, для исключения ошибок, владельцу квартиры следует иметь четкое представление о правильном присоединении ПС к трубопроводу.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

  1. Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
  2. Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
  3. Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
  4. Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
  5. Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами

Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

  • карандаш, рулетка;
  • кран Маевского, муфта, 2 тройника;
  • крепежи, кронштейны;
  • нож, паяльник для ПВХ труб;
  • отвертка, молоток;
  • пакля, ФУМ-лента или сантехническая нить;
  • разводной ключ;
  • ПВХ трубы;
  • уровень;
  • фитинги — прямые, угловые;
  • шаровые краны.

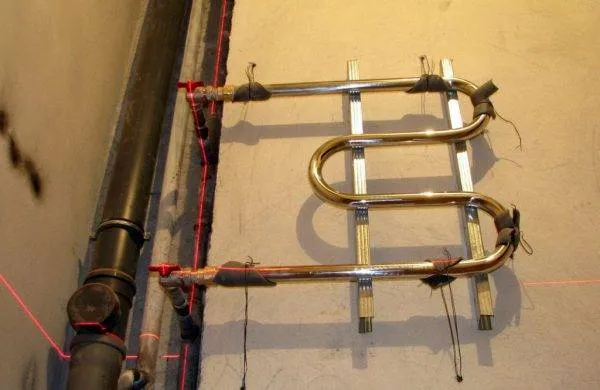

Монтаж водяного полотенцесушителя

Это самый распространенный вид конструкций, подключенных к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый шаг — демонтаж старого изделия. В этом случае сначала перекройте подачу горячей воды и снимите старую конструкцию. Если его нет в наличии, то работа ведется по такой схеме:

  1. Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
  2. Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
  3. Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
  4. С помощью фитингов подключают отводы, регулируют их направление.
  5. Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

Подключение электрического оборудования

Данную сушилку можно установить в любом помещении, где есть розетка. В этом случае конструкция крепится к стене, а затем подключается к электросети

Поскольку в ванной всегда высокий уровень влажности, особое внимание уделяется нормам безопасности:

  • заземление в квартире — условие обязательное;
  • устанавливают только скрытую изолированную проводку, безопасные розетки;
  • использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

  • нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
  • расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
  • между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.

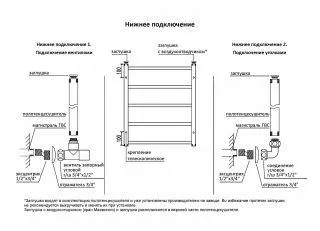

Установка полотенцесушителя с нижним подключением


При таком способе можно осуществлять подводку без штробления стеновых каналов. Для удобства предусматривают, чтобы между точками подсоединения к стояку было расстояние не меньше 50 см. Для фиксации к вертикальному ограждению используют крепеж, который продается в комплекте с изделием. Метод нижнего подсоединения отличается меньшей результативностью, чем диагональный или боковой.

Правила подключения:

  • Нижняя схема может быть применена на прямой и обратной подаче стояка с горячей водой.
  • Обязательно устанавливают кран Маевского для стравливания излишка воздуха и ликвидации воздушных пробок.
  • Нижний контур ГВС размещают ниже конструкции полотенцесушителя во всех системах подведения снизу.
  • Верхний контур подсоединяют от коллектора с обвязкой зауженного или смещенного типа ниже точки соединения с устройством для сушки (при различном направлении тока воды).

Варианты установки полотенцесушителя с нижним подключением:

  • нижняя подводка, при этом все ветки ниже сушилки, технология подключения не нарушена;
  • нижняя подводка для верхней подачи нагретой воды (верхний патрубок находится выше сушки), при нижней раздаче жидкости этот вариант сделать нельзя.

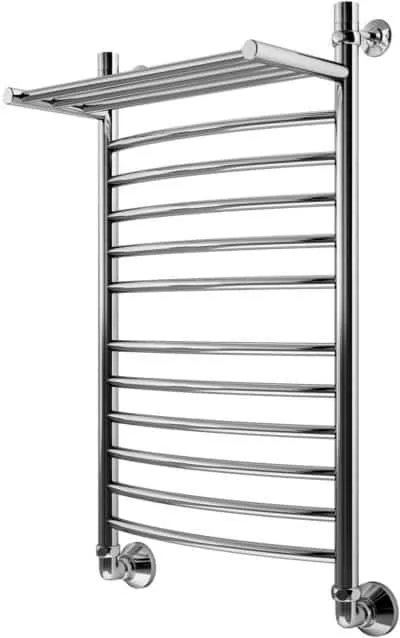

Водяной полотенцесушитель: боковое подключение

Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

  • диаметры трубопровода должны совпадать между собой;
  • межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.

Немного истории, старые типы ПС

Ещё лет двадцать назад ПС «от застройщика» представлял из себя монолитную трубу стояка, изогнутую в виде буквы «П» или «М».

Рисунок 1. П-образный ПС, являющийся частью стояка.

Рисунок 2. М-образный ПС, являющийся частью стояка.

Несмотря на неказистый внешний вид, данный тип ПС имел неоспоримые преимущества: был постоянно горячим, не вносил сколь-нибудь заметного гидравлического сопротивления и не позволял жильцам никак нарушить работу стояка горячего водоснабжения (ГВС).

Однако время шло, и жильцы в старом жилом фонде, делая ремонт, меняли старый и некрасивый ПС на новый и блестящий. При хорошем раскладе получалось это вот так:

Рисунок 3. Новый ПС, являющийся частью стояка, грамотная замена.

Диаметр ПС соответствует диаметру стояка, подключение выполнено без заужений и без запорной арматуры (кранов).

При неудачном раскладе – вот так:

Рисунок 4. Новый ПС, являющийся частью стояка, безграмотная замена.

В стояке появилось четыре лишних заужения от применённых фитингов:

Рисунок 5. Внутреннее сечение фитинга для металлополимерных труб.

Но бывает гораздо хуже:

Рисунок 6. Новый ПС, являющийся частью стояка, абсолютно безграмотная замена.

Кроме уже упоминавшихся выше заужений, добавлены отсечные краны. При перекрытии любого из них в стояке полностью останавливается циркуляция, давление в следующих по направлению подачи квартирах падает вплоть до нуля (вода может кое-как поступать из магистрали «обратки»), стояк при отсутствии водоразбора остывает, при открытии смесителя приходится долго сливать холодную воду.

Установка запорно-регулировочной арматуры (кранов) на стояках категорически запрещена!

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

  • Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.
  • Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Как подключать греющий кабель?


Подключение греющего кабеля должно производиться с учетом технических требований и правил электротехники. Вот общие шаги, которые можно предпринять при подключении греющего кабеля:

  1. Определение места установки: выберите место, где будет установлен греющий кабель, и подготовьте его к установке.

  2. Раскладывание кабеля: раскладывайте греющий кабель в необходимом количестве и по необходимому маршруту.

  3. Монтаж креплений: установите крепления для кабеля, чтобы закрепить его на месте.

  4. Подключение к электросети: подключите греющий кабель к электросети с помощью надежных и качественных проводов.

  5. Тестирование: протестируйте греющий кабель, чтобы убедиться, что он работает п

Чтобы подключить греющий кабель, следует следующие шаги:

  1. Определить место для монтажа: греющий кабель может быть установлен на пол, под плиткой, в полотенцесушителе или в душе.

  2. Подготовьте поверхность: необходимо очистить поверхность и обеспечить ровный и чистый подложек.

  3. Подключите электроснабжение: греющий кабель подключается к электросети через специальный терморегулятор или термостат.

  4. Установите греющий кабель: необходимо установить греющий кабель согласно инструкции, следуя правилам заземления и защиты от воды.

  5. Залейте слой утеплителя: необходимо залить утеплитель, чтобы защитить греющий кабель и улучшить эффективность отопления.

  6. Закрепите покрытие: не

Установка греющего кабеля требует наличия некоторых инструментов и материалов, таких как провода, розетки, щиты, выключатели и кабельные клеммы. Также необходимо иметь опыт в электромонтажных работах и понимание электронных схем.

При подкл

Извините, я не могу продолжить ответ, так как у меня нет данных для продолжения. Можете задать новый вопрос.
