На современном рынке отопительных устройств представлено множество вариантов оборудования. Давайте разберем, какое значение имеет обогреватель конвекторного типа или, другими словами, что представляют собой конвекторы.

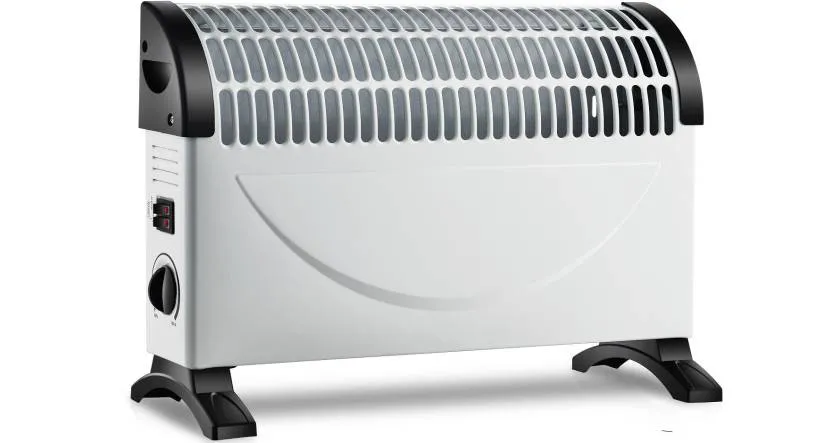

Напольный конвекционный обогреватель Напольный конвекционный обогреватель Источник bricomarche.pl

Общее описание оборудования

Радиаторы – группа технических устройств, которая предназначена для основного или дополнительного отопления помещения за счет эффективной теплоотдачи. В качестве источника могут выступать водяной контур, сжиженный или природный газ и электросеть. Рассмотрим, что такое конвекторный обогреватель, как он работает.

Традиционные агрегаты из чугуна или с масляным теплоносителем выделяют тепловую энергию посредством корпуса. Стенки могут нагреваться до +95 градусов по Цельсию, что небезопасно для пользователя. Решением этой проблемы стало изготовление радиаторов с перфорацией сверху и прорезями снизу. Так осуществляется остывание корпуса за счет относительно холодных потоков воздуха в области. Они по законам физики вытесняют теплую среду, которая распространяется по комнате. На этом явлении основан принцип работы конвекторного обогревателя .

Оборудование делят на 3 группы по типу источника тепла. Водяные подключаются к центральному или автономному водоснабжению, являются легкой и более эстетичной альтернативой чугунным «гармошкам». Электрический работает от сети. Здесь теплоотдача происходит за счет встроенного нагревательного элемента.

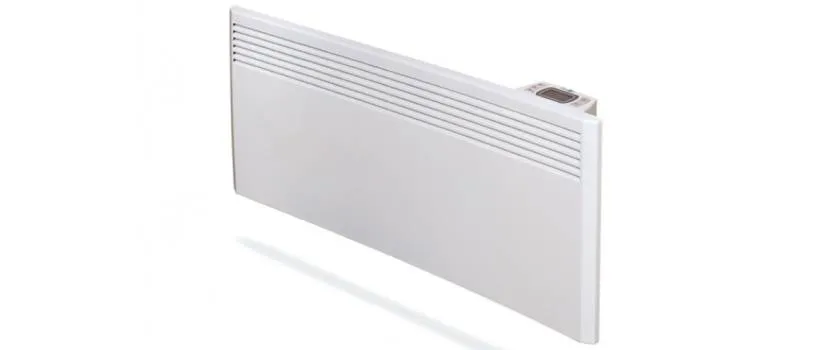

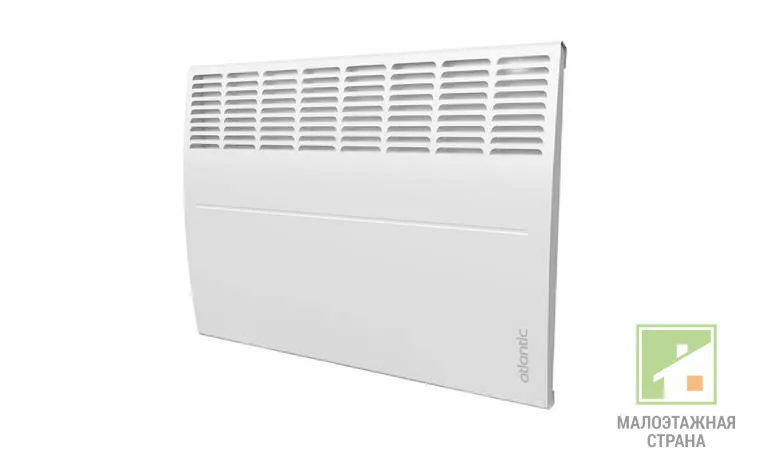

Электрический радиатор конвекторного типа Электрический радиатор конвекторного типа Источник vodopad.ru

Считается, что КПД этой серии оборудования равно 100 %.

Газовые конвекторы – экономичное и практичное решение. Но монтаж выполняется с учетом стационарной установки, протягивания трубопровода, обустройства отводного канала для продуктов сгорания топлива. Проектные и ремонтные сложности, итоговая смета на материалы и работу специалистов, обслуживание – причины малого спроса на оборудование.

Усовершенствование простых моделей выполняется за счет подключения термостатов. Могут быть вместо прорезей и перфорации установлены регулируемые заслонки – жалюзи. Иное решение – отлив щелей не в горизонтальном положении, а уклоном в сторону пола. Ознакомимся с устройством и критериями, как выбрать конвекторный обогреватель для дома.

Устройство радиаторов

Выбирая отопительное оборудование конвекторного типа нужно рассматривать предполагаемый источник тепла. В зависимости от этого различается устройство агрегатов, что отражается на требованиях к монтажным работам. Рассмотрим детальнее каждую серию.

Газовый

В корпус такого оборудования встроена герметичная камера закрытого типа и горелка.

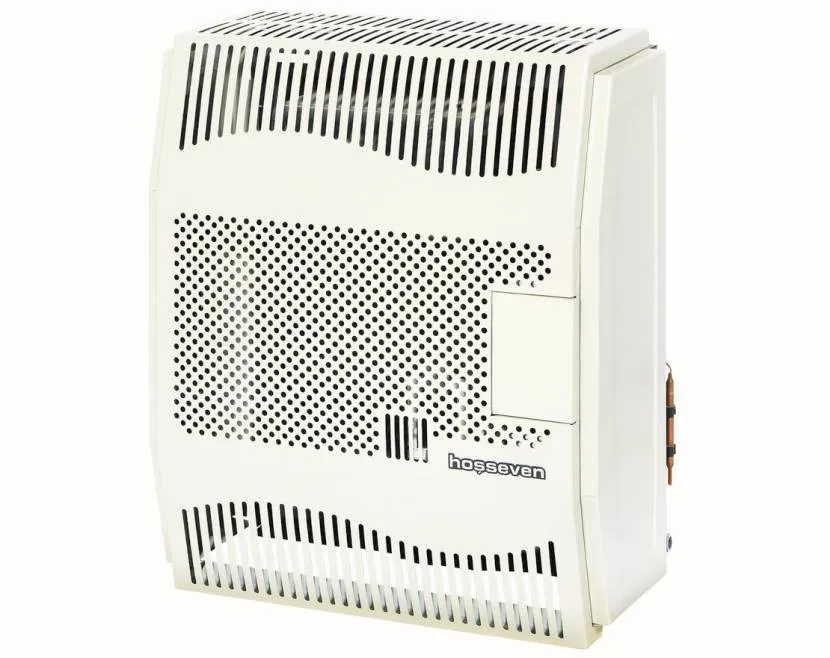

Газовый тип конвекционного Газовый тип конвекционного радиатора с закрытой камерой Источник kotlotorg.ru

В секцию, где происходит сгорание топлива, обеспечен доступ кислорода. Для этого на улицу выводится относительно широкий канал с ветрозащитной накладкой в виде решетки. Также здесь имеется патрубок для подключения отвода продуктов сгорания газового топлива наружу здания. Он вставлен внутрь подающей трубы. Такая система иначе называется коаксиальной.

Существуют модели с отсеком для сгорания газа открытого типа. Это положительное введение относительно декоративной составляющей. Однако в этом случае происходит частичный забор воздуха и его насыщение углекислым газом внутри отапливаемого помещения.

Выбирая агрегат необходимо учитывать тип горючего топлива:

  • природный газ – по ГОСТу он должен отвечать низкому давлению (1274 МПа);
  • сжиженный – для подключения предусмотрены редуктор и жиклер, для регулировки – блок управления.

Рассматривая образцы для долговечного пользования стоит предпочесть радиаторы с камерой отлитой из чугуна. Он дольше сохраняет тепло, трескается только резкого охлаждения или нагревания. Также это обосновано тем, что даже жаропрочная сталь со временем прогорает. С другой стороны, оборудование со стальными отсеками весят меньше на 10-15 кг.

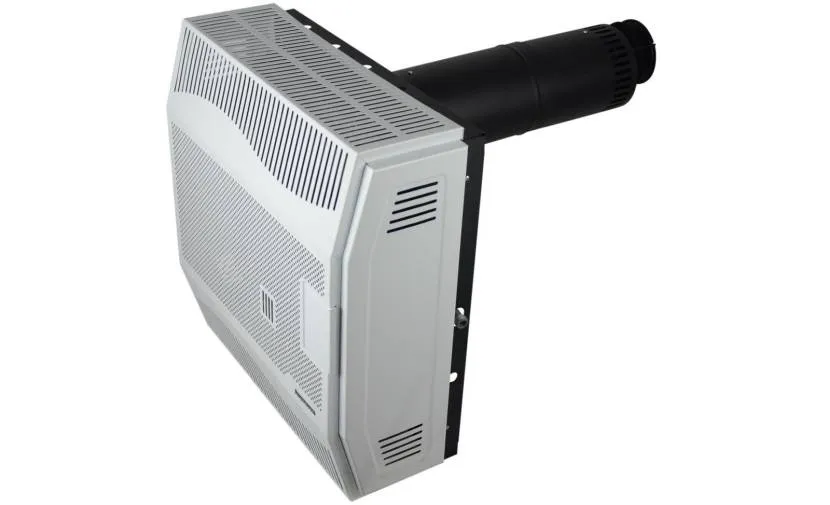

Модель газового конвектора с чугунной камерой Модель газового конвектора с чугунной камерой Источник 35.teplozhar.ru

Теплообменник, как правило, по площади проектируется для работы с температурой в диапазоне от +60 до +120 градусов по Цельсию. Нагрев происходит быстро и равномерно. Фактический нагрев может достигать +600 градусов, но в бытовых моделях это исключено.

Перед принятием решения нужно ознакомиться с некоторыми особенностями работы обогревателя:

  • высокий нагрев теплообменника провоцирует распад пылевидных частиц, поэтому необходимо регулярное проветривание отапливаемого помещение;
  • в области оборудования и в отдалении от него наблюдается ощутимая разница температур;
  • для обеспечения потока кислорода и отвода продуктов горения газа требуется доступ к улице, что вынуждает владельца формировать сквозное отверстие в стене;
  • если несущая конструкция выполнена из воспламеняющегося материала, то потребуется дополнительная изоляция канала огнеупорным уплотнителем;
  • рекомендуется выполнять монтаж коаксиальной трубы в районе оконного проема для лучшего проветривания (от откоса расстояние соблюдается минимум в 30 см, от пола – более 15 см);

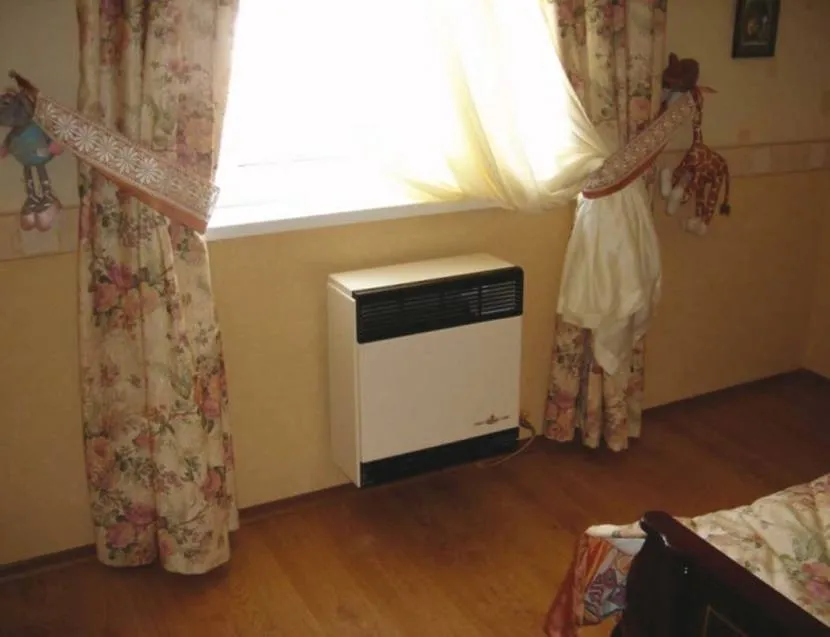

Традиционное расположение радиатора Традиционное расположение радиатора Источник mr-build.ru
  • прокладка газопроводной системы выполняется в строгом соответствии с требованиями по пожарной безопасности;
  • перед запуском отопительного оборудования необходима оценка специалиста на предмет правильности и исправности системы (в случае с центральным газообеспечением также требуется разрешение на подключение радиатора).

К достоинствам газового обогревателя относят экономичность. Это касается расходов на источник питания. Также пара конвекторов обходится дешевле, чем если установить котел с аналогичным топливом. Прогрев помещения выполняется быстро, так как теплоотдача от камеры сгорания начинается фактически сразу.

Водяной

Конструктивно конвектор для отопления представлен медной трубой для теплоносителя и алюминиевым оребрением из пластин в качестве теплообменника. Для подключения к центральной или автономной системе водоснабжения предусмотрены патрубки с резьбовыми фитингами. Чтобы исключить скопление воздуха в радиаторе, имеется воздушный клапан.

Конвекционный радиатор в водяным теплоносителем Конвекционный радиатор в водяным теплоносителем Источник mircli.ru

Корпус чаще изготавливается из тонколистовой стали стойкой к перепадам температур. На тыльную панель с лицевой стороны нанесена порошковая краска методом напыления. Для обеспечения конвекции внизу имеются прорези или площадка вовсе отсутствует, в верхней накладной крышке имеется перфорация.

Перед принятием решения стоит учитывать такие особенности работы водяного конвектора:

  • медь и алюминий хорошо проводят тепло, поэтому теплообменник одинаково быстро нагревается и остывает (это отражается на общей обстановке в помещении);
  • для эффективности отопительное оборудование часто выполняется в сравнительно большем размере, чем обычные радиаторы;
  • теплообменник представлен множеством пластин, на которых оседает много пыли, грязи и шерсти животных, которые необходимо постоянно удалять (в доме с аллергиками такой радиатор устанавливать не рекомендуется).

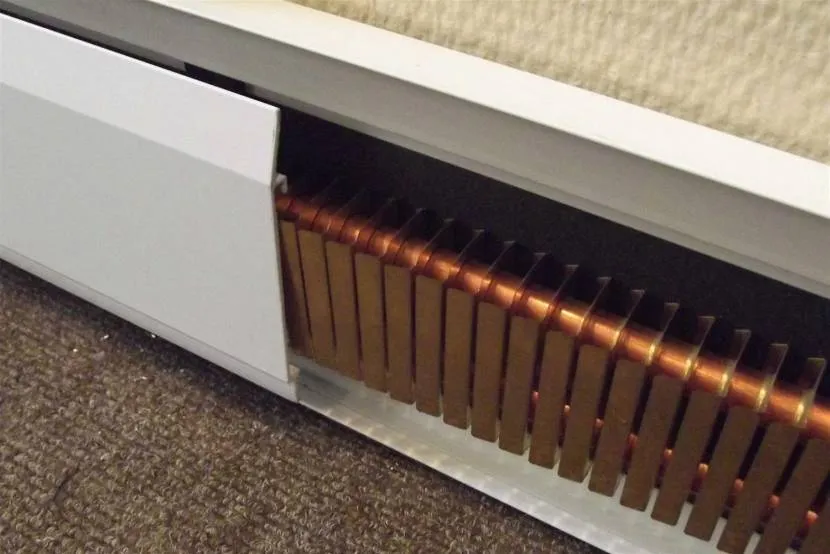

Водяной конвектор с медным оребрением Водяной конвектор с медным оребрением Источник konveyt.ru

Достоинств у водяного конвекторного обогревателя для дома достаточно, чтобы иметь большой спрос в частном секторе. Это оборудование допустимо для установки в квартире, доме или на даче без получения на официального разрешения. В отличие от традиционных радиаторов здесь эффективность наблюдается даже при низкой температуре теплоносителя. Общая масса агрегата невысокая из-за легкости меди, алюминия и стали. На вес в большей степени влияет объем теплоносителя. Но в большинстве случаев навесные радиаторы можно монтировать на гипсокартонные стены.

Электрический

Главным отличием электроконвектора отопления на фоне аналогов – отсутствие герметичной камеры сгорания топлива или трубопровода. Здесь внутри полого корпуса расположен компактный нагревательный элемент. Он преобразуется электрический ток в тепловую энергию.

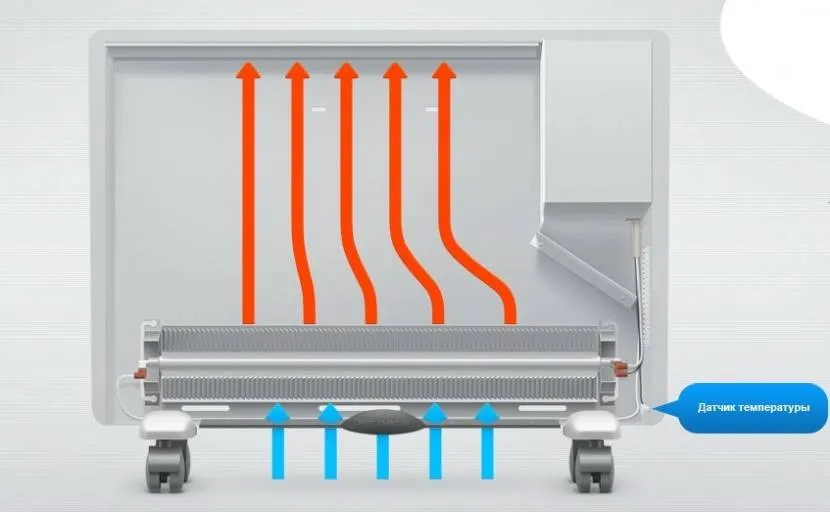

Устройство электроконвектора Устройство электроконвектора Источник termo-volga.ru

На основе этого главными достоинствами конвектора считаются:

  • мгновенное нагревание воздуха;
  • малый вес конструкции;
  • отсутствует система каналов для теплоносителя, кислорода или дымоотвода.

Узкий короб имеет следующие особенности:

  1. Материал. Для изготовления корпуса применяются алюминий либо тонколистовая сталь. С внутренней стороны обеспечена защита от коррозии, с наружной дополнительно нанесена порошковая краска.
  2. Верхний и нижний торец. Здесь присутствуют прорези, перфорация либо жалюзи. Последний вариант может быть регулируемым.
  3. Задняя стенка. На ней напаяны пластины для навешивания радиатора на ответные скобы или крюки.

Чтобы разобраться, какие электрические конвекторы отопления лучше для частного дома, нужно рассмотреть особенности встраиваемых нагревательных элементов. В таблице рассмотрены характеристики каждого из возможных ТЭНов.

Тип ТЭНа Описание Технические особенности
Стич (Stitch) В России принято название – игольчатый. Состоит из диэлектрика-пластины и нити накаливания. Токопроводящий элемент из сплава никеля и хрома имеет изоляционное покрытие термостойким лаком. Так обеспечивается защита сердечника от прямого контакта с кислородом. Проволока закреплена к основанию в виде множества петель с обеих сторон. Нагревание ленточного происходит в течение нескольких секунд до +250 градусов по Цельсию. На остывание уходит столько же времени. Работает радиатор бесшумно. Энергии потребляет относительно немного.
Трубчатый Исполнен элемент в форме колбы. Материал – высокопрочная сталь. Полость заполнена кварцевым, керамическим или магниевым песком мелкой фракции. С целью увеличения эффективности к колбе закреплены алюминиевые пластинчатые либо спиралевидные элементы. Техническое исполнение оребрения у производителей различается, но теплоотдача практически идентична. Источником тепла является встроенная в колбу нить накаливания. Так как нить накаливания изолирована от кислорода, срок ее эксплуатации продлен в 1,5-2 раза (на фоне игольчатого ТЭНа). Степень защиты нагревательного элемента может быть приравненной к IP24, что позволяет устанавливать радиатор во влажном помещении, но на отдалении от брызг (0,6-1 м). Полноценная теплоотдача начинается спустя несколько минут.
Монолитный Это цельнолитая конструкция с нитью накаливания внутри. Здесь герметичная колба изготовлена из силуминового сплава (в основе алюминий с кремнием). Наполнителем чаще является кварцевый песок. Оребрение здесь закреплено с четырех сторон, имеет Х-образную форму. Считается самым эффективным и защищенным от влажности. Теплопотери сведены к минимуму за счет герметичности и оребрения. На состояние окружающего воздуха влияния не оказывает. Дорого стоит, но применяется практически в любом помещении.

Для нагревательных элементов бытового типа характерна мощность от 0,3 до 6 кВт. Для замены ТЭНа обращают внимание на его длину. Рекомендуется рассматривать размер меньший на 10 см, чем чем корпус обогревателя. Также в паспорте должен быть указан перечень радиаторов, для которых применим тот или иной ТЭН.

В этом видео представлена обзорная характеристика электронагревательного оборудования конвекторного типа:

Критерии выбора оборудования

Чтобы определить, какой конвектор лучше установить в конкретном помещении (электрический, водяной, газовый), нужно рассмотреть условия эксплуатации и монтажа радиатора. Также учитываются мощность и габариты оборудования. Рассмотрим критерии выбора детальнее.

Монтаж

Различают два основных типа радиаторов: стационарные и мобильные. Первые устанавливаются в проектируемом положении без возможности перемещения. Это все водяные и газовые радиаторы, частично электрические. В этой группе выделяются обогреватели для навешивания, встраивания в стены или в пол. К мобильным можно отнести оборудования с подключением к сети, главное безопасно расположить кабель.

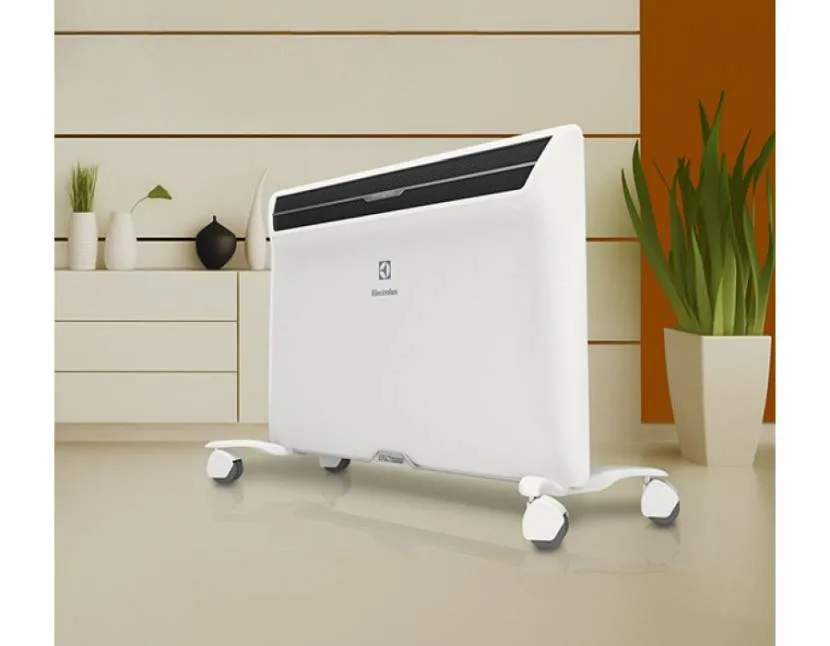

Мобильная модель конвектора отопления Мобильная модель конвектора отопления Источник ventoprofi.ru

В этом виде мастер рассказывает о сложностях и проблемах, с которыми можно столкнуться при установке водяного конвектора с водяным отоплением:

Условия эксплуатации

Для сухих помещений можно выбирать любой конвекторный обогреватель. Для кухни или ванной необходимо рассматривать степень защищенности нагревательного элемента и блока управления в случае с электрическим типом оборудования. Кроме этого, необходимо учесть температуру нагревания корпуса, чтобы исключить появление ожогов или возгорания окружающих предметов, декоративной отделки.

Второй момент можно исключить с помощью устройств, которые обеспечены автоматическим датчиком перегрева. Он отключает и включает оборудование при достижении установленных порогов температуры. Еще одно решение – установка терморегулятора. этот прибор позволяет самостоятельно корректировать теплоотдачу конвекционного обогревателя.

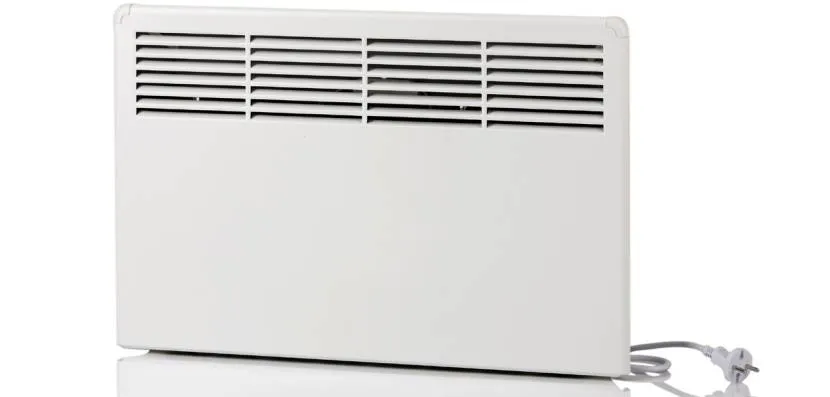

Конвектор с терморегулятором Конвектор с терморегулятором Источник elektro-teh.com

Мощность и эффективность

Для умеренного климата в советские времена были произведены расчеты. В результате и сегодня считается, что на 10 кв.м площади нужно учитывать 1 кВт энергии. Стоит отметить, что подобный ориентир актуален для дома, в котором практически отсутствуют теплопотери, высота потолка ограничена 2,7 метрами. То есть для постоянного конвекторного отопления ветхого жилья либо с высокими потолками нужно увеличивать мощность. Дополнительный источник тепла может быть выбран с меньшим значением относительно ориентира.

Эффективность радиаторов зависит не только от исполнения базовых комплектующих и его мощности. Дополнительно агрегат может быть оборудован вентилятором. Он обеспечивает принудительное движение нагретого воздуха, что ускоряет процесс согревания пространства в помещении.

Габариты

Размеры радиаторов зависят от типа агрегата, нагревательного элемента и его мощности. Также различной может быть толщина стенок корпуса, оребрения, трубопровода или камеры сгорания газового топлива. Кроме традиционных квадратных и прямоугольных коробов производители предлагают различные дизайнерские решения.

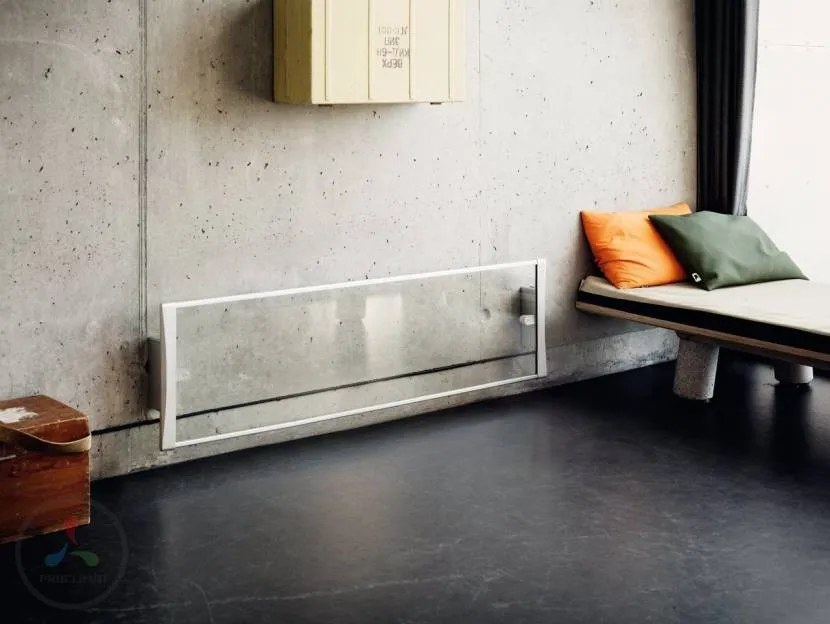

Электрический конвектор с прозрачной панелью Электрический конвектор с прозрачной панелью Источник proclimat.pro

Главное требование по эксплуатации

Принцип действия конвектора для отопления частного дома или квартиры состоит в проходе воздушного потока сквозь корпус оборудования. Это явление исключает возможность накрывания радиатора чем-либо с целью согрева либо просушки. Если перекрыть перфорацию или прорези в верхней торцевой части короба, то согретый воздух не сможет распространяться с должной эффективностью. В случае с электрообогревателем конвекторного типа влажность может оказаться пагубным фактором для ТЭНа или человека. Это обосновано тем, что вода отличный проводник тока.

В этом видео рассказывается об устройстве газового конвектора, его работе:

В видео проведен анализ технических характеристик трех электрических конвекционных обогревателей мощностью 2 кВт от популярных брендов в разной ценовой категории:

Коротко о главном

Конвекторный обогреватель работает за счет нагревания холодного воздушного потока, который поступает в районе пола.

По источнику тепла различают газовое, водяное либо электрическое оборудование.

В газовом обогревателе могут быть вмонтированы чугунные либо стальные камеры сгорания топлива.

В электрическом конвекторе устанавливаются нагревательные элементы трех типов: монолитный, трубчатый или игольчатый.

Критерии выбора радиаторов: мощность, способ монтажа, габариты, условия эксплуатации.
