Принцип работы вихревого самовсасывающего насоса для скважины — устройство и разновидности

1. Особенности конструкции
2. Принцип действия
3. Основные разновидности
4. Достоинства и недостатки
5. Сферы применения

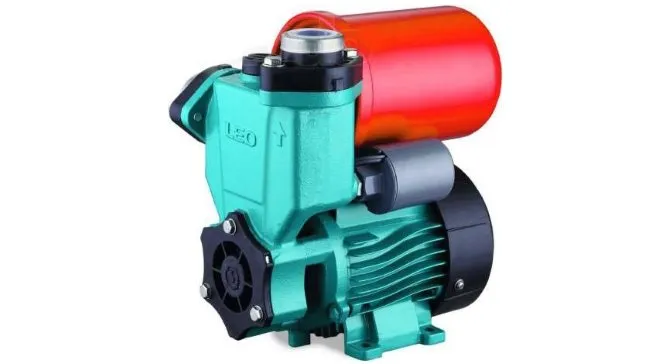

Вихревой насос, предназначенный для перекачивания жидкостей, объясняет свою значительную популярность как в производственных условиях, так и в бытовых нуждах. Современные производители предлагают разнообразные варианты вихревых насосов, которые отличаются как конструктивными особенностями, так и принципом работы. Однако общим фактором для всех этих устройств является наличие в их дизайне рабочего колеса с специальными лопатками, обеспечивающими вихревое движение.

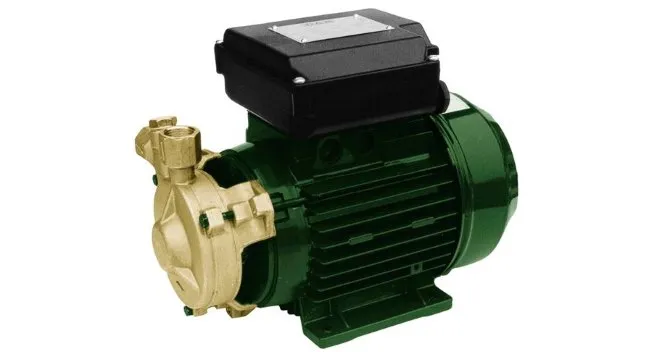

Вихревой насос DAB KP-60/6, предназначенный для использования в быту и в небольших производственных системах

Особенности конструкции

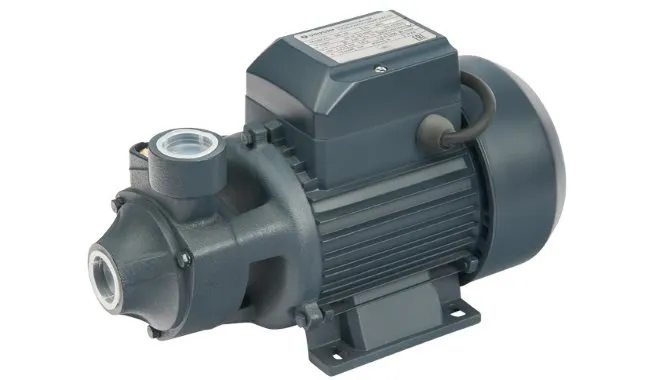

Основной элемент любого вихревого насоса, как уже было сказано выше, – рабочее колесо (крыльчатка), оснащенное лопастями, которые по отношению к оси такого колеса могут располагаться в радиальном или наклонном положении. Вращение крыльчатки происходит во внутренней части цилиндрической камеры, зазоры между стенками которой и торцевыми частями лопаток минимизированы. Жидкая среда сначала всасывается через входное отверстие, затем перемещается под действием лопастей во внутренней камере насосного устройства и выталкивается через выходной патрубок.

Конструктивно крыльчатка вихревого насоса представляет собой большой стальной диск, по окружности которого с помощью фрезерования сделаны выемки, формирующие лопасти. Принимающий и выходной патрубки вихревого насоса находятся в верхней части его корпуса.

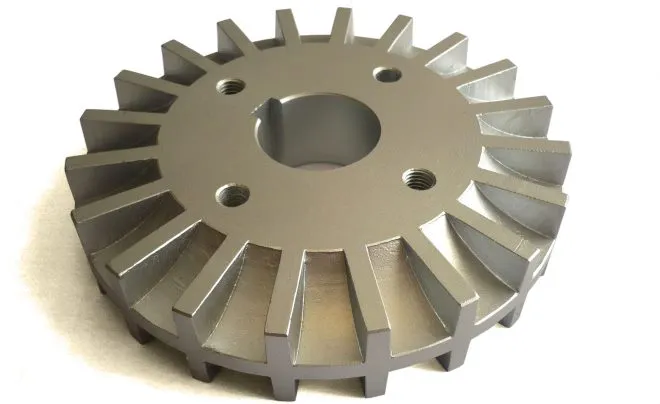

Рабочее колесо (лопастная крыльчатка) вихревого насоса

Во внутренней части вихревых насосных устройств имеется отливной канал, который концентричен оси вала и направлен от принимающего патрубка к выходному. Разделение всасывающей и напорной полостей рабочей камеры обеспечивает специальная перемычка, которая прижимается к рабочему колесу с минимально существующим зазором (составляющим две десятых миллиметра) и одновременно перекрывает не менее двух лопастей.

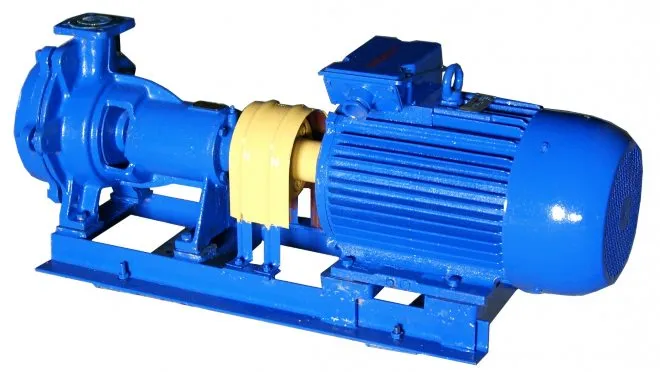

Если сравнивать насосы вихревые с устройствами обычного центробежного типа, то при аналогичных размерах и равной частоте вращения крыльчатки первые способны создавать значительно более высокое давление перекачиваемой среды (в семь раз больше). Вихревые насосы за счет особенностей своей конструкции могут не только функционировать в самовсасывающем режиме, но и перекачивать газово-жидкостные среды.

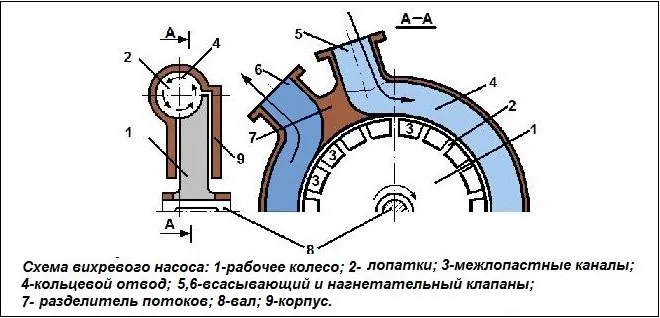

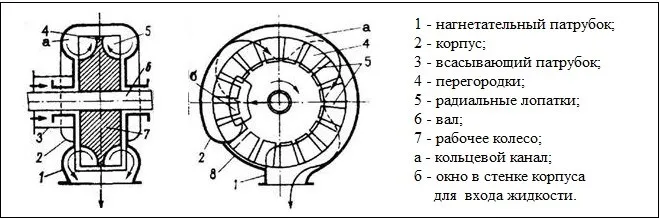

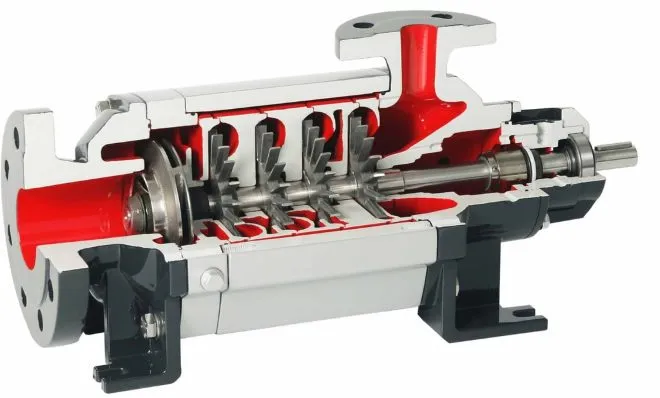

Устройство вихревого насоса

Крыльчатка насоса вихревого типа, вращающаяся внутри его корпуса, располагается в нем эксцентрично. Так создается наименьший зазор между торцевой частью лопаток и внутренними стенками камеры. Наиболее значимое различие центробежных и вихревых насосов состоит в том, что в последних жидкость, попадающая в рабочую камеру, двигается по касательной по отношению к окружности крыльчатки. Продвижение жидкости по специальной канавке, проходящей по всей окружности рабочей камеры, обеспечивается за счет центробежных сил, создаваемых при вращении жидкой среды совместно с крыльчаткой. Канал, по которому жидкость внутри вихревого насосного устройства перемещается от принимающего патрубка к выходному, разделен специальным уплотнительным выступом. Последний необходим для того, чтобы не допустить попадания перекачиваемой жидкой среды из напорной зоны во всасывающую камеру.

Принцип действия

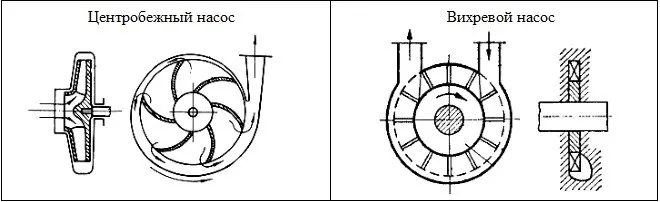

Принцип действия вихревых насосов довольно прост. При совместном вращении перекачиваемой жидкой среды и крыльчатки создаются центробежные силы, под действием которых жидкость выталкивается в выходной патрубок под определенным напором. Если сравнивать центробежный и вихревой насосы по принципу действия, можно выделить ряд отличий.
