Чаще всего вопрос о том, почему светодиодная лампа мигает, возникает после проведения ремонта или замены обычных ламп накаливания на энергосберегающие. Существует шесть различных способов решения этой проблемы.

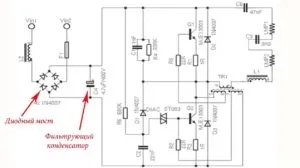

Вот одна из типовых схем энергосберегающей лампы.схема энергосберегающей лампы

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

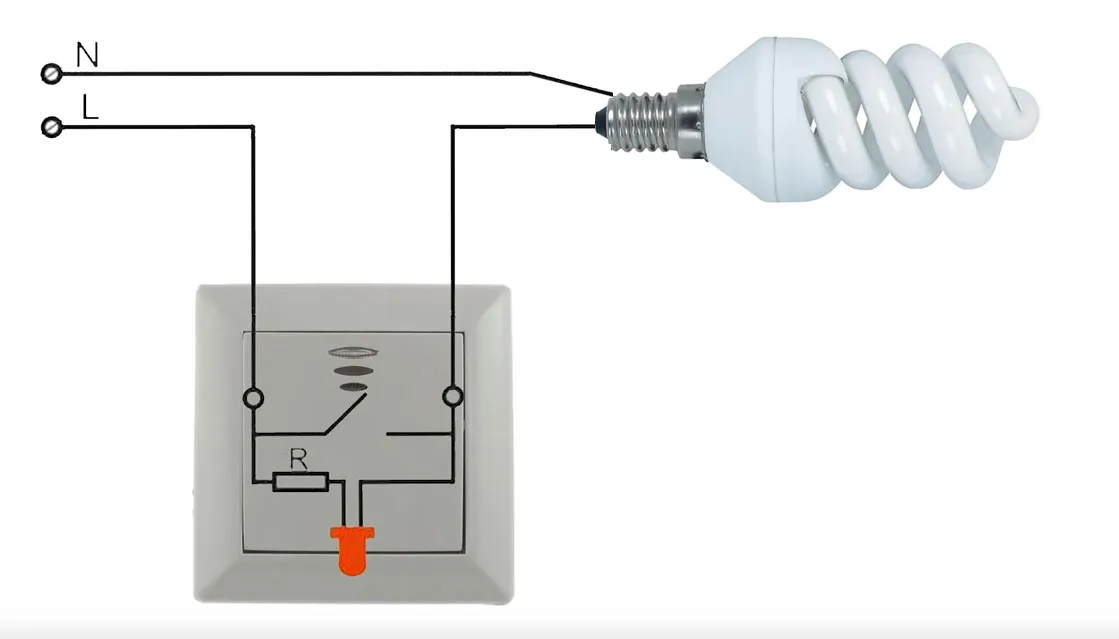

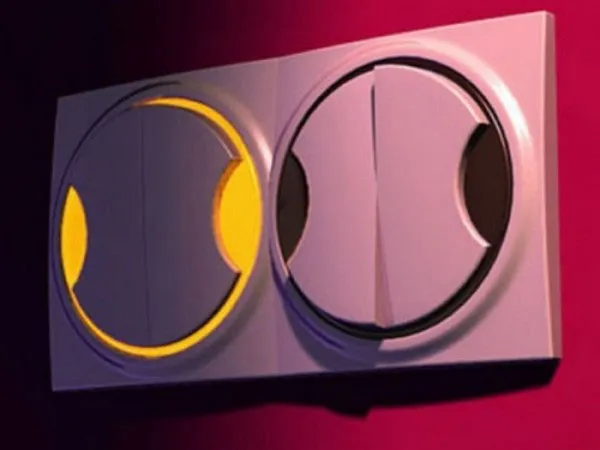

подсветка выключателя причина мигания лампыСамой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова. подключение подсветки выключателя и мигание светодиодной лампы

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

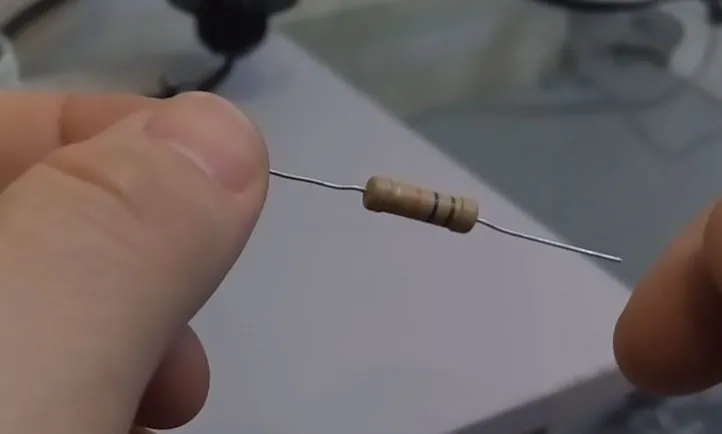

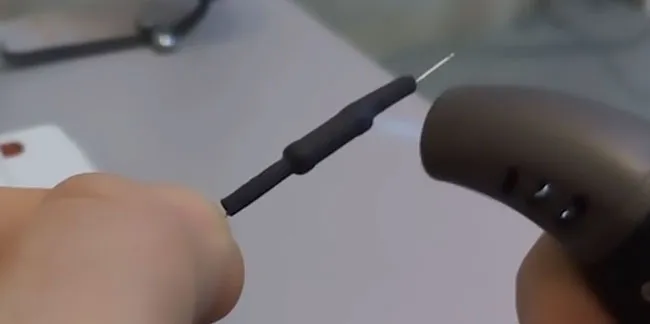

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. резистор для шунтирования мигающей энергосберегающей лампыДля безопасности лучше заизолировать его термоусадкой.изолированный резистор для энергосберегающей лампы при моргании
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

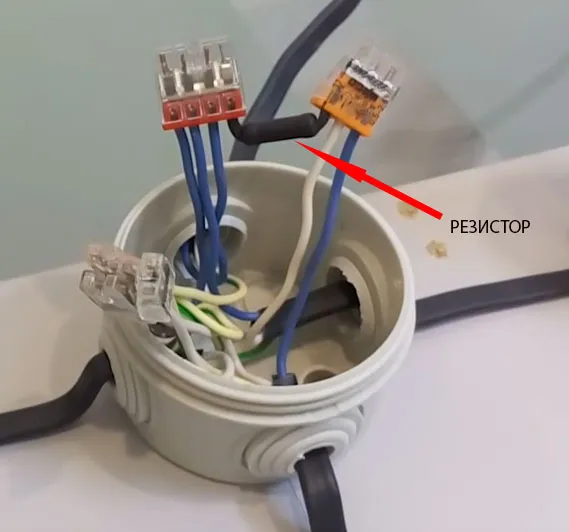

После этого ваша лампа перестанет моргать.подключение резистора в распредкоробке при мигании светодиодной лампы

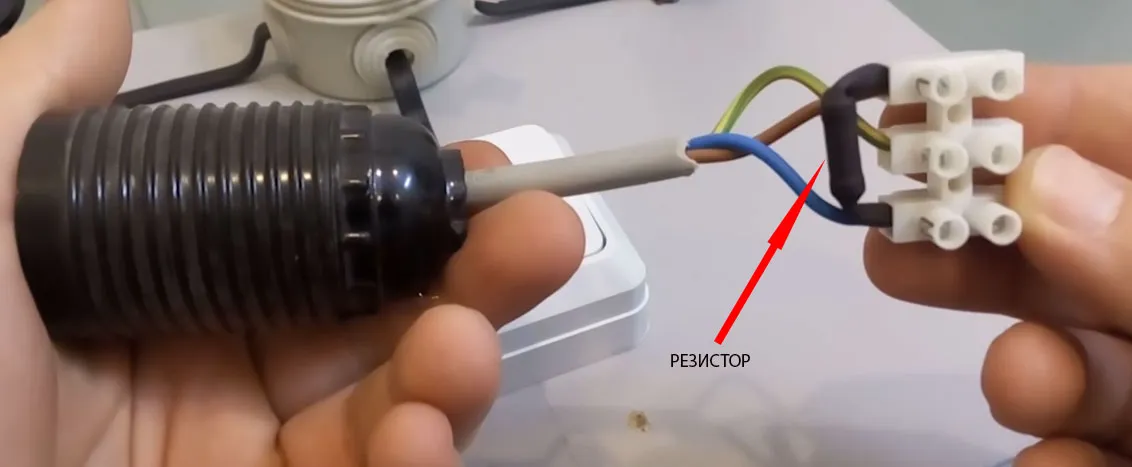

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.резистор в люстре при мигании энергосберегающей лампы

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.конденсатор

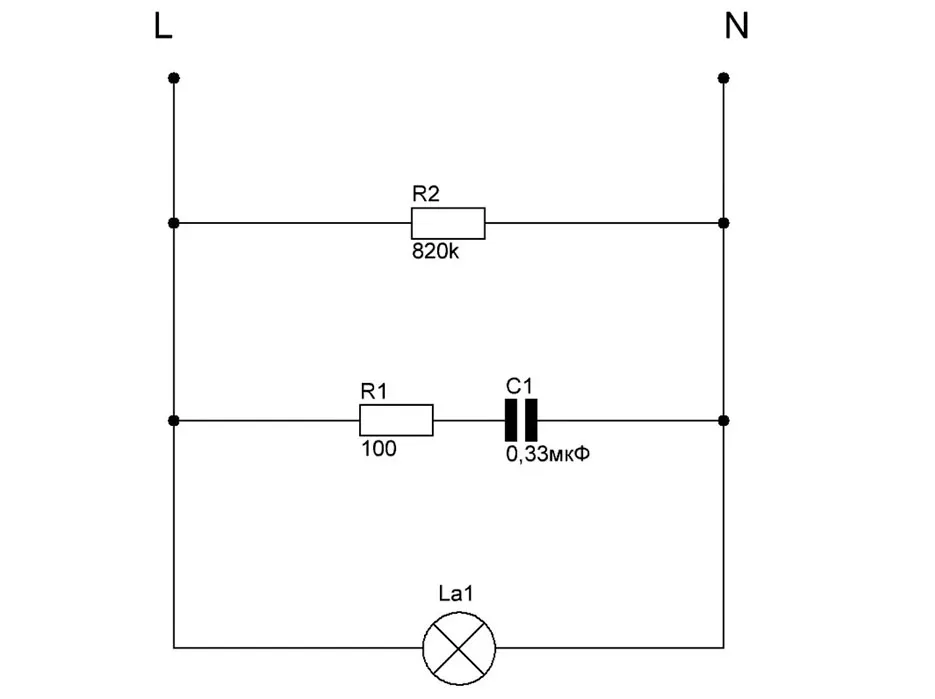

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.схема шунтирования светодиодной лампы конденсатором

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

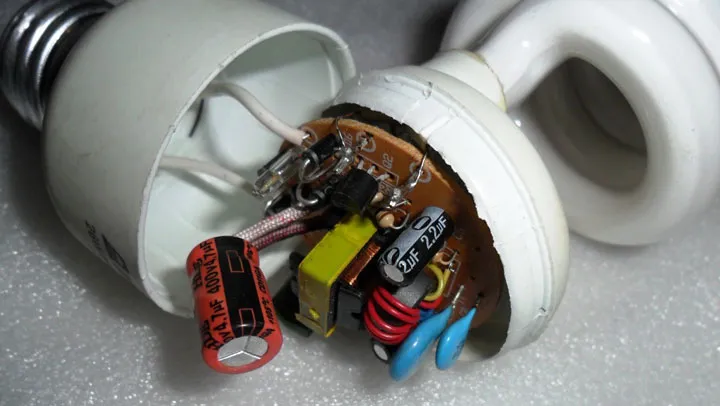

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. конденсатор внутри энергосберегающей лампыПравда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

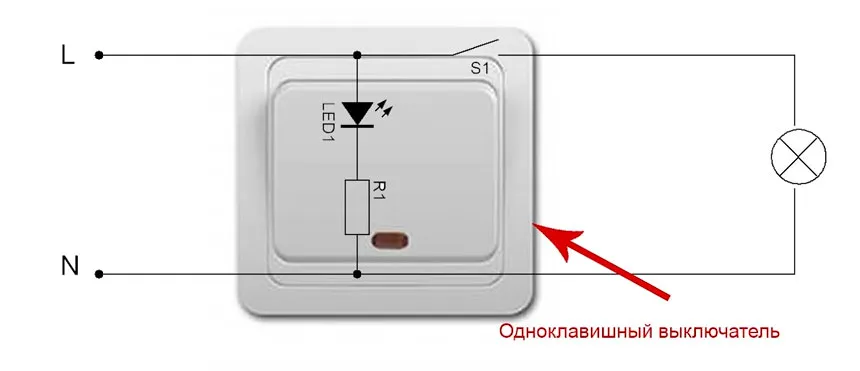

подключение нулевого провода к подсветке при мигании лампыЕсли у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

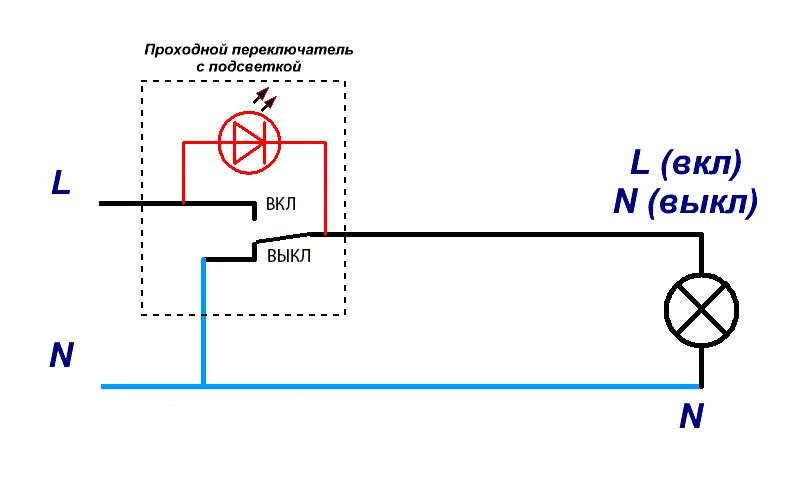

подключение проходного выключателя при моргании светодиодной лампыТакже можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

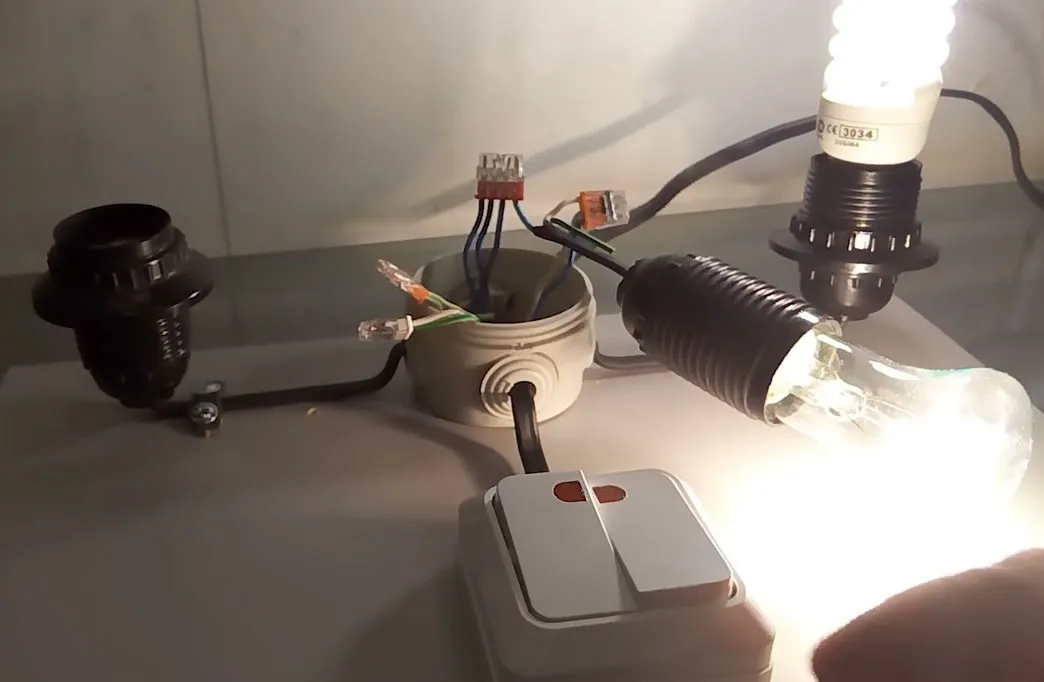

простая лампочка со светодиодной при моргании света в люстреА когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

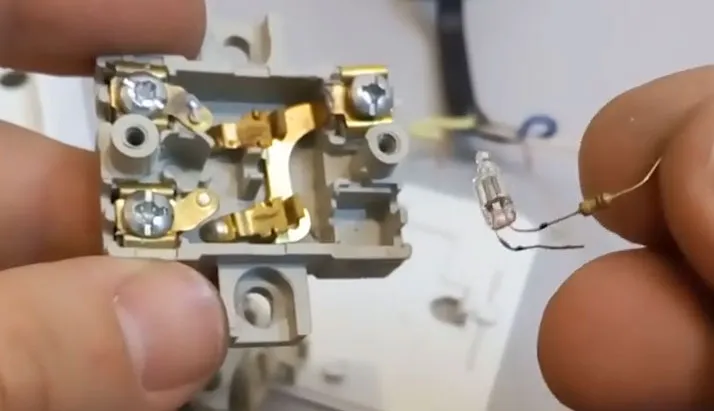

демонтаж подсветки из выключателя при моргании светаНу а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Почему светодиодная лампа начинает моргать?


Светодиодные лампы могут моргать из-за ряда причин, включая:

  1. Недостаточный входной напряжение: если входное напряжение слишком низкое, светодиодная лампа может начать моргать.

  2. Несовместимость с драйвером: несовместимый драйвер может вызывать моргание светодиодной лампы.

  3. Устаревшая лампа: светодиодные лампы могут перестать работать эффективно со временем и моргать.

  4. Недостаточная мощность: если светодиодная лампа используется с недостаточной мощностью, она может моргать.

  5. Недостаточная защита: отсутствие необходимых защитных устройств может привести к морганию светодиодной лампы.

Чтобы решить эту проблему, следует проверить входное напряжение, проверить совместимость с драйвером,

Светодиодная лампа может начинать моргать по разным причинам, включая:

  1. Низкое качество или нестабильное питание: Если светодиодная лампа подключена к нестабильному источнику питания или используется некачественный преобразователь тока, это может привести к нестабильной работе лампы и морганию.

  2. Предельный ток: Если лампа используется с предельным током, может происходить моргание.

  3. Недостаточный выходной ток: Если лампа используется с недостаточным выходным током, она может начинать моргать.

  4. Недостаточная мощность: Если лампа используется с недостаточной мощностью, она может начинать моргать.

Для устранения проблемы моргания светодиодной лампы, может потребоваться замена источника пита

Есть несколько причин, по которым светодиодные лампы могут начинать моргать. Одна из самых распространенных причин — это плохая качественная электросеть в помещении. Недостаточный выходной ток или нестабильные напряжение могут привести к мерцанию светодиодных ламп. Другой возможной причиной может быть повышенный воздействие вибрации или шума, которые могут вызывать помехи в работе лампы. Также следует проверить наличие правильно подключенного драйвера для светодиодных ламп, чтобы убедиться, что он работает правильно.
