Как сделать штробу в бетонной стене

Главным регулирующим документом, определяющим специфику выполнения штроб в бетонных стенах с помощью различных инструментов, является СНиП 3.05.06-85. В нем подробно описаны инструкции для прокладки электрической проводки, установлены соответствующие расстояния и основные требования в области безопасности.

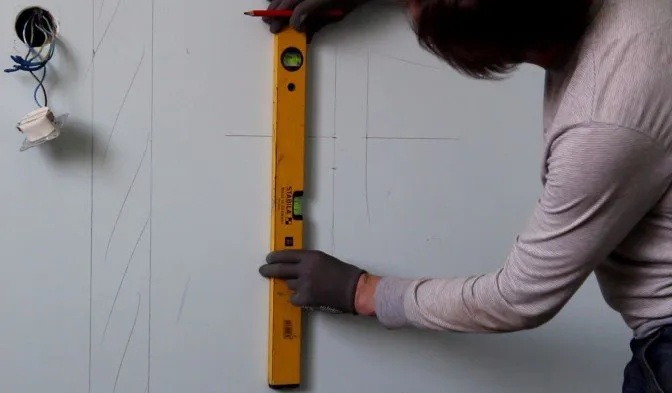

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

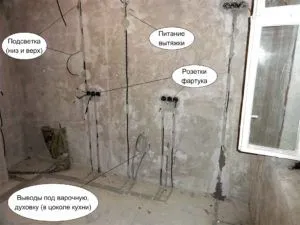

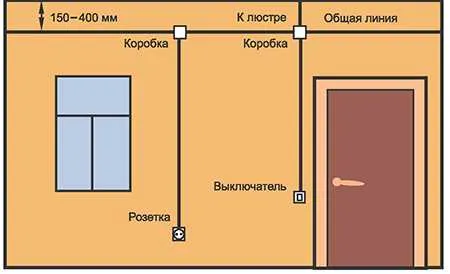

правильно размеченная проводка
Нормативные требования СНиП для штробления стен под проводку:

  • Нельзя штробить несущие стены.
  • Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
  • Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
  • До газовой трубы должно быть расстояние минимум 40 сантиметров.
  • Глубина штробы – не более 2.5 сантиметров.
  • Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
  • Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

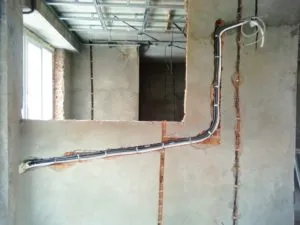

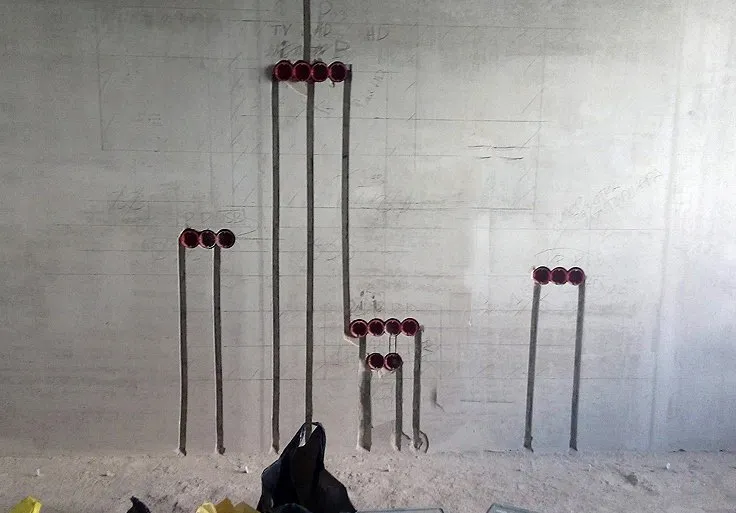

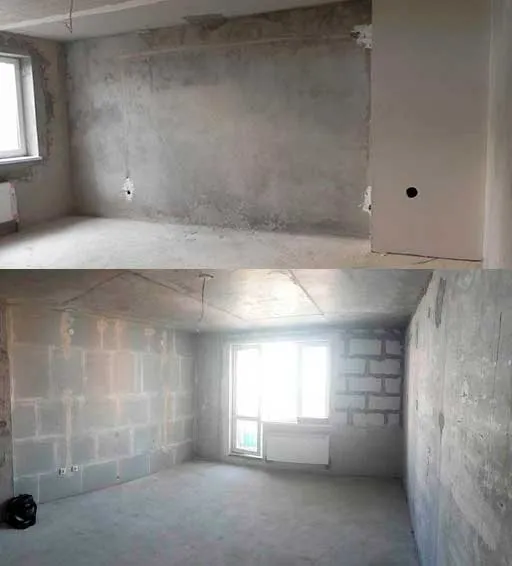

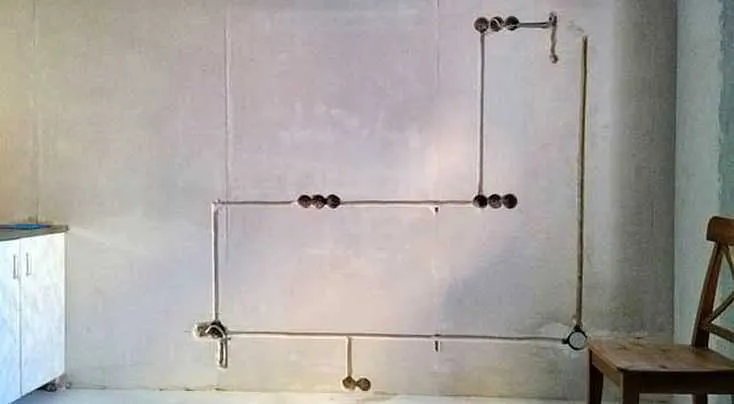

правильно сделанные штробы в бетоне

  • Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
  • По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
  • Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
  • Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
  • Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
  • Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
  • Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
  • В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

  1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
  2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
  3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
  4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
  5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

Как сделать штробу в бетоне: перфоратором, болгаркой

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

  • Составление плана на бумаге и нанесение контуров с разметкой на стене.
  • Уборка и подготовка рабочей зоны.
  • Проведение рабочей операции.
  • Завершающий этап, уборка.

Кирпичную стену

штробление стен

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Бетонные перегородки

Для выполнения подобного действия понадобится перфоратор, лопатка, а ещё бур для бетона.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

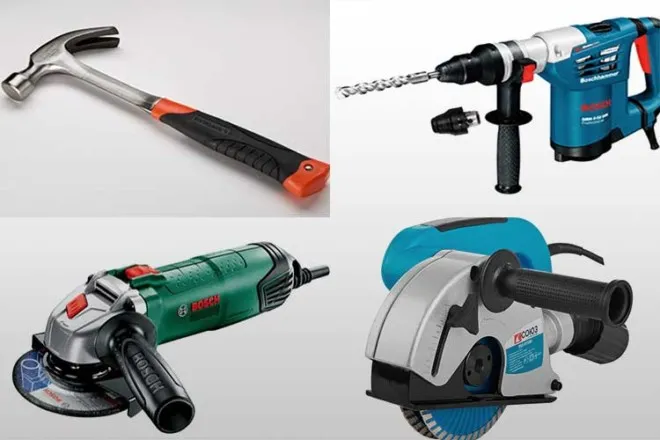

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Как сделать штробу в бетоне: перфоратором, болгаркой

Наиболее востребованными из них являются:

  • молоток и долото;
  • перфоратор;
  • болгарка и шлифовальная машина;
  • штроборез.

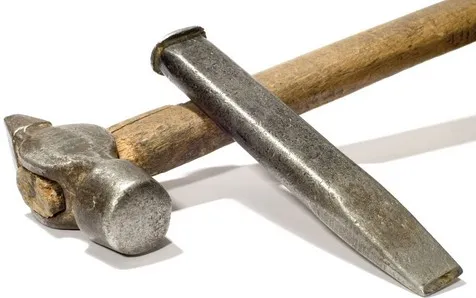

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Как сделать штробу в бетоне: перфоратором, болгаркой

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Как сделать штробу в бетоне: перфоратором, болгаркой

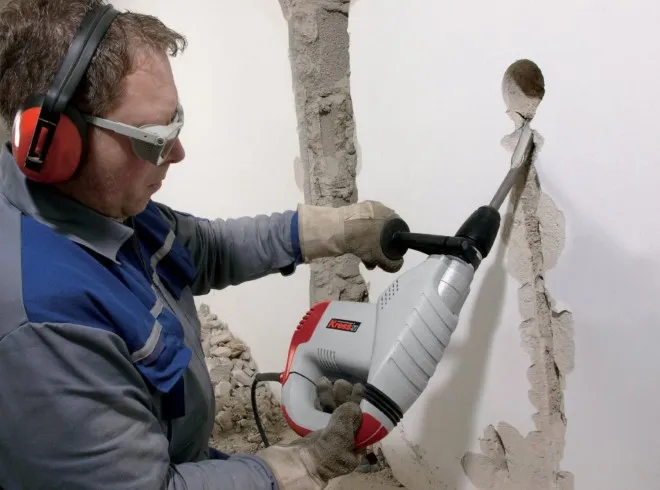

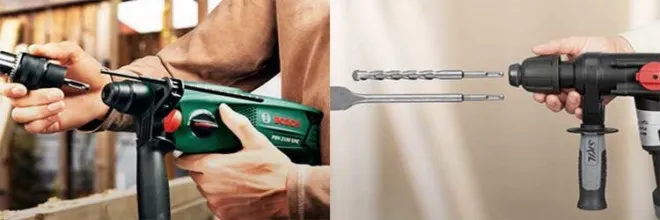

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Как сделать штробу в бетоне: перфоратором, болгаркой

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

  • при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
  • лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Как сделать штробу в бетоне: перфоратором, болгаркой

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

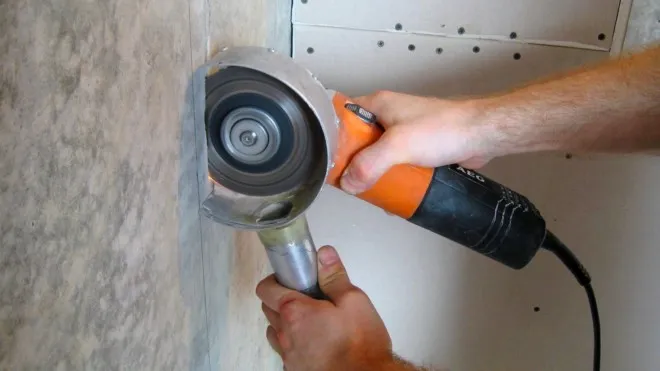

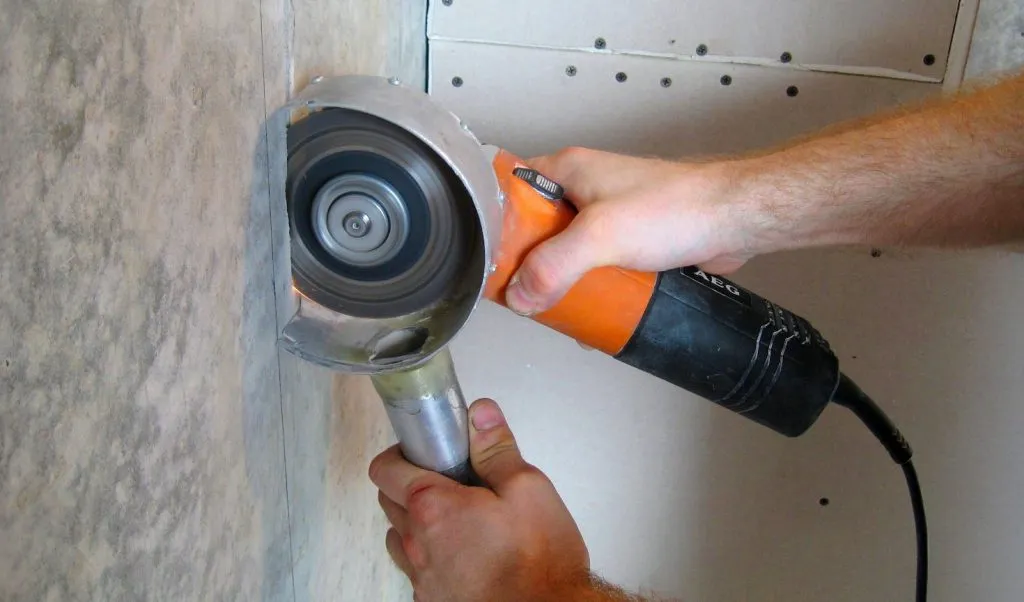

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Как сделать штробу в бетоне: перфоратором, болгаркой

Штробление стен под проводку выполняется следующим образом:

  • вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
  • перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

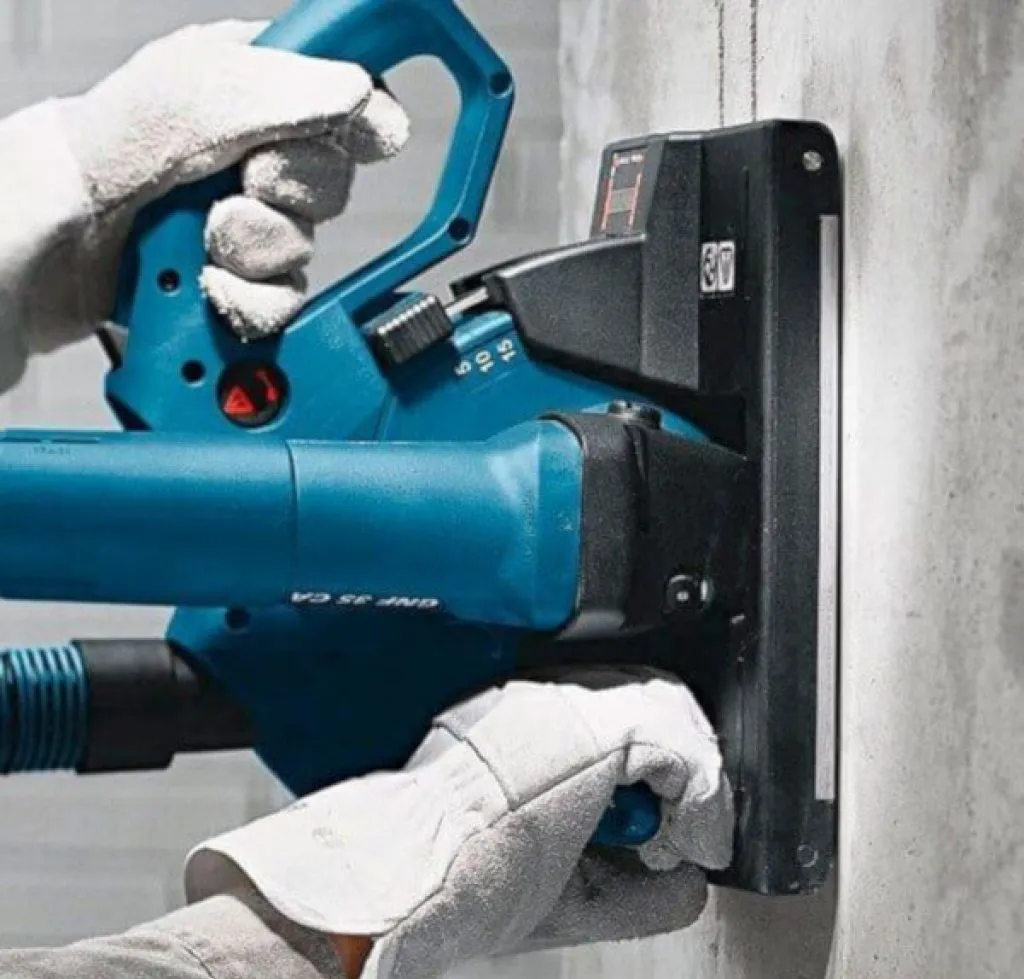

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Как сделать штробу в бетоне: перфоратором, болгаркой

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

Как сделать штробу в бетоне: перфоратором, болгаркой

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Способы штробления: выбор инструмента

При прокладывании проводки используются разные методы работы, выбор которых зависит от вида применяемого инструмента для штробления стен. Существует четыре варианта.

Как сделать штробу в бетоне: перфоратором, болгаркой

  1. Зубило и молоток. Самый доступный выбор, который характеризуется дешевизной, но в то же время обладает рядом недостатков:
    • длительность работы;
    • неудобство ее выполнения;
    • кривизна готовой борозды.
  2. Штробление перфоратором пользуется большей популярностью, так как процесс движется быстро и не оставляет после себя много строительного мусора. Углубление также не обладает ровной и красивой формой.
  3. При создании штробы болгаркой вырабатывается большое количество пыли, но есть важное преимущество – она получается ровной. Чтобы убрать грязь, воспользуйтесь промышленным пылесосом, но при самом процессе это может мешать работе.
  4. Также создан специализированный инструмент для штробления – штроборез. Благодаря ему борозда получается ровной, кроме того, можно задать конкретные параметры глубины и ширины. Но этот метод считается наиболее дорогостоящим, что снижает эффективность применения в бытовых условиях.

Поочередность действий практически одинаковая при выборе любого из способов. Помимо указанного инструмента, в каждом случае для разметки площади потребуется рулетка, лазерный уровень и карандаш.

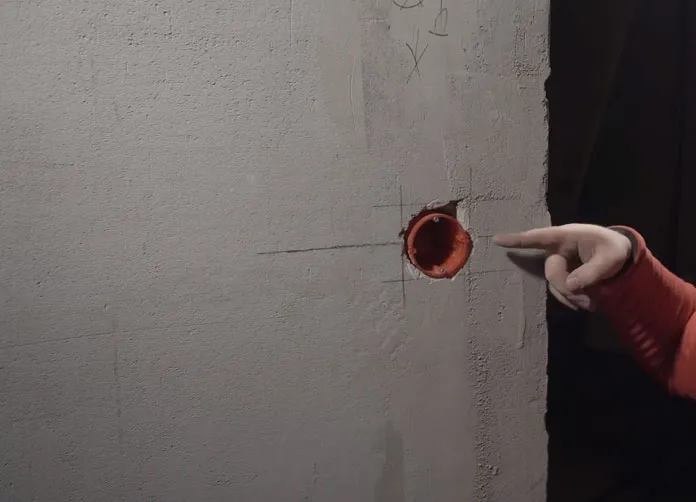

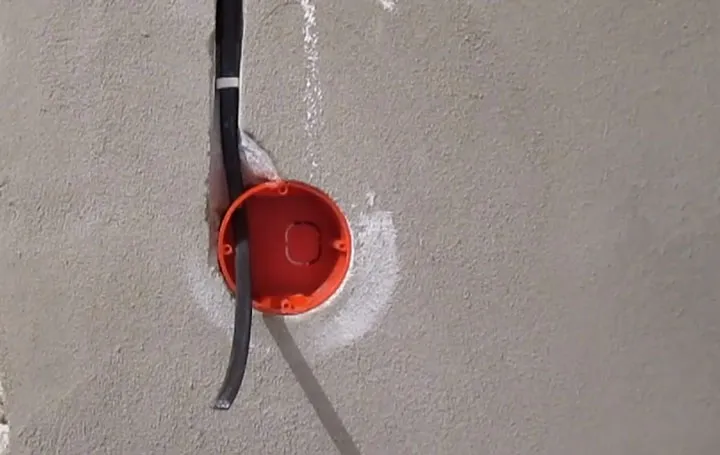

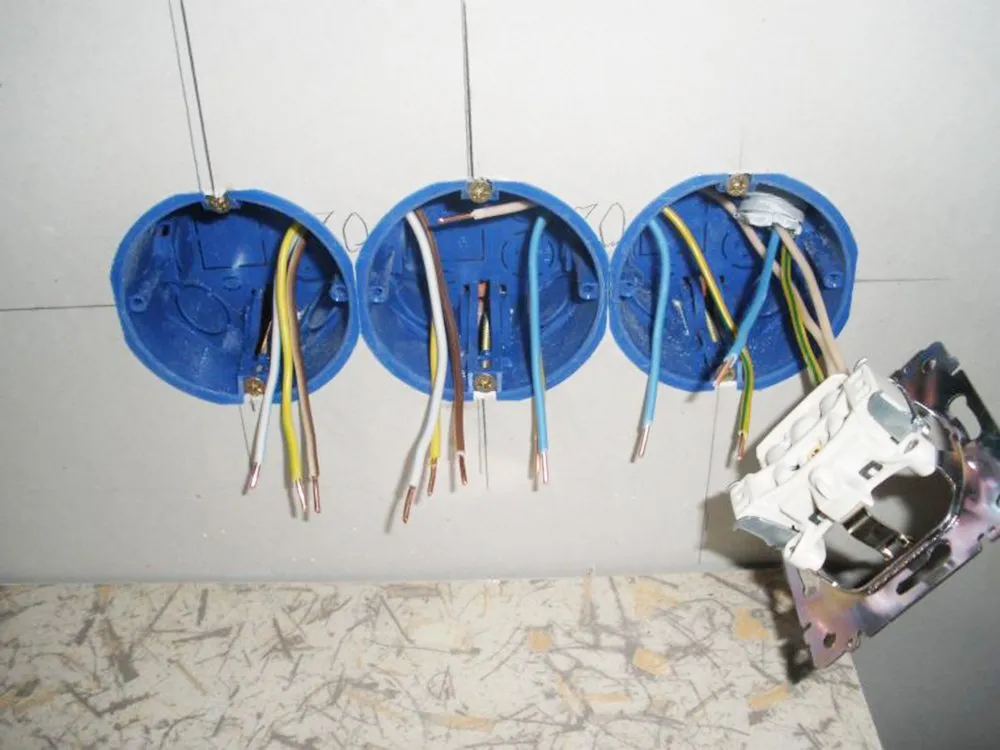

Отверстия для розеток и финишная отделка – как сделать правильно?

Если возникает необходимость проделать отверстия под розетку или выключатель, придерживайтесь следующей инструкции. Сначала проделайте отверстие по центу диаметром 8 мм, а затем сделайте коронкой небольшой надпил, чтобы обозначить контур будущей розетки (выключателя). По периметру обозначенного контура проделайте 8–10 тонких отверстий, после чего вы без усилий проделаете одно сквозное отверстие коронкой. При бурении отверстия под коробку выключателя и розетки не заденьте арматуру. Нарушение целостности арматуры может привести к появлению трещин в стенах и их разрушению.

При установке розетки на небольшом расстоянии от пола штробление в стене можно не проводить. Уложите провода в пол.

Штробление под розетки
Штробление под розетки

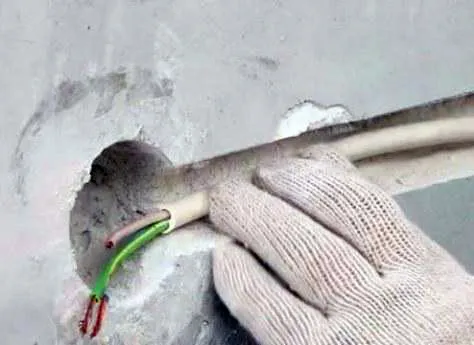

После того, как штробы и все необходимые отверстия будут подготовлены, очищаем стены при помощи пылесоса и веника от пыли. После укладки кабеля проводим заделку штробы, используя для этого шпаклёвку, гипс, штукатурку или алебастровый порошок. Обращаем ваше внимание, что стены необходимо штробить до штукатурной отделки, чтобы добиться максимально ровной поверхности перед поклейкой обоев.

Основные способы, их плюсы и минусы

Как сделать штробу в бетоне: перфоратором, болгаркой

Штроборез — инструмент, предназначенный специально для штробления стен

Способ штробления стен напрямую зависит от инструмента, который будет использоваться в работе. Рассмотрим подробнее, какими приспособлениями можно пользоваться для проделывания борозд в толще стен:

  1. Перфоратор применяется для штробления стен достаточно часто. Он позволяет проделать работу быстро, но борозды при пользовании таким инструментом получаются неровными. Перфоратор также отбивает лишние части бетона или кирпича, поэтому для заделывания штробы придётся потратить больше раствора и времени. Кроме того, инструмент работает шумно и требует подключения к электропитанию. Впрочем, при использовании такого прибора образуется относительно мало пыли, а на сам процесс уходит не так уж много времени.
  2. Проделать борозды в стенах можно и с помощью болгарки. Она хороша тем, что позволяет прорезать ровные канавки именно в тех местах, которые были заранее отмечены на поверхности. Между этими краевыми линиями нужно будет сделать борозду для проводов, а значит, вместе с болгаркой придётся использовать и другие инструменты, к примеру, зубило либо тот же перфоратор. Минус болгарки состоит ещё и в том, что для штробления нужны алмазные пилы, которые стоят немалых денег. Зато итоговый результат получится достаточно аккуратным.
  3. Штроборез – это приспособление, предназначенное именно для проделывания штроб в стенах. Инструмент оснащён двумя пилами, которые в процессе использования проделывают в стене две ровных параллельных канавки. Штроборез работает быстро и аккуратно, но стоит достаточно дорого. Впрочем, если вам ненадолго понадобится такой прибор, его можно взять напрокат и сэкономить деньги.
  4. Зубило с молотком – инструменты для прокладывания штроб вручную. Минусов у такого способа очень много. Во-первых, работать зубилом и молотком долго, сложно и физически тяжело. Во-вторых, качество результата не всегда оправдывает ожидания, так как сделать ровную штробу вручную непросто. Среди плюсов такого метода можно выделить доступность и дешевизну. Ручное штробление молотком и зубилом целесообразно использовать тогда, когда нужно проделать в стене борозду небольшого размера.
  5. В некоторых случаях штробление стен осуществляют при помощи ударной дрели. Способ этот не очень простой и трудозатратный, поэтому используется редко. Для проделывания борозды ударной дрелью в стене сначала просверливают отверстия, равноудалённые друг от друга, после чего дрелью работают как молотком, выбивая в бетоне штробу по намеченным углублениям.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

штроборез насадка на болгарку

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

  • Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
  • Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
  • Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

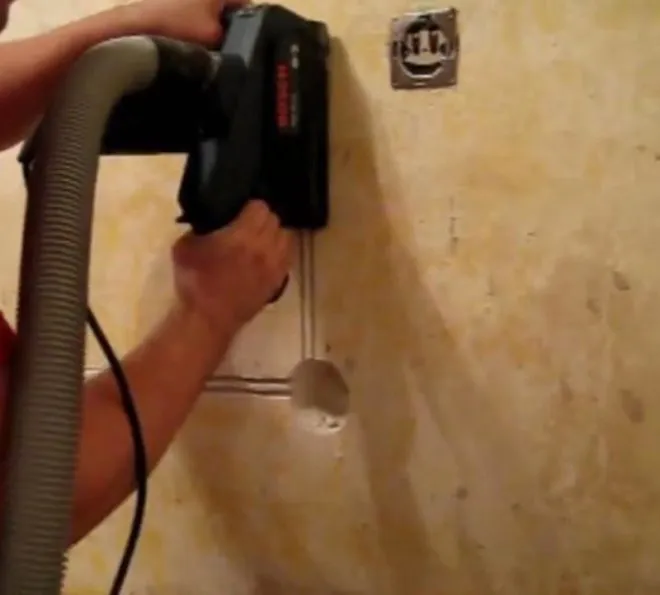

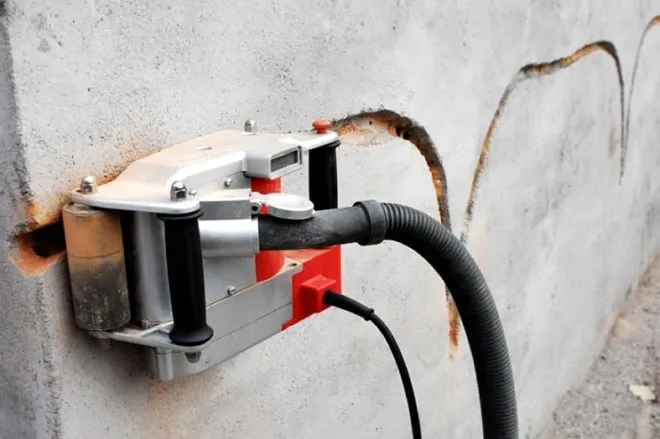

штробление бетонных стен штроборезом

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

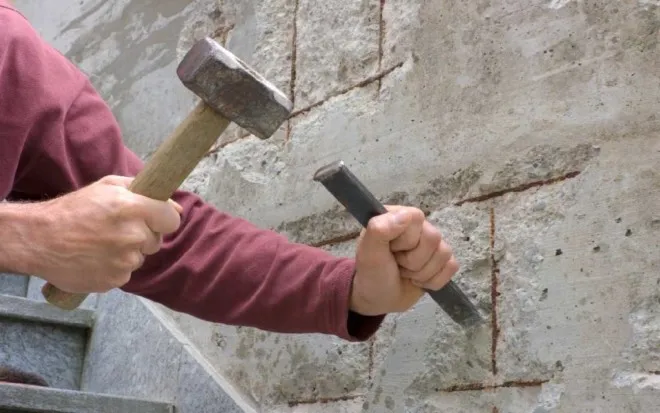

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

  • Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
  • Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
  • Продолжить таким же образом делать штробы по всем разметкам.

правила выполнения штроб в стене

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

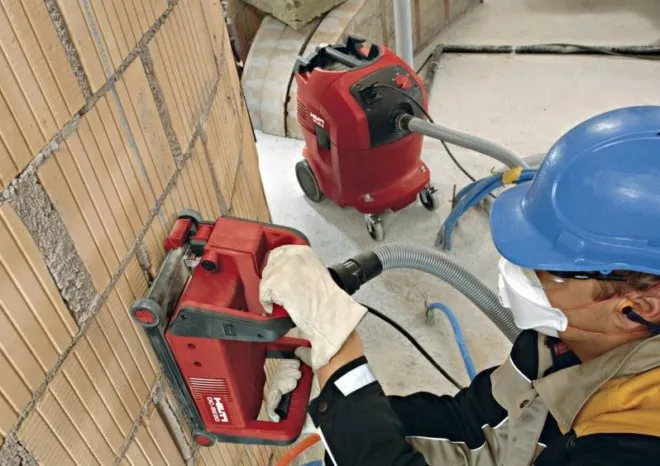

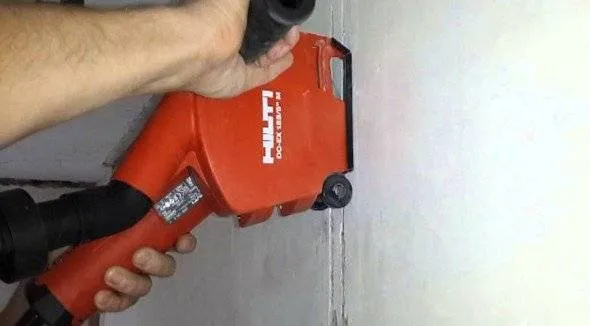

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

создание штроб штроборезом

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

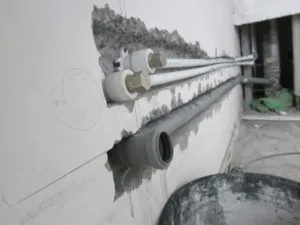

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

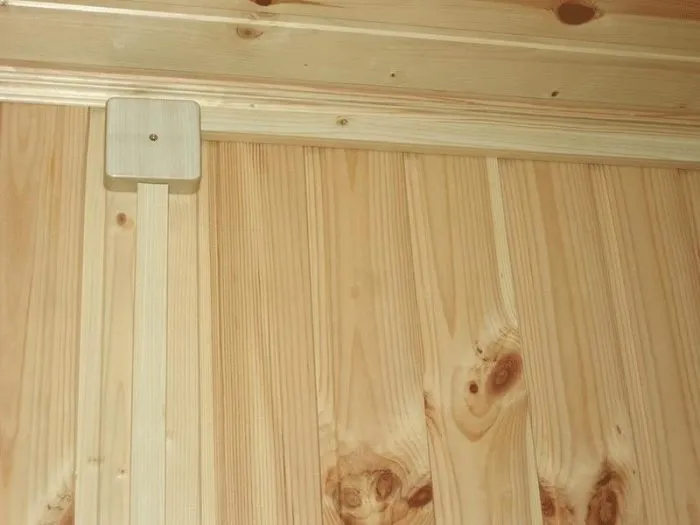

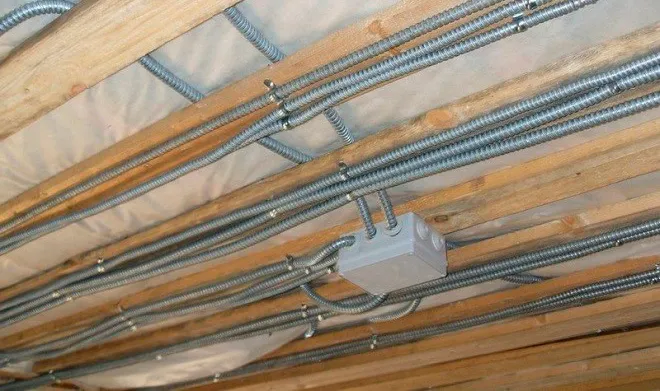

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

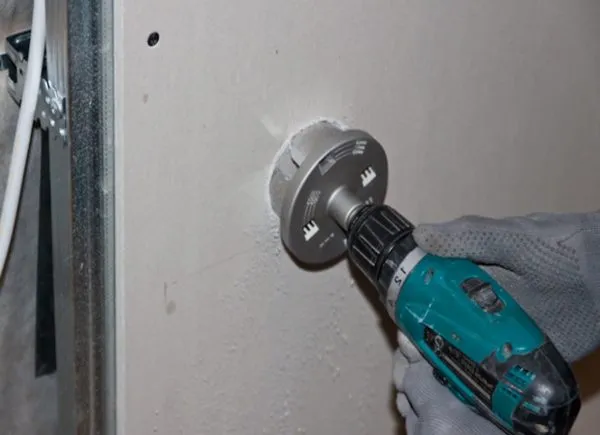

Установка розеток в гипсокартоне

Штроба в кафельном полу

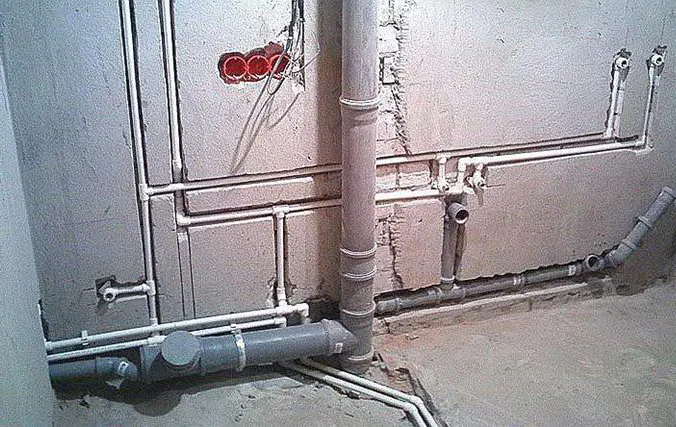

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит. Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Штробление несущих стен

Штробление несущих стен

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Главные правила безопасности

Во время изготовления каналов выделяется большое количество пыли, а также возможно травмирование осколками бетона. Мастеру надлежит пользоваться средствами защиты — респиратором, очками.

Во время работы электрическим инструментом с вращающимися частями надевать перчатки или рукавицы запрещено.

Перед подключением проводов линию требуется обесточить. Отсутствие напряжения проверяют указателем фазы (индикаторной отверткой).

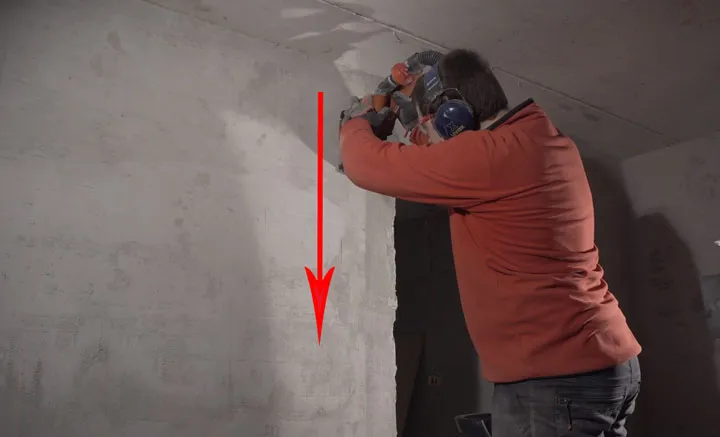

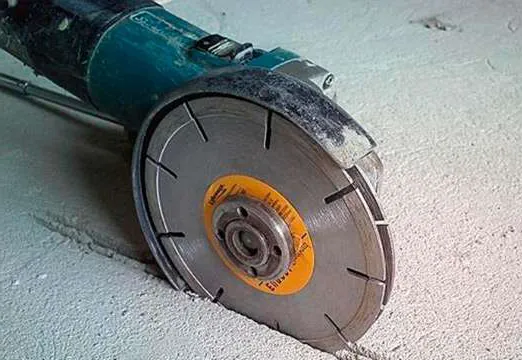

Резка штроб болгаркой

Штробирование с помощью перфоратора не обеспечивает качество и высокую производительность работ на объектах с бетонными стенами. В этих случаях более эффективны углошлифовальные машины, оснащенные алмазными дисками.

С помощью дискового инструмента края штроб легко нарезаются на нужную глубину. Остатки бетона по центру борозды удаляют перфоратором.

Производительность при штроблении болгаркой выше, чем перфоратором. Скорость резки достаточно большая несмотря на то, что требуется выполнить несколько действий. Обработка одной кромки проводится за один заход, что значительно экономит время.

Насадка на дрель

Сверла по металлу не годятся для сверления отверстий в бетоне, который отличается повышенной прочностью. Их режущий наконечник быстро тупится, поэтому лучше выбирать сверла, применяемые для работ по бетону. Наконечник такого сверла имеет напайки из победита – сплава, отличающегося повышенной прочностью. Сверление бетона дрелью выполняют сверлами с хвостиками цилиндрической или многогранной конфигурации.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

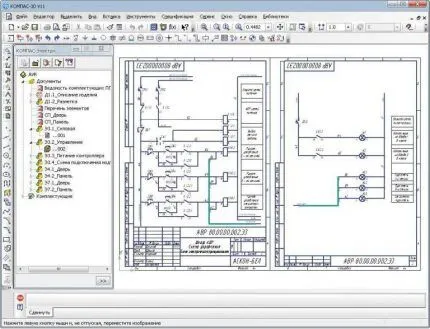

Пример составления схемы в программе
В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

  1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
  2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
  3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
  4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
  5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
  6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
  7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

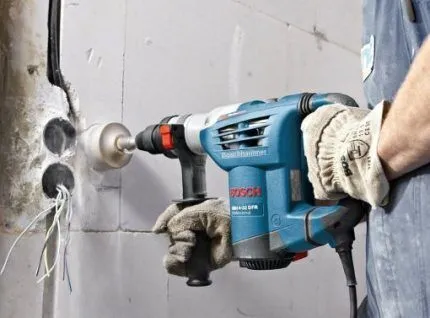

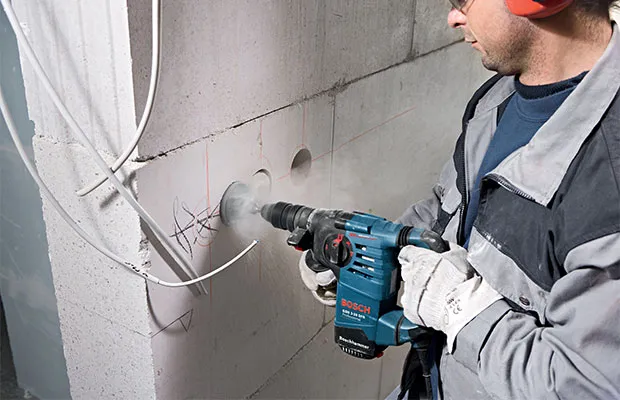

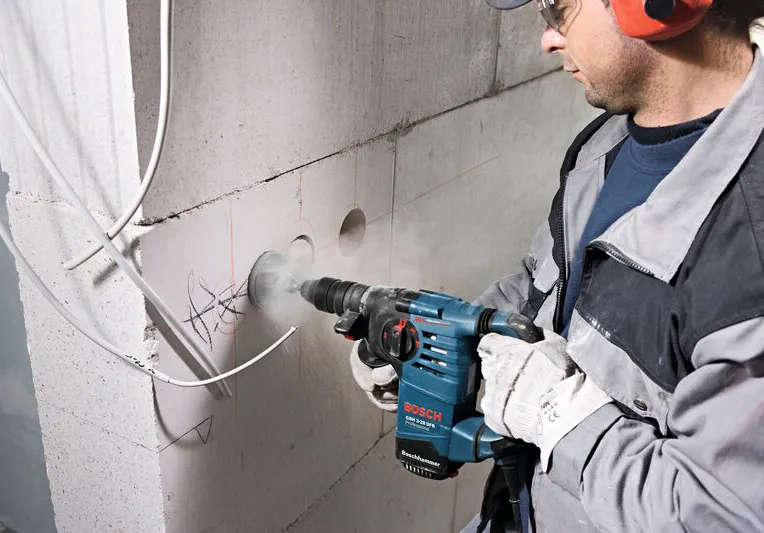

Штробление круглых отверстий
Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Где расположить провода в комнате с несущими стенами

Иногда при прокладке электрических кабелей в комнате наталкиваешься на трудности: перегородок нет, все стены несущие, дела в них вертикальную или тем более горизонтальную штробу не рекомендуется.

В этом случае выходом может стать:

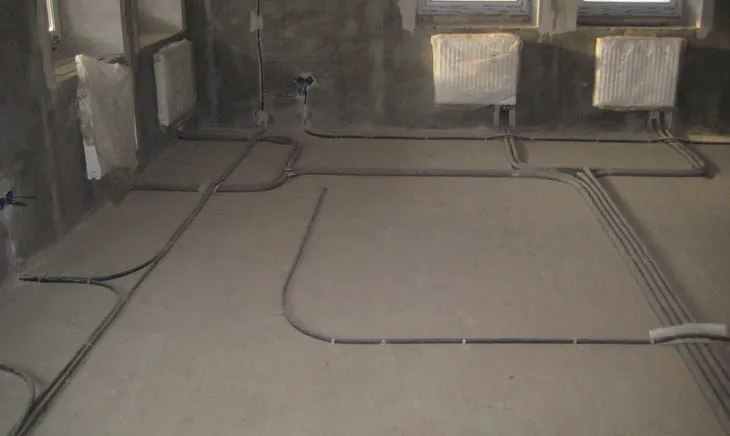

Прокладка проводов в
слое стяжки на полу

Как сделать штробу в бетоне: перфоратором, болгаркой

Дом с монолитными железобетонными перекрытиями без стяжки не обходится никогда – она не только выравнивает пол, но и служит дополнительным изоляционным слоем. Толщина стандартного чернового слоя составляет не менее 3 см этого вполне достаточно, чтобы уложить самые толстые пучки кабелей.

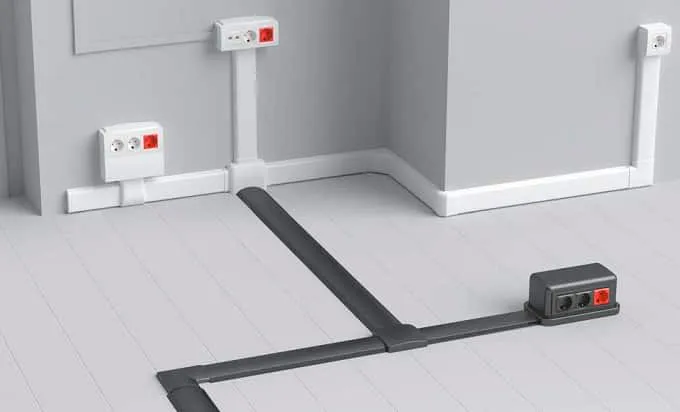

Использование
кабель-канала

Как сделать штробу в бетоне: перфоратором, болгаркой

При невозможности применить другие методы, проводку делают открытого типа, а провода маскируют в кабель-канале. При грамотном подборе цвета получается неплохо.

Протянуть проводку
по потолку

Как сделать штробу в бетоне: перфоратором, болгаркой

Монтаж ведётся не в штробу, а прямо на перекрытие. Потом проводка закрывается натяжным или подвесным потолком.

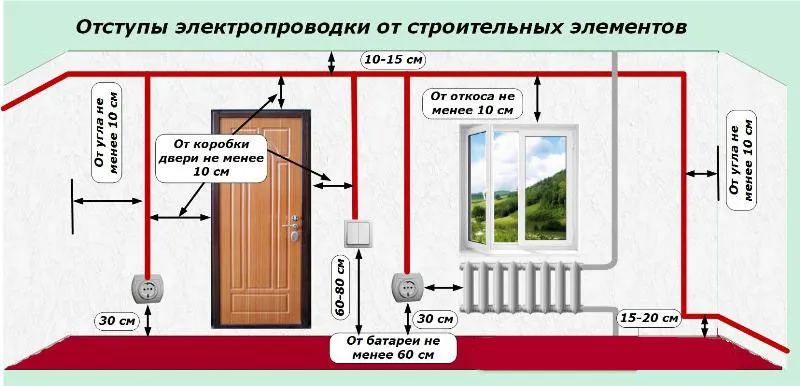

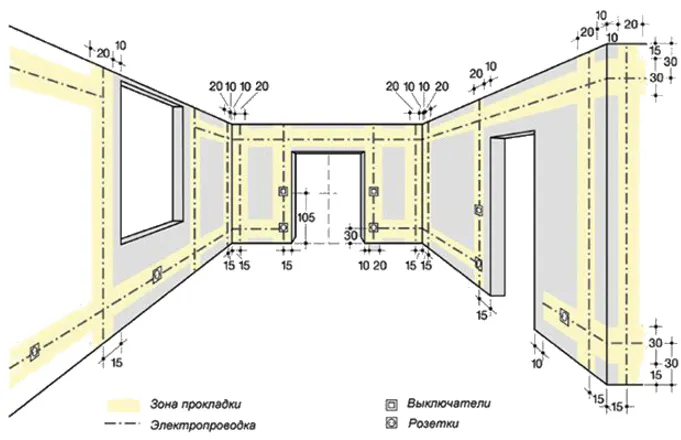

Расстояния, глубина, ширина штробы

минимальные расстояния и отступы от штробы до других коммуникаций
На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:

Наименование габарита до штробыМинимальное расстояние

От угла стенки 10см
От дверной коробки 10см
От потолка 15-20см
От пола 15-20см
От откоса окна 10см
От газовой трубы 40см
  • max глубина штробы — 25мм
  • при монтаже одного кабеля без гофры достаточно ширины — до 5мм
  • при использовании гофры — 20-25мм
    Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине.

Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль. с какой стороны лучше всего заводить кабель в подрозетник

Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель. почему нельзя штробить близко от двери

Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.

В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель. много картина на стене где сверлить под проводку

Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.

Правильное направление реза — сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе. правильное направление реза борозды при штроблении стенки

Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.

Все преимущества зенитных фонарей

Как проштробить стену под проводку

Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.

Порядок работ

Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.

Основные этапы создания штроб для электропроводки:

  • Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
  • Разработка трасс в соответствии с местами расположения основных элементов.
  • Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.

план штробления стен

  • Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
  • После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
  • После того, как все сделано, замеряются расстояния и вносятся в план.
  • Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
  • Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.

Размечаем стены под штробы

При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.

Как правильно разметить штробы для проводки:

  • Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
  • Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
  • Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

разметка бетонной стены под штробление

  • Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.
  • Первый метод выполнения разметки – нанести прямые линии обивочным шнуром: сначала нужно натянуть между двумя точками пропитанный любым цветным порошком строительный шнур на расстоянии 1 сантиметр от стены, потом шнур оттянуть и резко отпустить. Для качественной натяжки можно использовать гвозди, саморезы, дюбеля из стали.
  • Второй метод разметки – отметить 2 контрольные точки с обязательным использованием уровня, провести между точками мелом строго вертикальную/горизонтальную линию.
  • Третий метод разметки – применение лазерных приборов, которые лучами отсвечивают четкие линии в вертикальной/горизонтальной плоскостях.
  • Для нанесения разметки на потолок используют разные методы, но сначала определяют центральную точку на поверхности (проводят 2 прямые линии от углов по диагонали, беря точку их пересечения за центр).

как уложить проводку в штробы

Особенности железобетонных стен

При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, лучше всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.

Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.

Изготовление борозды по бетону

Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует поставленную задачу.

как сделать штробы в бетоне

Работа по газобетону

Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но лучше всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.

Штробление без пыли

Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как лучше всего с ней справляться.

Советы мастеров для уменьшения количества пыли:

  • Увлажнять поверхность регулярно в процессе.
  • Применять бытовой пылесос.
  • Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
  • Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, так как если вода попадет на инструмент, она его испортит.

как сделать штробы в бетонной стене

Что делать с другими стенами?

Кирпич и бетон сейчас имеет еще несколько «коллег» для межкомнатных перегородок. Это традиционное и привычное дерево, относительно новые материалы — газобетон с пеноблоками, а также гипсокартон. И в этих случаях работа будет отличаться.

Дерево

Штробление стен под проводку: главное — правила, требования, инструменты

Деревянные стены — неподходящие поверхности для проводки, потому в этом, опасном, случае рекомендуют обустраивать открытую проводку: например, лучше спрятать ее в кабель-каналы, «замаскированные» под дерево. Есть один вариант, позволяющий добиться приемлемого результата, — укладка кабеля в металлические трубы, но не в гофру. Для нее потребуется защитный слой (10 мм) из негорючего материала — алебастра, штукатурки.

Для получения штроб в дереве используют те же инструменты, что для бетона и кирпича, исключение — перфоратор, который заменяет «союз» стамески и молотка. Технология тоже не отличается: сначала делают параллельные надрезы, потом «внутренности» удаляют. Есть еще два инструмента, которые специализируются именно на древесине.

  1. Ручной фрезерный станок. По разметке на стене закрепляют идеально ровную планку-направляющую, по ней ведут инструмент, постепенно углубляя и расширяя штробы.
  2. Циркулярная пила. В этом случае работу тоже проводят в несколько проходов, с каждым из них размер пропила увеличивают.

Если писать о фаворите среди последней пары, то это ручной фрезер. Он более безопасен, так как имеет меньшую мощность, поэтому его легче контролировать.

Газоблоки, пенобетон

Штробление стен под проводку: главное — правила, требования, инструменты

Такие «воздушные» бетонные поверхности требуют профессионального подхода — использования ручного штробореза, предназначенного именно для газоблоков. Стоимость инструмента невысока (более 400, но менее 1000 рублей), а в эксплуатации он довольно прост.

Однако даже в этом случае иногда возникают затруднения. Речь идет о блоках пенобетона, которые монтировались не на клеевой состав, а на раствор. Для укладки пенобетонных изделий, отличающихся неидеальной поверхностью, используют довольно толстые швы, которые этим ручным штроборезом «процарапать» вряд ли получится. Поэтому на «подмогу» придется звать болгарку, или обрабатывать проблемные участки по старинке — молотком и зубилом. В обоих случаях пыли будет много.

Гипсокартон

Штробление стен под проводку: главное — правила, требования, инструменты

Гипсокартонные стены не позволят штробить трассы, так как ГКЛ отличается небольшой толщиной и гибкостью. Единственный способ — монтаж проводки, уложенной в гофрированные рукава, за перегородку — между профилями. В гипсокартоне возможно лишь штробление отверстий для выключателей и розеток.

Источники

  • https://1beton.info/proizvodstvo/rabota/obrabotka/kak-sdelat-shtrobu-v-betone-perforatorom-bolgarkoj
  • https://ElektrikExpert.ru/kak-shtrobit-steny.html
  • https://otdelkasten.com/shtroblenie/shtroblenie-sten
  • https://SdelatBanyu.ru/steny/shtroblenie.html
  • https://odnushka.ru/steny/provodka/shtrobit
  • https://obustroen.ru/stroitelystvo/steny/kak-shtrobit-steny-pod-provodku.html
  • https://kupisantehniky.ru/kak-i-cem-strobit-steny-pod-provodku-instruktaz-po-rabote/
  • https://otlichnyjremont.ru/steny/6-sovetov-po-shtrobleniyu-sten-pod-provodku.html
  • https://electric-220.ru/shtroblenie-sten-pod-provodku-raznymi-metodami
  • https://panelektro.ru/razvodka-i-prokladka-provodki/kak-shtrobit-steny-pod-provodku-v-panelnom-dome-pravilno.html
  • https://vdomishke.ru/shtroblenie-sten-pod-provodku/
  • https://klassbetona.ru/remont/kak-proshtrobit-betonnuyu-stenu-kachestvenno
  • https://sovet-ingenera.com/elektrika/provodka/kak-i-chem-shtrobit-steny-pod-provodku.html
  • https://remontoteka.net/remont/elektrika/shtrobim-steny-pod-provodku-delaem-vsyo-po-instrukcii
  • https://domikelectrica.ru/kak-sdelat-shtrobu-pod-provodku-shtroblenie-nesushhix-sten/
  • https://sense-life.com/strojka-i-remont/kak-pravilno-shtrobit-steny-pod-provodku-perforatorom-i-bolgarkoj/
  • https://dom-i-remont.info/posts/stenyi/shtroblenie-sten-pod-provodku-glavnoe-pravila-trebovaniya-vyibor-instrumenta/

Можно ли литолом смазывать перфоратор?


Нет, не рекомендуется использовать литол или другие жидкие масла для смазки перфоратора, поскольку они не обладают достаточным уровнем адгезии и стойкости к высоким температурам и нагрузкам, которые генерируются в перфораторе во время работы. Вместо этого для смазки рекомендуется использовать специальные пасты и смазки, разработанные для перфораторов, которые обеспечивают оптимальную защиту от износа и продлевают срок службы инструмента. Перед использованием всегда следует ознакомиться с инструкцией по эксплуатации перфоратора, чтобы выбрать подходящее средство для смазки.

Видео. ������Как быстро штробить газобетон???

Добавить комментарий
