Что предпринять, если у вас есть дом, но газовая магистраль до него не достигла? Ответ прост: вам понадобится автономная газификация частного дома, которая обеспечит подачу природного газа к газовой плите и отопительным котлам.

Но все же стоит рассмотреть этот вариант газификации подробнее, поскольку он имеет множество плюсов. Мы расскажем, как работает система, какие рабочие узлы входят в автономный комплекс.

Опишем специфику эксплуатации газгольдера и баллонного газоснабжения, а также обозначим правила проектирования, оформления и монтажа локального газопровода.

Содержание статьи:

Как это работает?

Газовая плита, подключенная к баллону сжиженного газа — явление нередкое. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячим водоснабжением весь дом. Только понадобится емкость побольше или даже несколько резервуаров со сжиженным газом.

В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется СУГ — сжиженный углеводородный газ.

Галерея изображений

Фото из

Газгольдер для газификации загородного дома

Резервуар для обеспечения газом без подключения к магистрали

Простота установки и эксплуатации

Сосуд для хранения взрывоопасного вещества

Чтобы организовать систему автономного или альтернативного газоснабжения дома, необходимо соединить в единую систему следующие элементы:

  • емкость для хранения СУГ — одна или несколько;
  • испаритель (регулятор давления) для газа;
  • газовые трубы;
  • элементы управления системой;
  • приборы, которые работают на сжиженном газе: плита, колонка, котел и т.п.

Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то и баллон или газгольдер к ней подключить можно. Это очень удобно, если в дальнейшем планируется подвести к дому централизованную газовую магистраль, не придется менять оборудование.

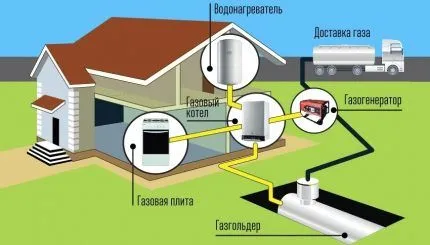

Схема автономной газификации

Автономное газоснабжение частного дома обычно осуществляется с помощью специальной емкости — газгольдера, из которого по трубам распределяется сжиженный газ (+)

Основная причина, по которой владельцы частных домов отказываются от электрических и твердотопливных котлов для отопления пользу газовых агрегатов, состоит в относительно невысоких эксплуатационных расходах.

Газ, в том числе и сжиженный, обходится дешевле, чем электричество или уголь. Разница покрывает даже расходы на монтаж автономной системы газоснабжения.

Еще одно преимущество котлов на сжиженном газе — высокая степень автоматизации оборудования. Если работа приборов, потребляющих газ, настроена правильно, они будут включаться и выключаться автоматически, подогревая при этом теплоноситель и/или горячую воду до установленной температуры.

Это удобно, а также позволяет оптимизировать расход газа. Если соблюдены все меры безопасности, сжиженный газ можно хранить очень долго, отбирая только необходимое количество. Можно заправлять газгольдер или баллоны только один-два раза в год.

Что нужно знать о СУГ?

И пропан, и бутан в сжиженном состоянии занимают очень небольшое пространство, поэтому СУГ так удобно использовать для автономного газоснабжения. Как только открывается вентиль емкости, давление внутри понижается.

Часть газа переходит из жидкой формы в газообразную, а затем собирается в верхней части баллона. По газовой трубе топливо перемещается к прибору, потребляющему газ.

Процесс продолжается непрерывно, что позволяет в значительной степени автоматизировать операции, связанные с работой альтернативной газовой системы. Когда вентиль баллона перекрывают, давление стабилизируется, и переход газа из жидкого состояния в газообразное прекращается.

С любым воспламеняющимся веществом нужно обращаться осторожно, и СУГ не исключение. Объем заполнения емкости сжиженным газом должен быть не более 85%. Это позволяет оставить часть пространства, чтобы горючее могло высвобождаться при нагреве емкости, и при этом давление внутри баллона не достигало критического уровня.

Пропан при нагреве расширяется быстрее, а бутан — медленнее. Соотношение этих составляющих в баллонах варьируют, поэтому одни баллоны можно использовать зимой, а другие — только летом.

В летний период температура окружающего воздуха может значительно повышаться, баллоны с газом естественным образом нагреваются, и газ внутри расширяется. Этот момент следует учитывать при планировании альтернативного газоснабжения.

Баллоны, предназначенные для использования летом, не стоит использовать в зимний период, но по другим причинам. Низкие температуры препятствуют повышению давления в баллоне, а в “летнем” варианте эта способность смеси уже снижена. При неправильном выборе баллона его работа будет неэффективной.

Чтобы в любое время года использовать одну и ту же емкость со сжиженным газом, необходимо обеспечить для нее стабильное температурное окружение. Этого можно добиться, если поместить емкость в грунте. Погружение должно быть достаточно глубоким — ниже уровня промерзания.

Галерея изображений

Фото из

Желающие устроить автономную систему газоснабжения могут выбрать резервуар, исходя из индивидуальных потребностей в газе. В продаже есть большие газгольдеры, которые смогут обслужить пару котлов, газовую плиту, конвекторы и контур уличного освещения, или компактные сосуды для дачи

По способу размещения на участке газгольдеры подразделяются на модели для наземной и подземной установки. Монтаж наземных дешевле, но цена у них выше из-за повышения прочности корпуса

Для установки погружаемых в грунт газгольдеров разрабатывают котлован. Им не страшны температурные перепады и механические воздействия, однако сосуды должны свободно держать давление грунта

По геометрической ориентации газгольдеры делятся на горизонтальные и вертикальные. Горизонтальные подходят для больших по площади участков

Вертикальные модели занимают минимум места в плане, но при подземной установке нуждаются в копке глубокого котлована с укреплением стенок выработки опалубкой

Если газ подключаться будет только к конвекторам или к плите на даче, достаточно небольшого резервуара

По возможности перемещения резервуары под газ подразделяются на мобильные и стационарные. Мобильные снабжены колесами или дополнены прицепом, для заправки их перевозят к газозаправочным станциям

Газгольдеры, установленные без погружения в грунт, необходимо защитить от атмосферных осадков тентом, навесом или сооруженным специально для них павильоном. Корпус их оборачивают теплоизоляцией

Выбор резервуаров по требующемуся объему

Газгольдер для наземной установки

Подземные емкости для газа

Горизонтальный вариант емкости для сжиженного газа

Вертикальный тип сосуда для хранения газа

Компактный газгольдер для временного пользования

Мобильный газгольдер на колесах

Теплоизоляция наземных газохранилищ

Какими бывают газгольдеры?

Газгольдерами называют специальные емкости, предназначенные для хранения сжиженного газа. В промышленности широко применяют резервуары переменного объема, но в быту следует использовать только газгольдеры постоянного объема. Это связано с требованиями безопасности. Рабочее давление газа в газгольдере должно составлять 16 атмосфер.

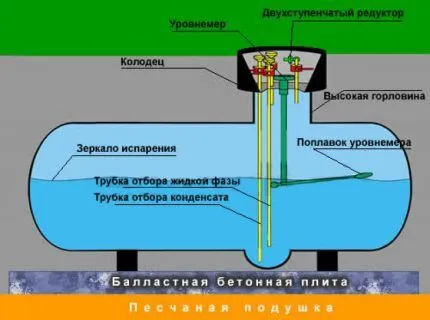

Устройство газгольдера

Газгольдер — это устройство для хранения сжиженного газа, его конкретные характеристики для каждого дома определяются в соответствии с техническими условиями объекта (+)

Выглядит такой резервуар как цилиндр, хотя иногда встречаются и модели сферической формы. Объем может варьироваться в очень широких рамках — до пятидесяти тысяч кубических метров, хотя для частного дома такие большие объемы не нужны. Есть газгольдеры для установки под землей, но существуют и наземные модели.

Выбор во многом зависит от характера использования газа. Для летней дачи, которая в зимний период не используется, подойдет газгольдер наземного использования. Можно использовать мобильный резервуар для газа.

Но если в доме или коттедже люди проживают круглый год, непременно следует установить резервуар подземной установки.

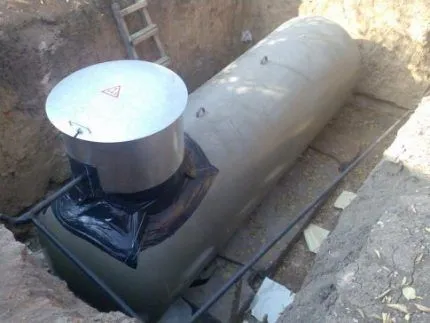

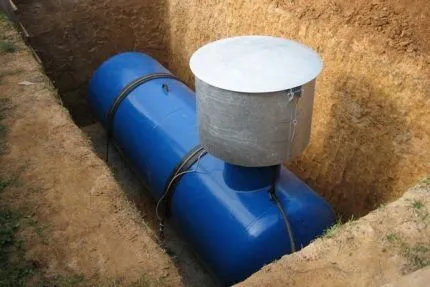

Подземный газгольдер

Газгольдеры, предназначенные для установки под землей, более востребованы, чем наземные модели, поскольку обеспечивают стабильную температуру хранения сжиженного газа

Хотя установить наземный газгольдер проще, проблем с его эксплуатацией больше. Из-за влияния высоких и нестабильных температур к таким устройствам предъявляются более строгие требования безопасности. Стоимость наземных установок также обычно более высокая, чем для подземных аналогов.

Как правило наземные модели устанавливают там, где не планируется большой расход газа. Емкость периодически будет опорожняться, потому нужно сразу подумать: стационарный или мобильный вариант предпочесть. Заправка мобильных моделей, оснащенных колесами для буксировки, производится следующим образом:

Галерея изображений

Фото из

Шаг 1: Буксировка газгольдера в прицеп для перевозки

Шаг 2: Подтягивание емкости на платформу

Шаг 3: Фиксация газгольдера в прицепе

Шаг 4: Заправка газогольдера на ближайшей станции

Шаг 5: Обратная установка резервуара на платформу

Шаг 6: Подключение к газораспределительной системе

Шаг 7: Защита от атмосферных осадков

Шаг 8: Поставка газа к бытовому оборудованию

Если возникает необходимость использования наземной модели в зимнее время, т.е. при пониженных температурах, понадобится использовать испаритель. Это электрический прибор, который обеспечивает безопасный подогрев емкости с газом.

В результате СУГ быстрее переходит в газообразное состояние и поступает в систему, обеспечивая достаточное давление.

Монтаж газгольдера

Подземные газгольдеры могут достигать объемов в 50 кубическмх метров, но для частного дома обычно нужно емкость меньшего размера

Газгольдеры, предназначенные для монтажа под землей, считаются более надежными и безопасными. Однако их установка потребует больше времени, затрат и усилий.

Это связано с масштабными работами. Монтаж выше промерзания грунта не допускается, а во многих регионах этот показатель составляет 1,5 м и даже больше.

Содержимое резервуара, расположенного внутри грунта, практически полностью находится при температуре 5-8°С. Специальный испаритель для такой модели не нужен.

Для конкретного участка и проекта газгольдер подбирается в соответствии с техническими условиями, разработанными для системы автономного газоснабжения. Обычно организация, которой поручено выполнить проект, сама занимается покупкой этого устройства, используя скидки, которые предоставляют таким клиентам производители.

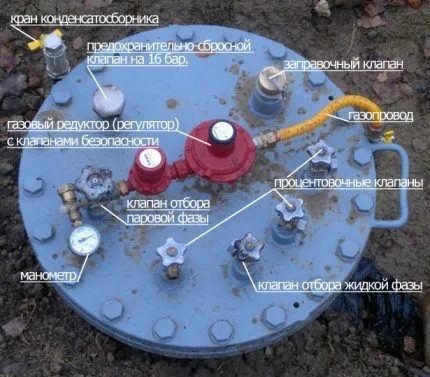

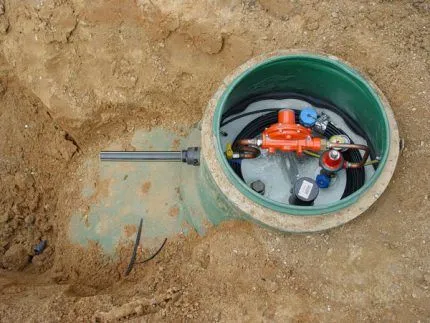

Система управления газгольдером

Система управления газгольдером установлена на его верхней крышке. Манометр позволяет контролировать давление внутри емкости, которое не должно превышать критических пределов (+)

Самостоятельные поиски и покупка газгольдера обычно не дают владельцу участка возможности сэкономить, но повышают риск приобрести некачественное или неподходящее устройство.

На нашем сайте есть серия статей, посвященных выбору и установке газгольдеров.

Советуем ознакомится:

  1. Разновидности газгольдеров: основы классификации + обзор популярных марок
  2. Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования
  3. Стоимость установки газгольдера в частном доме: цены проведения работ по газификации

Помимо газгольдеров для автономного газоснабжения можно использовать и баллоны со сжиженным газом. Одной такой емкости обычно недостаточно, несколько объединяют в общую сеть.

Особенности баллонного газоснабжения

Этот вариант обычно используется только для небольших летних дач со скромными объемами потребления газа. Несколько газовых баллонов устанавливают в отдельном помещении. Не рекомендуется выделять для этих целей комнату в жилом доме.

Лучше построить отдельную подсобку для хранения баллонов, хотя допускается, чтобы это помещение примыкало к дому.

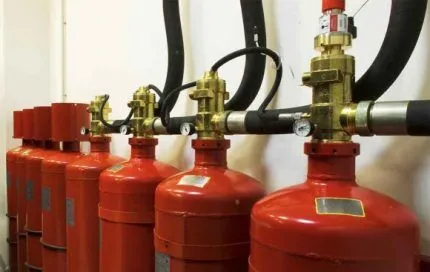

Газификация баллонами

Для соединения газовых баллонов в единую сеть используется набор редукторов и манометров. По мере необходимости пустые баллоны можно заменять заполненными

Здесь следует сделать отдельный вход, а не дверь, ведущую из дома. Площадь помещения должна превышать размеры баллонов, которые будут там установлены, в восемь раз.

Внутреннюю поверхность комнаты необходимо покрыть материалами, устойчивыми к возгоранию. Обязательно наличие принудительного вентилирования.

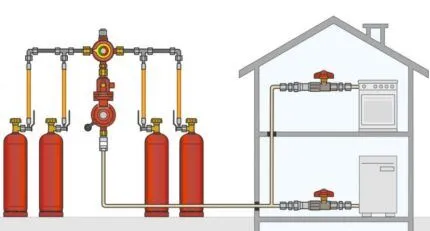

Схема баллонного газоснабжения

Автономное газоснабжение с помощью набора газовых баллонов предпочтительнее использовать для небольшой летней дачи, чтобы не пришлось слишком часто беспокоиться об их заполнении (+)

Иногда допускается хранение баллонов не в отдельном помещении, а в большом металлическом ящике снаружи дома. Отапливать место хранения баллонов с газом нельзя, запрещены любые нагревательные приборы и, разумеется, использование открытого огня.

Если помещение готово, необходимо выполнить следующие операции:

  1. Установить баллоны вдоль одной из стен.
  2. Проложить газовые трубы от места хранения баллонов к приборам-потребителям сжиженного газа.
  3. Собрать систему из редукторов и манометров для параллельного подключения баллонов.
  4. Подключить баллоны и приборы к магистрали.
  5. Провести проверку готовой системы в присутствии сотрудников областного газового хозяйства.
  6. Получить официальные разрешительные документы для эксплуатации баллонной газовой системы.

Баллоны устанавливают на специальных поддонах, при этом им нужно придать строго вертикальное положение. Каждая емкость содержит от 2,5 до 80 л газа, на основе этого норматива рассчитывают их общее количество. Такая система обойдется дешевле, чем полноценное газоснабжение с газгольдером, но заряжать баллоны придется достаточно часто.

Галерея изображений

Фото из

Баллонами называются герметичные сосуды для хранения сжиженных газовых смесей, емкость которых не превышает 120 л. Согласно строительным нормативам их вместимость составляет 2,5; 5; 12; 27; 50 и 80 л

Горловины баллонов вместимостью до 27 л снабжаются самозакрывающимися клапанами. На горловины резервуаров по 50 и 80 л ставят угловые вентили с регуляторами давления

Резервуары для хранения, транспортировки и порционного потребления газа являются изделиями многоразового использования. По мере опорожнения их возят на газозаправочную станцию для пополнения израсходованного топлива

Для перевозки баллоны укладывают горизонтально или устанавливают вертикально, используя деревянные прокладки. У поступивших на дозаправку баллонов должно быть остаточное давление

Для того чтобы реже перевозить баллоны на дозаправку, их используют группой. Такую группу называют установкой сжиженного газа

Баллоны устанавливают либо в нежилых помещениях, либо на улице в невозгораемом шкафу, защищающем сосуды с газом от атмосферных явлений

Дверки расположенного на улице футляра для газовых баллонов должны быть снабжены замком, стенки должны быть оснащены вентиляционными отверстиями, редуктор должен быть опломбирован

При расположении в нежилом помещении следует соблюдать расстояние между оборудованием, генерирующим тепло и баллоном. Между ним и плитой, к примеру, должно быть не менее 1 м

Сосуды для газа с нормативным объемом

Запорно-регулирующая арматура газового баллона

Наполнение опорожненного газового баллона

Горизонтальное положение при транспортировке

Группа баллонов для отопления дома

Расположение баллонов в невозгораемом шкафу

Оснащение шкафа для газовой установки

Расстояние от генераторов тепла в помещении

Проектирование и оформление документации

“Личная” газовая система должна быть такой же надежной и безопасной, как и централизованная магистраль. Небрежность в этих вопросах недопустима, поскольку даже небольшая утечка газа может стать причиной огромных проблем вплоть и даже привести к гибели людей.

Если у владельца дома не имеется специальных знаний, то проектирование газопровода надо доверить специалисту с лицензией.

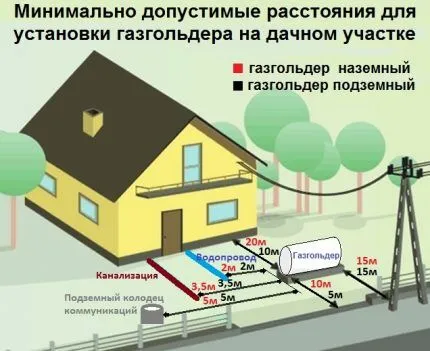

Место установки газгольдера

Место установки наземного или подземного газгольдера определяется не только удобством, но и расстоянием для отдельных объектов на участке (+)

Вернее, этим занимаются целые проектные организации, имеющие право на проектирование и выполнение работ по газификации жилых объектов.

Это может быть как частная компания, так и специализированное подразделение газовой службы района, области и т.п. Частники берут за работы немного больше, чем государственные специалисты, однако они займутся также и оформлением.

При работе с облгазом владельцу дома придется заняться оформлением самостоятельно, но можно немного сэкономить.

При оформлении проекта придется не только составить пару заявлений, но также приложить к ним ряд документов:

  • паспорт владельца;
  • свидетельство о праве собственности на земельный участок;
  • план участка;
  • характеристики системы отопления и т.п.

Сначала специалисты разрабатывают технические условия для газификации строения, в которых учтены требования пожарной безопасности. Затем проводятся исследования на местности, и подбирается место для установки газгольдера с учетом нормативов.

Резервуара с газом должен находится на расстоянии:

  • не менее 10 м от жилых строений;
  • не менее 15 м от источников питьевой воды и других водоемов;
  • не менее 5 м от деревьев и подсобных строений;
  • не менее 2 м от ограждений.

Кроме того, нужно учесть наличие ЛЭП вблизи от места установки газгольдера. Минимальное расстояние до таких конструкций должно составлять половину высоты опоры. Еще один важный момент — наличие удобных подъездных путей для автомобиля с цистерной сжиженного газа, чтобы заправить газгольдер.

На этапе проектирования также оцениваются особенности участка: коррозионная активность грунта, уровень блуждающих токов и т.п.

На основании этих данных будет принято решение об особенностях газгольдера, например, нужна ли ему дополнительная гальваническая защита, которая отразится на цене устройства не в лучшую сторону.

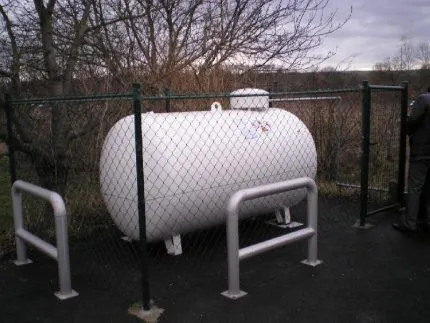

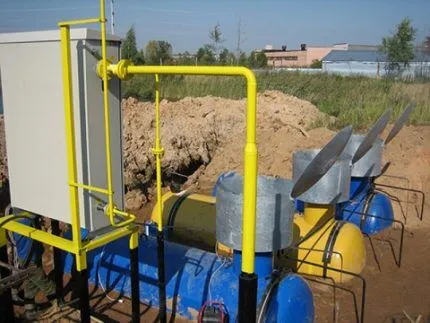

Наземный газгольдер

Наземные модели газгольдеров обычно используют только в летний период. К таким емкостям предъявляют более высокие требования безопасности, чем для подземных аналогов

Таким образом определяются технические условия для газификации объекта. С их помощью специалисты составят проект, который включает целый ряд документов: характеристики газгольдера, испарителя, конденсатора, план участка, план-схему газопроводной системы, рекомендации по заземлению, химической защите, молниезащите и т.п.

Эти документы должны быть согласованы с пожарной инспекцией, службами газоснабжения, электриками, архитекторами, экологами и другими специалистами местных подразделений. Результатом оформления станет получение разрешения на строительство.

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

Монтаж автономного газопровода

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальшь-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа.

Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

Процесс установки газгольдера в котлован включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Заключение договора с газовщиками

Этап 2: Доставка резервуара на объект установки

Этап 3: Выравниваине и трамбовка дна котлована

Этап 4: Погружение газгольдера на бетонной плите

Этап 5: Заполнение котлована с оборудованием грунтом

Этап 6: Заполнение площадки травяным ковром

Этап 7: Ввод газовой трубы в дом

Этап 8: Установка люка на горловину газгольдера

Еще один категорический запрет, связанный с монтажом газовых труб — разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Но на всей протяженности автономной газовой магистрали соединения нужно делать только неразъемными. О той части газопровода, которая проложена снаружи, нужно позаботиться дополнительно.

Всю наружную сеть следует тщательно утеплить, используя специальные материалы, устойчивые к возгоранию. Кроме того, нужно обеспечить отвод конденсата, это уменьшит вероятность коррозии труб.

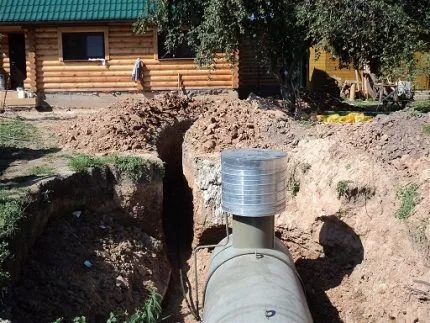

Котлован для газгольдера

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении — понадобится обустройство котельной. Ее объем должен быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать — вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

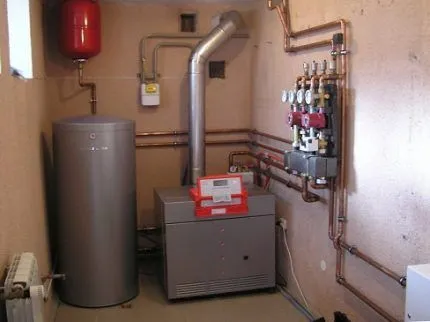

Котельная для газового котла

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

Засыпка газгольдера

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Иногда удобнее пригласить для монтажа наружного и внутреннего газопровода разных подрядчиков. В этом случае специалисты рекомендуют разграничить ответственность между исполнителями и оформить этот момент отдельным актом. Не помешает также позаботиться о страховании гражданской ответственности.

Выводы и полезное видео по теме

Подробно с особенностями монтажа газгольдера можно познакомиться в этом видеоролике:

Здесь описан порядок работ при автономной газификации частного дома:

Устройство собственной системы газоснабжения на участке — задача хлопотная и затратная. Однако пользоваться собственным газом очень удобно, заправку можно выполнять всего пару раз в год.

Кроме того, такая система дешевле, чем бесконечные счета за электроэнергию, да и твердое или жидкое топливо проигрывает газовому котлу в экономическом плане.

Кто делает ситуационный план для газификации?


Ситуационный план для газификации, как правило, составляется организацией, занимающейся проектированием и монтажом газовых систем. В разных регионах могут быть разные компании, занимающиеся этой деятельностью. Также возможно, что ситуационный план может быть составлен газовым оператором, который отвечает за поставку газа в данном регионе. Для получения более точной информации следует обратиться в местные органы управления газоснабжением или к специализированным компаниям по газификации.
