Схема подключения выключателя и розетки, подробное руководство

С розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира, дачный

домик, гараж или подвал. Умение выполнить схему подключения выключателя и розетки будет актуально всегда и везде, при

В любом случае ремонта, перепланировки или строительства данная статья предлагает вам подробное руководство, которое глубоко анализирует данный аспект. Вы научитесь выполнять этот процесс самостоятельно и сможете передать свои знания другим. Теперь перейдем от теории к практике. Если рассматривать тему «как подключить розетку и выключатель от одного двухжильного провода», то данная статья поможет вам освоить этот навык.

Обратите внимание

Следуя пошаговым инструкциям приведенным ниже вы без труда сможете самостоятельно выполнить схему подключения выключателя и розетки, научитесь этому сами и сможете научить других. Итак, перейдем от слов к делу. Разберем вопрос с самого начала и до конца. Выполнение монтажа любой электрической схемы всегда начинается с распределительной коробки.

Далее монтируются провода, подрозетники, устройства защиты электрической цепи, розетки выключатели и светильники. Пойдем поп порядку.

Монтируем установочные элементы

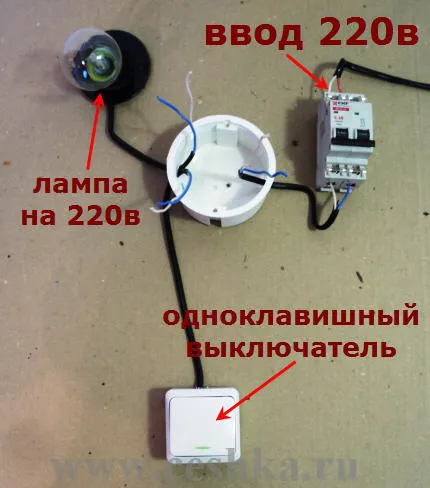

Для максимальной понятности и наглядности разберем  полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника.  Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь.

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Прокладываем провода

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата.

Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить  своими силами.

Здесь, вы найдете подробное описание того как самостоятельно выполнить расчет сечения провода, уверяю вас сложного здесь ничего нет.

Важно

С обоих сторон необходимо оставить запас провода на подключение элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в распределительной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно соединять и подключать, так что сильно лучше не экономить.

Далее, подведем провод на розетку.

Здесь потребуется провод с сечением жил 2,5 квадрата.

На выключатель 1,5 квадрата.

Теперь, прокладываем провод на освещение, у нас это лампочка с патроном.

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу.

Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

  • синий, белый с синей полосой – ноль (нейтраль)
  • желтый с зеленой полосой – земля (заземление)
  • оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения.

Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю.

Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье,  инструкция по подключению одноклавишного выключателя.

 Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

Совет

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения, зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

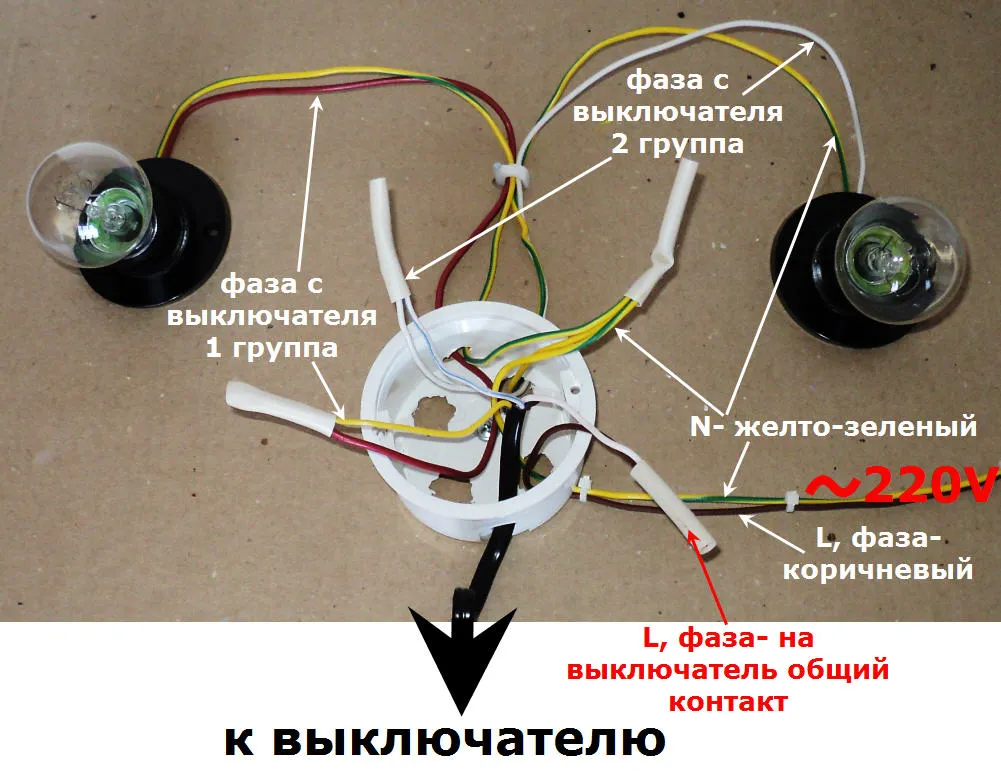

Схема подключение выключателя и розетки, соединение жил проводов в распределительной коробке

Осталось выполнить последний заключительный и самый ответственный этап выполнения схемы. Приступим.

Что бы было просто и понятно соединение проводов начнем с выключателя и светильника (в нашем случае патрона и лампочки). Подготавливаем провода, снимаем наружный слой изоляции.

В нашем примере применяется трехжильный провод, выбор обусловлен его функциональностью, так как в случае необходимости можно без проблем переделать схему.

Например, одноклавишный выключатель можно переделать на двухклавишный или, на потолке был простой светильник с одной лампочкой, а стала люстра (в некоторых люстрах применяется система частичного включения ламп, например  их 10, одна клавиша включит 6, вторая 4, обе соответственно все).

Так же можно использовать третий провод в качестве заземления корпуса светильника или люстры, к примеру в помещениях с повышенной влажностью. Поэту лишнюю желто-зеленую жилу, которую мы сейчас использовать не будем, изолируем и убираем в распределительную коробку, что бы не мешала.

Теперь зачищаем по 3,5-4 сантиметра медных жил всех оставшихся проводов.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя (отходящая фаза) и белую фазную жилу с провода идущего на лампочку. Соединение выполняем методом скрутки жил проводов между собой.

Теперь, снимаем изоляцию со всех остальных проводов.

Зачищаем для последующего соединения изоляцию всех 6 жил по 3,5-4 сантиметра.

Далее соединяем жилы между собой по цветам, три синих (у нас в примере это белые жилы с синей полосой).

Две желтые с зеленой полосой.

И три фазные, одну белую и две белые с коричневой полосой.

Обратите внимание

Схема практически завершена. Теперь нужно проверить правильность ее выполнения. Вворачиваем лампочку в патрон.

Разводим скрутки в распределительной коробке, так чтобы они не касались друг друга и подаем напряжение на автомат защиты нашей цепи. Включаем автомат, переводим рычаг в положение вверх.

Нажимаем клавишу выключателя, свет загорелся.

Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность.

Все в порядке, все работает.

Теперь отключаем электричество и с помощью изоляционной ленты изолируем скрутки.

Аккуратно укладываем их в распределительную коробку.

Схема выполнена.

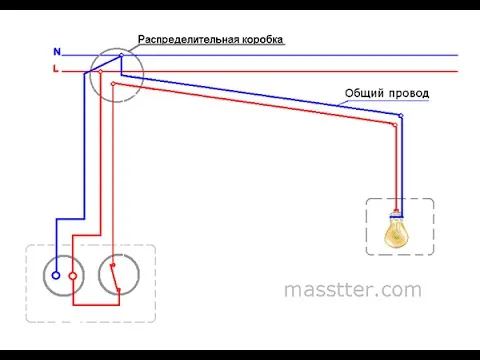

Схема подключения выключателя и розетки

Выполнив монтаж схемы своими руками мы сэкономили:

  • время на поиск и деньги на вызов электрика — 200 рублей
  • установка и подключение двухполюсного автоматического выключателя — 300 рублей
  • монтаж контакта заземления – 150 рублей
  • установка, вмазка внутренней распределительной коробки  – 550 рублей
  • сборка распределительной коробки, метод скрутки — 300 рублей
  • монтаж светильника, люстры с подключением (450 рублей за 1 светильник, люстра от 800 рублей) — средняя цена 600 рублей
  • установка подрозетника  (кирпичная стена 200 рублей — 1 штука), у нас 2 штуки — 400 рублей
  • монтаж розетки скрытой установки (1 штука по 200 руб), у нас 2 штуки — 400 рублей
  • монтаж одноклавишного выключателя – 150 рублей
  • монтаж провода открыто по стене до 2 метров (35 рублей — 1 метр), например 4 метра — 140 рублей
  • монтаж провода открыто стена, потолок, свыше 2 метров ( 50 рублей -1 метр), например 15 метров — 750 рублей
  • штробление стен 19 метра (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 6220 рублей

Стоимость услуг электромонтажных работ подробно описана здесь.

Так же мы получили развернутый ответ на вопрос, как подключить розетку с выключателем и узнали как самостоятельно выполнить схему и теперь смело можем использовать полученные знания.

Источник: https://elektrika-svoimi-rykami.com/kombinirovanny-e-shemy-podklychenia-elementov/shema-podklyucheniya-vy-klyuchatelya-i-rozetki-podrobnoe-rukovodstvo

Как от выключателя провести розетку?

Оценка: 0,00)Загрузка…

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек.

Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы. Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам.

В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE). Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь.

У выключателя имеется один потенциал: фаза (L).

Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать.

К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.

Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Способ No 2 Совместно с двойным выключателям

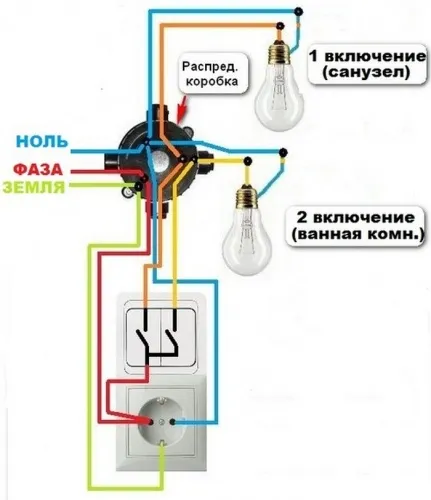

Если в комнате находится двойной выключатель, можно попробовать провести новую розетку, которая будет работать без вмешательства в освещение.

Демонтировать имеющиеся изделие;
Сделать новую нишу для розетки;
Проложить новый кабель к назначенному месту;
Приступать к установке розетки, по средствам подключения жил кабеля к клеммам;
Два проводника следует подключить к розетке, а выключатель останется традиционным;
После всех проведенных работ, проверяется готовый результат.

Стоит понимать, что выше описанный перечень от человека требует определенных знаний и навыков. Настоятельно рекомендуется исполнителю быть осторожным и аккуратным.

Источник: https://DomavRemont.ru/elektrika/kak-ot-vyklyuchatelya-provesti-rozetku.html

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом.

Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка.

Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается.

Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать.

Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ.

Важно

Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер.

Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателемразводка проводки в частном домеварианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому.

Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь).

Окисление нарушит качество контакта.

измерение напряжения портативным вольметромзаштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз.

Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия.

В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере.

Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается.

Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника.

Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот.

Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Источник: https://papamaster.su/podklyuchaem-rozetku-i-vyklyuchatel/

Рассмотрим как подключить выключатель от розетки

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле. где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

  • Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
  • На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

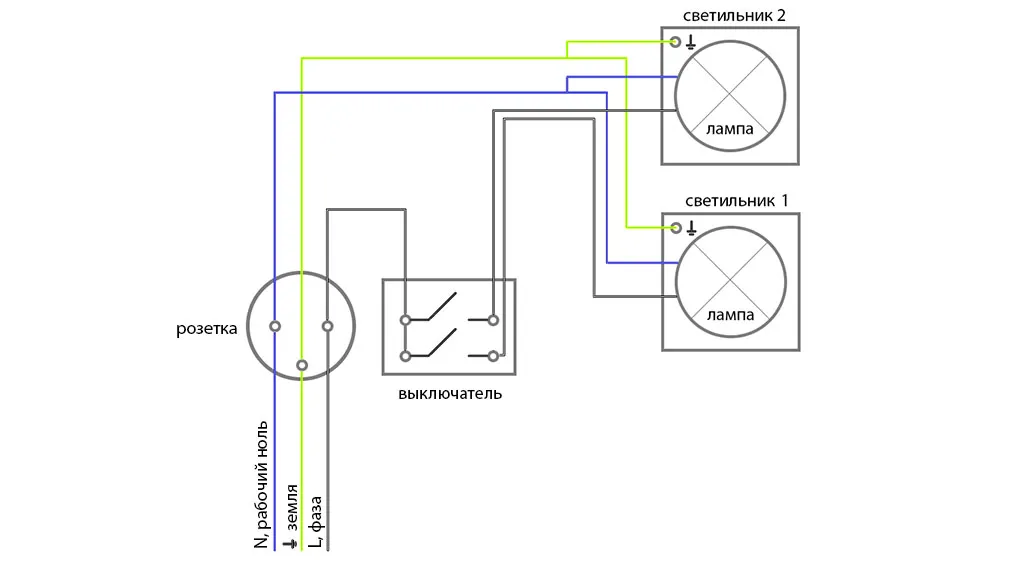

Схема подключения фазного и нулевого провода от розетки

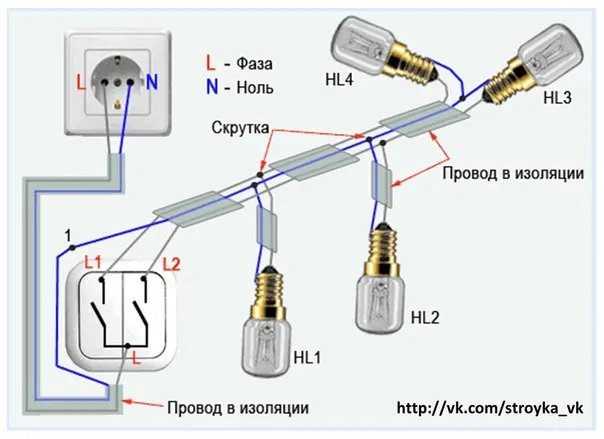

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

  • Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
  • Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
  • Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
  • После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя.

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный.

Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Источник: http://legkoe-delo.ru/dom-i-dacha/remont-kvartiry/24-rassmotrim-kak-podklyuchit-vyklyuchatel-ot-rozetki

Установка и подключение розеток и выключателей

Для установки выключателя потребуется:

  • выключатель;
  • соединительные провода;
  • распределительная коробка;
  • изолента;
  • отвертка;
  • желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв.

Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно.

Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

Совет

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

  • лампочки – одна или несколько, включенных параллельно;
  • одноклавишного (в нашем случае) выключателя;
  • распределительной коробки;
  • источник питания 220V.

С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника.

Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю.

Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель.

Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке.

Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).

  1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
  2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
  3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
  4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
  5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
  6. Установка и соединение розетки с выключателем следующая:
  • на стене закрепляют подрозетник;
  • розетка раскрывается;
  • основание розетки двумя винтами привинчивают к выключателю;
  • к розетке и основанию выключателя винтами привинчивают кабель.

Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

Источник: http://ogodom.ru/ustanovka-i-podklyuchenie-rozetok-i-vyiklyuchateley.html

Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Обратите внимание

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

  • Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
  • При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
  • Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя.

Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения.

Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация метода заключается в следующем:

  1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
  2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
  3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
  4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

  1. Обестачивается электрическая сеть.
  2. Демонтируется двойной выключатель.
  3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
  4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
  5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
  6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
  7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
  8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике.

Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата.

Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Читать еще:

Как выбрать розетки и выключатели

Как провести свет на балкон или лоджию самостоятельно

Как проверить розетку мультиметром

Как монтировать розетки в гипсокартоне

О том как выполнить электроподключение можно узнать  из следующего видео:

Источник: https://domgvozdem.ru/index.php/elektrika/614-kak-provesti-rozetku-ot-vyklyuchatelya

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.

Видео. Подключение одноклавишного выключателя и розетки. Простой способ.

Добавить комментарий
