Буронабивные сваи – применяются в местах, где технически невозможно возвести другой вид фундамента. Разбираемся, где они применяются и в чем их преимущество перед другими видами фундамента. Рассмотрим их классификацию и конструкцию по различным способам изготовления свай, технологии устройства свай с обсадной трубой и с ростверком. Читайте до конца, и вы будете знать, какие вопросы задавать специалистам, если придётся делать буронабивной фундамент.

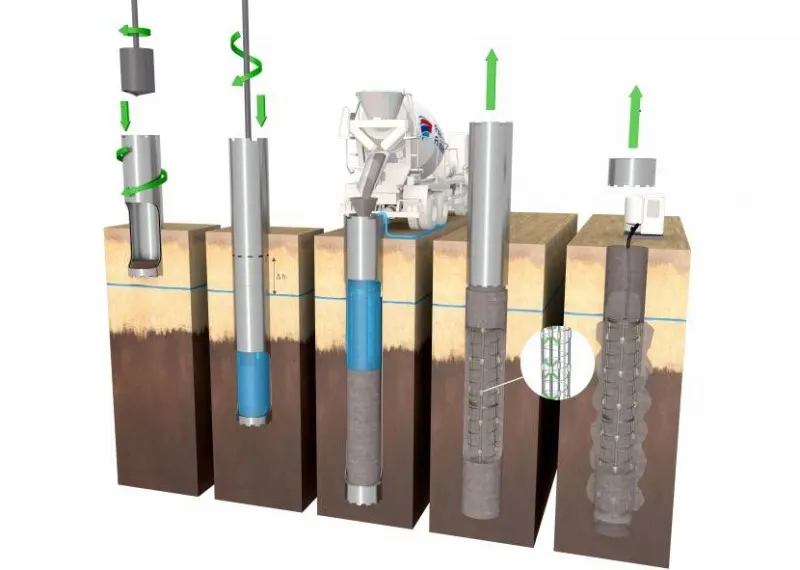

Схема устройства буронабивного фундамента

Буронабивные сваи – это вид забивки свай, выполнение которого заключается в бурении скважины, установки в ней металлической арматуры и заполнения бетоном. Этот вид фундамента обрёл большое распространение из-за лёгкости возведения, при постройке на небольшом участке и для усиления уже имеющегося фундамента.

Область применения

Есть ряд случаев, когда желательно использовать именно буронабивные сваи:

  • В среде города рядом с уже возведёнными объектами, где существует опасность разрушения окружающих построек вследствие проведения «тяжёлых» работ.
  • На ограниченных пространством площадках, где сложно перемещать и устанавливать забивные сваи.
  • При строительстве на склоне.
  • На объектах, где на территории стройплощадки наблюдаются плотные грунты.
  • Когда невозможно произвести забивку или вибропогружение свай из-за грунта естественного происхождения с часто попадающимися валунами.

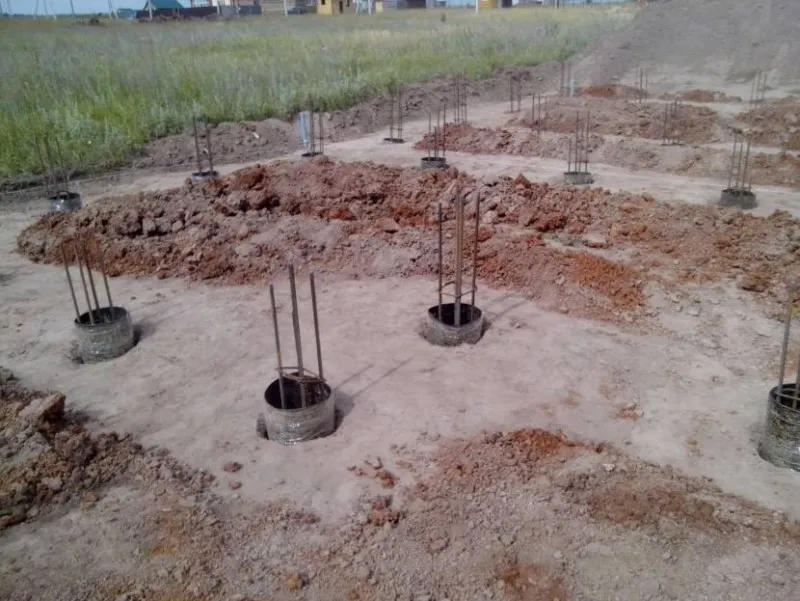

Буронабивной фундамент с ленточным ростверком

Преимущества буронабивных свай

При выборе буронабивных свай руководствуются такими их преимуществами:

  • Минимальное влияние через грунт на фундаменты окружающих построек.
  • Отсутствие сокрушительных явлений на коммуникации, расположенные под землёй.
  • Сваи закладываются на глубине промерзания грунта это поможет предотвратить их пучение, грозящее трещинами на фасаде.
  • Не требуется вывозить грунт со строительной площадки.
  • Небольшой уровень вибрации и шума, позволяющий вести работы рядом с жилыми домами.
  • Длительный срок службы.
  • Высокая скорость изготовления.
  • Снижение стоимости и сокращение сроков строительства.
  • Технология не причиняет вред располагающемуся рядом рельефу и применима на неравномерных почвах и плохих грунтах.

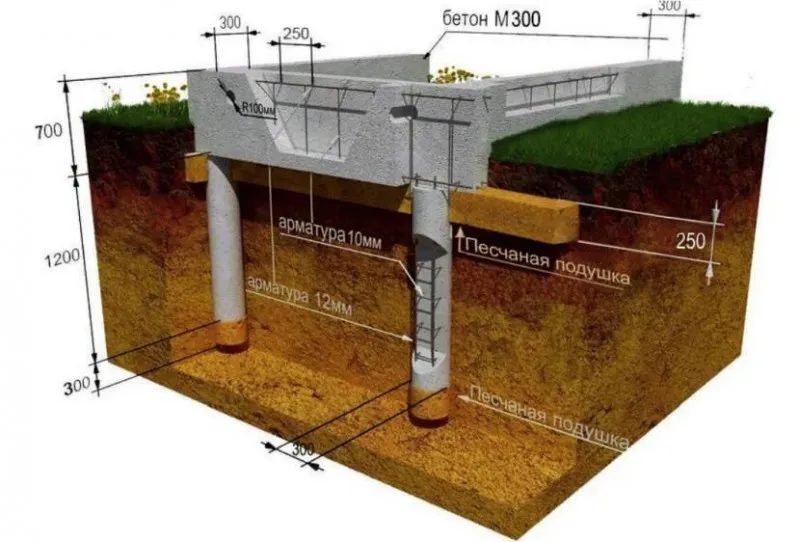

Буронабивной фундамент

Классификация и конструкция буронабивных свай

Технология устройства буронабивных свай представляет собой использование бетона и арматурных стержней.

Для производства фундамента используются способы исходя от вида залегающего грунта на стройплощадке:

  • Сухой способ . Применяется для свай, не требующих подготовки по укреплению стенок скважин. Рекомендуется использовать для грунтов, не оползающих при пробуривании скважины и не обваливающихся после и во время заливания бетона. Пример таких грунтов: глинистые тугопластичные и от полутвёрдой до твёрдой консистенции.
  • Укрепление стенок скважин повышенным водяным давлением или раствором глины. Метод применяется от обваливания при прорезании водонасыщенных неустойчивых грунтов (глинистые мягкопастичной и текучепластичной консистенции).
  • С использованием трубчатых оболочек (трубобетонные) . Используется при строительстве на водонасыщенных разнородных глинистых грунтах текучей консистенции с прослойками песков и супесей. Применение при возведении особо ответственных сооружений и при стройке на территории, покрытой водой.
  • С использованием обсадных труб . Используются в слабых, водянистых грунтах и с повышенной высотой грунтовых вод.

Строительная площадка с подготовленными обсадными трубами

Технология устройства буронабивных свай с обсадной трубой

Обсадные трубы для буронабивных свай – это металлический остов для будущей сваи, который погружается в скважину и позволяющий значительно усилить всю конструкцию.

Чаще всего такой фундамент применяется в постройке жилого дома при плотной окружающей застройке – для предотвращения риска последней. Способ подходит для сыпучих и неустойчивых грунтов, кроме скальных пород. Его целесообразность оправдана только при грунтах, не требующих проходки без жёсткой защиты, и невозможности использование более лёгких способов. Работы выполняются с привлечением тяжёлой строительной техники. На сравнительно устойчивых грунтах сваи устанавливают без обсадных труб.

Устройство буронабивных свай с применением обсадных труб заключается в следующих операциях:

  1. Буром проделывает скважину того де диаметра, что и обсадная труба.
  2. Затем трубу вдавливают в землю и извлекают из неё попавший внутрь грунт.
  3. Поскольку, чтобы погрузить трубу на большую глубину, нужна техника, что может развивать огромные усилия, то по технологии процесса предусматривается чередование опускания трубы с операцией выбуривания породы.
  4. Когда скважина полностью готова, то в неё опускается армокаркас и затем обсадная труба заполняется бетоном.
  5. Когда бетон залит, то обсадная труба извлекается из земли.

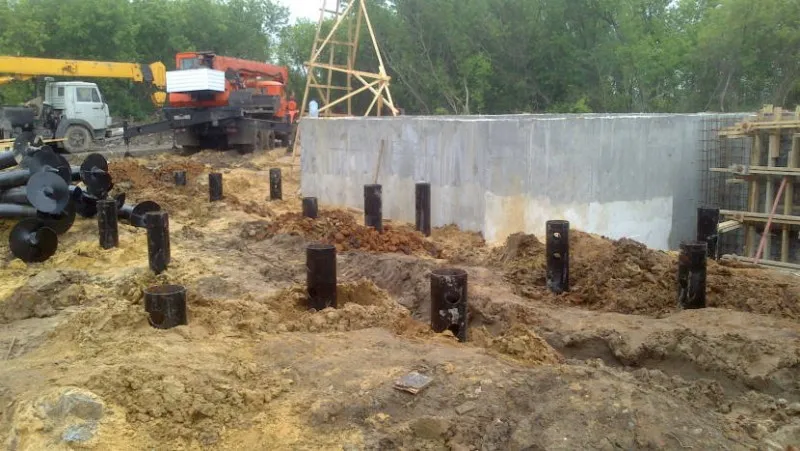

Устройство буронабивных свай с обсадной трубой

Технология устройства буронабивных свай с ростверком

Фундамент на буронабивных сваях с применением ростверка относится к комбинированному типу оснований. При его изготовлении производится стандартная заливка буронабивных свай в скважины, а сверху них дополнительно заливается ростверк, благодаря которому нагрузка рассредоточивается нагрузку на все сваи сразу.

Такая технология целесообразна при ослабленных и сложных грунтах, не в сейсмостойких районах, зонах с сильноразветвлёнными коммуникациями под землёй. При повышенном уровне грунтовых вод, ещё во время проектирования стройки понадобится сразу расписать мероприятия по устранению воды из-за сложности с бурением скважин под сваи.

Ростверк различают по высоте:

  • Низкий. Полностью уходит в грунт ниже уровня промерзания, а верхний контур равен уровня земли.
  • Повышенный. Уложенный наравне с грунтом.
  • Высокий. Подошва существенно выше грунта на 20-30 см.

Перед тем как возводить данный вид фундамента стоит изучить и знать такие данные:

  • Тип залегающего грунта на стройплощадке.
  • Местонахождение грунтовых вод.
  • Влагонасыщенность почвы.

При проектировании характеристик фундамента опираются на данные и получают значения:

  • Глубина заложения свай.
  • Сечение ростверка и свай.
  • Промежуток между сваями.
  • Армирование свай и ростверка.

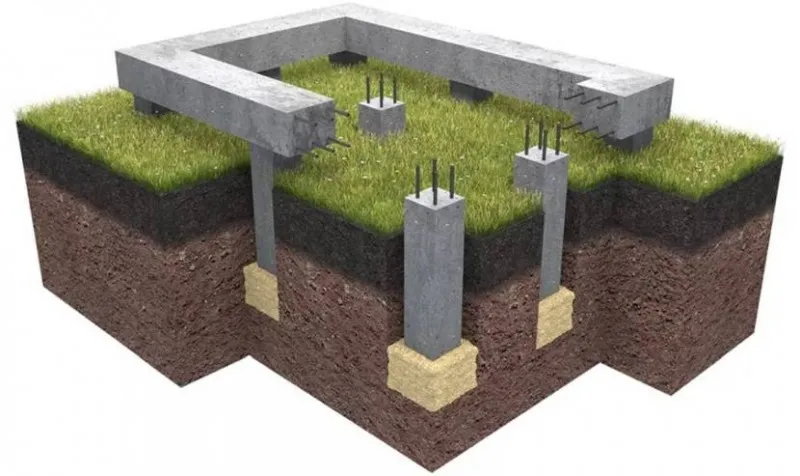

Чертёж буронабивного фундамента

Для устройства буронабивного фундамента с ростверком, к заранее выведенным из свай арматурным стержням присоединяются горизонтальное армирование. Следующий шаг заключается в приготовлении и установки опалубки. Ширина ростверка зависит от толщины стены, высота от рассчитанного предполагаемого веса дома. Готовая опалубка заливается бетоном на срок не менее 15 дней для набора прочности.

Достоинство буронабивных свай с ростверком заключается в повышенной несущей способности. Основание фундамента принимает нагрузки даже от тяжёлой постройки и идеально подойдёт под кирпичный жилой дом.

Обязательно нужно проложить по ростверку слой гидроизоляции, чтобы избежать разрушения разных по свойствам материалов промеж бетона и стен дома.

Технология изготовления буронабивных свай с монолитным ростверком

Фундамент на буронабивных сваях с монолитным ростверком применяется для постройки многоэтажных зданий и производится в таком порядке:

Разметка участка

Участок расчищается, снимается растительный слой почвы. По периметру будущего дома на заранее определённом расстоянии друг от друга изготавливают деревянную обноску. К ней прикрепляют шнур, отмечая оси дома.

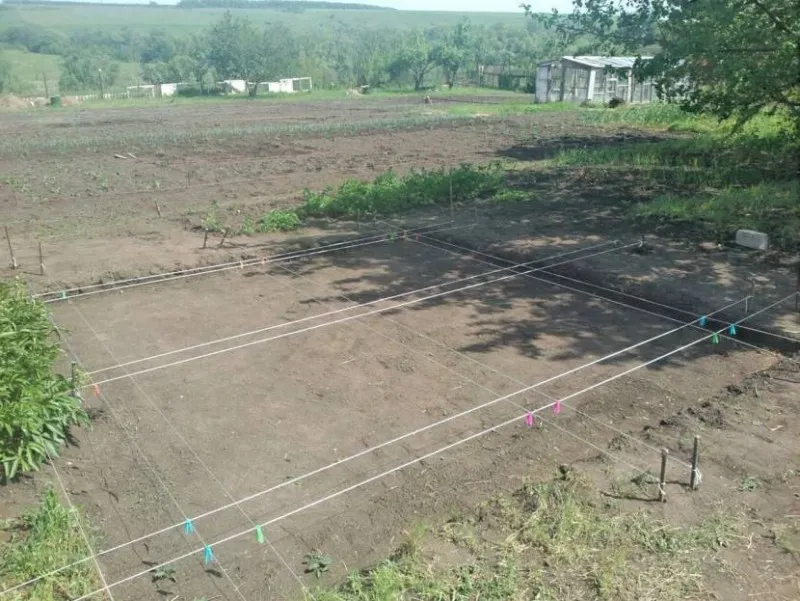

Разметка участка под сваи

Бурение скважин, армирование и заливка свай

Скважины бурят по разметке на глубину, рассчитанную заранее, затем устраивают опалубку и проводят армирование. Вдавливая ручной бур до проектной глубины изымают со дна рыхлый грунт и трамбуя устраивают подушку из песка толщиной 30-50 см. Установив арматуру принимаются к заливке бетона. Окончательно такой фундамент будет готов через 20-25 дней.

Для создания подходящего микроклимата в доме рекомендуем утеплить фундамент плитами пенополистирола. В утеплении нуждается не весь фундамент, а только та часть, что непосредственно соприкасается с домом. Отмостка делается в одно время с теплоизоляцией, и также работает на сохранение тепла и отстранению влаги от фундамента.

Фундамент буронабивной, при соблюдении технологии, прослужит не менее 100 лет.

Технология изготовления буронабивных свай с ленточным ростверком

В буронабивных сваях все опоры работают по раздельности, и это повышает вероятность неравномерных усадок так рискованно опасных для домов. Чтобы устранить такое разрушение стен, применяют железобетонный ленточный ростверк. Его различие находится в том, что армирование соединяет все опоры в целостный фундамент, отлично воспринимающий изгибающий момент.

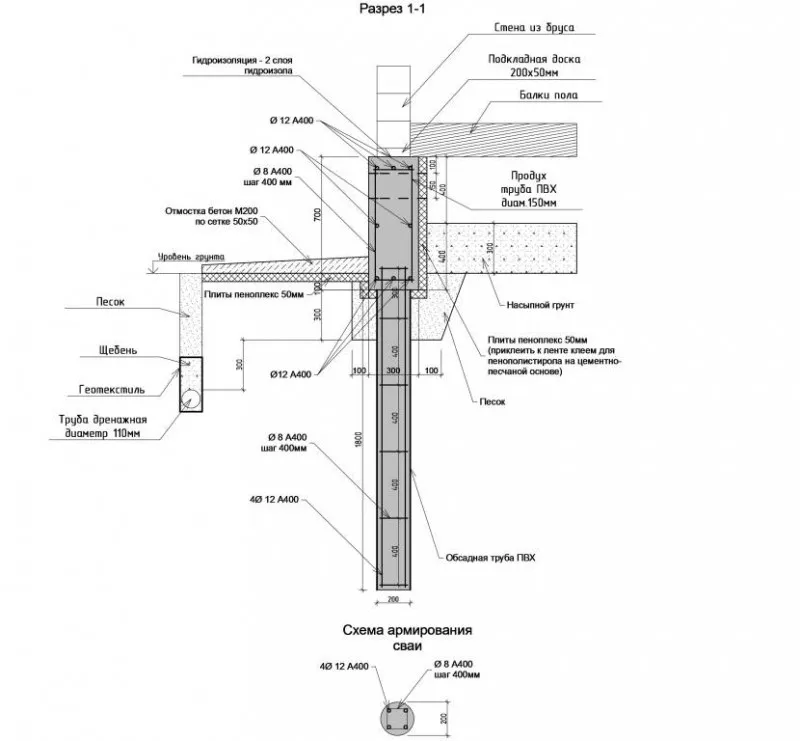

Схема армирования буронабивных свай с ленточным ростверком

Последовательность монтажа ленточного фундамента с буронабивными сваями следующая:

  1. По периметру обвязки устраивается подушка из песка и щебня толщиной 20-30 см.
  2. Поверх устраивается опалубка из дерева на внутренние стенки которой укладывается рулонная гидроизоляция.
  3. Из стержней арматуры собирается каркас, укладываемый в опалубку, и прикрепляется к оголовкам арматуры свай.
  4. Заливка бетонным раствором ростверка в один приём с дальнейшим уплотнением и 30 дневным набором прочности.

Отличия между фундаментами с буронабивными сваями в зависимости от материала дома

Технология возведения фундамента под кирпич и дерево не будет иметь каких-либо существенных различий за исключением толщины. Это связано с применением менее тяжёлых стройматериалов для перекрытий и стен.

Коротко о главном

Буронабивные сваи – заполненные бетонной смесью скважины с предварительным армированием. Этот вид фундамента получил большую популярность благодаря: простоте возведения, низкому влиянию на располагающиеся рядом здания, возможности постройки на осложнённых грунтах и склонах. Имеются множество методов изготовления конструкций свай, и их применение обуславливается залегаемым грунтом на стройплощадке.

Обсадные трубы для буронабивных свай представляю собой металлический каркас в виде трубы погружаемый в скважину и наполняемый бетонным раствором. Их установка целесообразна только при грунтах, не отличающихся устойчивостью из-за повышенной трудоёмкости и привлечением тяжёлой строительной техники.

Буронабивные сваи с ростверком – комбинированный тип основания из опорных свай в грунте и ростверка, передающего нагрузку на все сваи.

Буронабивные сваи с монолитным ростверком используются чаще всего в многоэтажном строительстве. В данном виде фундамента нужно дополнительно устроить тепло- и гидроизоляцию для создания подходящего микроклимата, и долговечности дома.

Буронабивные сваи с ленточным ростверком отлично подходят для постройки малоэтажного дома из любого материала. Благодаря тому, что армирование группирует все опоры в цельный скелет хорошо воспринимающий изгибающие моменты опоры, перестают работать по раздельности. Это не допускает вероятность неравномерных усадок.

Чем засыпать сваи?


Засыпка свай выполняется с целью обеспечения надежного контакта свай с грунтом и уменьшения риска их деформации, изгиба или провисания. Для засыпки свай используются различные материалы, в зависимости от условий грунта и требований к надежности и долговечности конструкции. Некоторые из наиболее распространенных материалов для засыпки свай:

  1. Крупнозернистый песок — использование песка позволяет обеспечить хорошую дренажную способность и устойчивость свай, особенно если грунт имеет высокую влажность.

  2. Щебень — щебень может использоваться для засыпки свай на слабых или неустойчивых грунтах, таких как глина или песчаник. Это позволяет обеспечить дополнительную прочность и устойчивость конструкции.

  3. Бетон — бетонная засыпка используется в случаях, когда требуется повышенная прочность или устойчивость свай. Она также может использоваться для создания фундаментов и подкладок.

  4. Глина — использование глины для засыпки свай позволяет обеспечить хорошую герметичность и защиту свай от воздействия воды и агрессивных сред.

  5. Гравий — гравий может использоваться для засыпки свай на слабых грунтах, таких как песчаники или глина, где требуется дополнительная прочность и устойчивость.

Выбор материала для засыпки свай зависит от многих факторов, таких как тип грунта, требования к прочности и устойчивости конструкции, бюджет и другие факторы. Для определения наилучшего варианта засыпки свай рекомендуется обратиться к специалистам.
