Теплый пол под плитку водяной: устройство и укладка

Уложить теплый водяной пол под керамическую плитку — это не только улучшение качества отопительного напольного покрытия, но и значительные экономические преимущества. Плитка обладает достаточно низкими показателями теплового сопротивления, поэтому быстро нагревается. Она способна хранить тепло, полученное от водяного теплого пола, без повреждений при изменении температуры.

Содержание:

• Отличительные особенности
• Монтаж теплого водяного пола своими руками
  • Укладка труб
  • Установка маяков для стяжки
  • Как выполнить заливку теплого водяного пола своими руками
• Как укладывается плитка

Отличительные особенности

•

  Керамическая плитка отлично сочетается с теплым полом водяного типа в санузлах, на кухне и в коридоре. Покрытие способствует равномерному распределению тепла.

• Недостаток выражен в сложности монтажа системы, однако его компенсирует простота эксплуатации.
• Водяной теплый пол отличается высокой сложностью монтажных работ. Для подогрева небольших площадей наиболее подходящим будет пленочный инфракрасный пол под плитку – его монтаж легко выполняется своими руками и толщина такого пола по сравнению с водяным будет значительно ниже.
• При эксплуатации теплый водяной пол под плитку потребляет сравнительно небольшое количество электроэнергии по сравнению со стержневым или кабельным, даже в том случае, если для нагрева используется электрический котел.
• Водяной пол, уложенный под плитку, по сравнению с электрическими полами прогревается в несколько раз быстрее.
• КПД водяного пола больше, чем у инфракрасного или стержневого ввиду постоянной циркуляции теплоносителя по контуру. КПД усиливается благодаря способности плитки медленно отдавать тело.
• Толщина стяжки водяного пола с плиткой – 6,5 см, наряду с этим электрические и стержневые системы практически не нуждаются в поднятии уровня и соответственно имеют меньшую толщину.
• Водяной теплый пол, покрытый керамической плиткой в отличие от инфракрасного, может использоваться как основной источник отопления.

Выбирая плитку для теплого пола, следует обратить внимание на ее показатели износоустойчивости, водоустойчивости и прочности. Поверхность выбирается шероховатая – это способствует более эффективной теплоотдаче изделия. Может применяться виниловая плитка, толщина защитного покрытия которой равна 0,2-0,3 мм. Кроме того, виниловая плитка стоит меньше керамических аналогов.

Выбирая плиточный клей лучше обратить внимание на продукцию ведущих фирм. Это может быть клей Юнис, специально разработанный для теплого пола, Ceresit CM 11 или Кнауф, который отлично подходит для крепления даже крупногабаритных изделий.

Монтаж теплого водяного пола своими руками

H2_2

Вначале необходимо определиться с местом, куда нужно установить коллекторный шкаф. Это устройство будет соединять в себе трубы водяного теплого пола и запорные вентили, с помощью которых производится регулировка системы.

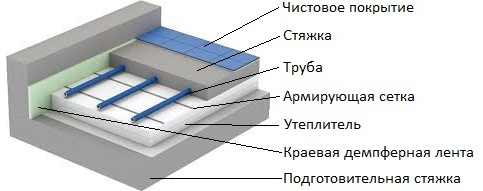

Устройство водяной обогревательной напольной системы под плитку начинается с подготовки основания. Проводится демонтаж всех старых покрытий пола до самого бетонного основания. На очищенной поверхности выполняется укладка гидроизоляционной мембраны. Монтаж гидроизоляционного слоя проводится с помощью алюминиевой самоклеящейся монтажной ленты. Сверху гидроизоляционного слоя производится укладка теплоизоляции.

Совет! В качестве теплоизоляционного покрытия рекомендуется использовать специальные пенополистирольные маты. Они также облегчают монтаж, потому как имеют специальные выступы для удобства укладки труб.

После того как укладка утеплительного слоя будет завершена, необходимо будет уложить арматурную сетку. Такая сетка усилит жесткость стяжки, на которую впоследствии будет укладываться керамическая плитка.

Укладка труб

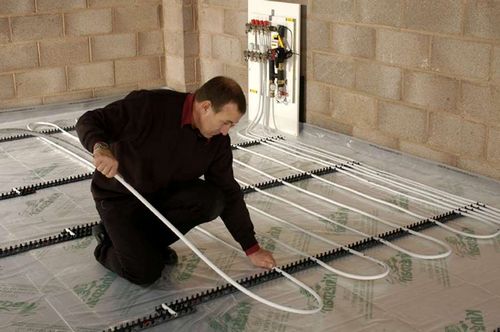

Трубы, по которым будет циркулировать теплоноситель нужно крепить прямо к арматурной сетке. Фиксация труб к арматурной сетке может выполняться с помощью клипс, проволоки, зажимов, пластиковых хомутов или крепежной ленты. Трубы можно укладывать:

• Змейкой;
• Двойной змейкой;
• Улиткой.

При укладке между трубами и стеной должно быть расстояние 15-20 см. Шаг должен быть равен 10-30 см.

Длина подключенной трубы должна быть в пределах 50-60 метров. При других параметрах некоторые участки пола под плиткой будут слишком горячими, а некоторые – недостаточно прогреваемыми.

При укладке труб любым из выбранных способов важно предварительно распределить их местоположение на полу комнаты. Это поможет избежать подогрева «ненужных» участков под громоздкой мебелью или сантехническими коммуникациями. В проекте учитывается весовая нагрузка на теплый пол, места размещения коллекторов распределения, нагревательных контуров и термодатчиков.

После завершения укладки труб своими руками, следует подключить их к коллекторному шкафу. Устройство этого агрегата позволяет производить подключение труб теплого пола обеспечивающих как вывод, так и ввод теплоносителя. Далее выполняется подключение труб к коллектору.

После того как монтаж труб к шкафу завершится, производится тестовый запуск системы. Ели протечек не наблюдается нужно включить котел отопления и прогреть пол в течение 30 минут. Далее котел выключается – полу будет нужно остыть, после чего начать следующий этап монтажа.

Установка маяков для стяжки

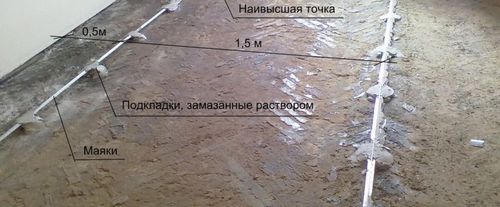

Устройство стяжки для теплого пола начинается с размещения маяков. Это нужно для того, чтобы стяжка распределялась ровно по всей площади помещения. Для надежного соединения раствора с основанием пола, в слое теплоизоляции проделывается 4-5 отверстий.

Диаметр каждого из них должен составлять 2-2,5 см. Благодаря таким отверстиям бетонная стяжка не будет смещаться. Толщина стяжки из бетона рассчитывается таким образом, чтобы она на 4-6 мм была меньше высоты порога входной двери в помещение. Для этого обнаруживается самая высокая точка опоры, после чего с помощью уровня или растяжек определяется нулевая точка поверхности.

Под нулевой точкой имеется в виду уровень контролирующий горизонталь финишного покрытия теплого пола. Нулевая отметка делается на стене при помощи уровня, ориентируясь на самую высокую точку залитой поверхности. От нее и отсчитывается толщина слоя бетонной стяжки, которая должна быть не менее 3 см.

Маяки располагаются параллельно – это позволит удобно размещать на них правило и производить растяжку раствора по полу. Крайние маяки располагаются в 20-ти см от стен помещения. При этом между ними натягивается лески или шнур, которые послужат ориентиром для установки промежуточных элементов. Все остальные маяки расставляются между крайними, расстояние между ними удобнее всего подбирать на 5-10 см меньшее, чем длина правила. Работы выполняются в следующем порядке:

1. На уровне нулевой точки заливки делаются отметки на противоположных стенах помещения.
2. На заданном уровне забиваются дюбели, между которыми натягивается леска.
3. В качестве маяков применяются металлические профили, высота которых регулируется небольшими кусками раствора.
4. Маяки выставляются и располагаются с ориентировкой на натянутую леску.
5. Далее маяки прикручиваются к полу саморезами для усиления фиксации.
6. По периметру пола в помещении укладывается демпферная лента. Ее ширина должна быть равна 5-10 мм. Лента сможет защитить перегородки, на которые воздействует тепловое расширение стяжки, от образования трещин.

Как выполнить заливку теплого водяного пола своими руками

После того как маяки будут размещены, можно начинать заливку пола.

Толщина стяжки над трубами обогрева должна быть не меньше 3-х см. Рекомендуемая толщина ее равна 5-6 см – это способствует наиболее равномерному распределению тепла по керамической плитке. В раствор рекомендуется добавлять пластификатор, он усилит эластичность бетонной стяжки и поспособствует выведению мелких пузырьков воздуха из нее. Марка цемента не должна быть ниже, чем М300 или В-22,5. На тех участках где нагревательные трубы подводятся к коллектору, устанавливаются уголки, выполняющие защитную функцию.

Если заливка производится одним человеком, то не рекомендуется замешивать много раствора – он может застыть прежде, чем будет израсходован.

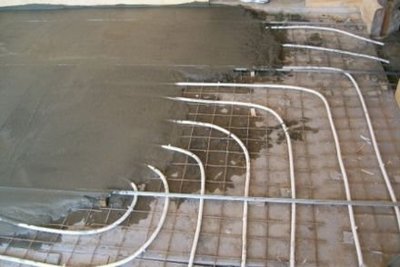

Часть раствора нужно уложить между маяками, на которые ставится алюминиевое правило. Правило медленно тянется, выравнивая, таким образом, слой стяжки. По такому же принципу выполняются работы в каждом размеченном секторе, разделенном маяками. Во время заливки стяжки нужно следить за тем, чтобы в толще раствора не образовывалось пустот, которые могут снизить прочность пола. Для этого по поверхности стяжки нужно пройтись специальным игольчатым валиком.

Когда стяжка подсохнет, имеющиеся неровности на поверхности можно будет выровнять с помощью крупной наждачной бумаги. Для предотвращения быстрого испарения влаги бетон следует несколько раз в день обрызгивать водой. После 2-3 дней после заливки маяки удаляются, пустоты заполняются грунтовкой, а сверху затираются цементным раствором.

Лишние части демпферной ленты обрезаются по всему периметру помещения. Поверх стяжки необходимо уложить на 2 недели полиэтиленовую пленку. После полного высыхания стяжки производится укладка керамической плитки.

Как укладывается плитка

Перед укладкой плитки для теплого водяного пола рекомендуется своими руками провести грунтовку поверхности. Благодаря грунтовому составу монтаж кафельной плитки заметно упростится – клей будет лучше контактировать с полом, что улучшит качество укладки.

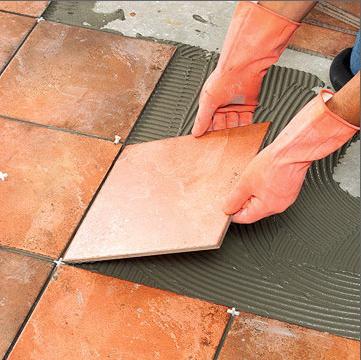

После этого плитка раскладывается по поверхности стяжки теплого пола – лишние куски отрезаются, они будут размещены у стен. Монтаж плиточных изделий начинается с самого отдаленного от входа угла, крепление производится с помощью специального плиточного клея.

При укладке прямоугольной плитки рекомендуется мелом или маркером расчертить на полу разметку для ровного размещения. Разметка проводится в процессе предварительного размещения плитки. Далее клеящий состав наносится на поверхность пола зубчатым мягким шпателем. Плитка с силой прижимается к поверхности. Для того чтобы обеспечить лучшее сцепление с поверхностью бетонной стяжки по краям плитки нужно слегка постучать прорезиненным молотком.

Слой клея должен иметь одинаковую толщину на всей поверхности пола – нужная толщина обеспечивается зубцами на шпателе. На 1 кв. м. в среднем расходуется приблизительно 6-8 кг клея. Проводя монтаж плитки своими руками необходимо в местах стыковки элементов прикладывать специальные крестики, благодаря которым будут формироваться ровные швы.

При укладке время от времени с помощью уровня проверяется ровность пола, а лишнее количество клея удаляется с поверхности до засыхания. После завершения укладки цельной керамической плитки следует приступить к размещению ранее обрезанных плит. Швы между плиткой можно заделывать герметиком, после затвердения которого вся поверхность протирается влажной губкой. Теперь устройство теплого водяного пола завершено и он полностью готов к запуску и эксплуатации.

Приступать к регулярному подогреву пола после укладки труб можно не ранее, чем через 28 дней после формирования стяжки. По истечении этого срока бетон полностью окрепнет и обретет необходимую прочность.
