В комнатах с высоким уровнем влажности, таких как ванная, кухня, душевая и прихожая, напольное покрытие обычно состоит из керамической плитки, так как это оптимальный вариант для этих помещений. Водяные теплые полы под керамическую плитку станут эффективным способом отопления, так как керамическая плитка может быть холодной на ощупь.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Водяные теплые полы под плитку имеют большое число серьезных характеристик и преимуществ, и главное из них – равномерное разделение тепловых потоков по всему периметру комнаты.  Самой распространенным устройством таких полов является монтаж трубок, которые укладываются непосредственно в стяжку. При установке теплого пола необходимо учитывать последовательность всех работ.

Этапы установки теплого пола под плитку

Первый этап заключается в приготовлении поверхности пола. Поверхность обязательно должна быть отчищена от мусора и выровнена основной стяжкой, при условии неровности пола.

Водный теплый пол под плитку требует максимально ровной поверхности, поэтому к каждому этапу выравнивания полов и монтажа теплого пола необходимо отнестись с полной серьезностью.

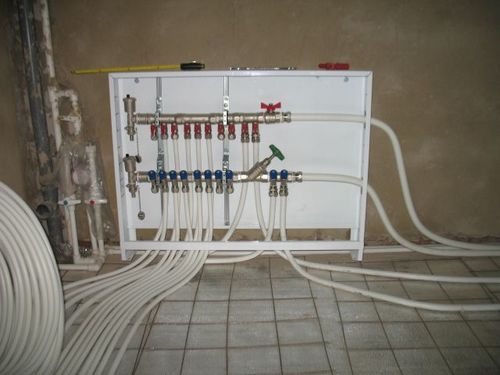

Второй этап включает монтаж коллектора, устанавливающийся на стене неподалеку от поверхности пола в специальном шкафу. Внутри такого шкафа необходимо провести стыковку нагревательных трубопроводов с основным источником тепла. В этом же ящике также будут расположены устройства регулировки устройства теплого пола. Изначально в шкаф необходимо подвести трубу с горячей водой и возвратный трубопровод, к которому будет подключаться непосредственно сам коллектор. Там же будет находиться циркуляционный насос, благодаря которому и будет происходить непрерывное циркуляция воды по всему контуру системы водяных теплых полов.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

На вышеуказанные трубопроводы устанавливаются запорные вентили, благодаря которым имеется возможность отключать полностью систему теплых полов от имеющейся системы отопления. Именно к такому вентилю и подсоединяется коллектор. Третий этап включает в себя обустройство поверхности гидроизоляцией, выполненной из алюминиевой фольги или полиэтиленовой пленки. Если вы будете использовать в качестве утеплителя пенопласт с приклеенной с одной стороны алюминиевую пленку, этого будет достаточно.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

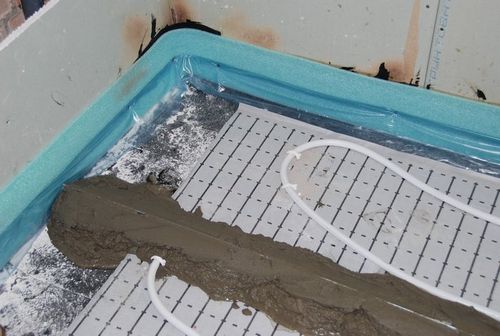

После того, как все вышеперечисленные этапы пройдены, самое время переходить к установке демпферной ленты, закрепляющейся выше, чем уровень стяжки на 20мм. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании. Для установки теплоизоляции также подходит минеральная вата, толщина которой зависит от мощности вашей отопительной системы. Если водяные теплые полы под плитку мощные, то и толщина утеплителя должна быть соответствующей. Допустим, если ниже уровня вашего основания также находится отапливаемая квартира, то можно использовать утеплитель в 2-4 см.

Следующим этапом является установка креплений и трубопроводов. Крепление трубопроводов теплого пола можно проводить несколькими способами: с помощью арматурной сетки, и с помощью термоизоляционных плит.

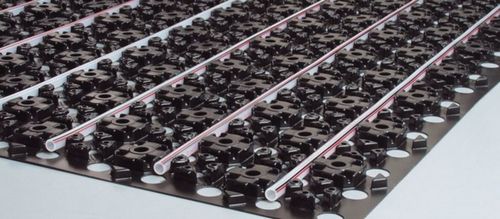

Сетку с ячейками следует устанавливать непосредственно на теплоизолятор. Сам же контур необходимо крепить к сетке с помощью двух, трех хомутов. Вышеописанные плиты укладывать необходимо с помощью специальных монтажных рельсов, устанавливающиеся на верхний слой теплоизоляции и закрепляющийся с помощью крепежной ленты.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки
Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Водяные теплые полы под плитку определяют следующий этап своей установки, как расположение греющих контуров. Следует помнить, что трубопроводы лучше всего укладывать вдоль стен, нежели в центре комнаты, с шагом укладки 10 см., а около окон и дверей увеличить шаг до 12 см. Не следует использовать петли длиной более 100 м.

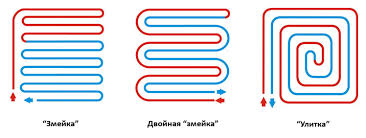

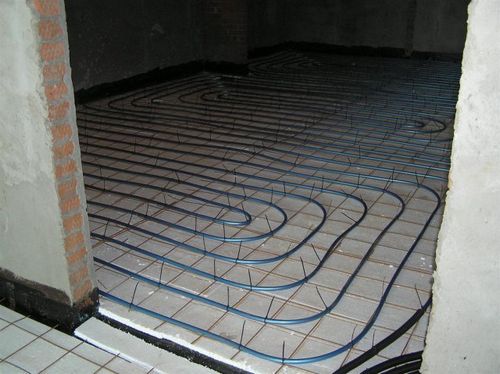

Далее вам необходимо определиться со схемой установки контура, которая может быть спирального типа либо параллельного. При использовании параллельной схемы, трубопроводы располагаются змейкой. При таком расположении водяных теплых полов под плитку, большая температура наблюдается в начале змейки. Такой метод преимущественно используется для помещений с небольшими площадями. Спиральная же система прогревает помещение равномерно благодаря тому, что нагревательный трубопровод и возвратный – чередуются. Такой метод идеально подходит для помещений с большой площадью.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Следующим этапом становится непосредственный монтаж контура, один конец которого закрепляется в коллекторе, а второй помещается по необходимой схеме, а после чего подводится к коллектору и подключается к обратному трубопроводу. После того, как все этапы пройдены, необходимо проверить всю систему на герметичность, а также ее работоспособность, предварительно выполнив опрессовку системы. Вы должны заполнить всю систему водой и оставить на сутки ее под рабочим давлением. Принято считать, что если на следующие сутки давление в системе не поменялось, то она считается полностью работоспособной.

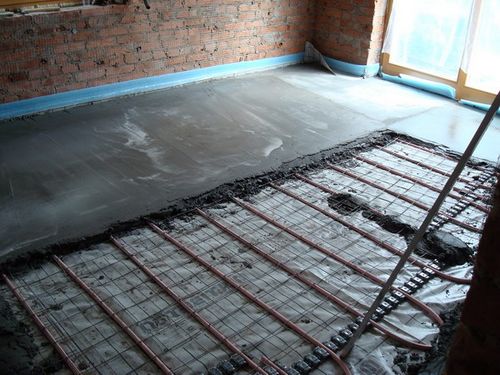

Предпоследним этапом является заливка цементным раствором. Теплый пол под плитку, водяной трубопровод, которого проходит по всему помещению и нагревает весь контур системы, толщиной должен составлять не более 7 см. Рекомендуется использовать в растворе бетон не ниже марки М300. Самое главное – это то, что при заливке вся система должна быть в рабочем состоянии под давлением.

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Последним этапом становится непосредственная укладка плитки. Обязательно необходимо дождаться окончательного высыхания бетонного раствора и, только после этого, укладывается плитка. Полное затвердевание проходит по истечению одного месяца. После вы можете наносить на готовый теплый пол клеящий раствор и далее класть плитку.

Стоит помнить, что плитка на теплый водяной пол укладывается так же, как и без использования теплых полов, то есть, также необходимо проверить еще раз уровень пола, а также отчистить основание от лишнего мусора и неровностей.
