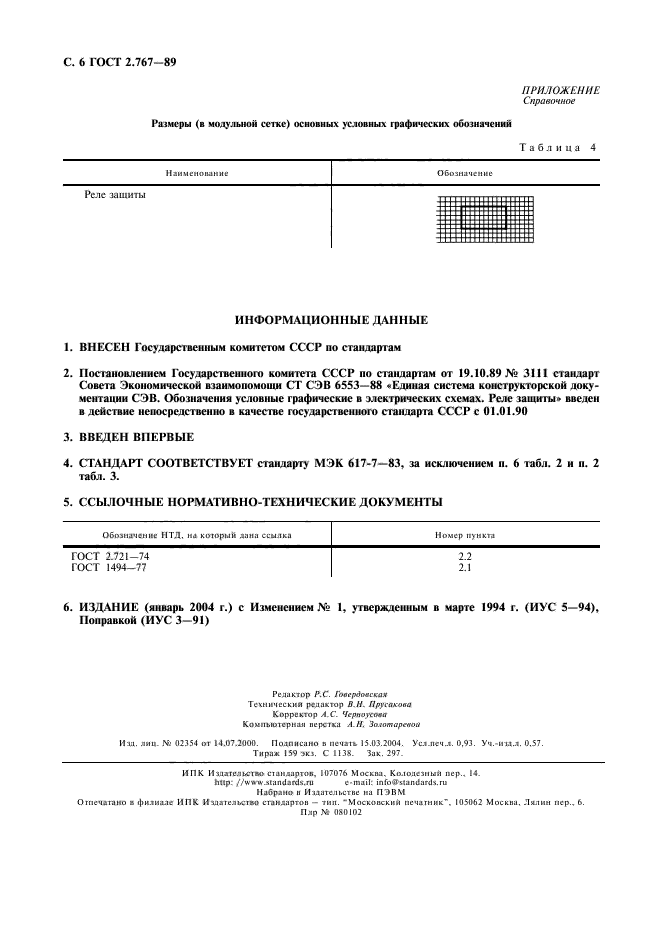

Условные обозначения для реле защиты по ГОСТ 2.767-89 и МЭК 617-7-83
Ориентируйтесь в мире защитных устройств! Наши условные обозначения для реле защиты, согласно ГОСТ 2.767-89 и МЭК 617-7-83, помогут разобраться в сложных системах. Понимайте ключевые аспекты, включая уго реле, и обеспечивайте надежную защиту в соответствии с нормативами.

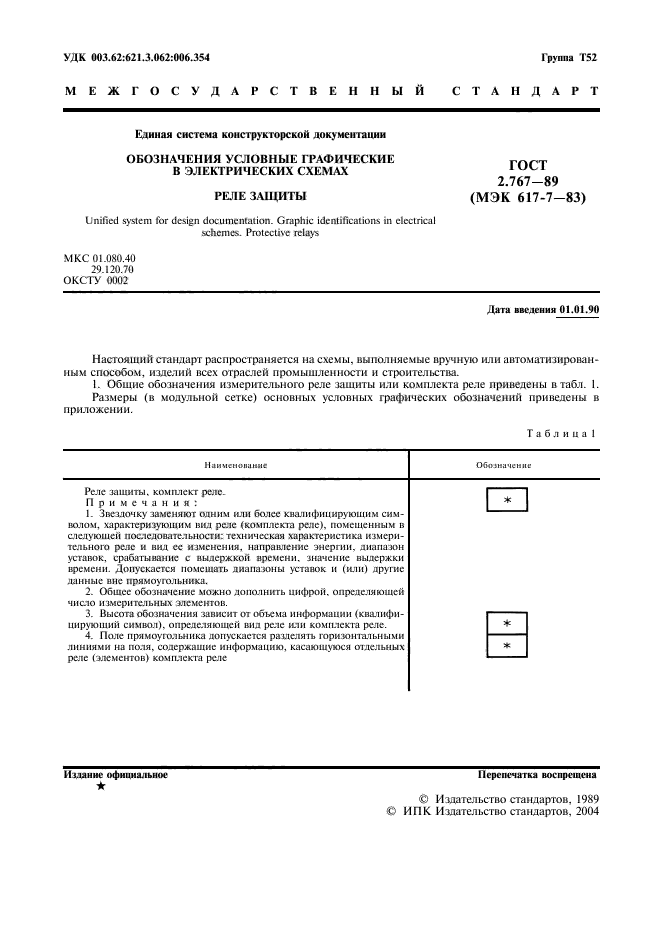

| Наименование | Обозначение |

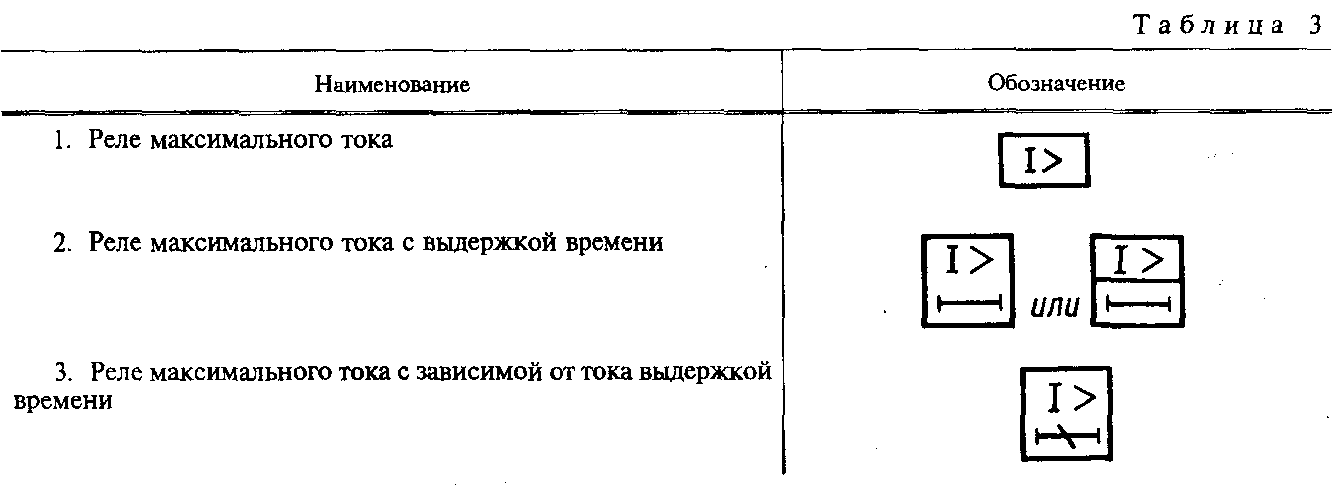

| 1. Реле максимального тока | |
| 2. Реле максимального тока с выдержкой времени | |
| 3. Реле максимального тока с зависимой от тока выдержкой времени | |
| 4. Реле максимального тока с указанием срабатывания с ручным возвратом | |
| 5. Реле токовой отсечки |
|
| 6. Реле обратного тока |
|
| 7. Дифференциальное реле тока |
|
| 8. Дифференциальное реле тока с торможением |
|
| 9. Реле, срабатывающее в определенном диапазоне тока |
|
| 10. Реле производной тока |
|
| 11. Реле максимального напряжения |
|
| 13. Реле нулевое (срабатывающее при потере напряжения) |
|
| 14. Дифференциальное реле напряжения |
|
| 15. Реле напряжения, срабатывающее в определенном диапазоне напряжения | |
| 16. Реле напряжения, срабатывающее выше 100 В или ниже 50 В | |
| 17. Реле симметричных составляющих тока: прямой, обратной и нулевой последовательности | |
| 18. Реле тока, срабатывающее при замыкании на землю |
|
| 19. Реле напряжения, срабатывающее при замыкании на корпус | |
| 20. Реле активной мощности ( =0) | |
| 21. Реле мощности с внутренним фазовым углом | |
| 22. Реле реактивной мощности ( =90°) | |
| 23. Реле мощности, срабатывающее при замыкании на землю | |
| 24. Реле направления: | |
| 1) общее обозначение | |
| 2) срабатывающее при протекании энергии от токоведущей шины | |
| 3) срабатывающее при протекании энергии к токоведущей шине | |
| 25. Реле частоты: | |
| 1) общее обозначение | |
| 2) срабатывающее при повышении частоты | |
| 3) срабатывающее при понижении частоты | |
| 4) срабатывающее при разности частот | |
| 25а. Реле, срабатывающее при коротком замыкании между витками обмотки | |
| 25б. Реле, срабатывающее при фазовом замыкании в трехфазной системе | |
| 25в. Реле, срабатывающее при разрыве цепи в обмотке | |
| 25г. Реле, срабатывающее при замыкании ротора, приводимое в действие током | |
| 26. Реле сопротивления | |
| 26а. Реле минимального полного сопротивления | |
| 27. Реле реактивного сопротивления | |
| 28. Реле активного сопротивления | |
| 29. Реле сдвига фаз | |
| 30. Реле максимального тока с двумя измерительными элементами (двухфазное) в диапазоне уставок от 5 до 10 А | |
| 30а. Реле тока, срабатывающее при токе выше 5 А и ниже 3 А | |
| 31. Комплект реле: | |
| 1) реле максимального тока с зависимой от тока выдержкой времени | |
| 2) реле токовой отсечки | |
| 32. Комплект реле: | |
| 1) реле максимального тока | |
| 3) реле времени с независимой выдержкой времени | |
| 33. Комплект реле: | |
| 1) реле минимального напряжения с указанием срабатывания | |
| 2) реле времени с зависимой от напряжения выдержкой времени | |
| 34. Реле минимального напряжения с диапазоном уставок от 50 до 80 В и коэффициентом возврата 130%.
Примечание. Допускается коэффициент возврата указывать в относительных единицах, например 1, 3. |
|
| 35. Комплект реле: | |
| 1) реле реактивной мощности | |
| 2) реле напряжения, срабатывающее при протекании энергии к токоведущей шине, уставка 1 Мвар | |
| 3) реле времени с диапазоном уставок от 5 до 10 с | |
| 36. Устройство дистанционной защиты (комплект реле): | |
| 1) максимального тока | |
| 2) срабатывающее при протекании энергии от токоведущей шины | |
| 3) с выдержкой времени, зависимой от импеданса, со ступенчатой характеристикой | |
| 37. Реле Бухгольца (газовое реле) | |
| 38. Устройство автоматического повторного включения (АПВ) |
