Устройство и виды индикаторных отверток — как работает индикаторная отвертка

Во время проведения проверки и ремонта электрических цепей, находящихся под напряжением, используются измерительные приборы или специальные индикаторы. Индикаторные отвертки являются основным инструментом для электриков, без которого невозможно выполнить работы на линии или в распределительном шкафу. Если вас интересует, как работает индикаторная отвертка, вы можете ознакомиться с принципом её функционирования.

Разновидности указательных приборов

Используемые на практике индикаторные отвертки подразделяются на следующие виды:

• Стандартные указатели типа «пробник» со встроенной в корпус неоновой лампочкой.
• Приборы с индикаторами на основе полупроводниковых светодиодов.
• Изделия со светодиодами и встроенным элементом питания.
• Электронные приборы с ЖК дисплеем или с табло из светодиодных элементов. Информация о наличии фазы отображается либо на экране, либо на светодиодной шкале, проградуированной в единицах напряжения.

Все эти приборы работают по схожему принципу, отличаясь по конструкции и способу представления информации.

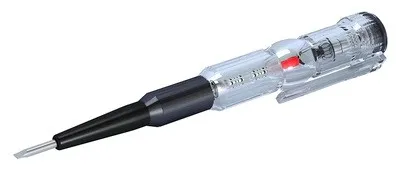

Устройство и принцип действия пробника-указателя

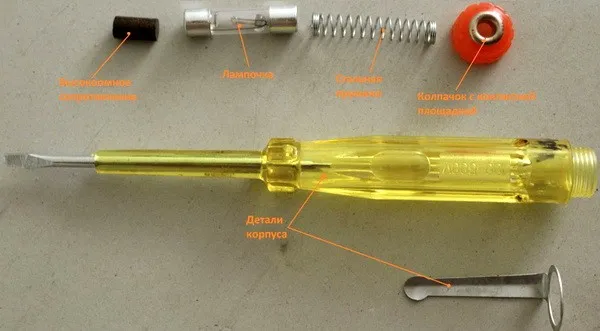

Простейшие индикаторные отвертки, состоящие из следующих основных частей:

• Не проводящий ток пластиковый корпус.
• Токопроводящее жало, предназначенное для контакта с обследуемой цепью.
• Колпачок с пружиной и металлической площадкой.
• Высокоомный ограничивающий резистор.
• Неоновая лампочка.

К корпусу индикатора (к его ручке) со стороны жала примыкает не проводящая ток предохранительная зона. Благодаря ей исключается возможность случайного прикосновения к рабочей части изделия, находящейся под напряжением относительно земли.

Как действуют индикаторные отвертки типа «пробник»

Этот инструмент используется для выявления наличия фазного потенциала в обследуемой точке электрической цепи или на клеммах подключенного к ней оборудования. Для этого в отвертке имеются две контактные зоны: одна в виде жала или щупа, а вторая – в верхней части колпачка изделия (металлизированная площадка).

Чтобы убедиться в отсутствии или наличии фазы – пользователь должен взять отвертку в одну руку (как ему удобно) и с небольшим усилием прижать щуп к проверяемой точке. Большим пальцем этой же руки ему следует прикоснуться к контактному пятачку на колпачке изделия. Благодаря этому создается цепочка для микроскопических токов, протекающих через тело человека и уходящих в землю через его ноги.

Величина утечки задается ограничивающим резистором, размещенным внутри отвертки (она абсолютна безопасна для человека). Микроскопических токов достаточно для того, чтобы установленная там же неоновая лампочка слегка светилась.

Особенности пользования пробником

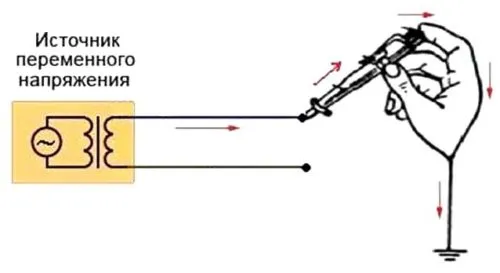

Понять, зачем нужно прикосновение пальца к контакту, поможет рисунок. Из него видно, что цепочка для протекания микротока через тело человека в землю должна замыкаться на контактной площадке. В противном случае ток через неоновую лампочку не потечет, и она не покажет наличия фазы.

Из приведенной на фото схемы видно, что проверяющий фазу человек не должен иметь на ногах резиновую обувь и стоять на коврике из не проводящего ток материала. Без хорошего контакта с землей цепь протекания микроскопических токов будет разорвана (неоновая лампочка не загорится даже при наличии фазы). Важно отметить и то, что с помощью отвертки выявляется только наличие или отсутствие фазного потенциала, не более.

Если даже неоновая лампочка загорается – это не значит, что в обследуемой цепи действуют полноценные 220 В. В ней может отсутствовать земля, а напряжение как известно – это разница двух потенциалов. Его наличие проверяется только вольтметром, мультиметром или специальным указателем.

Поскольку неонка светится очень слабо – использовать простейшие индикаторные отвертки в солнечную погоду или при ярком освещении не рекомендуется. В этой ситуации лучше воспользоваться специальным указателем со светодиодами или вольтметром.

Индикаторные отвертки со светодиодами и батарейкой

Устройства со встроенными светодиодами по своим возможностям превосходят описанные выше индикаторные приборы (пробники). Они более универсальны и удобны в пользовании, поскольку позволяют определять наличие или отсутствие фазы при ярком солнечном или искусственном освещении.

К тому же с помощью этих приборов удается выявлять обрыв в контролируемой цепи и с высокой точностью находить это место. Добавим также, что при наличии такого устройства можно определять полярность батареек. Находить трассу проложенных скрытно проводов, это реализуется бесконтактным способом и только при наличии в тока в контролируемых цепях.

Обнаружить трассу прокладки проводников удается за счет формирования ими магнитного поля, наводимого при протекании переменного тока (на него и реагирует индикаторный прибор). Его чувствительности хватает для того, чтобы обнаруживать провода, укладываемые в материале стен на глубине порядка 1,5 см.

Внешнее оформление и принцип работы таких отверток примерно тот же, что и у изделий с неонкой. Разница состоит в большей чувствительности прибора (они смогут обнаружить фазу на линиях с напряжениями ниже 60 Вольт).

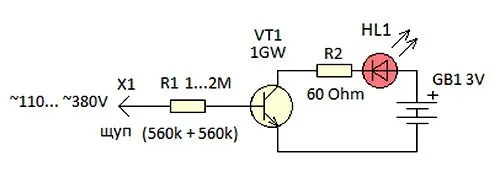

Индикатор со встроенным светодиодом больше подходит для бытовых условий, где с его помощью удается распознавать фазные и нулевые жилы электропроводки. Большой популярностью у профессионалов пользуются универсальные индикаторные отвертки с питающим элементом в виде небольшой по размерам батарейки. Ее схема, дополненная полупроводниковым транзистором.

При приближении щупа изделия к проводнику с окружающим его э/м полем в нем наводится напряжение, открывающее биполярный транзистор VT. Через светодиод HL1 с ограничивающим резистором R2 начинает течь ток. Его амплитуда зависит от степени открывания VT1, которая определяется величиной наведенной в щупе ЭДС.

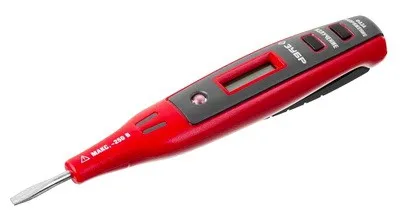

Электронные индикаторы

Электронные отвертки – универсальные индикаторные приборы, которые благодаря расширенным функциональным возможностям называются «миниатюрными мультиметрами». Такие устройства нельзя отнести к категории измерительных, поскольку снятые с их помощью показания не отличаются высокой точностью. В зависимости от конкретного исполнения изделия результаты измерений могут отображаться на экране ж/к дисплея или же с помощью светодиодов по шкале напряжений.

В некоторых моделях электронных отверток используются комбинации полупроводниковых излучателей с разными цветами (обычно – зеленого и красного оттенков). В отдельных образцах этих приборов предусмотрен звуковой сигнал, при появлении которого пользователь узнает о наличии потенциала. Диапазон напряжений, измеряемых с помощью таких отверток – от 12 до 220 В.

Для проверки электронной отвертки на работоспособность потребуется двумя руками одновременно коснуться контактной площадки и металлического щупа. При загорании встроенного светодиода прибор может считаться исправным. В противном случае придется проверить встроенную батарейку и при необходимости заменить ее новым элементом.

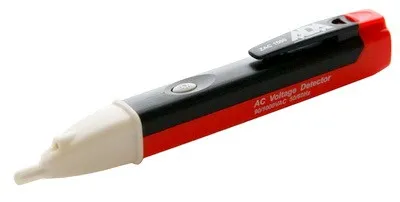

Бесконтактные устройства

Бесконтактные индикаторные отвертки по внешнему виду схожи с электронными. Их отличительные особенности это:

• Большая емкость встроенной батарейки.
• Пластмассовое жало.
• Более крупные размеры изделия.

Наличие фазного потенциала при пользовании такой отверткой обнаруживается без непосредственного контакта с токоведущими частями.

Этот индикатор срабатывает только за счет воздействия на встроенный щуп электромагнитного поля. Он позволяет выявлять всего лишь наличие потенциала (не измеряет его величину). При работе с различными обследуемыми объектами возможны несколько способов снятия информации, отличающихся показателем чувствительности распознавания. Соответствующие им режимы называются «активным» или «пассивным».

В первом случае во время обследования электропроводки или другого объекта отвертка не контактирует непосредственно с ними. Наведенная в щупе ЭДС усиливается электронной схемой и поступает на индикаторный светодиод. В пассивном режиме для выявления трассы прокладки, например, потребуется прикоснуться щупом к обследуемому объекту.

В некоторых моделях бесконтактных отверток световая индикация дублируется звуком. Для этого в схеме прибора предусмотрен миниатюрный преобразователь электрического сигнала в звуковые колебания.

Области применения

Бесконтактные индикаторные отвертки в основном применяются при поиске проводников, проложенных в толще стен и находящихся под напряжением. Нередко они используются для поиска скрытых там же металлических предметов, которые мешают работам по бурению (сверлению) стенных покрытий. Это могут быть арматурные прутья или части старой электропроводки.

Важно понимать, что сравнительно низкая чувствительность электронных отверток не позволяет находить подозрительные места со стопроцентной уверенностью. При поиске бесконтактным методом места расположения металлических объектов удается обнаружить только приблизительно. Для точного их нахождения применяются более чувствительные инструменты (например, металлоискатели).
