В условиях сурового климата России зимой даже в хорошо утепленных квартирах и домах может быть холодно. А если центральное отопление подводит, комфорт жилья страдает. В таких случаях возникает потребность в альтернативном источнике тепла. Если вас интересует, как можно обеспечить дополнительный источник тепла, одним из вариантов может быть устройство конвектора.

Устройство и принцип действия электрического конвектора

Слово «конвектор» происходит от названия одного из видов теплопередачи – конвекция. Его суть заключается в непрерывном перемещении воздушных масс из-за неравномерного нагрева различных слоев. Плотность газов зависит от температуры: чем теплее воздух, тем он легче. А по закону Архимеда все менее плотные тела в жидкости или газе всплывают наверх. Поэтому теплый воздух всегда под потолком, а холодный – над полом.

Вы скажете: причем тут конвектор, как работает прибор? Устройство снабжено нагревательным элементом. А если специально подогревать воздух снизу, то он становится теплым и перемещается наверх. На его место приходит порция холодного газа, который тоже нагревается и всплывает под потолок. И так происходит до тех пор, пока весь воздух в помещении не станет примерно одинаковой температуры.

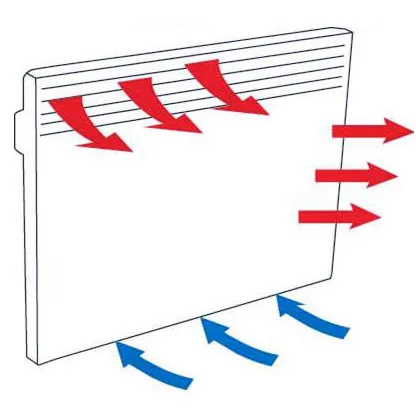

Схема воздушных потоков для электрического конвектора

Устройство и электрическая схема

В устройство конвектора электрического входят:

  • Металлический корпус;
  • Нагревательные элементы;
  • Датчик температуры;
  • Терморегулятор;
  • Панель управления (включение и выключение, регулировка температуры);
  • Датчик безопасности (отключение автоматическое при перегреве);
  • Датчик опрокидывания (отключение автоматическое при падении прибора).

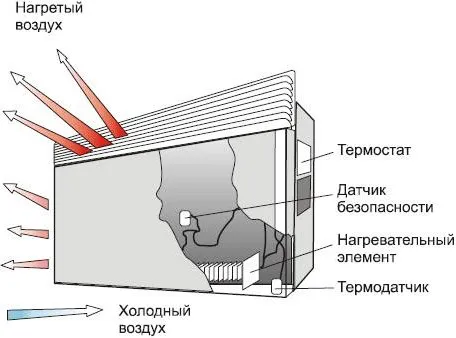

Устройство электро конвектора

Внимание! Не все элементы обязательно должны входить в конструкцию: на рисунке выше отсутствует датчик опрокидывания.

Нагреватель и датчики с терморегулятором заключаются в корпус из металла, а панель управления выносится на его поверхность сверху или сзади, иногда сбоку. Нижняя часть открыта для свободного поступления холодного воздуха внутрь. В верхней части корпуса видно решетку, шторки которой направляют теплые массы вверх.

Выше приведена электрическая схема конвектора. В ней указаны основные элементы:

  • Шнур с вилкой на конце включается в сеть 220В и обеспечивает прибору питание;
  • С помощью клавишного выключателя можно включить или выключить конвектор, не вынимая вилки из розетки;
  • Панель управления (контактная) для установки температуры, до которой должен нагреться воздух;
  • Электронагреватели – элементы, выполненные из металла с большим сопротивлением. Благодаря этому они обеспечивают нагрев при прохождении по ним электрического тока;
  • Термовыключатель, или датчик безопасности, размыкает цепь, если температура стала выше допустимой;
  • Терморегулятор постоянно сравнивает значение установленной температуры с реальной. Если реальная больше указанной, то цепь размыкается, и нагрев прекращается. Если реальная меньше, то цепь замыкается, воздух снова греется.

Рассмотрим подробнее, как регулируется температура, и почему конвектор автоматически отключается при перегреве и опрокидывании.

Как регулируется температура

Установить желаемую температуру воздуха можно с помощью панели управления, повернув рукоятку. Что же происходит с конвектором внутри во время этого поворота?

Чтобы происходил нагрев, цепь должна быть замкнута. Терморегулятор должен размыкать ее, если температура стала слишком высокой. Но при охлаждении он должен автоматически замкнуть ее снова, чтобы воздух продолжал нагреваться. Для этого терморегулятор оснащают подвижным элементом. Поворачивая ручку, мы меняем угол наклона этого элемента.

Датчик температуры имеет пластинку, выполненную из материала с высоким температурным расширением. Пока воздух холодный, она контактирует с подвижным элементом терморегулятора. Пластинка меняет свое положение в зависимости от степени нагрева воздуха. Чем жарче, тем сильнее она откланяется. И отклоняться она будет до тех пор, пока не разомкнет цепь. Причем это произойдет быстрее, если установить низкую температуру.

При разомкнутой цепи нагрев не идет, поэтому воздух охлаждается. Пластинка на термодатчике тоже охлаждается и возвращается в исходное положение – к элементу терморегулятора, угол наклона которого задает пользователь. Цепь снова замыкается, и воздух греется.

Отключение при перегреве

Если терморегулятор или термодатчик вышел из строя, нагревание будет беспрерывное. При этом температура поднимется до такого уровня, что появляется риск возгорания. Для исключения таких случаев в электрическую цепь конвектора включают размыкающий ключ, изготовленный из материала с высоким температурным расширением. При достижении определенного значения температуры, ключ изгибается, размыкая цепь. Поэтому конвекторы – безопасные электрические обогреватели.

Отключение при опрокидывании

Мобильные конвекторы легко опрокинуть. Это опасно, потому что корпус нагрет до температуры 50-60 градусов: могут испортиться легкоплавкие материалы на полу. Чтобы при падении прибора прекратился нагрев, цепь должна разомкнуться. Это возможно благодаря ключу, работающему по принципу маятника.

На вертикальном участке цепи расположена пластинка, которая свободно вращается вокруг своей оси. При вертикально стоящем конвекторе пластинка соединяет верхнюю часть цепи с нижней. Но стоит прибору упасть, электроцепь примет горизонтальное положение. При этом пластинка, повернувшись под действием силы тяжести, все равно будет направлена вниз. Образуется зазор, и ток перестает поступать к нагревательному элементу.

Совет! Поднимите конвектор и поставьте вертикально. Он автоматически заработает, потому что пластинка снова повернется, замкнув цепь.

Отличие от радиатора

Чтобы сделать выбор между двумя видами обогревателей нужно знать, чем отличается конвектор от радиатора. Устройство и принцип работы первого прибора мы уже знаем. Теперь изучим радиатор.

Конструкция и принцип действия

Радиатор – полая металлическая конструкция, заполненная теплоносителем. В электрических моделях это минеральное масло, в центральных системах отопления – вода. Но нас интересуют только масляные (электрические) радиаторы.

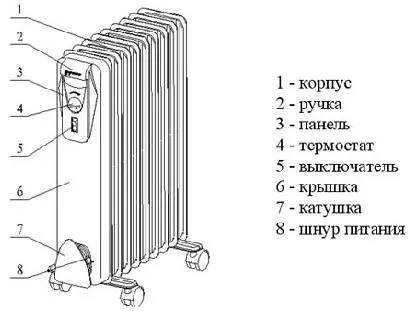

Устройство масляного радиатора

Внутри полости расположен нагревательный элемент. Сначала он нагревается сам, потом оно передает тепло маслу, которое делится тепловой энергией с корпусом. Только потом воздух, касаясь нагретого металла, становится теплым, и он всплывает. Тут тоже речь идет о конвекции, но путь нагрева слишком долгий и затратный.

Преимущества конвекторов перед радиаторами

Технические характеристики – это то, чем отличается конвектор от обогревателя радиаторного типа еще кроме принципа действия. Сравним их:

  1. Расходы электроэнергии. Конвекторы экономичнее, поскольку включаются только на время, чтобы подогреть воздух до нужного значения. Затем отключаются;
  2. Масса. Масляные радиаторы могут весить до 15-20 кг, а самые массивные конвекторы – не более 10 кг;
  3. Температура корпуса. У конвекторов – не более 60 градусов, а у радиаторов она равна температуре нагретого масла. Это может быть 80, 90 и выше (легко получить ожог);
  4. Скорость обогрева. Пока у радиатора нагреется внутренний элемент, потом масло, потом корпус, потом воздух, конвектор уже прогреет почти всю комнату (газ контактирует с нагревателем без посредников).

Единственное, чем радиатор лучше конвектора, — это стоимость. Если для обогрева комнаты площадью в 15 квадратов масляный обогреватель стоит около 1000, то простой конвекционный камин обойдется в 2000 рублей. Конечно цена может варьироваться в зависимости от модели прибора, важно на этапе покупки понимать по каким критериям выбирать конвектор для дома . Но разница в цене окупается долговечностью — конвекторы служат более 10 лет.

Сколько тянет Электрический конвектор?


Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.
