Для больших домов водяной теплый пол может оказаться недостаточным для обогрева всего помещения, поэтому в дополнение используются радиаторы. Чтобы исключить ожог при ходьбе по полу, температура пола должна быть не выше 30 градусов. Узел смешения для теплого пола выполняет важную функцию в системе терморегуляции.

Содержание:

Узел смешения для теплого пола своими руками

Следует заметить, что смесительный узел применяется только для водяного теплого пола.

Для электрических и инфракрасных теплых полов насосный узел смешения не предусмотрен.

Узел смешения для теплого пола своими руками

Водяной котел нагревает жидкость до температуры 95 градусов. Вода такой температуры используется только в радиаторах центрального отопления. Для теплых полов она очень горячая.

Под воздействием воды повышенной температуры из напольных покрытий могут выделяться вредные вещества. К тому же поверхность отделочного материала от горячей воды может подняться, покрытие испортится. И человеку на таком полу некомфортно.

Теплоноситель, который поставляется подающей трубой в контур, должен быть не более 55 градусов, чтобы нагреть напольное покрытие до 30 градусов.

Поэтому необходим узел смешения воды, который помогает охладить горячую жидкость.

Узел смешения для теплого пола своими руками

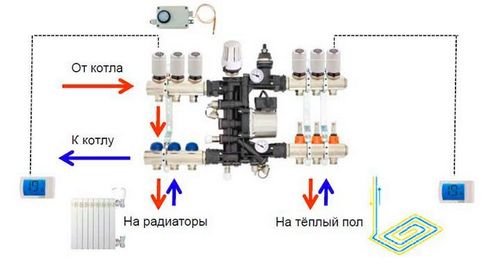

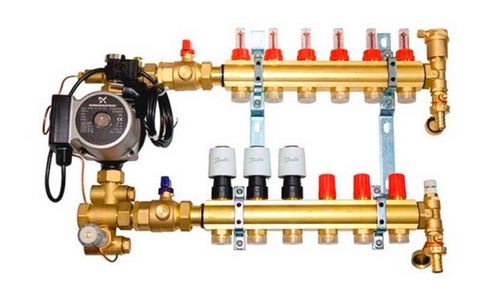

Теплоноситель из котла подается на прямую к узлу смешения системы отопления «водяной теплый пол». Термостат, определив, что температура воды очень высокая, открывает предохранительный клапан, который подпускает воду из обратки. Обратная труба — это часть узла смешения для теплого пола, по которой бежит вода в контуры. Отдав контуру тепло, она остывает и возвращается в него уже холодной. Смесительный узел не только регулирует температуру воды в трубопроводах, но и способствует циркуляции воды в них. Для того, чтобы вода равномерно прогревалась по всем трубам, циркуляционный насос перегоняет ее по кругу.

Устройство узла смешения «теплый пол»

Главным элементом узла смешения для отопления является клапан, который отвечает за смешивание теплоносителей. Он бывает двухходовый или трехходовый.

>

Узел смешения для теплого пола своими руками

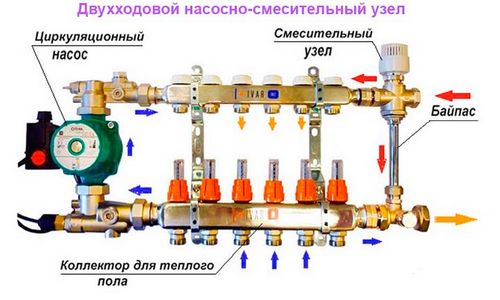

Двухходовый клапан состоит из головки термостата, внутри которой помещается датчик жидкости. Этот датчик, при подаче теплоносителя, фиксирует его температуру. Если она превышает норму, то головка поворачивается, тем самым закрывая вход в конту. Обычно охлажденная жидкость из обратки открыта всегда. Горячий же теплоноситель пропускается к трубам только тогда, когда температура теплого пола понижается. Двухходовый клапан вполне справляется с системой небольшого помещения, потому что он пропускает теплоноситель лишь в один контур.

Узел смешения для теплого пола своими руками

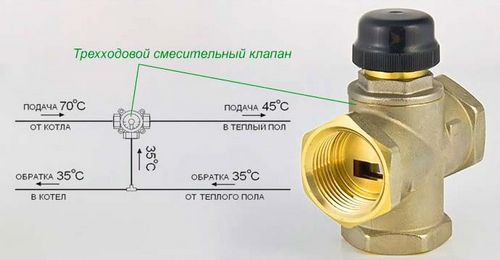

Если же необходимо обогреть квартиру более 200 квадратных метров, то нужно применять трехходовый клапан (у двухходового малая пропускная способность).У такого клапана три соединения, т.е. он обслуживает не один, а несколько контуров. В нем перемешивается горячая и холодная вода. Также он перераспределяет потоки с жидкостью разной температуры. Трехходовой клапан снабжен сервоприводом, который и регулирует его работу.

Узел смешения для теплого пола своими руками

Главной частью этой части системы является заслонка, которая ставится так, чтобы вода смешивалась в определенном количестве при пересечении потоков холодного и горячего теплоносителя. Ее можно отрегулировать согласно нормам. Можно сдвинуть заслонку в другую сторону, тем самым увеличивая поток горячей воды, если температура на улице понизилась. Располагается она на месте встречи горячих и холодных потоков у котла. В отличие от двухходового клапана подача горячей воды не перекрывается. Количество горячего и холодного теплоносителя зависит от положения заслонки: какую воду она пропускает в большем соотношении, а какую в меньшем. Смешиваясь, потоки образуют теплоноситель определенной температуры.

Значительным недостатком трехходового клапана является возможность пропуска целого потока горячей воды в контур. Тогда давление теплоносителя увеличивается, что может повредить трубы. Горячая вода, поступившая в систему водяной теплый пол может так нагреть покрытие, что можно обжечься и повредить отделочный материал.

Узел смешения для теплого пола своими руками

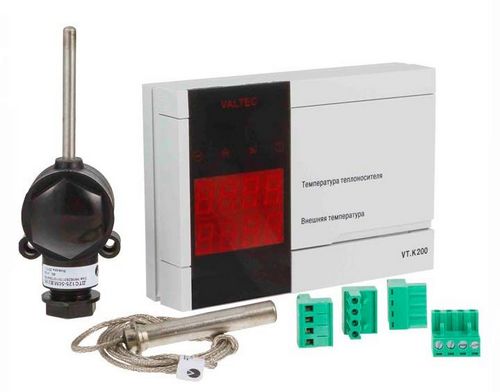

В теплый пол смесительный входят и погодозависимые датчики.

Если температура воздуха повысилась, то может увеличиться подача холодной воды.

При уменьшении температуры в морозы поток горячей воды может усилить свою интенсивность.

Узел смешения для теплого пола своими руками

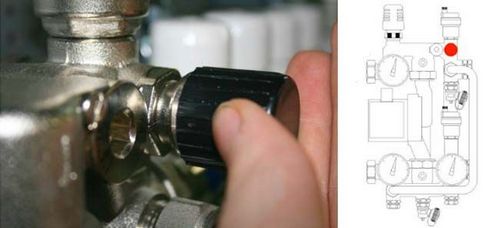

Важной частью системы является балансировочный клапан вторичного контура. Он смешивает горячую воду подающей трубы и холодную обратной в необходимых для отопления пропорциях. О пропускной способности клапана свидетельствует шкала на нем. Чтобы случайно не изменить положение балансировочного клапана, его закрепляют зажимным ключом. Шестигранным ключом можно изменить настройку клапана.

Балансировочно-запорный клапан соединяет узел смешения для теплого пола со всеми элементами системы.

>

Узел смешения для теплого пола своими руками

Перепускной клапан предохраняет циркуляционный насос от повреждения вследствие понижения давления, которое возникает от случайного прекращения потока воды через насос.

Его целью является поддержание давления воды. Когда оно падает, клапан срабатывает. В результате этого горячая вода идет по байпасу(резервный путь в аварийном состоянии) в батареи центрального отопления.

Узел смешения для теплого пола своими руками

Узел смешения для теплого пола своими руками

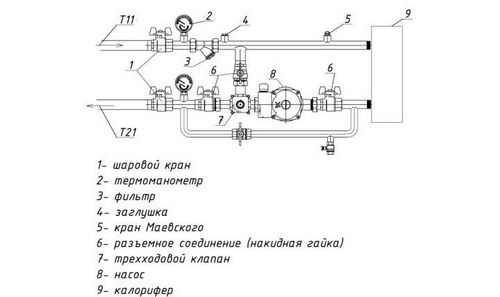

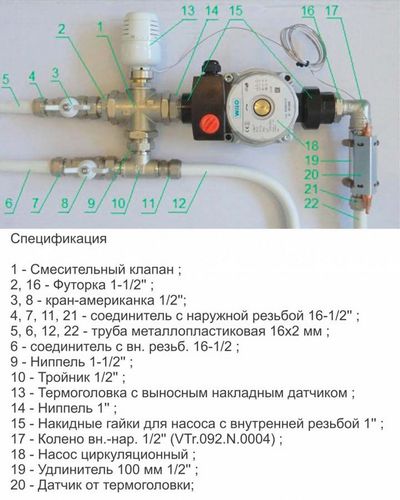

Собираем узел смещения согласно схеме.

На входе — запорный шаровый кран, чтобы можно было его отсекать. Ставим кран перед подачей воды и на обратке. Далее идет фильтр грубой очистки.

Смесительный кран не любит мусора, поэтому на всякий случай устанавливаем фильтр (вдруг какие-то частички грязи попадут или нитки обмотки).

Узел смешения для теплого пола своими руками

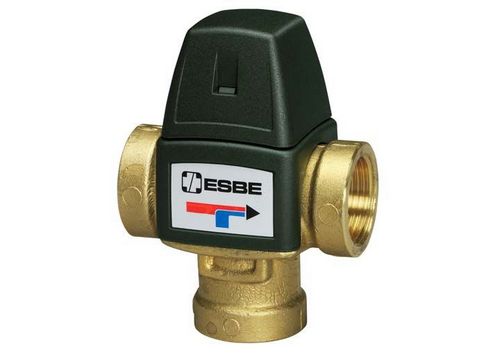

После этого присоединяем трехходовый клапан, смесительный клапан ESBE. Его цель — поддерживать заданную температуру для контура.

На боковой стороне трехходового клапана показаны стрелки подающей и обратной трубы. В нем вода смешивается и далее идет в контур. Присоединяем клапан американкой.

>

Узел смешения для теплого пола своими руками

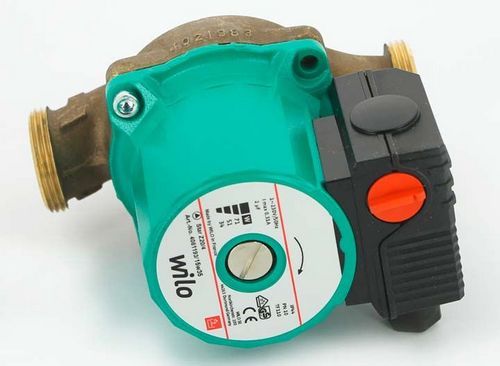

Насос приобретаем фирмы WILO.

При монтаже насоса обращаем внимание на то, чтобы крышка была сверху, а ось насоса лежала горизонтально.

Вертикальное монтирование приведет к смазыванию оси водой.

Узел смешения для теплого пола своими руками

Необходимо поставить два термометра: перед коллектором при подаче воды и после коллектора. Иногда устанавливают три. Перед тем, как поставить, их нужно откалибровать. В чашку с горячей водой поместить термометры, убрав гильзы. Смотрим соответствие их друг другу.

Если какой-то термометр покажет несоответствие, то на задней стороне термометра подкручиваем винт, устанавливая правильную температуру. Термометр поможет узнать температуру на подающем трубопроводе. Еще ставят термометр на обратке. Они помогут сбалансировать работу смесительного узла. Между термометром подающей и термометром обратной трубы не должна быть разница более 5-10 градусов.

Если она в течение недели превышает значение 10, то это значит, что вы неправильно сделали систему теплый пол. Возможно, недостаточно утепление или длинный шаг между трубами. Датчик-зонд, расположенный в термометре, делает его показания более точными.

Далее присоединяем опять запорный шаровый кран. Перекрыв два запорных крана на подаче или на обратке, мы можем отсоединить любой узел, чтобы заменить его или почистить без сливания воды в системе теплый пол. На трехходовый клапан крепим термоголовку, чтобы регулировать потоки воды в нем. На ней видны деления от 20 до 60 градусов. Внутри головки находится жидкость, которая при нагревании расширяется. Срабатывает датчик. Смесительный клапан меняет расположение заслонки, горячего теплоносителя поступает меньше, открывается вода с обратного трубопровода. Потоки горячей и холодной воды смешиваются, образуя струю соответствующей температуры.

Нужны два обратных клапана. Один скрепляет трехходовый клапан с обраткой, другой расположен на ней, рядом с запорным клапаном. Они предотвращают случайное протекание воды в обратном направлении.

Цены узла смешения для теплого пола варьируются от 18 до 35 тысяч рублей. Купить его можно как в Москве, так и в любых городах Российской Федерации. Доставка курьером в день покупки.

Узлы смешения элеваторные

Центральное отопление для многоэтажных домов, школ, магазинов регулируется элеватором. Как известно, из котельной по теплотрассе, иногда даже много километров протекает жидкость, нагретая до 150 градусов.

Узел смешения для теплого пола своими руками

В подвальном помещении многоквартирных домов, горячий теплоноситель подходит к запорному клапану-задвижке. Чтобы попасть в отопительную систему, нужно его открыть. Вода повышенной температуры не может пройти в батареи центрального отопления, потому что она превышает норму. В элеваторе происходит перемешивание жидкости разных температур: сильно нагретой и остывшей.

Принцип работы элеватора

Из ТЭЦ или котельной горячая вода поступает в подающую трубу подвала дома. На входе находятся шаровые запорные краны или простая задвижка. Если теплоноситель не более 95 градусов, то вода проходит в квартиры по отопительной системе. Если же выше указанной температуры, то подавать такую воду в радиаторы нельзя.

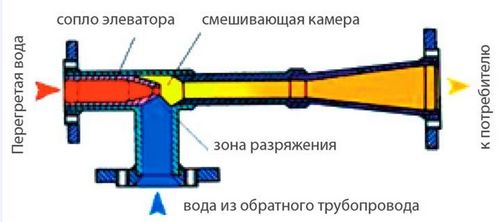

Для смешивания воды из подающей и обратной трубы и существует элеваторный узел смешения. При подаче горячей воды высокого давления в сопло создается зона разрежения. Проходя через сопло, сильная струя горячего теплоносителя поступает в камеру смешения, вовлекая за собой холодную воду через перемычку, связанную с обраткой. Горячий и остывший теплоносители перемешиваются, и в отопительную систему идет уже вода пониженной температуры.

Узел смешения для теплого пола своими руками

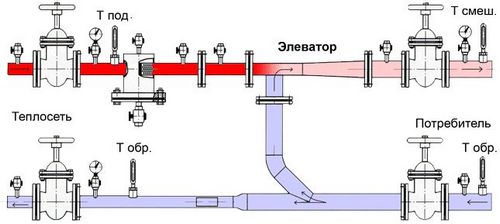

Обвязка элеватора состоит из задвижек на подающей трубе и задвижек на обратке. Одни из них перекрывают подход воды к магистрали, а другие — к многоквартирному дому.

После запорного крана идет грязевик, в котором происходит очистка воды. Термометр, находящийся в обвязке элеватора, следит за необходимой температурой. Манометры показывают давление на подающей трубе и обратке. Запорная арматура, манометры, термометры составляют основу обвязки элеватора.

Узлы смешения для приточных установок вектор Веза

Узел смешения для теплого пола своими руками

Они используются для смешивания воды в вентиляционных системах и приточных установках. Теплоносителем может быть вода, солевые растворы или водные растворы этиленгликоля.

Мы рассказали вам, что такое узел смешения для теплого пола, познакомили с его устройством, принципами работы, коснулись устройства элеватора. Теперь вы знаете, как собирать его самостоятельно и сможете использовать полученные знания в обустройстве своего дома.
