Виды конструкций артезианских скважин: обычная, двойная обсадная труба, кондуктор, телескопическая

Требуется одна металлическая труба для обсады, которая также предназначена для эксплуатации. Если известняк не содержит прослоек из глины или песка (что редко встречается), то скважину можно пробурить без дополнительных труб. Труба обсады внижается до уровня начала известняка. Диаметр скважины, пробуренный до водоносного известняка, не требует обсады, поскольку он устойчив к деформациям.

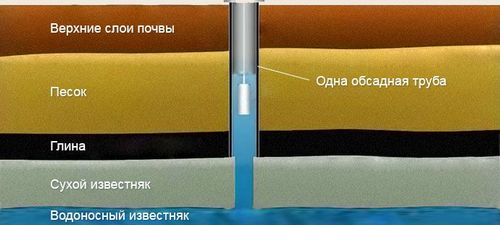

Обычная конструкция артезианской скважины

Содержание:

• Обычная конструкция артезианской скважины
• Конструкция артезианской скважины с двойной обсадной трубой
• Конструкция артезианской скважины с кондуктором
• Телескопическая конструкция артезианской скважины
• Плюсы и минусы артезианской скважины

Однотрубная конструкция артезианской скважины может иметь металлическую трубу диаметром 159 или 133 мм.

Уровень воды в такой артезианской скважине будет выше середины, поэтому насос можно опускать на 2/3 глубины скважины или примерно до конца обсадной трубы.

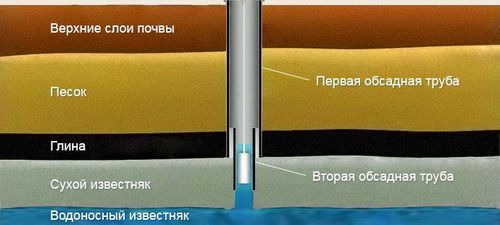

Конструкция артезианской скважины с двойной обсадной трубой

Устройство данной скважины включает дополнительную обсадную трубу в зоне сухого известняка, поскольку нем присутствуют прослойки глины. Обсадная труба из металла доходит до известняка, затем в нее помещается пластиковая труба и проходит сухой известняк почти до водоносного слоя.

Двухтрубная конструкция артезианской скважины может иметь обсадную металлическую трубу диаметром 159 или 133 мм и эксплуатационную трубу ПНД диаметром 133 или 117 мм соответственно.

В некоторых случаях внутреннюю трубу обсаживают до дна, если поверхностный известняк весь не устойчивый.

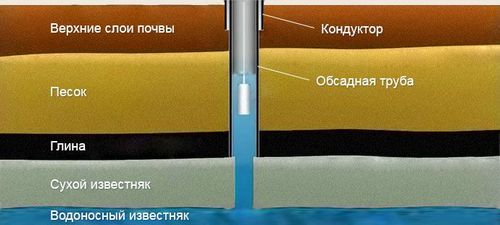

Конструкция артезианской скважины с кондуктором

Если в верхних слоях присутствуют плывуны, перед обсадной трубой нужно сделать кондуктор. Кондуктор – это труба с большим диаметром, чем обсадная, устанавливающаяся в верхнем слое грунта, чтобы защищать обсадную трубу от давления плывунов.

Для тех, кто собирается делать кессон, это отличный подвод совместить кондуктор со стенами кессона.

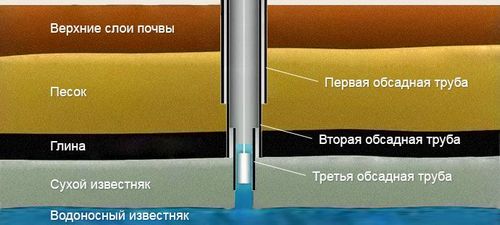

Телескопическая конструкция артезианской скважины

Такое устройство скважины основано на использовании двух и более обсадных труб по причине неустойчивых (или наоборот, слишком плотных) грунтов перед слоями известняка. Конструкция называется телескопической, потому что сначала в скважину опускается металлическая обсадная труба самого большого диаметра до слоя валунов, затем в нее проходит вторая металлическая труба и опускается до первого слоя известняка. Далее при необходимости (если в известняке присутствуют прослойки глины) сквозь вторую трубу опускается пластиковая труба и доходит до водоносного известняка.

В случае с артезианской скважиной используют специальные глубинные погружные насосы большой мощности. Также для скважины лучше сделать кессон на 1 м ниже уровня промерзания грунта, чтобы разместить там гидроаккумулятор, реле давления, обратный клапан и разку труб для соединения с наружным трубопроводом.

Плюсы и минусы артезианской скважины

Преимущества:

• Почти неограниченный запас воды (длительность эксплуатации около 50 лет);
• Высокое качество воды;
• Вода всегда под напором, поэтому нет необходимости в дополнительной регулировке глубины опускания насоса.

Недостатки:

• Высокая стоимость бурения скважины;
• Необходимость в установке фильтров обезжелезивания и смягчения воды;
• Необходимость в получении лицензии на бурение артезианской скважины, а также в регистрации.
