Вязка арматуры в углах фундамента — усиление конструкции

Страница 1 из 89 1 ← 2 3 4 5 6 → 89 Вперёд >

1. Регистрация: Сообщения:

   9

   Благодарности:

   2

   balabon

   Участник

   Регистрация: Сообщения:

   Благодарности:

   2

   Адрес:

   Москва

   продольная арматура идёт цельная по всей длине стены до конца угла.
   в углу перескается с арматурой другой стены
   в нэте кое-где пишут что в углах арматура должна не заканчиваться а поворачивать и идти на другую стену, то есть заходить на 1/3 каждой стены

   Необходимо ли выполнять данное действие? В случае положительного ответа, каким образом его следует осуществить? Можно ли разместить часть арматуры вдоль, а другую часть сделать с поворотом? Или же нужно отдельно разместить арматуру с поворотом поверх уже уложенной? Принятие решения о необходимости изгиба арматуры зависит от параметров фундаментной ленты и диаметра арматуры.



   ведь та что с повортом будет иметь обрывы (или сварные стыки?) вдоль стен?

   Лучшие ответы Длинна нахлёста и загиба зависит от бетона, для бетона М200 — 49диаметров, М250-40, М350-34.
   А надо иль нет загибать зависит от толщины фундаментной ленты и диаметра арматуры. Если арматура 12мм, а толщина 300мм, бетон М200, то надо, т. к. длинна анкеровки 12*49=588мм, а у нас толщина ленты всего лишь 300мм.
   А если бетон М250, а толщина ленты 500мм, то загиб не требуется, ибо 12*40=480мм, т. е. толщины ленты хватает для надёжной анкеровки арматуры в бетоне. Чтобы не загибать, к торцам арматурин можно приварить чтонибудь, типа гайки, уголок, кусок арматуры поперёк и т. п., или конец загнуть арматуры, на 6,5диаметров (анкеровка лапкой) Пример армировки:

   Посмотреть вложение 543628Требования к армированию элементов (защитные слои, перехлесты арматуры, шаг хомутов) содержатся в разделе 5 СНиП 2.03.01-84* «Бетонные и железобетонные конструкции». СНиП этот есть в открытом доступе. Читайте. Если что-то останется непонятным, пишите, постараюсь ответить.

   Наверное поздно, но поперечные хомуты, связанные на фото с основным каркасом скрутками для электромонтажных работ, стоят внутри каркаса. Я думаю, что хомуты должны предотвращать расползание продольной арматуры в стороны, значит ставиться СНАРУЖИ.

   Вы правы. Есть только один момент — если хомуты согнуты неумело, иногда можно ставить снаружи продольную арматуру (если есть риск, что при выполнении «по нормам» продольная арматура окажется в центре сечения). Я где-то даже рисовал подобную схему. Но в общем, да — внутри.

   Привет, а подскажите все ж по шагу вертикальных прутов? Каков он должен быть?

   5.26. В балочных конструкциях высотой свыше 150 мм, а также в многопустотных плитах (или аналогичных часторебристых конструкциях) высотой свыше 300 мм должна устанавливаться поперечная арматура.
   В сплошных плитах независимо от высоты, в многопустотных плитах, (или аналогичных часторебристых конструкциях) высотой минее 300 мм и в балочных конструкциях высотой менее 150 мм допускается поперечную арматуру не устанавливать. При этом должны быть обеспечены требования расчета согласно указаниям п. 3.32.
   5.27. Поперечная арматура в балочных и плитных конструкциях, указанных в п. 5.26, устанавливается:
   на приопорных участках, равных при равномерно распределенной нагрузке 1/4 пролета, а при сосредоточенных нагрузках — расстоянию от опоры до ближайшего груза, но не менее 1/4 пролета, с шагом:
   при высоте сечения элемента h,
   — равной или менее 450 мм не более h/2 и не более 150 мм
   — то же, свыше 450 мм не более h/3 и не более 500 мм
   на остальной части пролета при высоте сечения элемента h свыше 300 мм устанавливается поперечная арматура с шагом не более 3/4 h и не более 500 мм.

   …Очень тяжело гнулось.

   Сажин загибами не мучает…Если рассматривать ленточный фундамент как балку, до такого можно дойти… Не балка это, вернее балка но на упругом основании. Нормативные требования к армированию балок на армирование фундаментных лент распространятся не могут в принципе. Поэтому и приопорные участки найти не возможно, их нет попросту.
   Про армирование углов. тут ситуевина ваще интересная. Если бы кто нибудь мне показал расчет где продольная арматура в ленте (шириной 40-50 см) здания, с несущими стенами требуется по расчету в стандартных ситуациях. Очень интересно взглянуть бы было. Ну, не об этом сейчас.
   Допустим 12-ая арматура требуется по расчету. Что тогда получается в углу. Там две ленты, одна входит в другую, то есть одна лента анкерится в другой. Вот от этого и нужно отталкиваться. То есть представляем одну ленту незыблемым титаном. Другая в него входит. Для того что бы входящая лента не отвалилась от титана нужно в титан запустить арматуру. На какую величину? на величину анкеровки. Какая величина анкеровки? Для этого есть соответствующий раздел в СП 52.101-2003 с одноименным названием. Там эта величина считается. Например для бетона М350 и арматуры А500 анкеровка равна 33,8 диаметра. Для других бетонов не помню, у меня табличка на работе, просто работаю в основном с B25 (М350). Но чем ниже класс бетона тем больше анкеровка. Соответственно если бы лента у нас была из М350, то для 12-ой арматуры анкеровка составила бы 33,8х12=405,6мм. Соответственно если ширина титана 500 мм, то в него можно заанкерится без загиба. Если меньше, то нужно загнуть для того что бы обеспечить анкеровку арматуры.
   Потом титан и анкеруемая стенка меняется местами и повторяем расчет заново.
   Если очень переживаете за прочность в углах, хотя для этого нужны веские условия, например фундамент представляет собой подпорную стену (действуют горизонтальные нагрузки), то можно дополнить диагональной арматурой (которая под 45 градусов). В стандартных ситуациях домов без подвала это лишнее, да и при подвалах редко требуется. Но если арматура останется, обрезки разные, почему бы и не поставить.

   То есть вы считаете, что загибать в углах арматуру, что в фундаментной ленте, что в армопоясе- это не нужное занятие?

   Считать не ко мне. Я делаю

   как учат нормативы и конструкторы.

   А если ширина ленты или армопояса меньше 40-а диаметров арматуры? Как тогда в этом случае анкеровка будет обеспечена?

   В частном строительстве не вижу оснований не доверять схеме армирования Сажина и подозревать его в некомпетентности.

   Кроме расчета длины анкеровки в

   СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» вижу

   Требуемую расчетную длину анкеровки арматуры с учетом конструктивного решения элемента в зоне анкеровки определяют по формуле
   ,​
   где — базовая длина анкеровки, определяемая по формуле (8.1);
   , — площади поперечного арматуры, соответственно требуемая по расчету и фактически установленная;
   — коэффициент, учитывающий влияние на длину анкеровки напряженного состояния бетона и арматуры и конструктивного решения элемента в зоне анкеровки. При анкеровке стержней периодического профиля с прямыми концами (прямая анкеровка) или гладкой арматуры с крюками или петлями без дополнительных анкерующих устройств для растянутых стержней принимают = 1,0, а для сжатых — = 0,75.
   Допускается уменьшать длину анкеровки в зависимости от количества и диаметра поперечной арматуры, вида анкерующих устройств (приварка поперечной арматуры, загиб концов стержней периодического профиля) и величины поперечного обжатия бетона в зоне анкеровки (например, от опорной реакции), но не более чем на 30 %.
   В любом случае фактическую длину анкеровки принимают не менее 0,3l,аn, а также не менее 15 ds и 200 мм.

   Сажин загибами не мучает…

   И правильно делает.
   Во-первых, чаще всего ширины ленты и так хватает для нормальной анкеровки арматуры.
   Во-вторых, запасы по арматуре обычно такие, что не используется и половина сечения. А снижение диаметров не приводит к заметному экономическому эффекту.
   И только там, где ширина сечения, скажем, до 300мм, имеет смысл думать об отгибах. Но с тонкими лентами можно легко попасть на куда более весомые проблемы.

   У тонких лент могут быть проблемы с кручением и устойчивостью.

   На не рассчитанных и неграмотно исполненных основаниях… + при недостаточной жесткости (армировании) кладки…

   По-грамотному возможно и такое (кстати, без поперечных хомутов)

   • СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»
   • СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры»
   • Пособие к СП 52-101-2003

   См. пункты по армированию. Остальное тоже интересно…
   Нужен ли средний пояс армирования #694 #696 #698 #702 #704

   Здравствуйте. Подскажите пожалуйста по такому вопросу: как располагать вертикальные прутки арматуры относительно рабочей горизонтальной.

   Вся продольная горизонтальная арматура должна быть внутри рамок поперечного армирования.

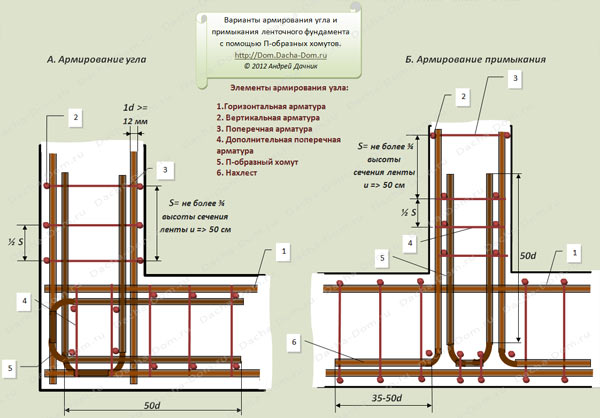

   Пытаюсь соотнести вышесказанное с вот этой ссылкой: http://dom.dacha-dom.ru/armirovanie-uglov.shtml

   На мой взгляд лёгкое передёргивание и недопонимание.
   И вообще, я ниразу не видел ж/б фундамент с трещиной в углу, все трещины были посередине.

   Это я всё к тому, чтобы обойтись без сгибания арамтуры.

   Загибание арматуры в углах ребер УШП?

   Похоже, вы нарушили все, что можно нарушить!

   Не горячитесь…
   В зависимости от грунтов и нагрузок возможно ваще без армирования…
   В Канаде #161

   сама мысль интересная, учитывая рассказы дедов, что раньше никакой арматуры в деревне в фундамент не клали вообще.

   Ох уж эти мифы…
   1. Деревни строили на прочных основаниях.
   2. Монолитом деды не баловались.

   При всей интересности и легитимности в СНИПах сей мысли нахожу ее абстрактной/нереальной для ИЖС по следующим основаниям:
   1. Невозможность и нереальность расчета.

   СП 63.13330.2012 Бетонные и железобетонные конструкции.
   10.1.1 Для обеспечения безопасности и эксплуатационной пригодности бетонных и железобетонных конструкций помимо требований к расчету следует также выполнять конструктивные требования к геометрическим размерам и армированию.

   Конструктивные требования устанавливают для тех случаев, когда: расчетом не представляется возможным достаточно точно и определенно полностью гарантировать сопротивление конструкции внешним нагрузкам и воздействиям;

   Да и @Leo060147, демонстрирующий ученость, вряд ли продемонстрирует нам хоть один реальный проект из неармированного монолита с расчетом по СП

   5.1.1 Расчеты бетонных и железобетонных конструкций следует производить в соответствии с требованиями ГОСТ 27751* по предельным состояниям, включающим:
   …
   расчет по прочности;

   расчет по устойчивости формы (для тонкостенных конструкций);

   расчет по устойчивости положения (опрокидывание, скольжение, всплывание).

   Реального конструктора на сие действие не сыщете, самостоятельно не освоите.
   2. Кроме этого существует явление усадки бетона 0,2-0,4мм/м (кое лечится конструктивным противоусадочным армированием)
   Усадка и расширение бетона
   Таблица 4
   Неконструктивные структурные трещины в бетоне. Типы и методы ремонта трещин
   Армирование распределяет усадку равномерно. Без армирования ИМХО лента 10м может дать 4мм локально и тупо треснуть пополам…
   От упомянутых безарматурных ФБС и дедовских бутовых ее будет отличать отсутствие перевязки между элементами и потеря устойчивости…
   3. Еще в ИЖС весьма (90 %) распространены риски невозможности выполнения технологий.

   Итого.
   Исходя из реалий ИЖС, кои подвластны не всем академическим умам, не рекомендую неармированный монолит даже на прочных основаниях.
   Сборный неармированный на непучинистых (утепленных) — пжста #24Пособие к СНиП 52-101-2003 п. 5.11 и таблица 5.2

   А также п. 5.16:

   Посмотреть вложение 1764986

   СНИП допускает применение монолита без армирования.

   да, но это будет по СНиП уже бетонный элемент, а не железобетонный.

   На засыпку…
   В Канаде #161 ? ?

   Возможно такое. У меня Робот при расчётах теоретического армирования показывает полное отсутствие необходимости армирования иногда. Вопрос в нормах, по каким нормам живём. Я уже много раз говорил, что есть существенные отличия, по каким считать. В Еврокодах и на дерево на прогиб больше предельную нагрузку дают. Правда там и требования к дереву выше. Американские ещё более рациональные в этом плане.

   Кстати, в наших СНиПах обычно есть такие вещи: «…если специальными испытаниями доказано…»
   Иными словами, если проведены натурные испытания какой-то конструкции, скажем УШП или МЗЛФ и этими испытаниями доказано, что … то можно вообще не армировать, там, где не надо.

   Недавно общался с товарищем Шембаковым, автором

   Чебоксарской серии сборно-монолитного каркасного домостроения. Вот он сделал для своей серии натурные испытания, ему их провёл институт, имеющий лицензию на такие испытания, и он теперь прекрасно проходит экспертизу по всем своим объектам, прикладывая талмуд испытаний. И СНиПы в некоторой степени отдыхают…

   Но стоило ему это 25 млн. Построил модель дома, давал ей всякие нагрузки, в том числе моделировал и сейсмику. Думаю, что в штатах и Канаде нечто такое есть в отношении ИЖС.

   Любое решение должно быть обосновано реальной необходимостью

   Всё действительно определяется в каждом конкретном случае индивидуально. Подбетонки не армируют например. И об усадке их никто не беспокоится, какой бы площади они ни были. На скальных грунтах не раз их применял без армирования в реальных проектах. И обетонки колонн тоже я армировать не буду, а вот большие обетонки, 3х3м скажем, обязательно армирую.
   Можно ссылаться на кучи СНиПов, а можно их поносить по-всякому. Искать различные ухищрения и уловки в тексте, чтобы что-то доказать, трактовать по-своему.
   вот как тут например:

   то попробуйте найти в нем указание «обязательно армировать» ленточный фундамент

   при любых, даже самых идеальных грунтах и отсутствии сил морозного пучения.

   Но только идеального ничего не бывает. И грунтов и материалов и строителей и уж точно процесса производства работ и даже проектов. Даже имея геологический отчет со скважинами Вы не сможете на 100% быть уверенным в том, какой грунт под Вами. Не лежит ли где-то валун в земле, нет ли линзы торфа, в которую по несчастью не попал откопанный шурф и не попали точки зонда.
   Я бы армировал в любом случае все бетонные конструкции, которые теоретически могут быть растянуты или изогнуты (и деформации в них могут сказаться на надземной части дома), а так же те, конструкции, которые открыты глазу и достаточно велики, потому что усилия от усадки бетона в них все-таки возникают. Есть даже формула количества арматуры на усадку в каком-то руководстве по конструированию или проектированию. Все время забываю в каком.
   Не поставить несчастную тонну арматуры и увидеть на лице заказчика недоумение по поводу трещины на новеньком отштукатуренном фасаде или водички в подвале? Ради чего?
   Можно долго рассуждать о чем-то на форуме. Когда подписюшку реальную ставишь на штампе, там все несколько иначе.

   То есть при правильно сконструированном фундаменте никаких изгибающих усилий в
   фундаменте не должно быть.

   Что такое фундамент. Это конструкция, которая работает только на сжатие

   Вот это ерунда, если я верно понял смысл фразы. На скальном грунте, может быть. Потому что реакция будет полностью уходить в месте приложения, и никакого отпора не будет. Чтобы возникли усилия отпора в подошве или плите должна быть деформация. При опирании на скальный грунт ее не будет. На любых других грунтах отпор этот будет, а значит будет и изгиб. Большой или маленький — это относительно. Но если есть хоть какой — велкам, конструктивное армирование.

   В качестве небольшого ликбеза … просто для полного понимания свойств бетона

   Работа над ошибками

   Гидратация цемента, то есть полное твердение бетонной смеси при комнатной температуре происходит в течении 28 дней(годы). Безусловно этот срок достаточно условный, но считается что за столько (28) дней при температуре 20-24 градуса бетон наберет «почти 100% своей максимальной (марочной) прочности.

   Ликбез ВСН 05-64 «Рекомендации по учету влияния возраста бетона на его основные технические свойства»

   Вот в этом случае и происходит та «усадка» бетона, о которой вы все время толкуете. То есть просто брак в работе

   Для недоучившихся студентов открываем учебники…
   Георгий Иосифович Черкасов «ВВЕДЕНИЕ В ТЕХНОЛОГИЮ БЕТОНА»

   При твердении цементного камня на воздухе наряду с контракцией — химической усадкой происходит и физическая усадка

   Баженов Ю. М. «Технология бетона» Учебное пособие
   § 6.2. УСАДКА БЕТОНА

   при проектировании и производстве бетонных и железобетонных изделий необходимо учитывать влияние усадки бетона

   Для застройщиков — исчерпывающе Самомесные бетоны.

   Саш уже лень считать было…

   а и не считай никогда) до 40см ширины 10ка, свыше — 12ка

   Какой диаметр оправки нужен для загиба арматуры 12 и 8 мм?

   для арм 8мм — 40мм
   арм 10мм — 50мм
   арм 12мм — 60мм

   Диаметр оправки = 5 * диаметр арматуры (Для арматуры А400, А3, т. е. рифленой). Для гладкой, т. е. А240, А1 в половину меньше.Часто возникают вопросы по необходимости армирования монолитных ленточных фундаментов. Я тут сварганил небольшой калькулятор, с его помощью можно проверять нужна арматура или нет.

   Посмотреть вложение 4374913

   Последнее редактирование модератором:

2. Регистрация: Сообщения:

   2.734

   Благодарности:

   678

   Саша1983

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   678

   Адрес:

   Уфа

   Армировка фундамента в углах

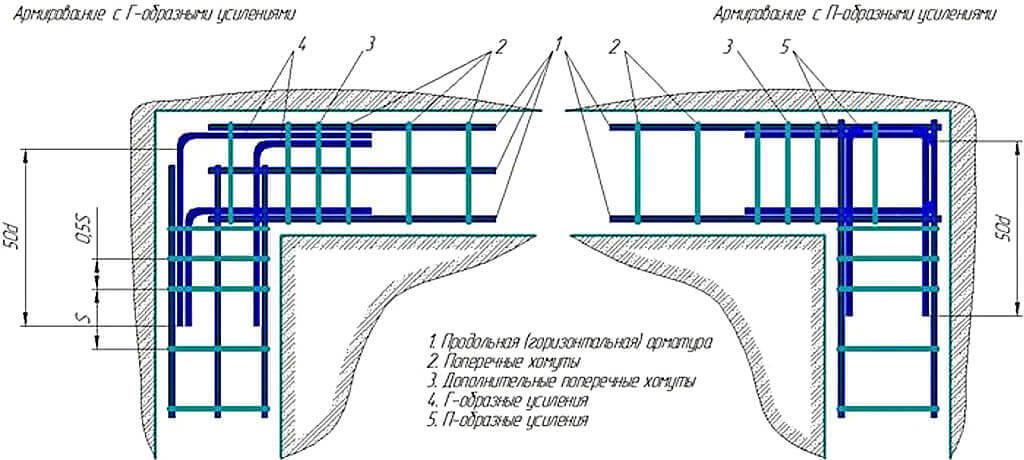

   если не получилось сделать загиб на другую стену-делаете Г-образный стержень и им внахлёст соединяете оборванные стержни. Перепуск на соседнюю стену-никак не 1/3 стены, а 40 диаметров арматуры

3. Регистрация: Сообщения:

   9

   Благодарности:

   2

   balabon

   Участник

   Регистрация: Сообщения:

   Благодарности:

   2

   Адрес:

   Москва

4. Регистрация: Сообщения:

   12

   Благодарности:

   6

   Alexandr74

   Участник

   Регистрация: Сообщения:

   Благодарности:

   6

   Адрес:

   Челябинск

   Тогда хочется узнать о надежности следующего способа армирования угла фундамента?

5. Регистрация: Сообщения:

   70

   Благодарности:

   8

   Fredy314

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   8

   Адрес:

   Калиновка

   За углы не скажу, а вот вертикального армирования маловато особенно на углу.

6. Регистрация: Сообщения:

   9

   Благодарности:

   2

   balabon

   Участник

   Регистрация: Сообщения:

   Благодарности:

   2

   Адрес:

   Москва

   скажите, при соединении продольной арматуры, насколько?
   где его лучше сделать в середине стены или в другом месте?

   имею ввиду насколько она должна пересекаться?

   то есть насколько одна должна находить на другую?

7. Регистрация: Сообщения:

   2.734

   Благодарности:

   678

   Саша1983

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   678

   Адрес:

   Уфа

   нахлёст арматуры — 40 её диаметров. Вобще зависимость это упрощённая, но для прикидки пойдёт

8. Регистрация: Сообщения:

   102

   Благодарности:

   57

   Опытный

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   57

   Адрес:

   Ярославль

   ГОСТ
   Нахлёст арматуры друг на друга для удлинения прутка должен составлять 30 диаметров минимум. Пример: арм д-12 нахлёст-36 см
   Шаг поперечной арматуры максимум 20 диаметров самой поперечной арматуры. Пример: арм д-12 шаг-24 см

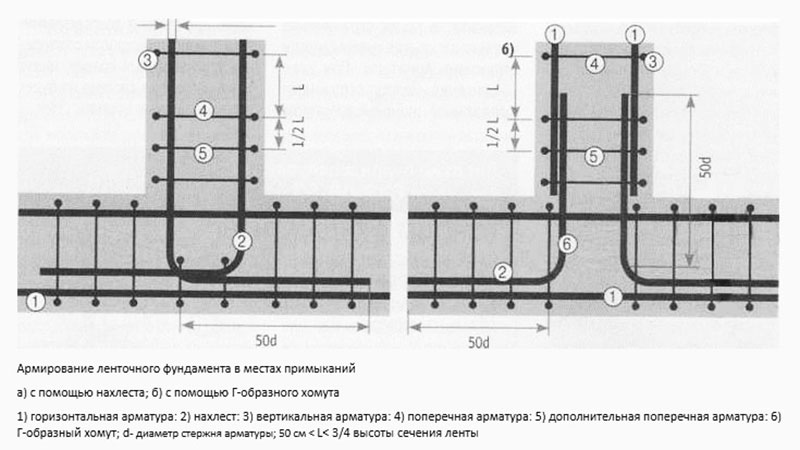

   Армирование угла. Продольная арматура в углу должна заканчиваться и пересекаться с арматурой примыкающей ленты.

9. Регистрация: Сообщения:

   22.335

   Благодарности:

   Winder

   ветер в голове

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Кемерово

   • Это сообщение было отмечено как «Лучшее»

   Длинна нахлёста и загиба зависит от бетона, для бетона М200 — 49диаметров, М250-40, М350-34.
   А надо иль нет загибать зависит от толщины фундаментной ленты и диаметра арматуры. Если арматура 12мм, а толщина 300мм, бетон М200, то надо, т. к. длинна анкеровки 12*49=588мм, а у нас толщина ленты всего лишь 300мм.
   А если бетон М250, а толщина ленты 500мм, то загиб не требуется, ибо 12*40=480мм, т. е. толщины ленты хватает для надёжной анкеровки арматуры в бетоне. Чтобы не загибать, к торцам арматурин можно приварить чтонибудь, типа гайки, уголок, кусок арматуры поперёк и т. п., или конец загнуть арматуры, на 6,5диаметров (анкеровка лапкой)

10. Регистрация: Сообщения:

    1.308

    Благодарности:

    948

    Stan_1

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    948

    Адрес:

    Москва

    Нормально, только редко. У меня вот так было.

11. Регистрация: Сообщения:

    6

    Благодарности:

    9

    Валёк.

    Участник

    Регистрация: Сообщения:

    Благодарности:

    9

    Адрес:

    Харьков

    • Это сообщение было отмечено как «Лучшее»

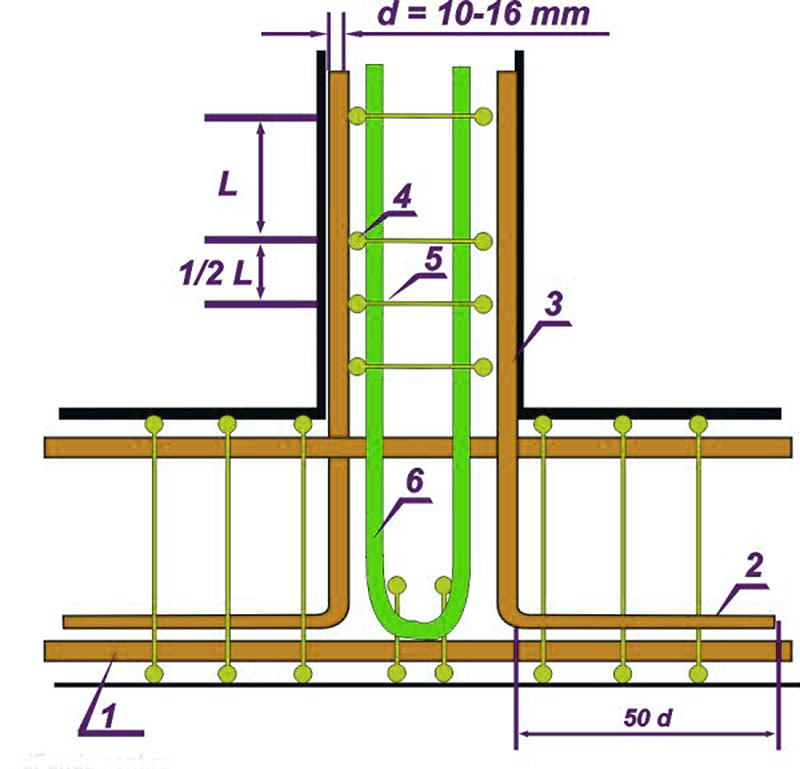

    Пример армировки:

12. Регистрация: Сообщения:

    51

    Благодарности:

    5

    Madmaxikkk

    Участник

    Регистрация: Сообщения:

    Благодарности:

    5

    Адрес:

    Москва

    Я в своем фундаменте во всех углах гнул арматуру, более того я ее даже не резал, гнул в нужных местах и вязал (пруты были 11,75 метров).

13. Регистрация: Сообщения:

    171

    Благодарности:

    52

    megen

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:

    52

    Адрес:

    Москва

    Совершенно верно, величина перехлеста зависит от марки бетона, если есть проект, то в проекте обычно указывают величину перехлеста. На практике минимальная величина перехлеста 40 диаметров.

14. Регистрация: Сообщения:

    804

    Благодарности:

    228

    Алексей Анд-ич

    Программист

    Регистрация: Сообщения:

    Благодарности:

    228

    Адрес:

    Раменское

    Размер перехлёста (длина загиба) будет равна 588м-300мм=288мм Правильно? Или все 588мм?
    А почему перехлёст в диаметрах меряется?

15. Регистрация: Сообщения:

    4.793

    Благодарности:

    vetalt

    Заблокирован

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Челябинск

    Я так понимаю «поперечная» это вертикальная арматура?
    Че то шаг слишком мал…через каждые 24 см…
    Или что вы имели ввиду?

Страница 1 из 89 1 ← 2 3 4 5 6 → 89 Вперёд >

• Форум
• Журнал
• Истории
• Биржа
• Академия

• Новые сообщения
• Лучшие темы

Когда арматуру вяжут а когда варят?

Арматуру вяжут, когда ее необходимо соединить и закрепить в бетонной конструкции, такой как фундамент, стены или колонны. Вязка арматуры обычно выполняется вручную с использованием специальных инструментов, таких как крюки, плоскогубцы, пряжки и др.

Арматуру варят, когда нужно выполнить соединение арматурных стержней, например, для создания сварных сеток или для закрепления дополнительных элементов. Сварка арматуры выполняется с помощью сварочного аппарата и специальной сварочной проволоки.

Выбор метода соединения арматуры зависит от типа бетонной конструкции, ее размеров и нагрузок, которые она будет выдерживать. Также необходимо учитывать требования строительных норм и правил, регулирующих использование арматурных конструкций в разных условиях эксплуатации.
