Как выбрать краскопульт с компрессором? Какими бывают эти устройства? Можно ли изготовить их самостоятельно из старой бытовой техники и подручных материалов? Давайте попробуем ответить на эти вопросы.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

Покраска автомобиля краскопультом.

Принцип работы

Для того, чтобы сформулировать свои пожелания к приобретаемому устройству, нужно четко представлять, как работает компрессорный краскопульт.

Концепция, на которой основан принцип действия пневматического распылителя, была сформулирована в 18 веке швейцарским физиком Даниилом Бернулли. Постулат сводится к тому, что давление в струе газа или жидкости обратно пропорционально ее скорости.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

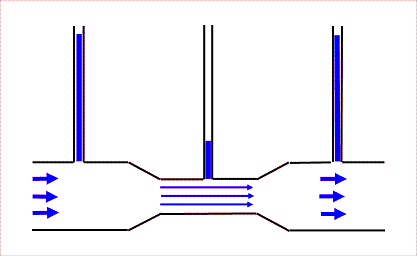

Наглядная демонстрация действия закона Бернулли.

Что это означает в практическом плане?

Что достаточно погрузить один конец трубки в сосуд с жидкостью и создать перпендикулярный другому концу воздушный поток — и возникший перепад давлений вынудит жидкость подняться по трубке и смешаться с воздухом.

Любопытно: регулируя скорость потока и/или положение трубки относительно его центра, можно насыщать или обеднять смесь воздуха с жидкостью.

Именно так работает простейший распылитель: он представляет собой две трубки, через одну из которых подается сжатый воздух, а вторая служит для подачи жидкости из резервуара.

Типы распылителей

Как подобрать краскопульт к компрессору?

Чтобы ответить на этот вопрос, нам снова предстоит небольшой экскурс в теорию.

В настоящее время на рынке представлены три основных типа пневматических распылителей для красок.

  1. HP (от англоязычного High Pressure, или высокое давление) — наиболее дешевые и конструктивно простые устройства. Они требуют подачи воздуха с большим избыточным давлением (до 6 атмосфер) и характеризуются весьма скромным переносом краски: на окрашиваемую поверхность попадает лишь 30-45% от распыленного объема. Остальное бесполезно оседает на окружающих объектах.
Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

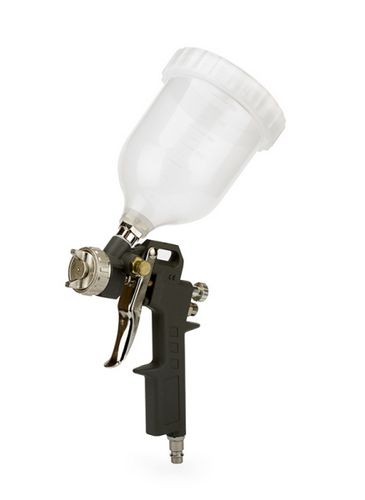

Краскопульт типа HP.

Полезно: краскопульты типа HP нередко маркируются как CONV — конвенциональные.

  1. Огромные нецелевые потери краски и сопровождающее покраску образование аэрозольного тумана никого, разумеется, не устраивало. Дороговизна лакокрасочных материалов вкупе с вредом для здоровья маляров и загрязнением окружающей среды сделали свое дело, и в начале 80-х годов прошлого века появились краскопульты HVLP (High Volume, Low Pressure).

Их ключевая особенность исчерпывающе описывается в названии класса устройств: оно переводится как «большой объем, низкое давление».

Рабочее давление и в самом деле уменьшилось до 2 атмосфер; расход воздуха же как минимум не сократился. Впрочем, главная цель была достигнута: перенос ЛКМ вырос до 70% от их расхода.

  1. Последним на данный момент этапом эволюции стало появление краскопультов LVLP (Low Volume, Low Pressure). При том же рабочем давлении конструктивные изменения позволили сократить расход воздуха и повысить перенос краски до 90%. Тем самым были существенно снижены требования к производительности компрессоров.
Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

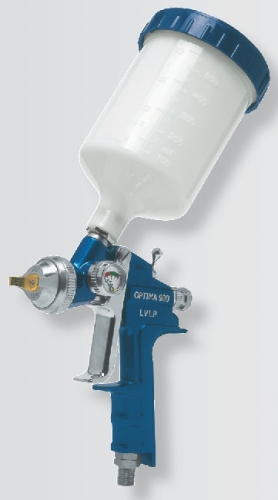

Распылитель LVLP.

Полезно: на краскопультах (крышке воздушной головки и регулировочных винтах)  обычно присутствует цветовая маркировка, указывающая на их тип. Устройства HP маркируются белым или серебристым цветом, HVLP — зеленым, LVLP — синим.

Собственно, дальнейший алгоритм подбора краскопульта к имеющемуся компрессору интуитивно понятен:  для производительных устройств с 6-ю атмосферами на выходе можно использовать распылители любого типа; для компрессоров низкого давления и высокой производительности подходят HVLP, для компактных малопроизводительных устройств выбор ограничен краскопультами LVLP (наиболее, к слову, дорогостоящими).

Типы компрессоров

Какой компрессор нужен для краскопульта?

И в этом случае мы начнем с краткой классификации видов.

  1. Поршневые безмасляные компрессоры наиболее дешевы. Как правило, для них характерны невысокая производительность и компактные размеры. Типичное применение — подкачка колес автомобиля или мотоцикла; в качестве приложения к краскопульту годятся разве что для покраски не слишком ответственных и небольших по площади изделий вроде садовой калитки.
Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

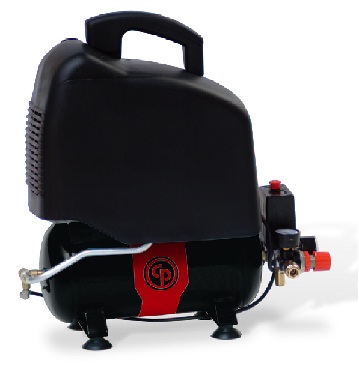

Безмасляные устройства отличаются дешевизной и компактностью.

  1. Масляные компрессоры, как и следует из названия, отличаются заливаемым в картер маслом, что существенно уменьшает износ и шумность устройства. Они делятся на два подвида: компрессоры с прямым и с ременным приводом. Вторые более предпочтительны: они позволяют за счет разницы в диаметре шкивов электромотора и собственно компрессора получить большую компрессию в цилиндре при меньшей электрической мощности.

Однако: есть и оборотная сторона. Ремень будет нуждаться в периодической замене: в процессе работы он испытывает непрерывные деформирующие нагрузки. Впрочем, его цена более чем невелика.

  1. Винтовые компрессоры выгодно отличаются от поршневых куда большим ресурсом, крайне редкой потребностью в обслуживании и более стабильным давлением на выходе. Оно обусловлено самой конструкцией. Как работает такое устройство?

Рабочая часть состоит из двух плотно пригнанных друг к другу и к корпусу роторов. Благодаря минимальному зазору при вращении они непрерывно вытесняют воздух из полости между ними в клапан, находящийся на одном из концов рабочей камеры.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

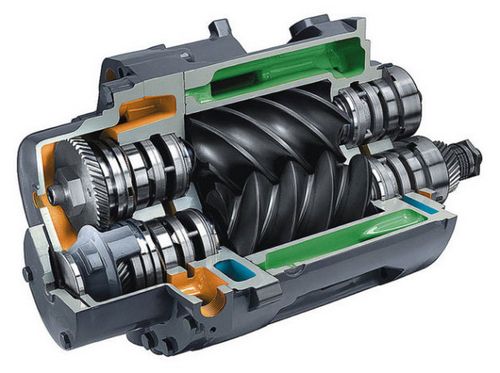

Рабочая камера винтового компрессора в разрезе.

Вернемся в более практическую плоскость.

На что стоит обратить внимание при выборе?

  • На тип устройства. Оно должно быть винтовым или поршневым масляным, во втором случае — с ременным приводом.
  • На производительность. Она в идеале не должна уступать требованиям краскопульта. При использовании краскопультов LPHV и HP лучше присмотреться к устройствам с электрической мощностью от 2 киловатт: потребляемая мощность линейно связана с производительностью.

А вот максимальное давление не имеет решающего значения: сейчас на массовом рынке отсутствуют компрессоры, выдающие меньше максимально необходимых для раритетных HP 6 кгс/см2.

  • На объем ресивера (накопительного бака для воздуха). Он не только сглаживает неизбежные скачки давления на выходе при работе поршневого компрессора: благодаря большому объему ресивера расход воздуха распылителем может кратковременно превышать производительность компрессора. Разумеется, придется делать периодические паузы в работе для стабилизации давления.

Для строительных работ рекомендуется использовать компрессоры с ресивером от 50 литров.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

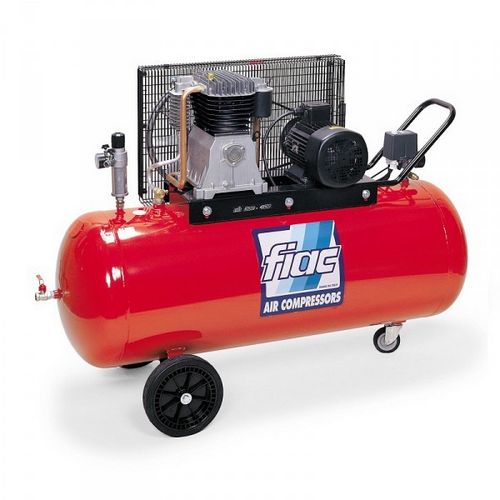

Объем ресивера — 100 литров.

Особый случай

Если вам только предстоит покупка оборудования для малярных работ и вы не собираетесь заниматься ими профессионально, стоит обратить внимание на электрические краскопульты с собственным компрессором.

Компрессор-краскопульт — компактное и сравнительно недорогое (3-5 тысяч рублей) устройство, оснащенное собственным бачком для краски. Помимо компактности и дешевизны, его огромное достоинство — мобильность: для работы требуется лишь удлинитель от ближайшей розетки.

Единственный недостаток — небольшой (обычно не более литра) объем встроенного бачка; впрочем, именно благодаря скромной массе наполненного краской бака работа распылителем не покажется утомительной.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

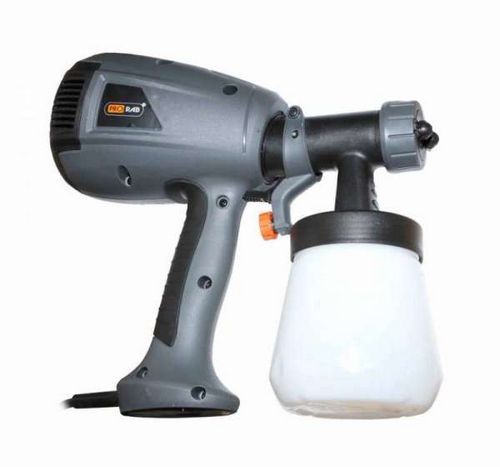

Ручной электрический краскопульт.

Очумелые ручки

Трудно ли сделать краскопульт из компрессора своими руками? Давайте разберем две несложных конструкции, которые не требуют для изготовления каких-то особых навыков и специальных инструментов. В качестве источника сжатого воздуха нам послужит старая бытовая техника (см.также статью «Самостоятельная настройка краскопульта и особенности эксплуатации»).

Пылесос

Старые пылесосы советского производства выгодно отличаются от современных тем, что их конструкция предусматривала подключение шланга не только к всасывающему патрубку, но и к выходному. Таким образом, вся необходимая доработка сводится к изготовлению собственно распылителя.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

Переключив шланг, можно получить готовый компрессор.

Как сделать его из подручного материала?

  1. Подбираем стеклянную или пластиковую емкость с широким (не менее 5 сантиметров) горлышком объемом 1-2 литра.
  2. Вырезаем из плотного пенопласта по размеру горлышка плотно входящую в него пробку. Она должна быть снабжена прямоугольным уступом, позволяющим вставить в проделанные отверстия трубочки от гелевой ручки или капельницы под прямым углом друг к другу.
  3. Проделав отверстия, вставляем трубки. Одна из них будет служить для подачи краски, вторая — для сжатого воздуха.
  4. Делаем в пробке дополнительное отверстие, через которое в емкость будет поступать воздух: при падении уровня краски в герметичной емкости возникнет разрежение.
  5. Еще одна пенопластовая пробка позволит соединить наш импровизированный краскопульт с шлангом пылесоса. Регулируя взаимное положение трубок, можно обеднить аэрозоль или сделать поток краски более плотным.
Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

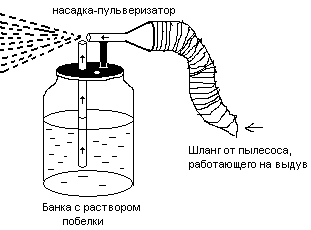

Схема работы приспособления.

Полезно: в 80-х — 90-х годах в продаже можно было встретить готовые насадки под горловину обычной литровой банки, надевавшиеся на них на манер полиэтиленовых крышек. Если среди ваших запасов найдется это нехитрое приспособление — создание краскопульта сильно упростится.

Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

Готовая насадка-распылитель.

Холодильник

Краскопульт из компрессора от холодильника сделать сложнее, зато получившееся устройство куда тише и экономичнее пылесоса.

Вот примерная инструкция.

  1. Демонтируем сам компрессор и пусковое реле. Медные трубки перекусываем и развальцовываем или отпиливаем ножовкой по металлу.
  2. Подав питание, определяем, какая из трубок нагнетает воздух.
  3. На всасывающую трубку герметиком или шлангом с хомутом крепим бензиновый фильтр для защиты от пыли. Его можно найти в магазине автозапчастей.
  4. Нагнетающую воздух трубку парой бензиновых шлангов соединяем с ресивером — пластиковой или металлической канистрой. Для соединения используются посаженные на герметик штуцера.
  5. Выход из ресивера снабжаем дизельным фильтром, взятым в том же автомагазине. Он избавит сжатый воздух от избыточной влажности.
  6. Крепим компрессор и ресивер к платформе — толстой доске. Подключаем распылитель. Работаем.
Компрессор для краскопульта: инструкция как сделать, как выбрать, какой нужен, видео и фото

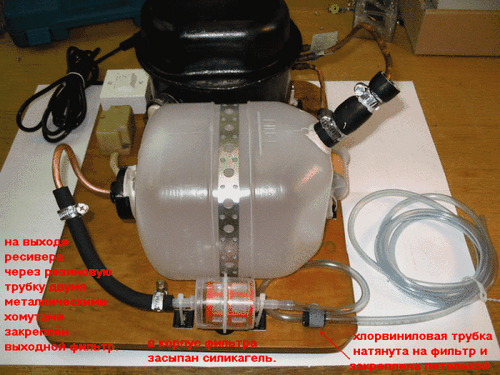

На фото — распылитель из компрессора от холодильника.

Пара нюансов:

  1. Компрессор устанавливается в том же положении, в котором он находился в холодильнике. Иначе агрегат может просто не запуститься.
  2. В нем периодически придется менять масло. Для слива старого и заливки нового масла используется третья, запаянная трубка, торчащая из корпуса компрессора. Откусив трубочку и сменив масло, заверните в нее болтик подходящего размера: это упростит дальнейшее обслуживание.

Заключение

Надеемся, что изложенные в статье рекомендации окажутся полезными читателю. В приложенном видео в этой статье можно обнаружить дополнительную информацию по выбору оборудования для покраски. Успехов в ремонте!
