Маркировка кабелей и проводов: ГОСТ, расшифровка, таблицы

Маркировка кабеля – это нанесение цветовой разметки, условных знаков, этикеток, бирок и электронных маркеров на кабель. Существуют и буквенные способы нанесения, по маркировке легко узнать о свойствах кабеля, идентифицировать его среди прочих или обнаружить при необходимости место его залегания.

Содержание:

Маркировка кабелей и проводов: ГОСТ, расшифровка, таблицы

Расшифровка маркировки кабеля

Маркировка кабелей — это буквы, которые наносят на оплетку для удобства. Они обозначают материал оболочки, изоляция, жилы, защита. Обозначения кабелей с высоким напряжением включают в себя особенности конструкции.

Расшифровка маркировки кабеля по буквам (расположение в маркировке):

  • 1 – материал жилы (если буква отсутствует, это означает, что жила из меди);
  • 2 – область применения конструкции;
  • 3 – отображает степень гибкости;
  • 4 – изоляционный материал;
  • 5 – бронированный корпус или материал внешней оболочки продукции;
  • 6 – защитный покров, назначение слоя и самой конструкции.

Последовательность размещения букв на маркировке кабеля на примере:

  1. медная жила буквой не обозначается;
  2. если жила алюминиевая, будет выбита буква А в начале маркировки;
  3. после нее буква материала изоляции: полиэтиленовая (П), поливинилхлоридная (В), резиновая (Р);
  4. тип защитной оболочки (после материала): алюминиевая (А), свинцовая (С), полиэтиленовый шланг (П), поливинилхлорид (В), резиновая (Р);
  5. последние буквы — это тип покрова.

Разберем последний пункт. Маркировка кабеля СГ в конце говорит о том, что кабель с медной жилой, бумажной изоляцией, свинцовой оболочкой, без защиты.

Маркировка Расшифровка

нет буквы

медная жила

А

алюминиевая жила

АС

алюминиевая жила + свинцовая оболочка

АА

алюминиевая жила + алюминиевая оболочка

Б

кабель с броней, есть антикоррозийное покрытие

Бн

с защитой, не горит

В

поливинилхлоридная оболочка

Г

голый кабель без защиты (если в конце), кабель для горной промышленности (если в начале)

двойная алюмополимерная лента

Шв

защита = поливинилхлоридный шланг

Шп

полиэтилен

Шпс

полиэтилен самозатухающий

К

контрольный кабель (если в начале), броня из стальных проволок (если в конце)

КГ

гибкий кабель

С

свинцовая оболочка

О

оболочка поверх всех фаз кабеля

Пв

полиэтилен вулканизированный

Р

резина

НР

изоляция не горит

нг

кабель не горит (в конце)

Расшифровка маркировки кабеля АВБбШв (с особой аббревиатурой):

  • А — токопроводящая алюминиевая жила;
  • В — изоляция жил непосредственно из ПВХ пластиката;
  • Б — броня из стальных двух лент;
  • б — без подушки, служащей внутренней частью защиты, находится под броней, предохраняет от коррозии и механических повреждений непосредственно лентами и проволоками брони;
  • Шв — защитный покров, собой представляющий выпрессованный шланг из ПВХ пластиката.

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)
Маркировка Кабель

А

алюминиевая жила

Б

броня из тонких стальных лент

АБ

алюминиевая броня

СБ

свинцовая броня

С

оболочка из свинца

О

отдельная жила (свинцовая)

П

броня из оцинкованных стальных плоских проволок

К

броня из оцинкованных стальных круглых проволок

В

бумажная изоляция с обедненной пропиткой

б

нет подушки

л

есть подушка и лавсановая лента

двойная лента

Г

нет защитного покрова

н

наружный покров негорючий (после брони)

Шв

покров из выпрессованного шланга (поливинилхлорид)

Шп

покров из выпрессованного шланга (полиэтилен)

Швпг

пониженная горючесть

ож

однопроволочная жила (в конце)

У

бумажная изоляция с повышенной температурой нагрева

Ц

бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме. Важно при этом знать и типы, и обозначение проводов и кабелей.

Расшифровка маркировки контрольного кабеля
Маркировка Расшифровка

А

алюминиевая или медная жила

В

(вторая) изоляция ПВХ

В

(третья) оболочка ПВХ

П

полиэтиленовая изоляция

Пс

самозатухающая полиэтиленовая изоляция

Г

нет защитного покрова

Р

резиновая изоляция

К

(вторая или первая буква) контрольный кабель

КГ

гибкий кабель

Ф

фторопластовая изоляция

Э

(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение
Модель Описание
Маркировка кабелей и проводов: ГОСТ, расшифровка, таблицы

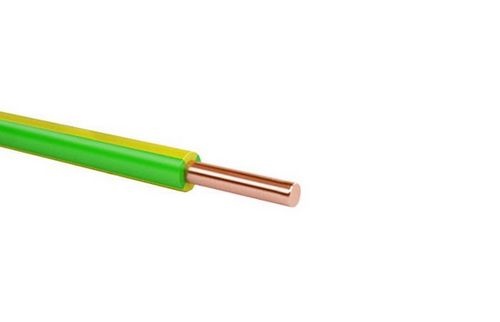

Простейший провод с одной медной токоведущей жилой и изоляцией из ПВХ разных цветов. Применяется для стационарного монтажа электрооборудования в силовых сетях и осветительных для монтажа станков, механизмов и электрических стационарных машин.

Маркировка кабеля ВВГ

Маркировка/применение

ВВГ

Силовой кабель, используемый для освещения и питания в открытых кабельных стационарных сооружениях и внутри помещений

ВВГнг

Кабель данного типа содержит в изолирующем слое галогеновые элементы, препятствующие горению

АВВГ

Кабель с алюминиевыми жилами, с изоляцией токоведущих жил из ПВХ оболочкой, внешней оболочкой из ПВХ пластика, без дополнительной защиты пластика, применяется для прокладки воздушной линии электропередач, прокладки сети по кабельным эстакадам, мостам и даже в блоках, для монтажа проводки в помещениях взрывоопасных и пожароопасных, электромонтаж в частично затопленных, сухих и сырых помещениях

Маркировка проводов

Провода маркируются теми же способами, что и кабель, по ГОСТу.

Маркировка/применение

NYM

Старая маркировка, классифицируется, как силовой кабель, задействован для стационарной прокладки внутренних осветительных и силовых линий

ПБ

Бытовой провод с прямоугольной или круглой медной жилой с изоляцией из целлюлозной бумаги, используется для обмоток электрических машин, функционирующих в среде электроизоляционного масла

AWG

Американский калибр проводов, обозначается на оболочке витой пары

ППИПК-2

Обмоточный провод, используется для изготовления и ремонта тяговых электродвигателей для железнодорожного и городского транспорта, специальных типов электромашин

А-35

Провод неизолированный, скрученный из алюминиевых проволок, для передачи энергии в воздушных электросетях

ПЭЛ

Обмоточный провод с медной жилой, используется для обмоток электрических аппаратов, машин и приборов в различных областях промышленности

L и N

Маркировка возле клемм подключения проводов, L – маркируются зажимы и контактные соединения, N – маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/провода

Для монтажа домашней внутренней электропроводки в квартире применяют провода с медными жилами, наиболее применяемый провод с маркировкой ПУНП, реже – ПРИ, ПРН, ПРТО. Провода ПВ2, ПВ3, ПВ4 – для внутреннего монтажа в электрических щитах.

Цветовая маркировка проводов и кабелей

Фаза провода не может быть зеленого, синего или желтого цвета.

Цвета проводов в трехфазной сети переменного тока:

  1. желтый – фаза А;
  2. зеленый — фаза В;
  3. красный – фаза С.

Плюсовой полюс в сети постоянного тока обозначен красным, а синим – минусовый. «Ноль» и «земля» при 220 В – будут обозначены синим и желто-зеленым цветом.

Для облегчения идентификации проводов в автомобиле также применяют цветовую изоляцию, в зависимости от цепи бывает черный, белый, красный, коричневый, пурпурный, зеленый и синий цвета.

Шнур для наушников состоит из проводов разного цвета: один желтого, второй – красный (для левого) и зеленый (для правого).
