Если соблюдать правила и технологии, то самостоятельное строительство кирпичных печей-отопителей вполне возможно, и можно получить помощь от специалистов. Оптимальным решением для эффективного обогрева дома без водяного теплоснабжения является расположение кирпичных печей в двух или трех комнатах.

Содержание:

Конструкционные особенности

Как правило, люди, решившие своими руками построить варочно-отопительные печи из кирпича, прежде не выполняли такую работу. Прежде всего, домашним умельцам нужно ознакомиться с основными принципами создания подобных агрегатов. Поможет качественно выполнить работу подробная инструкция относительно кладки с порядовками (детальнее: «

Отопительно варочная печь своими руками — ничего сложного

«).

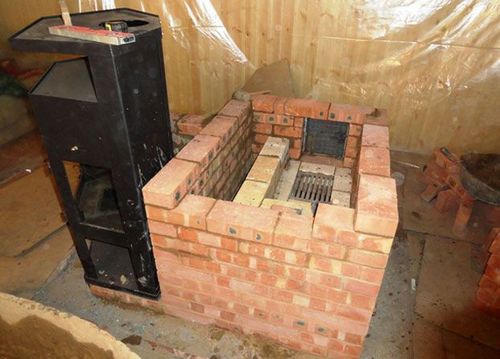

Печи отопительно варочные кирпичные: делаем пошагово варочно отопительные печи из кирпича своими руками на фото и видео

Следует помнить несколько основных моментов:

  1. Отопительно-варочная кирпичная конструкция, такая как на фото, всегда должна иметь собственный фундамент, который не имеет отношения к основному фундаменту здания. Зачастую делают отопительно варочные печи из кирпича своими руками. Дело в том, что печное сооружение и стены дома имеют разную степень усадки и, если их связать между собой, то появления трещин не удастся избежать (подробнее: «Кирпичные печи отопительные своими руками — всё не так сложно, как кажется»). Кстати, печи кирпичные малого веса (если он не превышает 750 килограммов) допускается помещать на дощатый пол при условии, что он не будет прогибаться. Но, ни один профессионал не посоветует поступить подобным образом, поскольку конструкция строится не на одно десятилетие, а доски для напольного покрытия могут за несколько лет прийти в негодность – прогнить.
  2. Над фундаментом для отопительно-варочной печи непременно помещают слой гидроизоляции, обычно для этого рубероид укладывают в два слоя.
  3. По гидроизоляционному слою создают основание кирпичной конструкции – это 2-3 ряда кирпичей с перевязкой.
  4. Дальше идут зольник с поддувалом. Эти ряды перекрываются кладкой, на которую укладывают колосниковую решетку.
  5. Потом обустраивают топку. Над ней со смещением в сторону располагают духовку и варочную плиту.
  6. Сооружаемый дымоход или имеет сложную форму с наличием горизонтальных участков, или колпак. По причине того, что дым в такой конструкции задерживается внутри, варочно-отопительные печи из кирпича обладают большей экономичностью и эффективностью: топливо в процессе образования продуктов сгорания более продолжительное время отдает тепло. Также у печи имеется водогрейный бачок, канал для подсоса воздуха и дверцы для чистки.

Существует немаловажный нюанс: все отопительно-варочные печи из кирпича снабжают элементом в виде перемычки, позволяющей отводить отработанные газы, минуя многоколенный дымоход или колпак. Выбрать направление передвижения продуктов сгорания помогает использование либо летней, либо зимней задвижки. Данная конструкционная особенность позволяет в летнюю жару готовить еду в помещении, не перегревая в нем воздух. Читайте также: «

Отопительные печи для дома из кирпича — делаем сами

«.

Материалы для строительства печи

Основная часть отопительно-варочных конструкций, как и дымоход, выкладывается обычным красным полнотелым кирпичом. Топку сооружают из огнеупорного кирпича (детальнее: «

Отопительная печка из кирпича своими руками — как самому сложить печь

«).

Связующий раствор должен быть глиняно-песчаным. Цемент требуется только для возведения фундамента, поскольку он при значительных постоянных перепадах температуры начинает растрескиваться.

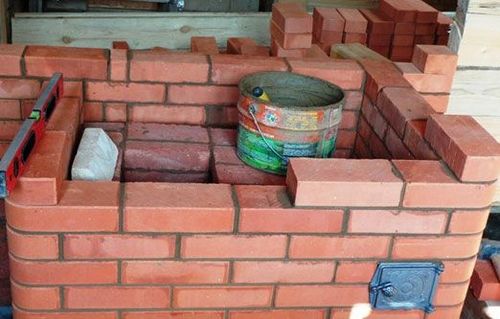

Печи отопительно варочные кирпичные: делаем пошагово варочно отопительные печи из кирпича своими руками на фото и видео

Такие элементы как варочная поверхность, духовка, задвижки, дверки, колосник изготавливаются из чугуна. Можно встретить печи отопительно-варочные кирпичные со стальными элементами, но они прогорают гораздо быстрее чугунных изделий.

С целью обеспечения дополнительной изоляции дверок от кирпичной кладки пользуются любым теплоизолятором, характеризующимся устойчивостью к очень высоким температурам. Это может быть базальтовый картон, асбестовый лист или другие аналогичные материалы. Чтобы выполнить дополнительную фиксацию дверок в кладке, обычно берут вязальную проволоку.

Печи отопительно варочные кирпичные: основные моменты строительства

Обустройство фундамента

Прежде всего, под него вырывают яму, глубиной не больше 50 сантиметров. При наличии слабого грунта дно трамбуют и выравнивают по уровню. Фундаменты под любые печи из кирпича, в том числе и под варочно-отопительные, делают так, чтобы их размер превышал габариты конструкции в каждую сторону минимум на 5 сантиметров.

Основанием для фундамента является засыпка с использованием кирпичной крошки или щебня. Ее тщательно трамбуют и заливают прыском (жидким раствором).

Поскольку кирпич стоит недешево, с целью экономии фундамент делают следующим образом:

  • лицевую часть по периметру выкладывают кирпичом, выполняя перевязку рядов;
  • внутреннюю часть заливают жидким раствором, выкладывая в него камни, имеющие разную форму и размеры, как можно плотнее;
  • каждый слой камней покрывают раствором.

Можно сделать фундамент под печную конструкцию полностью бутобетонным, но правильную форму и точные размеры в таком случае будет непросто выдержать, поскольку все камни имеют разную величину и форму в отличие от кирпичей. Верхняя часть фундамента должна быть на 14-15 сантиметров (это два ряда) ниже, чем уровень пола.

Гидроизоляция фундамента

Отопительно-варочные печи из кирпича кладут на абсолютно ровную горизонтальную поверхность. Проверить правильность фундамента можно при помощи уровня и в случае необходимости выровнять его цементным раствором. На фундамент кладут всплошную один ряд кирпичей, при этом все щели и неровности заполняют раствором, чтобы получилась идеально ровная поверхность. Только после этого укладывают гидроизоляцию, используя два слоя рубероида.

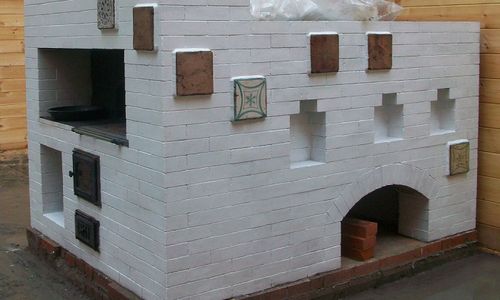

Печи отопительно варочные кирпичные: делаем пошагово варочно отопительные печи из кирпича своими руками на фото и видео

Укладка выполняется всухую, но, если выполнять работу согласно правилам, то изоляция под печи отопительно-варочные кирпичные должна производиться на битумной мастике. Поверх гидроизоляционного слоя кладут еще один ряд кирпичей, причем всплошную. Для этого используют цементный раствор. Далее сооружают печную конструкцию, применяя смесь глины и песка.

Приготовление раствора

Соотношение между глиной и песком для смеси должно составлять 1:2 – 1: 5 в зависимости от качества глины (она может иметь разную жирность). Песок непременно просеивают, а глину следует замочить в воде на несколько дней.

Качество раствора определяют по следующим критериям:

  • смесь не должна растекаться по поверхности, в противном случае нужно подмешать глину;
  • он должен легко отделяться от кельмы, но, если прилипает, тогда необходимо добавить песок;
  • его консистенция должна позволять соблюдать толщину шва размером 5 миллиметров;
  • после высыхания не может быть трещин.

Монтаж литых изделий для печей

При обустройстве отопительных кирпичных варочных конструкций используют литые чугунные изделия – дверки для топки и зольника, заслонки, варочную поверхность и т.д.

Существует определенный порядок монтажа:

  • выкладывая соответствующие ряды под литые элементы, нужно оставлять небольшой зазор, который превышает габариты изделий на 5 миллиметров. Он требуется для компенсации теплового расширения сплава металлов;
  • выступы дверок обвязывают толстой проволокой и вкладывают ее между кирпичными рядами. Существует альтернативный вариант монтажа, когда используют уголки из нержавейки. Их закладывают в пропилы, сделанные в кирпиче;
  • рамки чугунных дверок прокладывают высокотемпературным теплоизолятором, например, асбестом. Наиболее доступным вариантом считается обмотка асбестовым шнуром. Его же прокладывают по периметру при монтаже варочной плиты.
Печи отопительно варочные кирпичные: делаем пошагово варочно отопительные печи из кирпича своими руками на фото и видео

Обеспечение безопасности

При обустройстве печей из кирпича необходимо выполнять определенные правила безопасности:

  • пол перед дверкой топки защищают листом кровельного железа;
  • в месте, где труба проходит сквозь перекрытие, требуется сделать разделку – заполнить пространство негорючим материалом, обладающим низкой теплопроводностью. Минимальное расстояние, согласно СНиП 2.04.05-91, от дыма в канале до горючих конструкций должно составлять от 50 сантиметров и более;
  • печи не кладут вплотную к деревянным стенам сруба.

Пример отопительно варочной печи из кирпича на видео:
