Важность организации отопления в деревянном доме неоценима, поскольку неправильный подход может привести к пожару или искажению системы в первый год после строительства. В частном доме критически важно рассмотреть предварительно расположение радиаторов и все системы отопления в целом.

Содержание:

Как провести отопление в деревянном доме: особенности монтажа
Как провести отопление в деревянном доме: особенности монтажа

На этапе проектирования жилого дома важно определиться с системой отопления. Это серьезный вопрос, так как необходимо провести грамотный расчет системы отопления, правильно расположить радиаторы в деревянном доме, чтобы в дальнейшем все правильно работало. Монтаж отопительных систем для деревянного строения — процесс трудоемкий и сложный, так как необходимо провести расчет и правильный монтаж.

Прежде чем провести отопление в деревянном доме, нужно подготовить подробную схему отопительной системы. Она должна включать в себя:

  • генератор тепла (котел);
  • магистральные трубопроводы, фитинги, насосы;
  • стояки и различные ответвления, крепления, компенсаторы из нержавейки, металлопластика, полиэтилена;
  • батареи, или радиаторы (чугунные, алюминиевые или биметаллические).

Особенности монтажа отопительной системы

Как провести отопление в деревянном доме: особенности монтажа

Принципиальная схема гравитационной системы отопления.

При гравитационных (или самотечных) системах применяется котел с низким сопротивлением (гидравлическим), но с большими диаметрами обратной и подающей линий котла. Расширительный бак размещается в чердачном отделении строения. Верхний разлив системы отвечает за движение теплоносителя вверх от котла к чердаку через трубы большого диаметра. Вниз до первого этажа из них идут трубы диаметром меньше. Теплоноситель идет по трубам обратно в подключенную к котлу сборную трубу, причем ее установка выполняется с учетом небольшого наклона.

Используются котлы, размещаемые на стенах и на полу и работающие на разных видах топлива (электричестве, газе, твердом и дизельном топливе, так называемой солярке).

Важно учитывать 5-процентную усадку деревянных конструкций из-за усушки. Этот параметр нужно учесть при размещении систем, а также когда устанавливаются отопительные радиаторы. В деревянном строении должны поддерживаться определенные показатели влажности и температуры воздуха, иначе древесина высохнет и растрескается или, наоборот, подвергнется гниению. Не следует упускать из виду необходимость соблюдения требований противопожарной безопасности при монтаже отопления, когда размещаются отопительные радиаторы в деревянном строении.

Как провести отопление в деревянном доме: особенности монтажа

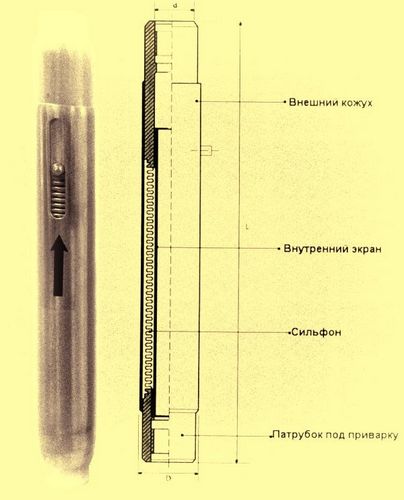

Схема устройства компенсатора.

При монтаже отопительной системы в доме должны быть включены компенсаторы (для всех видов стояков) и скользящие крепления. При прохождении через деревянные детали должны оставаться технологические зазоры и гильзы (для избегания повреждения труб), чередоваться неподвижные/подвижные опоры.

При скрытой прокладке горизонтального типа трубопроводов имеет значение расположение половых и потолочных балок. Не всегда выполнима прокладка трубопроводов открытым способом, поэтому нужно предусмотреть изготовление отверстий. Чтобы дерево не рассыхалось, трубопроводы подлежат обязательной теплоизоляции, об этом должны знать хорошие строители, которые производят расчет отопления, а затем и проводят работы по монтажу системы в доме и устанавливают отопительные радиаторы. Несущие холодную воду трубы также следует изолировать, чтобы дерево не отсырело из-за попадания конденсата.

Прокладка труб канализации в деревянном доме с диаметром 11 см должна выполняться с определенным уклоном. Поэтому унитаз не следует располагать вдали от основного стояка, иначе возникнут сложности в местах перекрытия при скрытой разводке для канализации. Монтируя канализационный стояк, можно использовать специальные ремонтные муфты, что позволит избежать усадки деревянной конструкции.

Требует внимания расчет и установка дымовой трубы, которую желательно размещать на отдельном фундаменте. Тогда отпадет вопрос зависимости дымохода от крыши или стен. Постройка чаще выполняется из кирпича с размещенной внутри гильзой, в качестве которой используется одностенная труба из нержавейки.

Вернуться к оглавлению

Учет тепловых потерь при проектировании отопления

Как провести отопление в деревянном доме: особенности монтажа

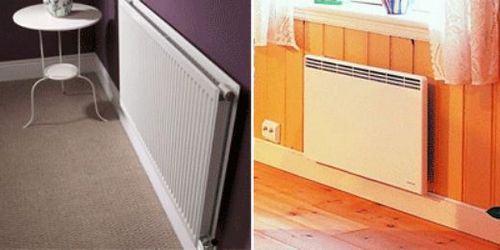

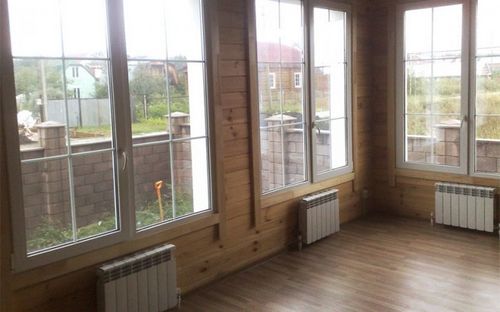

Радиаторы устанавливаются на стены.

Допускается настенная установка отопительных приборов, и радиаторы в деревянном доме также устанавливаются на стену.

К примеру, клееный брус более прочен и долговечнее дерева, теплопроводность его ниже. Количество теплоты, необходимое для заданной температуры, определяется через тепловой расчет ограждающих конструкций.

В среднем, когда производится расчет, учитываются примерно следующие тепловые потери помещения:

  • фундамент — до 15%;
  • стены (наружные) — до 35%;
  • двери и окна — до 25%;
  • вентиляция (дымоход) — до 25%;
  • крыша — до 10%.

Без теплового расчета нереально определить уровень теплопотерь, что может привести к промерзанию стен в деревянном доме зимой или же к значительному росту расходов на эксплуатацию системы отопления (газ, солярка).
