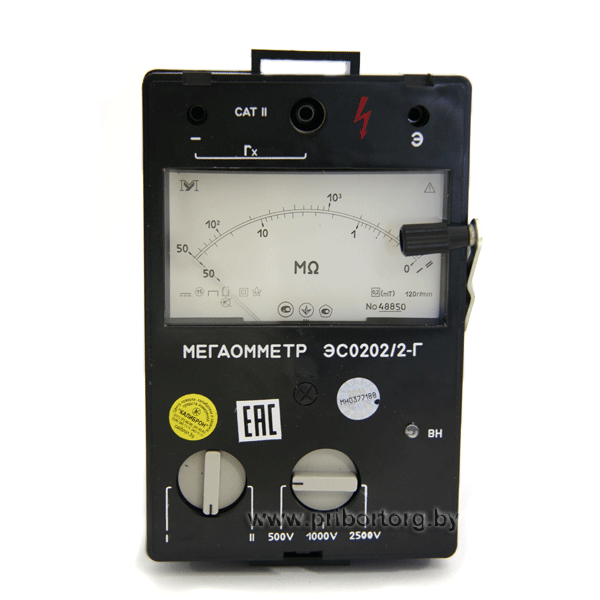

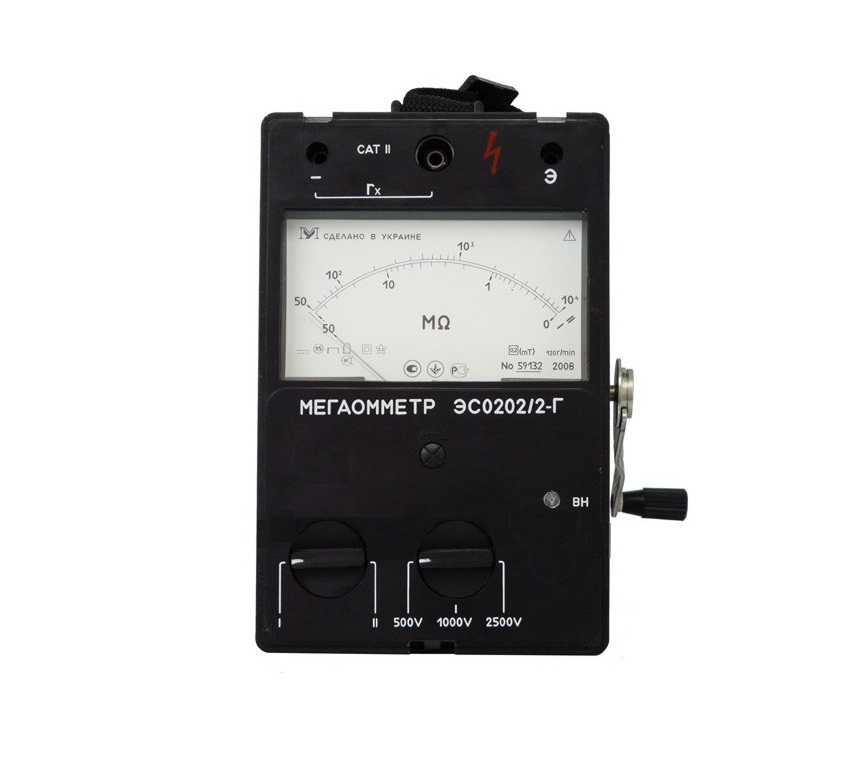

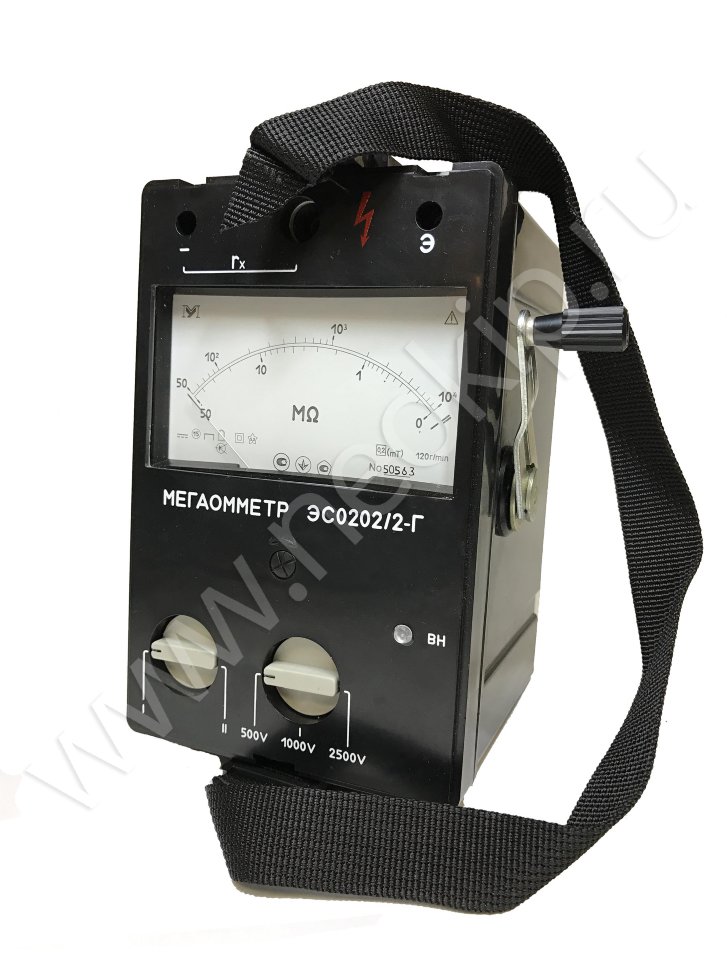

Купить мегаомметр ЭС0202/2-Г. Цена на мегаомметр ЭС0202/2-Г Мегаомметр ЭСО 202/2Г.

Предназначен для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

    Диапазон измерений 0-10000Мом, выходное напряжение 500±50В, 1000±100В, 2500±250В

    Класс точности 15

    Мегаомметры ЭС0202/2

Мегаомметры, такие как Мегаомметр ЭСО 202/2Г, предназначены для проведения измерений сопротивления изоляции на неактивных электроустройствах. В табл.2 указаны диапазоны измерений, значения напряжения на зажимах прибора и источника питания мегаомметра.

    Технические характеристики

    Условное обозначение, вид поставки и код ОКП приведены в табл.1.

    Таблица 1.

    Диапазоны измерений значение напряжения на зажимах прибора и источник питания мегаомметра приведены в табл.2.

    Таблица 2.

    Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80. Пределы допускаемых значений основной относительной погрешности равны ±15% от измеряемого значения. Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/2 вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА, не должны превышать пределов основной относительной погрешности.

    Время установления показаний не превышает 15 с. Режим работы мегаомметров ЭС0202/2прерывистый: измерение – 1 мин, пауза – 2, мин. Питание мегаомметра ЭС0202/2осуществляется от сети переменного тока напряжением (220В) В частотой (50±1)Гц, а также от встроенного электромеханического генератора. Энергопотребление от сети переменного тока, не более 10 В·А. Скорость вращения рукоятки генератора должна быть (120 — 144) оборотов в минуту.
    Мегаомметры ЭС0202/2 сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 90% при температуре +30°С. Рабочее положение — горизонтальное расположение плоскости шкалы. Масса мегаомметра без комплекта шнуров, не более 2,2 кг. Габаритные размеры мегаомметров ЭС0202/2 166х130х200 мм.
    Также этот прибор может иметь другие названия: мегаомметр ЭС0202/2, мегомметр ЭС0202/2, мегометр ЭС0202/2, мегаометр ЭС0202/2, мегаметр ЭС0202/2, мегоомметр ЭС0202/2, омметр ЭС0202/2.

Как правильно измерять сопротивление изоляции мегаомметром?

Измерение сопротивления изоляции проводится с помощью мегаомметра, который генерирует высокое напряжение для проверки электрической изоляции проводов и оборудования. Для правильного измерения сопротивления изоляции мегаомметром необходимо выполнить следующие шаги:

1. Отключите устройство или провод от источника питания и убедитесь, что все емкости и конденсаторы разряжены.

2. Подключите мегаомметр между двумя контактами, которые нужно проверить на изоляцию. Убедитесь, что подключение мегаомметра выполнено правильно.

3. Включите мегаомметр и установите требуемое напряжение на мегаомметре. Обычно, это напряжение может составлять 500 В, 1000 В или 2500 В, но точное значение может зависеть от конкретного случая.

4. Нажмите кнопку «Start» (Начать) или «Measure» (Измерить) на мегаомметре и дождитесь окончания измерения. Во время измерения мегаомметр подает высокое напряжение между контактами и затем измеряет ток, который проходит через изоляцию.

5. Запишите результаты измерения. Если значение сопротивления изоляции ниже нормального уровня, то это может указывать на наличие проблемы с изоляцией провода или оборудования.

При выполнении измерения сопротивления изоляции мегаомметром необходимо соблюдать меры предосторожности, такие как использование защитных перчаток, обуви и очков, так как высокое напряжение может быть опасным.
