Покупка мегаомметра Ф4101 — цены и предложения на мегаомметр Ф4101.

14.02.2024

Для измерений сопротивления изоляции устройств, не находящихся под напряжением.

Диапазон измерений: 0-20000МОм
Основная погрешность не превышает ±2,5 % диапазона измерений.

Номинальное напряжение на разомкнутых зажимах: 100В, 500В и 1000В.

Габаритные размеры — 335x296x140мм; масса 6кг.

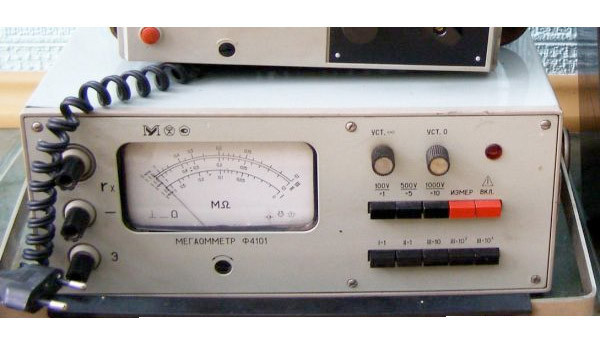

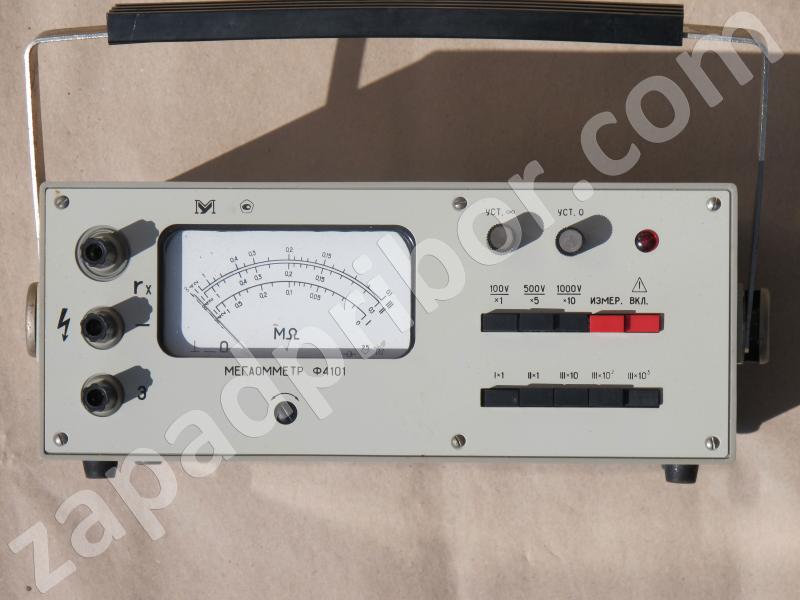

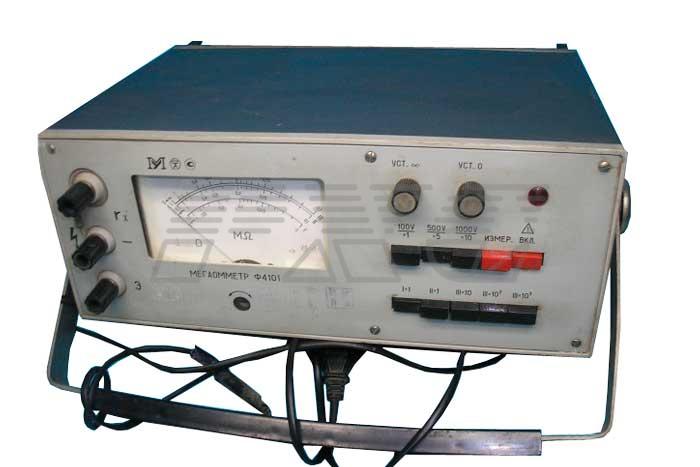

Мегаомметр Ф4101

Мегаомметр модели Ф4101 предназначен для выполнения измерений сопротивления изоляции устройств, находящихся в отключенном состоянии. Прибор применяется в диапазоне температур от -30 до +40°С и относительной влажности до 90% (при 30°С).

При питании прибора Мегаомметры Ф4101 от батареи сухих элементов климатические условия эксплуатации определяются возможностями сухих элементов, но не должны превышать требований, указанных выше.

Технические данные

Диапазоны измерений электрического сопротивления изоляции в зависимости от положения переключателя диапазонов измерений и напряжений на разомкнутых зажимах приведены в таблице.

Ф4101 мегаомметр >> 12 шт недорого купить» title=»Ф4101 мегаомметр >> 12 шт недорого купить» width=»800″ height=»600″></div>
<td>
<p>10МОм-200МОм</p>
</td>
<td>
<p>50МОм-1000МОм</p>
</td>
<td>
<p>100МОм-2000МОм</p>
</td>
</tr>
<tr>
<td>
<p>IIIх103</p>
</td>
<td>
<p>100МОм-2000МОм</p>
</td>
<td>
<p>500МОм-10000МОм</p>
</td>
<td>
<p>1000МОм-20000МОм</p>
</td>
</tr>
</table>
<p>    Основная погрешность прибора <b>Мегаомметр Ф4101 </b>не превышает ±2,5 % диапазона измерений.</p>
<p>    Номинальное напряжение на разомкнутых зажимах: 100В, 500В и 1000В.</p>
<p>    Время установления показаний не более 4 с.</p>
<p>    Шкала прибора многорядная неравномерная.</p>
<p>    Питание прибора осуществляется от сети переменного тока напряжением (127±11)В или (220±22)В частоты (50±1) Гц, от внешнего источника постоянного тока напряжением 12В или от девяти сухих элементов типа «373» (ГОСТ 12333-74) или других типов с аналогичными характеристиками,</p>
<p>    Мощность, потребляемая при питании от сети, составляет 20ВА. Максимальный ток, потребляемый от источника постоянного тока, 0,5 А.<br />
    Габаритные размеры прибора <b>Мегаомметр Ф4101 — </b>335x296x 140 мм; масса 6 кг.</p>
<p><!-- ask id:174041 date:2023-08-19 --></p>
<h2>Как правильно измерять сопротивление изоляции мегаомметром?</h2>
<p><!-- /ask --><br />
<!-- answer id:432399 --></p>
<p><a href=

Измерение сопротивления изоляции проводится с помощью мегаомметра, который генерирует высокое напряжение для проверки электрической изоляции проводов и оборудования. Для правильного измерения сопротивления изоляции мегаомметром необходимо выполнить следующие шаги:

Отключите устройство или провод от источника питания и убедитесь, что все емкости и конденсаторы разряжены.
Подключите мегаомметр между двумя контактами, которые нужно проверить на изоляцию. Убедитесь, что подключение мегаомметра выполнено правильно.
Включите мегаомметр и установите требуемое напряжение на мегаомметре. Обычно, это напряжение может составлять 500 В, 1000 В или 2500 В, но точное значение может зависеть от конкретного случая.
Нажмите кнопку «Start» (Начать) или «Measure» (Измерить) на мегаомметре и дождитесь окончания измерения. Во время измерения мегаомметр подает высокое напряжение между контактами и затем измеряет ток, который проходит через изоляцию.
Запишите результаты измерения. Если значение сопротивления изоляции ниже нормального уровня, то это может указывать на наличие проблемы с изоляцией провода или оборудования.

При выполнении измерения сопротивления изоляции мегаомметром необходимо соблюдать меры предосторожности, такие как использование защитных перчаток, обуви и очков, так как высокое напряжение может быть опасным.

Видео. Мегаомметр М4100/3 обзор, проверка, что внутри

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Положение переключателя диапазонов измерений	Диапазоны измерений, МОм при положении переключателя рабочих напряжений
100U» «х1	500U» «х5	1000U» «х10
Ix1	0-2МОм	0-10МОм	0-20МОм
Iх1	0,1МОм-2МОм	0,5МОм-10МОм	1МОм-20МОм
IIIх101	1МОм-20МОм	5МОм-100МОм	10МОм-200МОм
IIIх102
