Ленточный фундамент часто применяется при строительстве частных домов, гаражей, бань, поскольку он дешевле, функциональнее и подходит лучше для зданий с подвалом, чем фундаменты сплошной конструкции или свайные. Заливной ленточный фундамент выполняется из бетона 200 марки. Вы можете заказать его у производителя или сделать самостоятельно.

Ленточный фундамент своими руками

Необходимые материалы

Ленточный фундамент своими руками - инструкция + Фотографии

Учтите, что это весьма трудоемкая работа, и фундамент, залитый небольшими порциями, будет неоднородным. Состав бетона для заливки фундамента: цемент, крупнозернистый песок, гравий в соотношении 1:2:2,5.

Кроме бетона для фундамента понадобятся:

  • Струганая доска толщиной 20 мм для опалубки;
  • Стальной пруток 8-12 мм и проволока для армирования фундамента;
  • Речной песок для песчаной подушки.

Подготовительные работы

Перед тем, как правильно залить ленточный фундамент, необходимо заказать в проектно-строительной фирме геодезическое исследование участка на предмет определения типа грунта и глубины промерзания его в зимние месяцы, а также глубины залегания грунтовых вод. После исследования фирма произведет расчеты и выполнит проект устройства фундамента. Для постройки коттеджа эти работы выполнять самостоятельно не рекомендуется, расчет фундамента под небольшой дом, баню или гараж можно произвести самостоятельно с учетом рекомендаций СНиП II-Б.1-62 или воспользоваться таблицей.

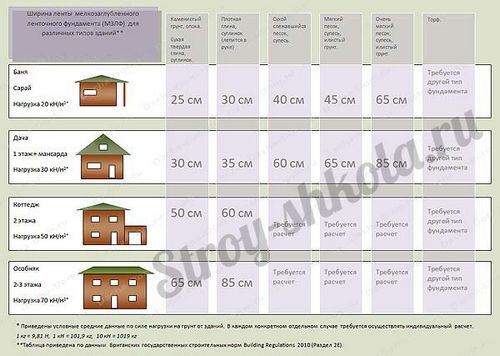

Ленточный фундамент своими руками - инструкция + Фотографии

Фундамент для построек различных типов

Разметка участка

Разметка – важнейший этап устройства фундамента. Перед началом разметки площадку необходимо очистить от мусора и посторонних предметов, а также срезать грунт на глубину 15 см, чтобы избежать биологических процессов разложения внутри подвала здания.

Технология разметки:

  1. Определяют оси здания и расположение первого угла. Устанавливают колышек, используя отвес. В качестве колышка можно использовать обрезки арматуры.
  2. Натягивают от первого колышка бечевку, образуя перпендикуляр, и на проектном расстоянии размечают второй и третий угол, устанавливают колышки.
  3. От второго и третьего угла натягивают бечевку в сторону четвертого, выставляют угол по угольнику, ставят колышек.
  4. У полученного прямоугольника, обрисовывающего внешний контур здания, проверяют диагонали. Если все углы построены верно, диагонали должны быть равны.
  5. Аналогичным способом размечают внутренний контур фундамента, а также контуры фундамента под отдельные его элементы: несущие стены, крыльцо, террасу, опоры под колонны.
  6. Для выравнивания разметки по горизонтали устанавливают на нужной высоте деревянные планки, через которые натягивается бечевка.

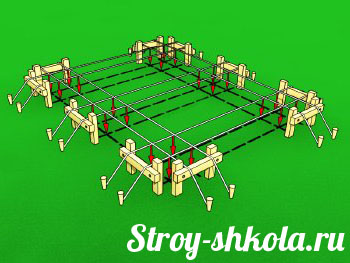

Ленточный фундамент своими руками - инструкция + Фотографии

Разметка участка

Земельные работы

Для заливки фундамента нужно подготовить траншею с глубиной, указанной в проекте. Начинать рыть траншею нужно с самого низкого угла, чтобы глубина котлована не оказалась меньше расчетной. Стенки траншеи нужно по возможности выполнять вертикальными, если грунт осыпается – можно установить временные подпорки. Дно траншеи необходимо выравнивать и периодически проверять по уровню отсутствие уклона.

В готовую траншею насыпают слой речного песка, образуя подушку не менее 15 см. Она необходима для перераспределения нагрузки на фундамент, особенно в пучинистых грунтах. Песок засыпаю послойно, каждый слой проливают водой и утрамбовывают.

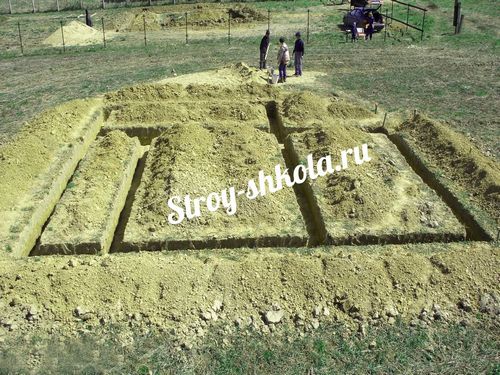

Ленточный фундамент своими руками - инструкция + Фотографии

Земельные работы при укладке ленточного фундамента

Установка опалубки

Опалубку выполняют по контуру, размеченному с помощью бечевки.

  1. Устанавливают угловые опоры из бруска 50 мм. Еще раз проверяют диагонали фундамента.
  2. Из обрезной доски собирают опалубку, крепя доски между собой с помощью брусков или металлического уголка и саморезов. Шляпки саморезов должны оставаться внутри опалубки, а бруски и уголки – снаружи.
  3. С внешней стороны устанавливают подпорки, чтобы избежать деформации опалубки при заливке бетона.
  4. Высота опалубки над поверхностью земли должна быть такой, чтобы обеспечивать высоту фундамента не менее 30 см.
  5. Внутри фундамента обозначают уровень, по которому производят заливку бетона.

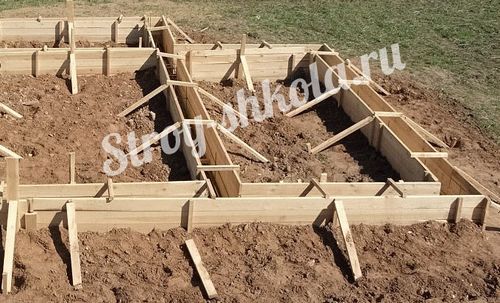

Ленточный фундамент своими руками - инструкция + Фотографии

Укладка опалубки для ленточного фундамента

Укладка арматуры

В качестве арматуры используют металлический прутов с диаметром 8-12 мм, нарезанный на отрезки нужной длины и уложенный вдоль и поперек оси фундамента, а при глубине фундамента более 0,4 метра – еще и вертикально. Арматуру крепят к стенкам опалубки и скрепляют между собой с помощью стальной проволоки. Сварку использовать не рекомендуется из-за уменьшения коррозионной стойкости металла в местах сварки и уменьшения его прочности при изгибе.

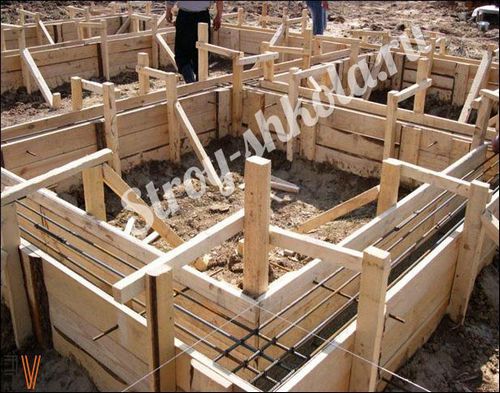

Ленточный фундамент своими руками - инструкция + Фотографии

На фотографии изображен процесс укладки опалубки в арматуру

Заливка фундамента

Заливку бетоном производят одномоментно в случае заказа готового бетона или послойно, если бетон готовят самостоятельно.

  1. Подготовка бетона: цемент смешивают с просеянным речным песком в соотношении 1:2 – 1:2,5 и разводят водой до консистенции жидкой сметаны, после чего заливают им подготовленный щебень. Щебня берут столько же, сколько песка. Перемешивают так, чтобы весь щебень оказался смоченным раствором.
  2. Заливают бетона в подготовленную опалубку. Для лучшего заполнения протыкают бетон в нескольких местах металлическим прутом и уплотняют деревянным бруском, удаляя остатки воздуха из пустот. Можно использовать для этих целей перфоратор со специальной насадкой или строительный миксер.
  3. Заливают бетон до уровня, обозначенного на опалубке. При этом простукивают опалубку с внешней стороны для лучшей осадки бетона.
  4. Верхний слой выравнивают правилом или мастерком.
  5. Посыпают зеркало бетона сухим просеянным цементом, можно делать это через сито. Этот прием позволит быстрее схватиться верхнему слою бетона, предотвратит его размывание или растрескивание.
  6. Накрывают бетон мешковиной или укрывным материалом и оставляют для созревания на 3-4 недели. В сухую погоду нужно смачивать верхний слой бетона для предотвращения его пересыхания.

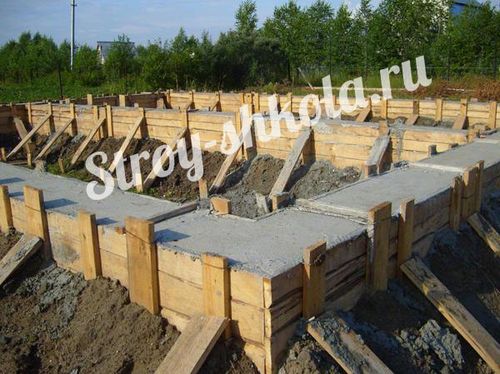

Ленточный фундамент своими руками - инструкция + Фотографии

Залитый фундамент — конструкция готова!

Приступать к возведению стен можно только после полного созревания бетона. После снятия опалубки необходимо выполнить гидроизоляцию фундамента для повышения срока его службы и тепло- и влагоизоляционных характеристик.

Также обязательно почитайте про : столбчатый фундамент с ростверком, а также вам следующим вашим шагом будет нижняя обвязка каркасного дома.
