Проверка работы РЩ

Этот процесс осуществляется путем последовательного включения всех доступных потребителей, после чего следует обойти всю площадь объекта, проверив каждую розетку с помощью исправного переносного электроприбора.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

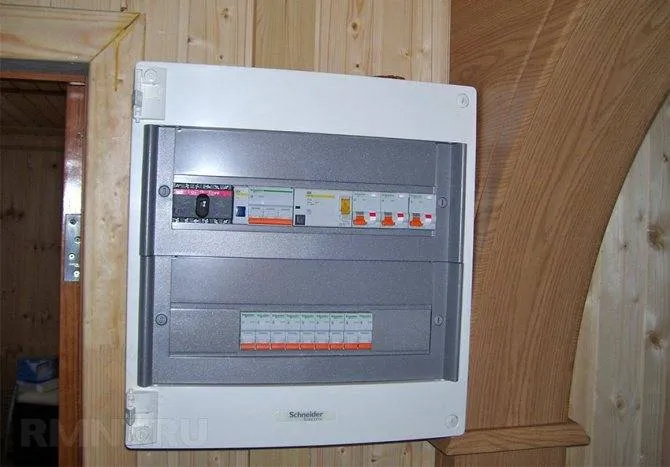

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Сборка распределительного электрического щитка для квартиры

Что такое петля фаза-ноль простым языком — методика проведения измерения

Что такое реле напряжения и для чего оно нужно в квартире

Какой автоматический выключатель ставить на ввод в квартиру и частный дом?

Что такое дифференциальный автомат?

Как выбрать автоматический выключатель по мощности и току нагрузки?

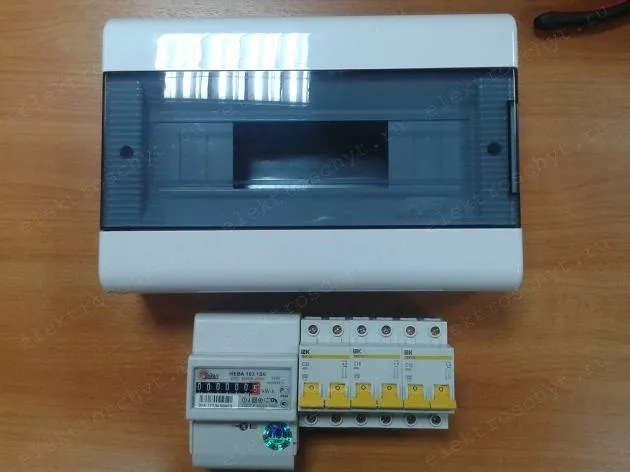

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

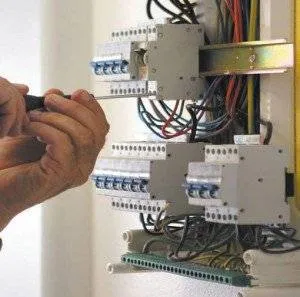

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Монтаж электрощита своими руками — что куда установить?

Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.

Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.

  1. Выбор и установка корпуса щитка.

При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему. Подключение электросчетчика.

По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:

  • к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
  • к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
  • к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
  • к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.

Установка автоматов, УЗО и шин.

Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.

Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.

С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

  • Материал изготовления. пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
  • Способ крепления. накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

  • качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные швы выполнены аккуратно;
  • стоимость ненамного выше, чем у моделей среднего качества;
  • в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

  1. Сама коробка с дверцей.
  2. DIN-рейка (на нее осуществляется крепление всей автоматики).
  3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
  4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
  5. Счетчик электроэнергии.
  6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току. чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО. информация будет для Вас полезной.

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить монтаж щитка своими руками

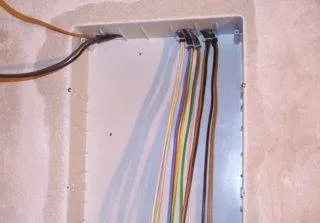

Ввод кабелей в щиток

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами. Но при этом нужно придерживаться элементарных правил:

Но при этом нужно придерживаться элементарных правил:

  1. Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
  2. Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
  3. Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
  4. Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
  5. Осветительные приборы — со своей линией.
  6. Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.
  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Пошаговая инструкция монтажа проводки в гараже

Подготовительный этап

Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.

При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

Установка электрощита

Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

Прокладка наружной части электропроводки

Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.

Внутренняя проводка в гараже

Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.

Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Напряжение 220 В Напряжение 380 В
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4,0 38 8,3 30 19,8
6,0 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180

Освещение смотровой ямы

Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Разводка розеточной сети

Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.

Правильная организация заземления

Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.

В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Элементы щита и порядок сборки

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома

Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

  • DIN рейки, используемые для фиксации электротехнических устройств.
  • Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
  • Вводный автомат.
  • Электросчетчик, монтируемый рядом с ним.
  • Устройства защитного отключения (УЗО).
  • Линейные автоматические выключатели.
  • Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает

Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов. Поэтому их установка в частном жилом доме считается обязательной

Поэтому их установка в частном жилом доме считается обязательной.

Какие способы монтажа пвх мембран существуют?


Существует несколько способов монтажа ПВХ мембран, в зависимости от конкретной задачи и условий применения. Некоторые из них:

  1. Механический монтаж. При этом способе монтажа мембрана крепится к основанию с помощью металлических креплений, которые в свою очередь закрепляются в основание с помощью шурупов или анкерных болтов. Этот метод хорошо подходит для монтажа на металлические, железобетонные или деревянные основания.

  2. Клеевой монтаж. При таком методе монтажа мембрана крепится к основанию с помощью специального клея. Этот способ часто применяется при монтаже на бетонные поверхности.

  3. Сварочный монтаж. Этот способ монтажа применяется при монтаже на крыши сложной конфигурации, где механический и клеевой методы монтажа затруднены. При сварочном монтаже мембраны соединяются между собой с помощью специальных сварочных аппаратов.

  4. Комбинированный монтаж. К этому способу относится монтаж мембраны с применением двух или более из вышеперечисленных методов. Например, механический монтаж может комбинироваться с клеевым или сварочным монтажом для достижения наилучшего результата в соответствии с особенностями конкретного объекта.

Выбор метода монтажа ПВХ мембраны зависит от множества факторов, включая тип основания, климатические условия, форму крыши и требования к надежности и долговечности кровельного покрытия. Рекомендуется обращаться к профессионалам для выбора оптимального метода монтажа и установки ПВХ мембраны.

Добавить комментарий
