Дифференциальный автомат: электромеханические, электронные, технические характеристики

Что представляет собой автоматический выключатель? Это устройство, которое обеспечивает защиту электропроводки и электроприборов от коротких замыканий и перегрузок. А что такое УЗО? Это другое устройство, которое реагирует на ток утечки, возникающий при ухудшении изоляции или при контакте человека с токоведущими элементами. Если нужно, рассмотрим обозначение дифавтомата в данной ситуации.

Эти приборы разного принципа действия, но объединены одной задачей: защитить электрооборудование и потребителя от проблем, возникающих при авариях в электрической сети. Устанавливаются они в распределительных или групповых щитках, к ним подключаются кабельные линии, идущие к розеткам.

От коротких замыканий и перегрузок кабельные линии защищают всегда. Но при необходимости обеспечить защиту от утечки приходится устанавливать УЗО как дополнительное защитное устройство.

Подключение УЗО и автоматического выключателя

ПУЭ обязывает устанавливать УЗО в случаях:

  • когда потребители (розетки) находятся вне помещений (на улице);
  • для защиты розеток и потребителей в помещениях с повышенной опасностью (ванные комнаты, душевые);
  • в случае, когда автоматические выключатели не смогут эффективно защитить из-за низких токов короткого замыкания.

Последний пункт требует пояснений. Чем дальше потребитель от источника энергоснабжения (трансформатора на подстанции), тем большая длина электропроводки между ними.

Проводники обладают электрическим сопротивлением, поэтому между источником и приемником оно вырастает.

При коротком замыкании ток, проходящий по электропроводке, ограничивается небольшим внутренним сопротивлением источника (сопротивлением вторичной обмотки трансформатора) и эквивалентным сопротивлением проводников между точкой КЗ и источником.

Поэтому величина тока короткого замыкания убывает с увеличением расстояния от подстанции. В удаленных точках возможна ситуация, когда автомат не почувствует этот ток.

Конечно, с выдержкой времени сработает его тепловая защита. Но при замыкании на корпус, соединенный с РЕ-шиной щитка, на это время он окажется под опасным для жизни потенциалом.

Этого допустить нельзя, для этого ПУЭ и предписывает защищать такие потребители УЗО.

ПУЭ запрещает устанавливать УЗО без установки последовательно с ним автоматического выключателя. Поэтому при применении дифференциальной защиты кабельную линию защищают два аппарата. В щитке появляются дополнительные провода, его сложность немного увеличивается. К тому же УЗО занимает еще и дополнительное место на DIN-рейке. А если его и так не хватает?

Дифференциальный автомат

Для упрощения конструкции распределительных щитков и компактного размещения элементов внутри них применяются дифференциальные автоматические выключатели. В их корпусе установлены устройства защиты и от замыканий, и от перегрузок, и от токов утечки. По сути это – автоматический выключатель и УЗО в одном корпусе.

Технические характеристики дифференциальных автоматов

Дифференциальный автомат имеет технические характеристики, свойственные и автоматам, и УЗО.

Номинальный ток. Под ним подразумевается максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.

Характеристика срабатывания отсечки. Самые распространенные:

Тип С 5-10 номинальных токов
Тип D 2-5 номинальных токов

Маркируется нанесением соответствующей буквы перед цифрой, означающей номинальный ток.

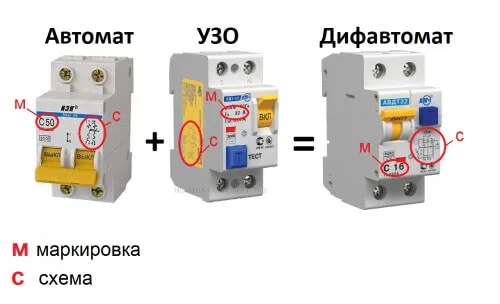

Маркировка номинального тока и характеристик дифавтомата

Пример:

С40 – номинальный ток дифавтомата 40 А, отсечка работает в пределах (5-10)∙40 = 200-400 А.

Значение тока для конкретного устройства лежит в этом диапазоне. Узнать его можно только путем измерения с помощи устройств, способных выдавать и измерять такие токи.

Маркировка дифференциального тока

Дифференциальный ток срабатывания. Принимает значения:

Шкала дифференциальных токов дифавтоматов, мА
для защиты отходящих линий для вводных и групповых дифавтоматов
10 30 100 300 500

Эта цифра – верхний потолок значения тока утечки, при котором дифавтомат сработает. Реальный ток измеряется специальными устройствами, моделирующими возникновение дифтока и измеряющими его значения в момент срабатывания.

Тип устройства защитного отключения. Маркируется буквенным индексом или рисунком.

Маркировка типов дифавтоматов и УЗО

Означает, на какую форму кривой тока реагирует устройство защитного отключения дифавтомата.

Маркировка Форма кривой тока Применение
АС Только синусоидальный Нагревательные приборы.
А Синусоидальный и пульсирующий постоянный Электронные бытовые приборы, стиральные машины
В Синусоидальный, пульсирующий, постоянный сглаженный Промышленные полупроводниковые устройства

Также, как и УЗО, дифференциальные автоматы выполняют и селективными. Отличаются от обычных они только наличием выдержки времени на отключение и повышенной электродинамической устойчивостью.

Применяют селективные дифавтоматы в качестве вводных защитных аппаратов. Выдержка времени нужна им, чтобы дать отключить дифференциальный ток устройствам, подключенным после вводного.

Если этого не происходит, срабатывает селективный автомат. Электродинамическая устойчивость – это максимальный ток короткого замыкания, выдерживаемый устройством без повреждения.

У селективных дифавтоматов она увеличена, чтобы они без труда переносили длительные аварийные режимы с большими токами.

Обратите внимание

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание.

Буквенное обозначение Задержка срабатывания, мс
Тип S 200 – 300
Тип G 60 – 80

Электромеханические или электронные – какие лучше?

По аналогии с УЗО, дифавтоматы изготавливают либо с электромеханическим устройством защитного отключения, либо с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей дифавтомат из включенного состояния, берется от источника тока утечки.

Поэтому дифференциальный трансформатор, регистрирующий эти токи, у электромеханических устройств имеет большие габариты.

Его задача: не только почувствовать утечку, но и преобразовать ее небольшую величину в напряжение, достаточную для срабатывания устройства.

Большие габариты трансформатора увеличивают размеры устройства в целом. Поэтому объем, занимаемый ими в щитке, больше, чем у электронных.

Электронные дифавтоматы, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя.

Эти дифавтоматы компактнее, а значит ли, что они лучше? На самом деле компактностью их достоинства и ограничиваются. Есть ситуации, в которых этот прибор не поможет.

При обрывах нуля питающей линии дифференциальные автоматы и УЗО с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, она не работает и не способна отключить устройство. А необходимость в этом в такие моменты более, чем актуальна.

При обрывах нулевых проводников в сетях происходит перераспределения величин напряжения между фазами. На фазах с большей нагрузкой напряжение уменьшается. Хуже всего, что на ненагруженных фазах напряжение может увеличиться до 380 В включительно.

Вынесет дифавтомат такой режим или нет – вопрос спорный.

Важно

А результатом такого режима работы могут быть и пробои изоляции на корпуса электроприборах, устранять и локализовывать которые как раз и призваны дифавтоматы и УЗО. Если они полупроводниковые, то реакции от них ждать не стоит.

Поэтому, несмотря на компактность, применять такие приборы следует только в комплекте с реле напряжения.

Как отличить дифавтоматы и УЗО с электронной схемой управления от электромеханических? На передней панели этих устройств нанесена их схема. Если в ней присутствует значок усилителя, то прибор – электронный, если нет – электромеханический.

Дифавтомат с электронным блоком дифференциальной защиты

Убедиться в том, что дифавтомат электромеханический, можно с помощью несложного теста с применением пальчиковой батарейки.

Для этого подключаем к ней провода и касаемся ими выводов одного из полюсов защитного устройства, перед этим включив его. Электромеханический дифавтомат отключится, электронный нет – ведь ему для работы нужно еще и 220 В питания.

Дополнительно можно определить и тип устройства по роду дифференциального тока. Приборы типа «А» отключаются при любой полярности тока от батарейки. Приборы типа «АС» срабатывают только при определенной полярности.

Поэтому, если первоначально тест не удался, не делайте поспешных выводов о полупроводниковом характере начинки прибора, а попробуйте поменять полярность подключения проводников.

Два прибора или один?

Применение дифференциальных автоматов с виду оправдано: и схема подключения проще, и место в щитке экономится. Но у этой медали есть и обратная сторона.

Начнем со стоимости. Цена одного дифференциального автомата перевешивает сумму цен автоматического выключателя и УЗО. Если это не так, то рассматриваемый прибор произведен малоизвестной фирмой. А удешевление продукции возможно только в ущерб ее качеству.

Второй фактор связан с необходимостью замены вышедшего из строя устройства. А такое случается не только с дешевыми поделками, но и с продукцией известных и раскрученных фирм. Никто не застрахован от поломки. Добавим, что чем сложнее устройство прибора, тем больше вероятность его выхода из строя.

Если сломался дифференциальный автомат, то его придется поменять целиком, если кто-то из тандема автоматический выключатель – УЗО, то замене подлежит неисправный элемент. Его партнер останется в работе, а владелец потратит деньги только на покупку для него нового напарника.

Еще одно неудобство в эксплуатации дифференциального автомата: невозможно по его состоянию определить, из-за чего произошло отключение. А это важно знать перед тем, как искать причину срабатывания. Конечно, если поломка произошла при включении в розетку вилки от утюга – вопросов нет.

Но если отключение произошло внезапно, без вмешательства жильцов квартиры, а после включения дифавтомата все осталось по-прежнему – тут впору задуматься.

А если такие отключения стали регулярными? Что искать: короткое замыкание или повреждение изоляции? Алгоритмы поиска этих неисправностей отличаются друг от друга.

Совет

Для тандема автомат–УЗО вопросы такого характера не возникают. Отключился автомат – ищем короткое замыкание, а если при попытке включить его снова сразу после срабатывания он не желает взводиться, то виной всему – перегрузка. Если отключилось УЗО – где-то есть утечка. Работа связки автомата с УЗО намного показательней, чем дифавтомата.

Щиток с автоматами и УЗО

Некоторые производители устанавливают в корпусах своих дифавтоматов устройства индикации срабатывания дифференциальных элементов. Некоторые – но не все.

Все сказанное выше – не повод совсем отказываться от дифференциальных автоматических выключателей. Иногда их установка оправдана.

Ведь специалист разберется с причинами проблем с электропроводкой, даже не зная, от чего и как отключился аппарат защиты. При количестве отходящих линий в щитке более десяти сопоставить автоматические выключатели линий их же УЗО затруднительно.

Нагляднее иметь один элемент, защищающий отходящую линию, чем два, да еще и расположенных в разных углах и рядах.

И намного компактнее установить в стандартный пластиковый бокс на 4 модуля дифференциальный автомат, чем устанавливать для этой цели модульный щиток на 12 модулей. Затем ставить в него трехполюсный автоматический выключатель и трехполюсное УЗО, закрыв неиспользуемые отверстия. Оставшееся место (половина объема щитка) будет простаивать.

Поэтому вопрос о применении дифавтомата или связки автомата с УЗО решать следует при проектировании конкретного объекта, взвесив все доводы «за» и не забыв, что есть и «против».

Источник: http://electric-tolk.ru/differencialnyj-avtomat/

Обозначения в эл. схемах

На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.

По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.

Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток – ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке.

Обратите внимание

В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).

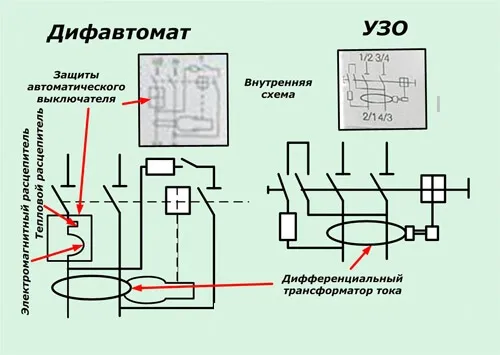

Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.

Этому требованию подходят следующие обозначения:

Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:

С использование распространенного обозначения автоматического выключателя

С использованием обозначения автоматического выключателя по ГОСТ 2.755


Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:

Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения

Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.

Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.

Источник: https://elektroshema.ru/2009-02-05-22-57-45/ugo-2/64-uzo.html

Ошибки при подключении УЗО и дифавтоматов, Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я познакомлю Вас с наиболее встречающимися ошибками при подключении УЗО и дифференциальных автоматов.

Ошибки при монтаже не исключены даже у опытных электриков, не говоря уже о начинающих.

Рекомендую перед прочтением ознакомиться с некоторыми моими статьями, чтобы легче воспринимать информацию:

При ошибочном подключении УЗО или дифавтоматов, они могут ложно срабатывать при отсутствии повреждений в цепи или вовсе перестанут выполнять свои функции, и в случае возникновения какого-либо повреждения, просто напросто проигнорируют его.

Большинство людей без выяснения причины предпочитают установить новое устройство взамен якобы «неисправного». Но как показывает практика, проблема от этого не решается и приходится разбираться самостоятельно или обращаться за помощью к специалистам-электрикам.

Кто из Вас пытается решить подобную проблему самостоятельно, тому в помощь и пригодится данная статья.

Основные ошибки при подключении УЗО и дифавтоматов

Вот пример схемы подключения розетки через дифавтомат.

Фаза питающего кабеля подключается непосредственно на дифавтомат на клемму (1). Ноль питающего кабеля подключается сначала на нулевую шинку N, а с нее идет уже на дифавтомат на клемму (N). Таким образом, питание подключается на верхние клеммы дифавтомата, согласно имеющейся маркировки.

Среди электриков с завидным постоянством возникают споры о том, что питание можно подключать с любой стороны, т.е. как на верхние неподвижные контакты дифавтомата (1-N), так и на нижние подвижные (2-N).

Свое мнение по этому вопросу, с учетом требований заводов-изготовителей и нормативных документов, я высказал в статье про подключение автоматических выключателей и здесь повторяться не буду. Скажу лишь одно, соблюдайте схему подключения, изображенную в паспорте или на корпусе устройства.

Важно

Защитный РЕ проводник подключен непосредственно на заземляющий контакт розетки. Обычно в щитке помимо нулевой шины N устанавливается шина РЕ (шина заземления), но под рукой на момент написания статьи у меня ее не оказалось, поэтому в примерах обойдемся без нее.

К выходным клеммам дифавтомата подключена розетка.

Пользуясь случаем, хотел бы попросить Вас при проведении электромонтажных работ не игнорировать требования к цветовой маркировке жил проводов и кабелей.

Начнем с самых простых ошибок.

1. Соединение нуля N и защитного проводника РЕ после дифавтомата

Это самая распространенная ошибка при монтаже. Рабочий ноль N соединяют перемычкой с защитным проводником РЕ после дифавтомата, например, в розетке. Так обычно делают электрики старой закалки, выполняя тем самым, как бы зануление.

В этом случае ток, прошедший через фазный полюс дифавтомата будет больше, чем ток вернувшийся через его нулевой полюс, т.к. часть тока вернется через защитный проводник РЕ, что и приведет к срабатыванию устройства.

Обратите внимание, что при таком соединении дифавтомат или УЗО невозможно будет включить. Рычажок включения сразу же будет отключаться, даже если в розетку ничего не подключено.

Да, забыл сказать, что в качестве примера в сегодняшней статье я буду использовать дифференциальные автоматы (АВДТ) серии OptiDin VD63 от всем известной компании КЭАЗ (Курский электроаппаратный завод).

С компанией КЭАЗ лично я знаком очень продолжительное время через «легендарные» автоматы АП-50, а также АЕ-20 и ВА51-35, контакторы КТ6000 и КТПВ, и прочее оборудование.

Думаю, что о качестве изделий КЭАЗ отдельно говорить не стоит, кто работал с ними, тот знает об их надлежащем качестве.

Совет

В настоящее время на рынке появился широкий ассортимент модульных устройств от КЭАЗ, поэтому я и решил протестировать их в данной статье на примере дифавтоматов OptiDin VD63 с номинальным током 16 (А), характеристикой «С», током уставки 30 (мА). Правда у OptiDin VD63 имеется недостаток в плане его габаритов — он занимает целых 4 модуля в щитке, когда у конкурентов дифавтоматы на напряжение 230 (В) выпускаются размером на два модуля или вовсе на один.

Отличительной особенностью дифавтоматов OptiDin VD63 является то, что у них на корпусе имеется два рычажка: один синего цвета, а другой — зеленого.

Смысл заключается в следующем.

Если при срабатывания дифавтомата зеленый рычажок остался включенным, то значит причиной отключения стал перегруз или короткое замыкание в цепи.

Если же при срабатывании дифавтомата зеленый рычажок тоже отключился, то это символизирует о том, что дифавтомат отключился по причине появления утечки в контролируемой цепи.

Согласитесь, ведь это очень удобно, когда имеется такая информация, сразу же видно причину отключения дифавтомата, либо это перегруз или короткое замыкание в цепи, либо это утечка.

Надеюсь, с первой ошибкой разобрались. Идем далее.

2. Неполнофазное подключение

Второй не менее распространенной ошибкой является «неполнофазное» подключение. При этом фазу подключают на дифавтомат, а ноль пропускают мимо, т.е. ноль для розетки подключают не к дифавтомату, а непосредственно на нулевую шинку N.

При этом кнопка «Тест» исправно работает, т.е. при ее нажатии дифавтомат отключается.

Без нагрузки дифавтомат включается, но при появлении малейшей нагрузки он срабатывает, т.к. обратный ток по нулевому полюсу протекать не будет, что и приведет к отключению дифавтомата.

Подобное «подключение» я недавно обнаружил в одном из Торговых центров при проведении приемо-сдаточных испытаний. Почему и кто так сделал — уже трудно сказать.

В принципе, данную ошибку легко обнаружить, т.к. на выходной клемме N отсутствует подключаемый проводник, чего нельзя сказать о следующей ошибке.

3. Соединение нулевого провода N после дифавтомата к общей нулевой шине N

Обратите внимание

Все аналогично предыдущей схеме, только выходной ноль N после дифавтомата сначала подключают к нулевой шине N, а уже с этой шинки подключают на нагрузку (в моем случае к розетке).

Дифавтомат без нагрузки включается, но при этом кнопка «Тест» не работает, т.е. при ее нажатии дифавтомат не отключается. В связи с этим можно сделать ошибочные выводы о том, что неисправен именно дифавтомат, а на самом деле закралась ошибка в схеме его подключения.

При включении нагрузки дифавтомат сразу же срабатывает, т.к. обратный ток будет протекать не только через нулевой полюс дифавтомата, но и через нулевую шинку, что и приведет к его отключению.

4. Ошибка в подключении одного из полюсов

Смысл этой ошибки заключается в том, что при подключении одного из полюсов меняют местами клеммы, т.е. питающую фазу подключают на верхнюю клемму (1), а отходящую фазу — на нижнюю клемму (2). Здесь все правильно. При этом питающий ноль с нулевой шинки подключают на нижнюю клемму (N), а ноль на нагрузку — на верхнюю клемму (N).

В итоге получается, что нулевой полюс подключен сонаправлено по отношению к фазному полюсу.

При таком подключении дифавтомат без нагрузки включается, но кнопка «Тест» не функционирует.

При включении в розетку какого-нибудь прибора, дифавтомат сразу же отключается, т.к. проходящие через него токи будут направлены в одном направлении и их магнитные потоки не будут компенсироваться. В связи с этим во вторичной обмотке дифференциального трансформатора будет индуцироваться ток, который и приведет к срабатыванию устройства.

5. Соединение нулей N разных групп

Здесь имеется ввиду следующее. Предположим, что у нас в щите установлен ряд дифавтоматов. Сверху они подключены шлейфом.

Важно

При подключении отходящих фаз ошибки нет — каждая фаза со своего дифавтомата идет на соответствующую розетку. А вот нулевую жилу первого кабеля подключают на выход второго дифавтомата, а второго кабеля — на выход первого дифавтомата. Таким образом, получилось, что нули перепутаны и подключены на соседние устройства.

Ну с кем не бывает? Порой в щиток заводится не по одному десятку кабелей и не трудно перепутать при подключении какую-нибудь нулевую жилку и подсоединить ее вместо положенного устройства на соседнее.

Без нагрузки оба дифавтомата включаются.

Сначала проверим кнопки «Тест» у каждого дифавтомата в отдельности — все работает исправно. Затем проверим кнопки «Тест» при включенных обоих дифавтоматах — и здесь тоже все работает, как положено.

При включении какой-нибудь нагрузки в любую из двух розеток сразу же отключаются оба дифавтомата. Это связано с тем, что в каждом дифавтомате ток будет проходить по какому-то одному полюсу, что и вызовет его срабатывание.

А вот так должно быть подключено.

6. Объединение нулей после двух дифавтоматов

Похожая ситуация, только в этом случае случайно соединяют нули между собой разных дифавтоматов. Такое частенько случается при ошибочных соединениях в распределительной коробке.

Включаем первый дифавтомат и нажимаем на кнопку «Тест» — работает исправно. Тоже самое проводим и для второго дифавтомата — результат аналогичный.

Затем включаем оба дифавтомата и нажимаем на кнопку «Тест» первого дифавтомата — при этом отключаются оба дифавтомата. Еще раз включаем оба дифавтомата и теперь нажимаем на кнопку «Тест» уже второго дифавтомата — при этом также отключаются оба дифавтомата.

Как будут вести себя дифавтоматы при подключении нагрузки?

При включении в первую розетку какого-нибудь прибора отключаются оба дифавтомата. Аналогично и с другой розеткой. При включении во вторую розетку электрического прибора отключаются оба дифавтомата.

Совет

В заключении статьи смотрите видеоролик, где все ошибочные моменты я запечатлил на камеру:

Добрый день! поясните, почему ноль питающего кабеля подключается сначала на нулевую шинку N, а не сразу на УЗО?

Подобная схема удобна для демонстрации ошибок.

Андрей, это делается для дальнейшего распределения нулей на другие устройства, т.к., как правило от щитка запитывается не только одна розетка. В данном случае Автор привел общий пример.

Не написали при неправильное использование проводов по цветам. Бывает так: в щитке провода присоединены правильно, а, допустим, в розетке подключены РЕ провод вместо N. При пользовании розеткой УЗО отключится

Николай, спасибо за дополнение — так тоже частенько ошибаются.

Да, вот еще одна из распространенных ошибок подключения, наверное вторая после объединения N и РЕ после УЗО: подключение N (PEN) проводника к УЗО со стороны нагрузки (зажимы 2-4-6), при этом фазные проводники присоединены к зажимам 1-3-5.

Да, забыл указать, в моем примере четырехполюсные УЗО, читайте так: зажимы 1-3-5-N и зажимы 2-4-6-N.

Все сказанное справедливо и для однофазных схем, только зажимов там меньше (1-N и 2-N)

У меня стоит люминесцентная лампа в квартире на кухне, при её включении срабатывает дифавтомат. Подскажите пожалуйста, почему срабатывает не всегда? Также и от пылесоса иногда срабатывает, а иногда нет.

Обратите внимание

Игорь, у меня в таком светильнике был пережат нулевой провод в изоляции на корпус светильника, вот тоже иногда УЗО срабатывало, пока все люстры не отревизировал — не нашел в чем причина. По поводу пылесоса, при нагреве обмоток двигателя, возможно от перегруза дифавтомат (если номинал. ток небольшой, н-р 16 А) срабатывает, если долго пылесосить.

У пылесоса непременно есть сетевой фильтр, смотрите его в первую очередь. Сматыватель есть наверняка. А если довести автомат до отключения выше 16 ампер, то из него и дым, и вонь, и огонь должны сыпаться, и звук должен измениться, это же ТРИ кВт!

Вопрос к «старожилам» сайта и профессионалам.

К кому можно обратиться, с просьбой проанализировать схему электропитания для трехкомнатной квартиры? За пиво/сок или денежку

Нарисовал сам, используя информацию с сайта.

С радостью выслушал бы советы и упреки по результатам анализа.

Владимир, обсудить схему Вашей квартиры можно на моем новой форуме (ссылка на него имеется в верхнем меню сайта). Создайте тему в разделе «Проектирование» и приложите к ней Вашу схему.

Спасибо, на днях закину в форум.

А что, неужели нельзя вовремя избавляться от неадекватных электриков, которые делают ошибки? Есть вообще электрики, которые не делают ошибок, или делают незначительные и крайне редко?

elalex, и как Вы собираетесь это делать?

Порадовало использование в материалах статьи отечественной аппаратуры. Вопрос независимым электрикам: насколько этот производитель хуже- лучше других брендов, представленных на рынке? Стоит ли поддерживать отечественное.

Валерий, в статье говорил, что лично с КЭАЗ я знаком не понаслышке. Автоматы типа АП-50, АЕ-20 и ВА51-35, контакторы КТ6000 и КТПВ работают не по одному десятку лет. Главное, своевременно и правильно их обслуживать. Как же поведет себя на практике модульная продукция от КЭАЗ — покажет только время. Но я думаю, что не хуже IEK, EKF, TDM и прочих подобных брендов.

Источник: http://vizada.ru/2018/09/05/oshibki-pri-podklyuchenii-uzo-i-difavtomatov-zametki-elektrika/

Чем отличается мощность от тока?


Мощность и ток — это две разные физические величины, которые измеряются в разных единицах.

Ток (обозначение I) — это мера электрического заряда, который движется через проводник за единицу времени. Ток измеряется в амперах (А).

Мощность (обозначение P) — это скорость, с которой работа выполняется за единицу времени. Мощность может быть механической, электрической, тепловой и т.д. В электрических системах мощность определяется как произведение напряжения (обозначение U) на ток (обозначение I). Мощность измеряется в ваттах (Вт).

Таким образом, основное отличие между мощностью и током заключается в том, что ток измеряет скорость движения электрических зарядов в проводнике, а мощность измеряет скорость, с которой выполняется работа или происходит потребление электрической энергии. В электрических системах мощность и ток связаны между собой через напряжение, и изменение любой из этих величин может привести к изменению другой.

Добавить комментарий
