Обогревающий пол с помощью кабеля может быть установлен в любых помещениях, будь то в промышленных зданиях, офисах или жилых комнатах. Установка такого пола не требует никаких труб или подключения к тепловым сетям, все, что нужно сделать, это прокладывание небольшого электрического кабеля и подключение к электросети.

Содержание:

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

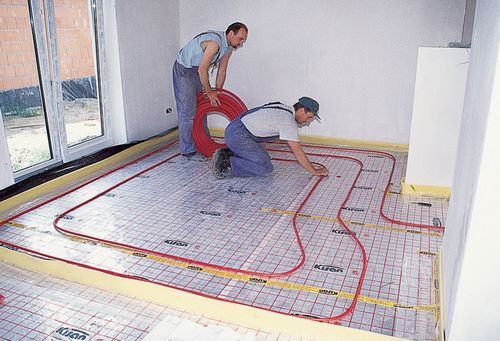

Монтаж теплого электрического пола – пошаговая схема работ

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

  1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Монтаж теплого электрического пола – пошаговая схема работ

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах -10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

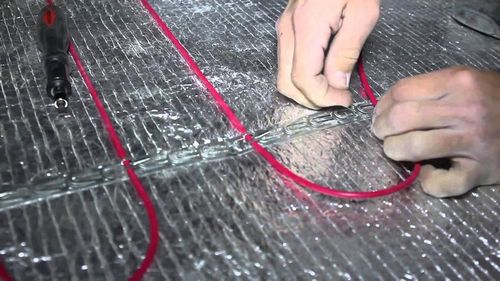

Монтаж теплого электрического пола – пошаговая схема работ

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

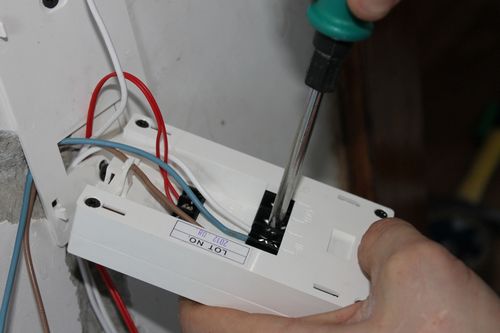

Монтаж теплого электрического пола – пошаговая схема работ

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

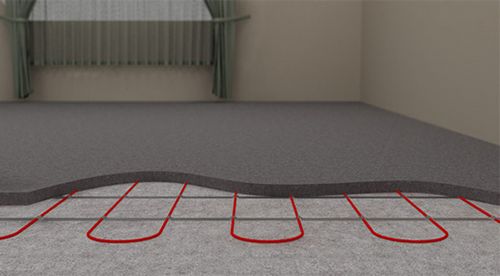

Монтаж теплого электрического пола – пошаговая схема работ

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

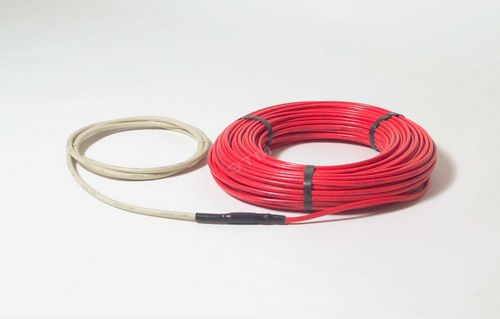

Монтаж теплого электрического пола – пошаговая схема работ

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон – 200 Вт/м2;
  • кухня, коридор и прихожая – 150 Вт/м2;
  • спальня – 100 – 1500 Вт/м2;
  • ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2. В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2. Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

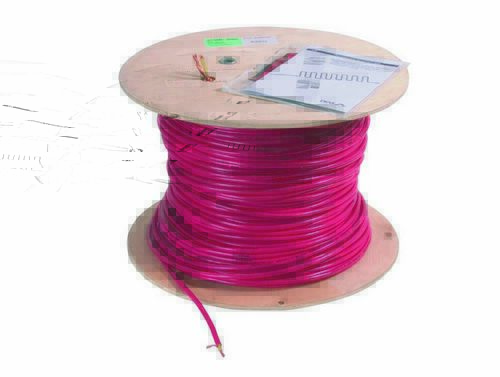

Монтаж теплого электрического пола – пошаговая схема работ

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Монтаж теплого электрического пола – пошаговая схема работ
