Домофон служит важным инструментом в системе безопасности зданий. С его помощью можно регулировать доступ в многоэтажные дома, офисы и производственные помещения, ограждая их от нежелательных гостей. В загородных домах домофон дает возможность визуально увидеть прибывших гостей. Если вас интересует, как правильно его подключить, ознакомьтесь со «схемой подключения домофона».

1. Устройство домофона
2. Типы домофонов
3. По количеству абонентов
4. По типу передаваемого сигнала
5. По виду панели
6. Типы замков
7. Электромеханический
8. Электромагнитный
9. Критерии выбора
10. Подготовка к монтажу
11. Этапы установки
12. Схемы подключения

Устройство домофона

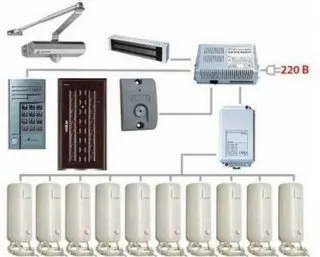

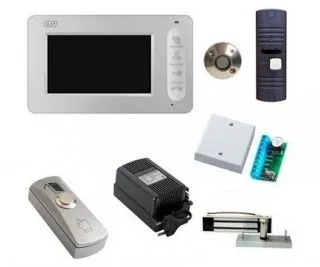

Система коммуникации включает следующие элементы.

• Вызывная панель – устанавливается на входе, на подъездной двери, на крыльце, возле калитки. Оснащается кнопками вызова, считывателем, динамиком и микрофоном. В видеоверсии есть встроенная камера.
• Абонентское устройство – часть домофона, которая размещается непосредственно в квартире или холле загородного коттеджа. Выполняется в виде телефонной трубки или монитора. Устройство позволяет ответить на вызов, дистанционно открыть замок, наблюдать за визитером. Трубки для домофона обязательно включают динамики, микрофон, кнопки управления, дисплей.
• Идентификатор – магнитная карта, брелок, электронный ключ или любой другой вариант. На устройстве записан код доступа. Идентификатор прикладывают к считывателю, который открывает замок на входной группе, если код принимается.
• Замок – электромагнитный или электромеханический. Открывается дистанционно или при использовании идентификатора.
• Провод для домофона – соединяют вызывную панель и абонентские устройства. Некоторые модели связываются через Wi-Fi.
• Вспомогательные устройства – коммутаторы, кнопки выхода, блоки питания, крепежные элементы и прочее.

Усовершенствованные системы могут включать также камеры наблюдения, подсветку, датчики движения и другие элементы.

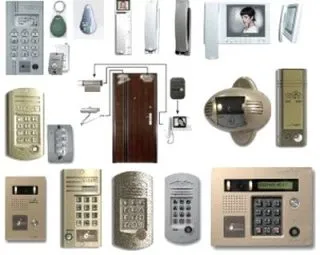

Типы домофонов

Домофоны классифицируют по количеству обслуживающих абонентов, по принципу передачи сигнала, по типу панели и монитора и по другим механическим характеристикам.

По количеству абонентов

Классификация проста.

• Индивидуальный – абонентское устройство только одно и размещается в холле или в прихожей. Такой вариант устанавливают в загородных домах.
• Многоабонентный – для многоквартирных жилых домов и производственных зданий. К устройству выхода подключено от 2 до 1000 пользователей.

Наиболее популярны модели, рассчитанные на 2–10 пользователей. Они обслуживают лестничную площадку, подъезд, небольшой офис.

По типу передаваемого сигнала

Различают аудио- и видеодомофоны.

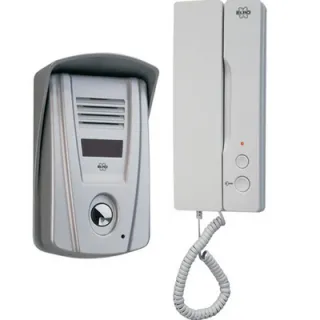

• Аудиоустройства

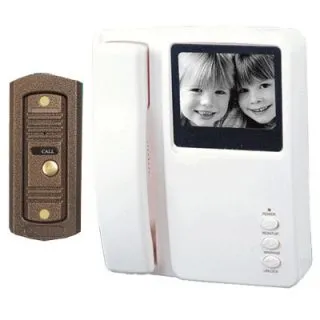

• Видеомодели – в наружном блоке домофона есть встроенная камера. Устройство передает не только голос, но и изображение визитера. Таким образом абонент может видеть посетителя и решить, стоит ли его пропускать.

Видеомодели оснащаются множеством дополнительных функций, так как их конструкция позволяет усовершенствовать прибор без больших дополнительных затрат. Как правило, у домофона есть записывающее устройство, что позволяет наблюдать за визитерами не только в режиме онлайн, но и по записи. Систему дополняют датчиками движения, инфракрасными фильтрами, чтобы иметь возможность вести наблюдение в темноте, возможностью передавать сигнал владельцу квартиры или дома о вторжении или посещении на телефон и прочее.

Видеодомофоны предполагают 2 способа передачи сигнала.

• Координатная – каждая домофонная трубка подключается к вызывной панели парой проводов. Довольно затратный способ, поэтому применяется при небольшом количестве абонентов – до 20 человек.

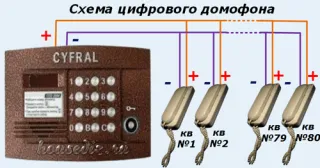

• Цифровая – вызывную панель подключают к многожильному кабелю, а пользователи идентифицируются с помощью кодов. Такой вариант позволяет обслужить куда большее количество абонентов, а также в любой момент подключить нового пользователя.

Существуют также беспроводные видеодомофоны. В этом случае для создания внутреннего и наружного модуля используется интернет-соединение или Wi-Fi. Система очень проста в установке и настройке, отличается богатым функционалом. Однако при нестабильном интернет-соединении ее преимущества исчезают. Кроме того, беспроводной домофон сильно зависит от расстояния между модулями, а также чувствителен к погодным условиям.

По виду панели

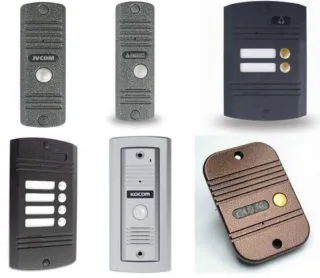

Вызывная панель – главное устройство домофона. Обычно его монтируют с внешней стороны. Но есть модели для внутреннего использования – на территории предприятия, например. Различают их по назначению.

Внешнее устройство должно соответствовать ряду требований:

• герметичный корпус, не пропускающий пыль, грязь, влагу, смог, дым и прочее;
• стойкость к резким перепадам температуры и влажности;
• устойчивость к механическим повреждениям;
• стойкость к коррозии – поэтому корпус обычно выполняют из прочного пластика или защищенного металлического сплава.

Есть и специальные антивандальные панели. Такие домофоны врезаются в стену, имеют механическое управление, заделаны в металл. Камеру защищает толстый слой ударопрочного стекла.

Внутренние домофоны менее устойчивы ко всем перечисленным факторам, но дешевле.

Функционал одинаковый: при необходимости устройства оснащаются обычной или инфракрасной подсветкой, датчиками, индикацией.

Типы замков

Схема подключения домофона предполагает замок. Механический вариант в этом случае исключен, так как устройство должно отключать замок удаленно или с помощью идентификатора. Есть 2 варианта: электромеханический или электромагнитный.

Электромеханический

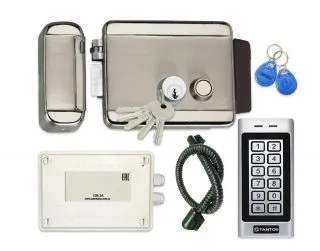

Такая модель включает электрическую схему и замок. Открывает запор обычным ключом и под действием электрического тока. Чаще встречается в загородных домах. Модели проще в установке и дешевле.

Различают 2 типа замков.

• Накладной – монтируется с внутренней стороны двери или калитки. В его комплектацию входит также личинка с ключами и ответная часть. На самом замке обычно есть кнопка, которая тоже позволяет открыть его.
• Врезной – монтируется в полотно двери, открывается ключом или импульсом. Кнопки открытия не имеет. Врезной вариант обладает более высокой водостойкостью.

Для работы такого замка электрический ток нужен лишь в тот момент, когда дверь нужно открыть с домофона или контроллера. Если ток отсутствует, дверь можно запереть ключом или с помощью кнопки. Более того, в момент отключения тока створка автоматически запирается.

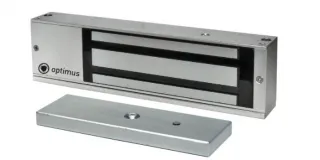

Электромагнитный

Представляет собой магнит, который притягивает створку и не дает ей открываться. Такой вариант предназначен для тяжелых створок, а потому для замка используются магниты с усилием удержания до 500 кг и выше.

Такой замок невозможно открыть отмычкой, он не предполагает ни личинки, ни ключа. Однако работает модель только в присутствии тока. При отключении электричества магнит перестает удерживать створку и дверь открывается.

Электромагнитный замок рекомендуют дополнять электромеханическим, поскольку последний при отключении тока как раз блокирует дверь, или выбирать модель с собственным аккумулятором.

Критерии выбора

Чтобы выбрать домофон, нужно учесть ряд параметров.

• Назначение – для многоквартирного здания с большим количеством абонентов предпочтительнее бюджетная аудиомодель. Для усиления безопасности ее дополняют видеокамерой на лестничной площадке. Для промышленного объекта нужны защищенные видеомодели.
• Число абонентов – нет смысла покупать многоабонентскую панель для загородного дома или подключать индивидуальное устройство к цифровому варианту.
• Место монтажа – наружный домофон должен иметь прочный корпус, быть устойчивым к погодным факторам. Внутренний может быть куда дешевле и проще.
• Тип соединения – на данный момент проводное подключение домофона в квартире считается более надежным, так как беспроводной способ не всегда отличается устойчивым сигналом.
• Характеристики камеры – если выбрана видеомодель, учитывается степень разрешения, наличие инфракрасной подсветки, угол обзора.
• Дополнительные функции – автоответчик, возможность записи, автоматическая запись, датчик движения, передача сведений на удаленное устройство и прочее.

Стоит учесть и дизайн, особенно если устройство устанавливается в частный дом. Оформление домофонов не слишком разнообразно, но все же можно подобрать модели в ретро-исполнении и более утилитарные.

Подготовка к монтажу

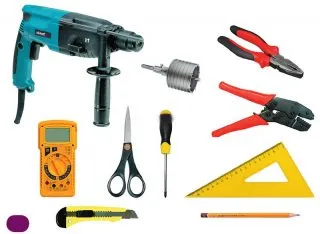

Подготовка к установке сводится к выбору материалов и инструментов для монтажа. Потребуется следующее:

• перфоратор и шуруповерт;
• нож, бокорезы, пика для штробления стены или штроборез;
• плоскогубцы, молоток, инструмент для снятия изоляции;
• провод для питания;
• витая пара – UTP;
• выключатель для оборудования, розетки и вилки;
• электротехническая труба или гофра;
• крепеж, перфоленты и прочие дополнительные материалы.

Внутри здания кабель укладывают в штробы – так проще и удобнее. При установке домофона на ворота или калитку кабель придется тянуть по земле. Здесь его прячут в трубу.

Этапы установки

Алгоритм довольно прост, но зависит от типа устройства и метода подключения.

1. Выбирают место установки: лучше крепить вызывную панель на раму, а не на створку.
2. Высверливают отверстия под крепеж, разбирают вызывную панель.
3. С обратной стороны устройства самостоятельно заводят провод к панели и подключают в соответствии с инструкцией на эту модель.
4. Кабель тянут к месту монтажа контроллера. Коробку обычно ставят возле двери или замка. Ее можно врезать в стену или закрыть щитком.
5. Проверяют соединения. Если все в порядке, закрепляют вызывную панель и фиксируют саморезами. Одевают сверху крышку устройства.
6. В доме – в прихожей или коридоре – выбирают место для трубки. Условие: рядом с ней должна размещаться розетка на 220 В либо же под трубку нужно заводить питание от щитка. Установка трубки домофона сводится к креплению кронштейнов, в котором и размещают устройство.
7. Блок питания обычно идет в комплекте. В индивидуальном домофоне блок располагают рядом с контроллером. Если система включает монитор и видеокамеры, блок потребуется более мощный, так как заводской рассчитан на обслуживание только домофона. К блоку питания подключают все кабели от всех запитываемых устройств.
8. Все элементы системы нужно соединить проводами. Провод на улице, если такой есть, укладывают в трубу – металлическую или пластиковую.
9. Кабель внутри здания монтируют открытым либо закрытым способом. В первом случае провод протягивают через гофру или кабель-каналы. Монтируют трубы на стену с помощью держателей или хомутов. Во втором под кабель в стене делают штробы – канавки нужной глубины. После монтажа канавки заделывают гипсом или алебастром.

Валера

Голос строительного гуру

Задать вопрос

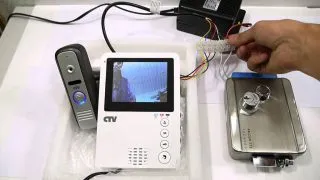

Подключают домофон на четырехжильный кабель. Жилы в нем пронумерованы и маркированы, что упрощает установку. Кабель №1 передают звуковой сигнал и подключают к контакту №1 на трубке или на мониторе. Черный провод присоединяют к контакту №2. Красный кабель от замка подсоединяется к контакту №3. Белый – видеоканал, подключается к монитору к контакту №4.

Схемы подключения

Схема подключения зависит от функционала системы.

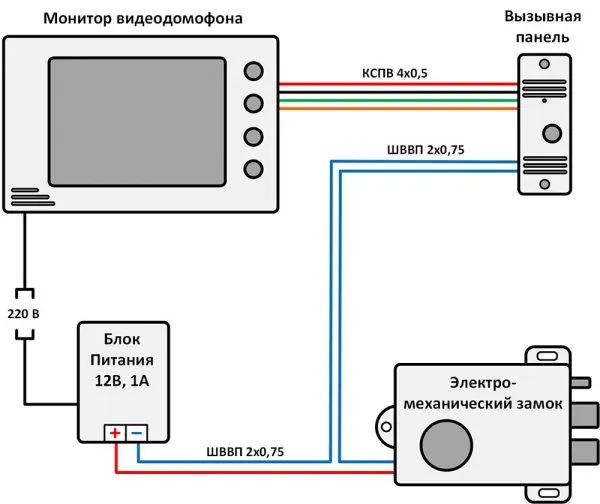

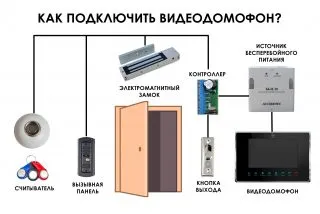

• Самый доступный вариант предполагает подсоединение монитора прямо к вызывной панели. Но при этом домофон обеспечивает только видео- или аудиосвязь между визитером и абонентом, а для управления замком необходимо устанавливать отдельную схему. Такой вариант очень дешев. Так как для обслуживания достаточно слаботочки с жилами витой пары. Если расстояние между вызывной панелью и трубкой большое, берут комбинированный кабель.

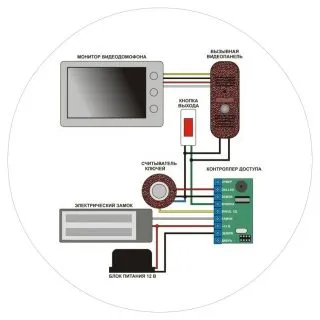

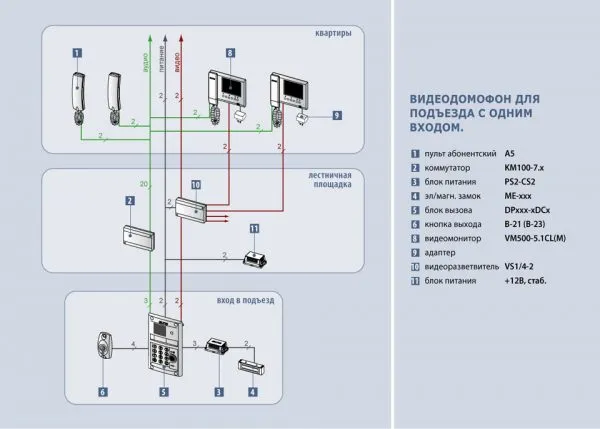

• Для обслуживания нескольких абонентов используют схему с контроллером. В этом случае между панелью и трубкой в цепь включен контроллер, который обрабатывает входящие и выходящие сигналы. В зависимости от заложенных в него программ, контроллер активирует выполнение тех или иных действий: разблокировка двери, передача сигнала, запись.
