Электрический теплый пол, установленный профессионально, эффективно работает в почти 100% случаев. Неполадки чаще всего возникают, если кабель был уложен самостоятельно. Чтобы починить электрический теплый пол самостоятельно, нужно найти место повреждения кабеля и устранить его.

Содержание:

Ремонт теплого электрического пола своими руками, пошаговая инструкция

Как найти обрыв кабеля тёплого пола

Чтобы не пришлось срывать всю стяжку с неизбежным повторением процесса заливки полов, необходимо постараться определить, в каком месте перебит кабель. Найти обрыв достаточно сложно и не всегда удается даже профессиональным бригадам монтажников, но воспользовавшись некоторыми советами и рекомендациями, можно увеличит шансы на успех.

Ремонт теплого электрического пола своими руками, пошаговая инструкция

Поиск обрыва осуществляется следующим образом:

  1. Неисправности электрического теплого пола связанные с механическими повреждениями во время сверления. После укладки финишного покрытия приходится крепить к полу некоторые виды мебели, устанавливать дверной упор или доводчик и т.д.Профессиональные монтажные бригады всегда оставляют хозяевам схему укладки, чтобы избежать при сверлении попадания в кабель. Если пол перестал работать сразу после монтажа мебели и ограничителей двери, найти место обрыва обычно не составит труда.
  2. Установить место повреждения и самому отремонтировать кабель гораздо сложнее, если неизвестно, где именно находится разрыв. Для начала необходимо убедиться, что причина неработоспособности системы отопления кроется именно в греющих проводах. Для этого с помощью тестера проверяют показатели сопротивления. Отклонение в значениях свыше чем 5% говорит о том, что присутствует механическое повреждение, разрыв кабеля.Отремонтировать электрический теплый пол в таком случае сложнее, по причине того, что точно определить, где находится место разрыва, достаточно проблематично.

Прозвон кабеля при разрыве с помощью тестера помогает точно определить причину неработоспособности системы отопления. Точное место механических повреждений находят с помощью специальных инструментов.

В частности, используется следующее оборудование:

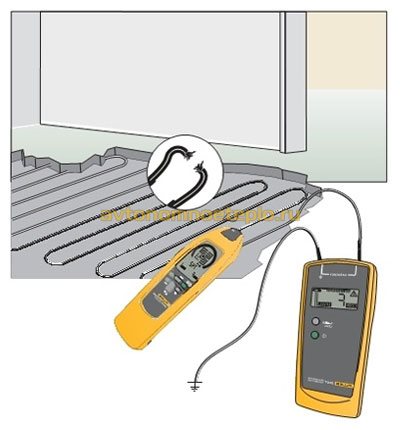

  • Высоковольтный генератор — устройство определяет место обрыва кабеля с помощью создания дуги между незащищенной жилой или оплеткой провода. В месте возникновения разряда и находится повреждение.
  • Аудио-детектор — принцип работы устройства схож с металлоискателем. Когда прибор находится над местом разрыва, издается соответствующий звук.
  • Тестер напряжения или детектор скрытой проводки. Диагностику целостности кабеля легче всего выполнить этим прибором. Детектор проводки не только показывает наличие кабеля внутри стяжки, но и позволяет с большой долей вероятности определить место разрыва.

Прежде чем приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика или контроллера. Поэтому изначально измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

  1. Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.
  2. Разбить стяжку. Для проведения работ требуется терпение. Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.

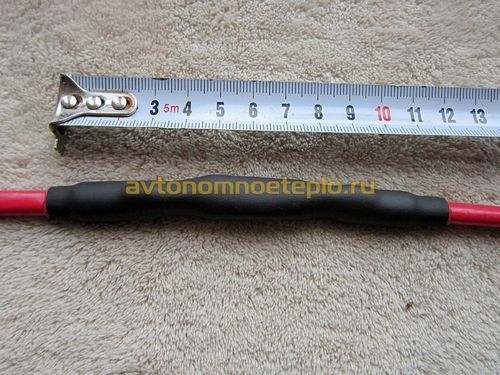

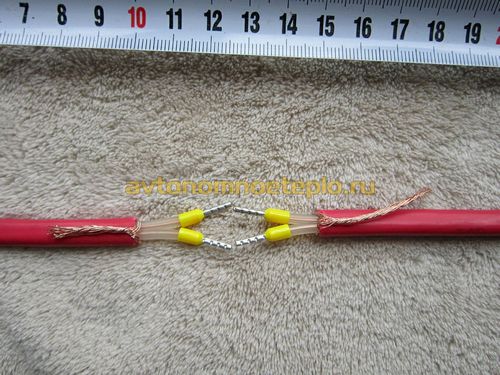

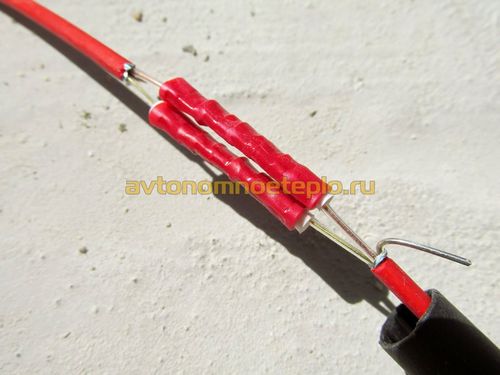

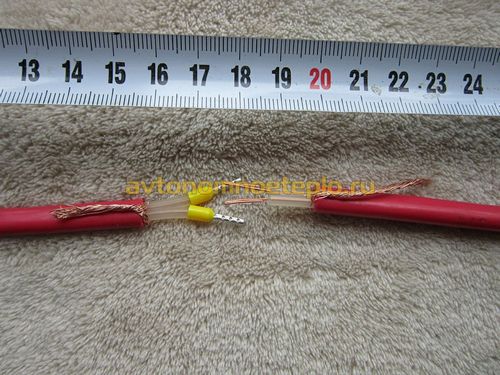

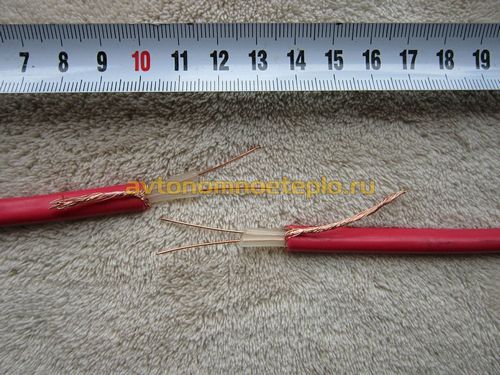

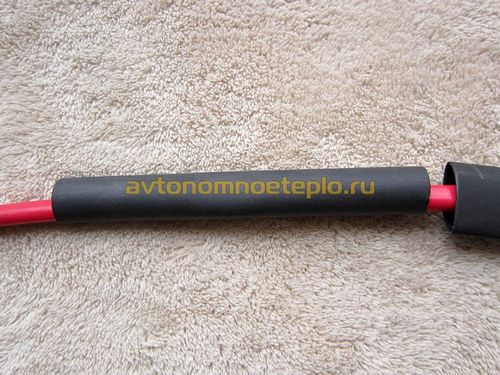

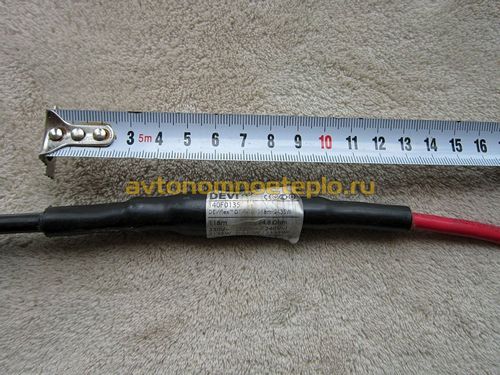

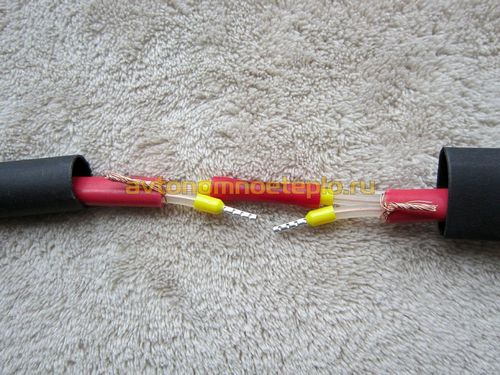

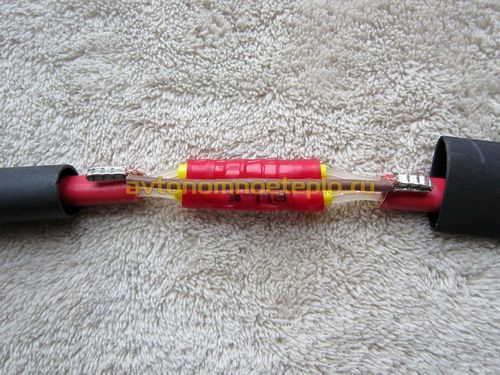

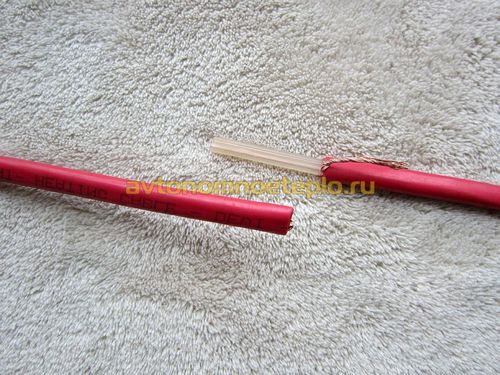

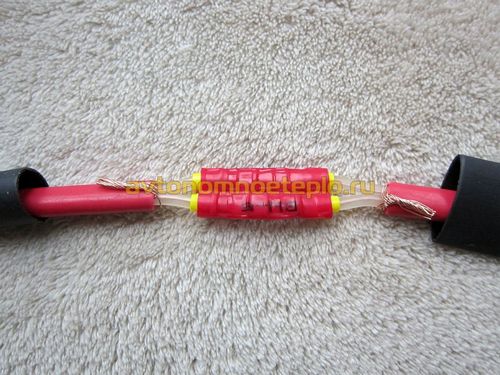

  3. Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
  4. Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
  5. Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

  • Прибор для обнаружения обрыва кабельных полов.
  • Ремкомплект.
  • Инструмент для ремонта.
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция
Ремонт теплого электрического пола своими руками, пошаговая инструкция

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

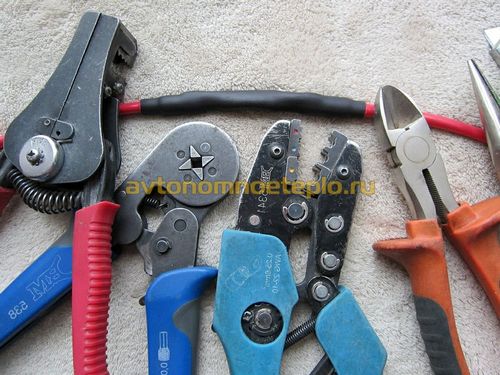

Инструмент для ремонта:

  • Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
  • Пресс-клещи — необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.

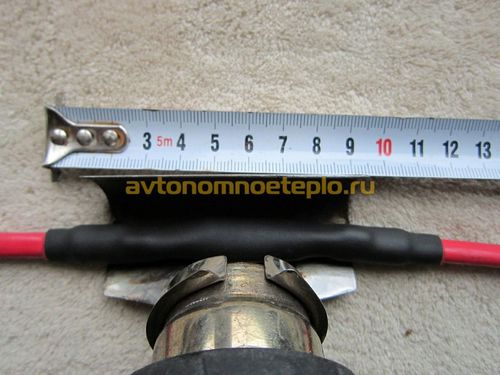

  • Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
  • Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.
Ремонт теплого электрического пола своими руками, пошаговая инструкция

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ.
